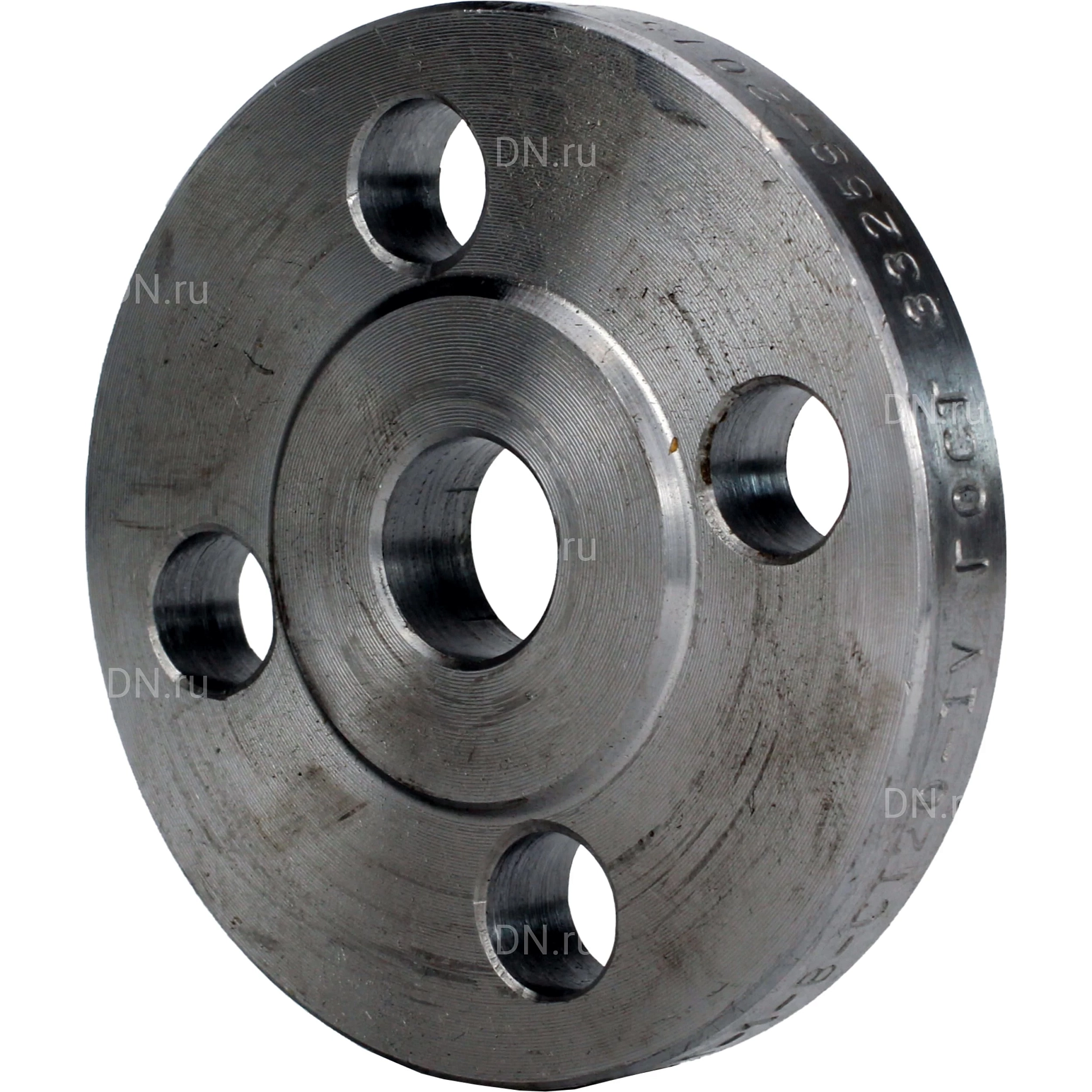

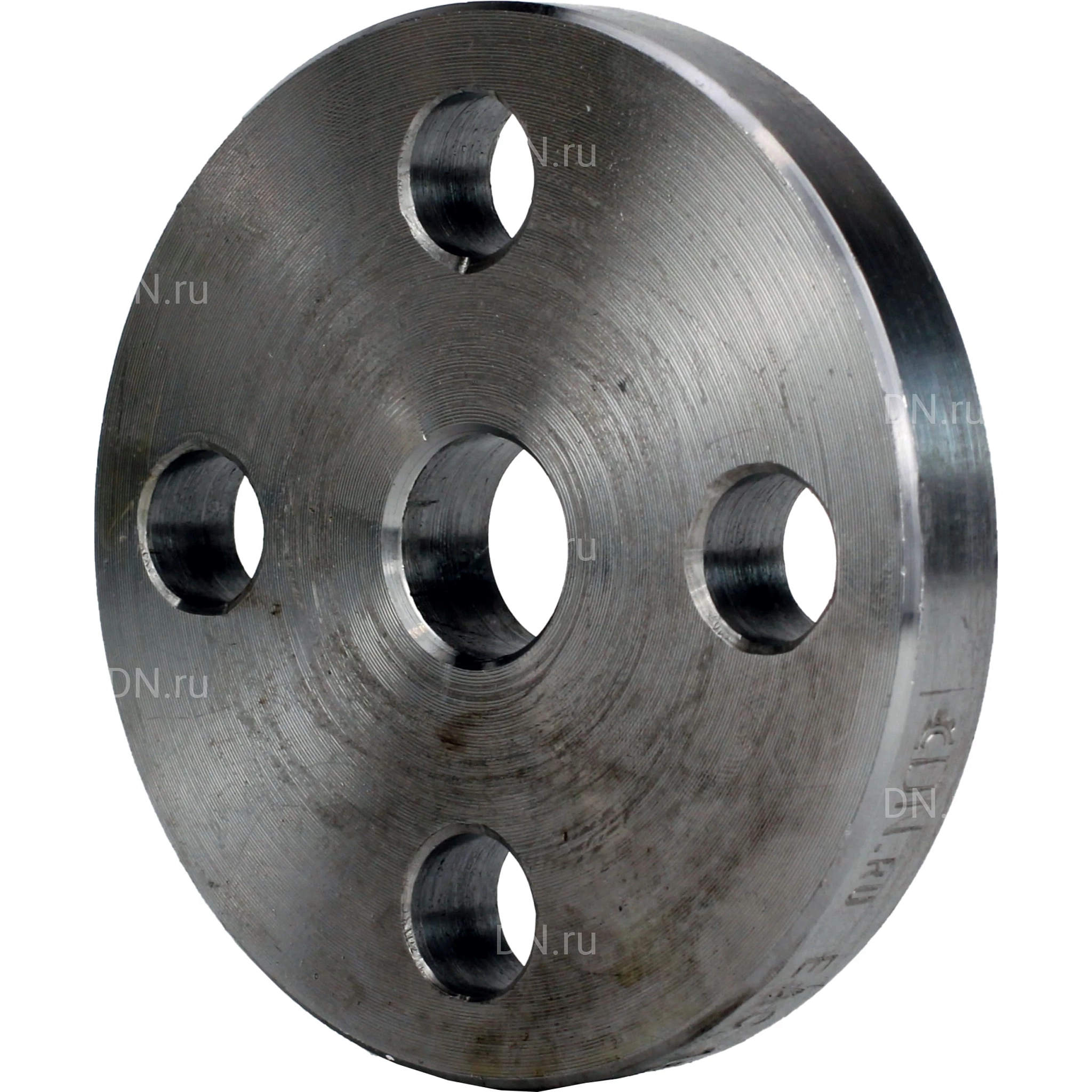

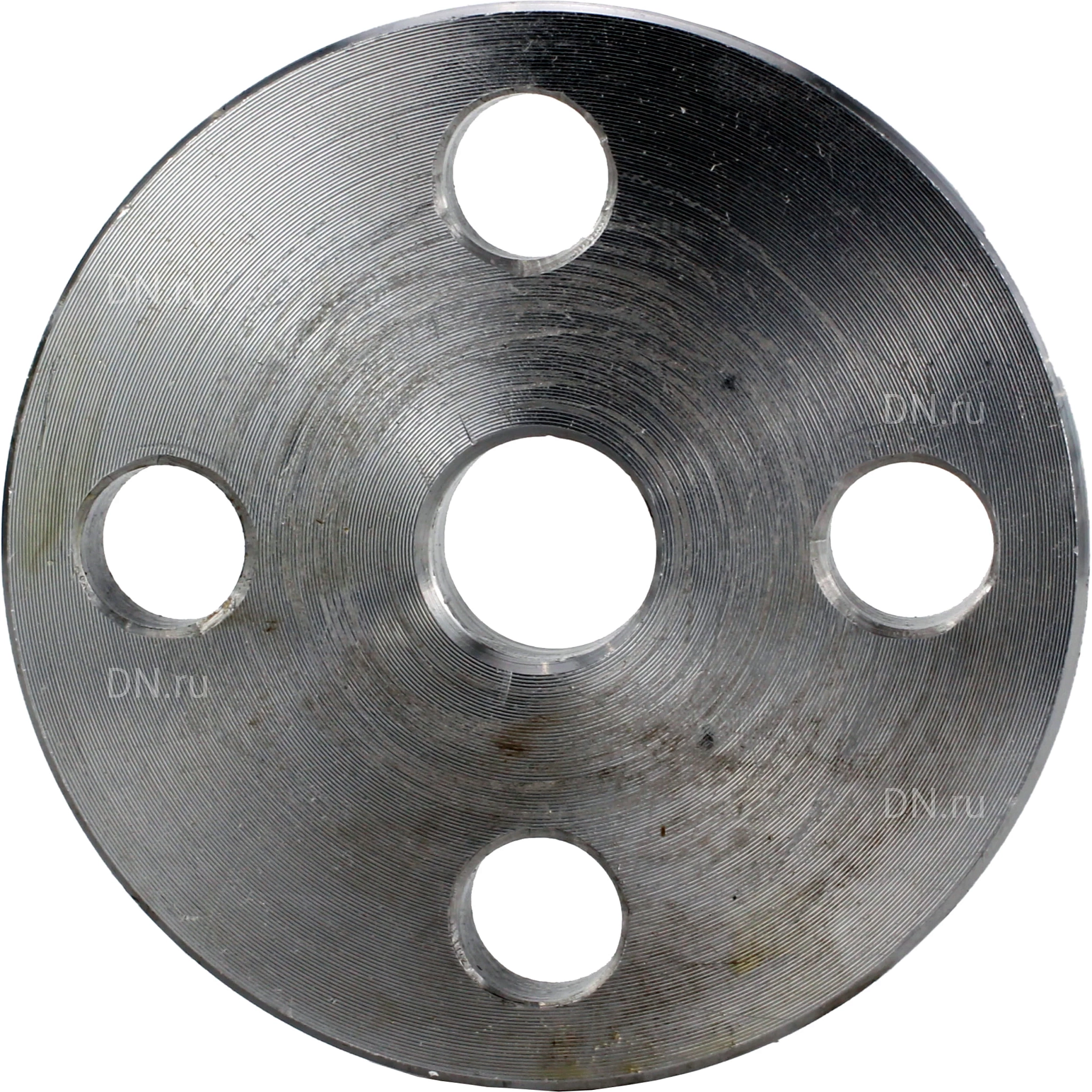

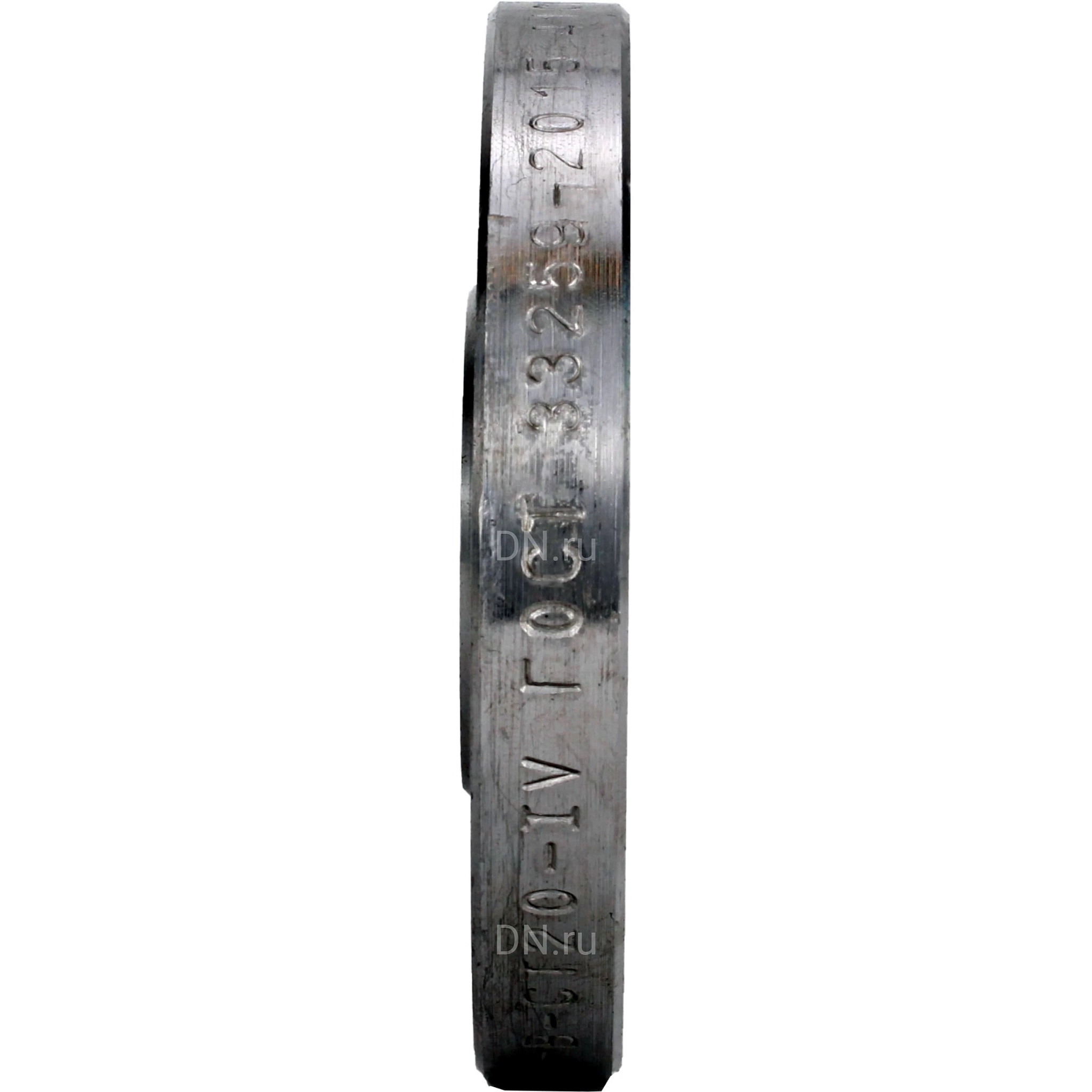

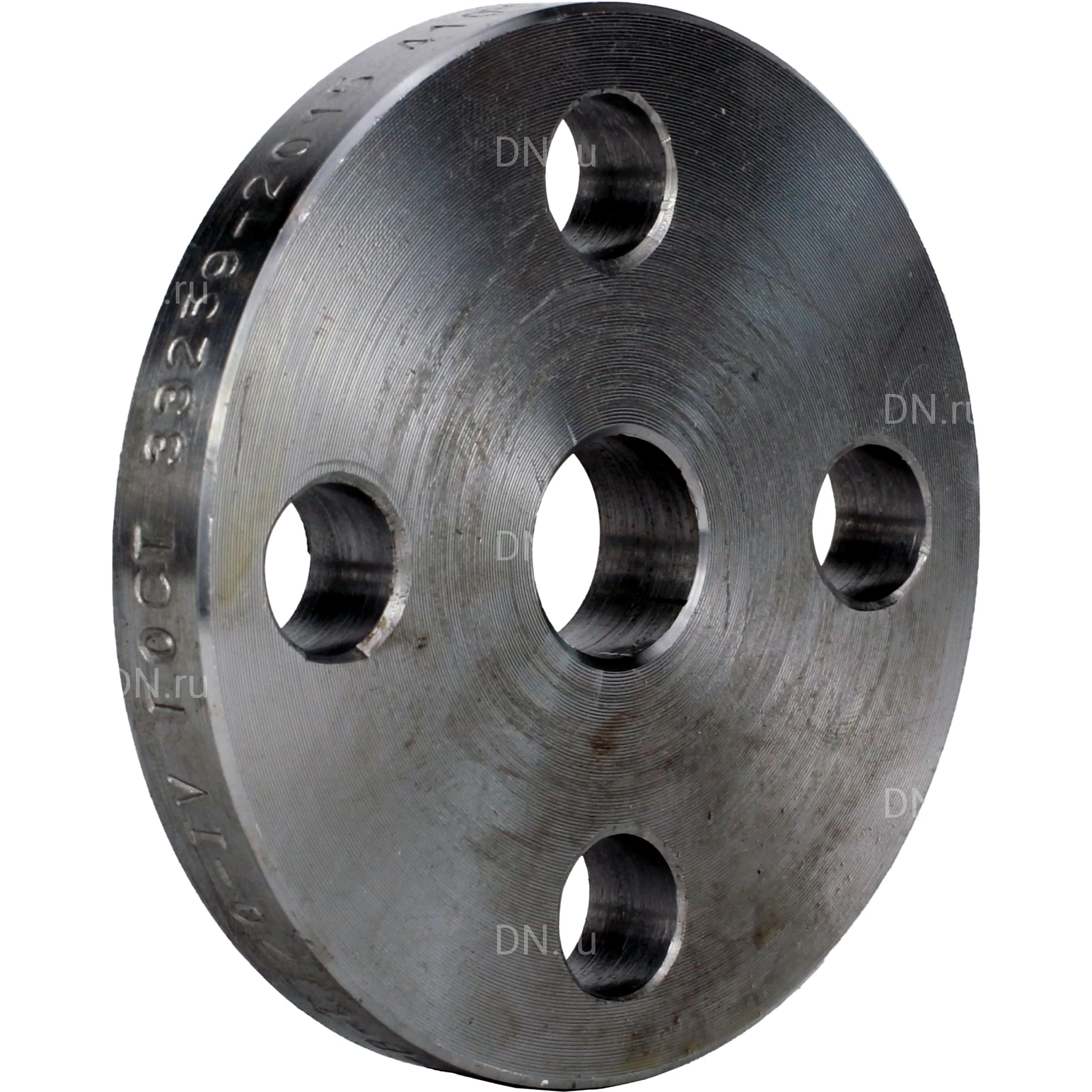

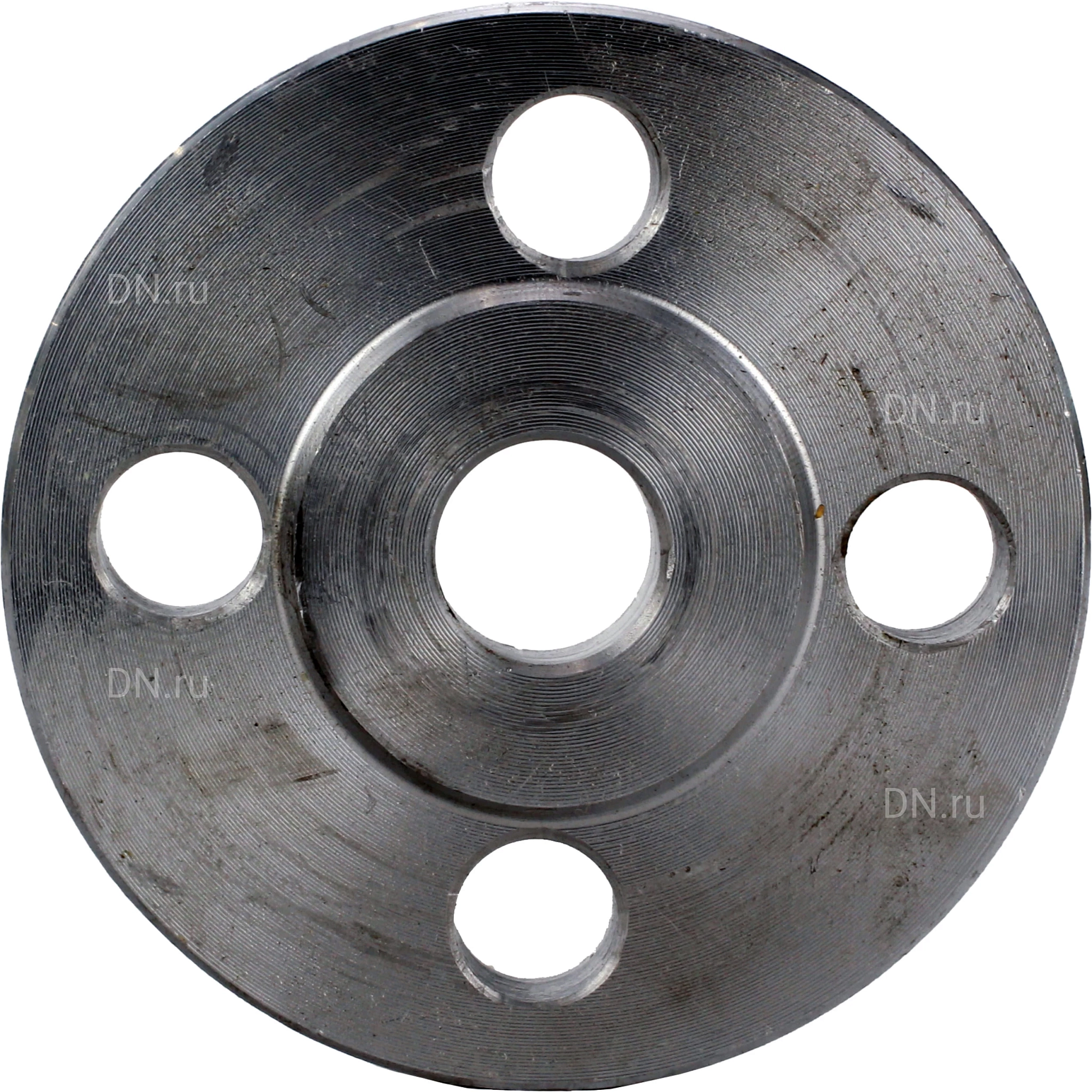

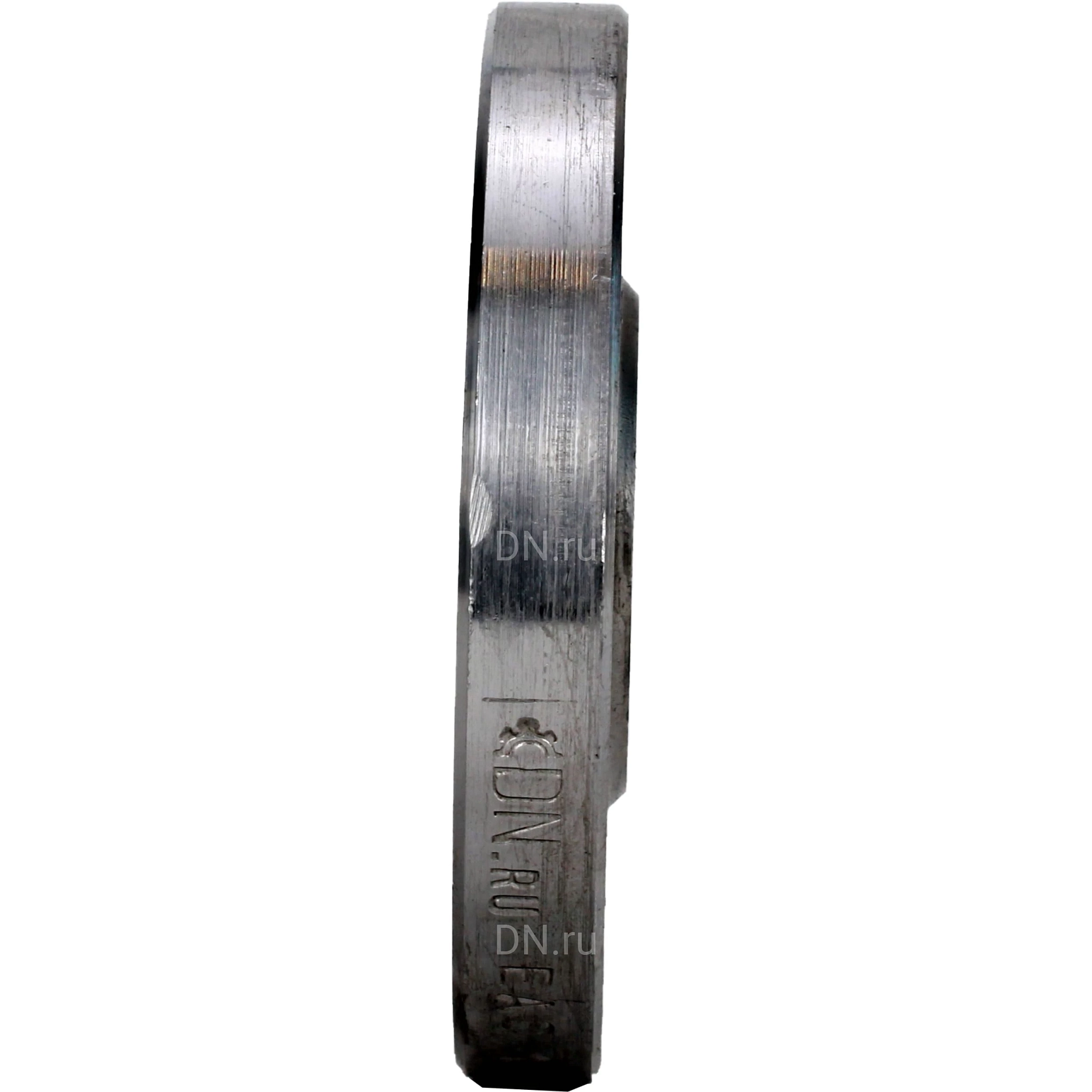

Фланец плоский Ду15 Ру16 приварной, корпус - сталь 20, тип 01, ряд 1, исполнение B, гр. IV, ГОСТ 33259-2015

Наличие: Красноярск

Артикул: D900-02912

Страна производитель: Россия

от 275.72 ₽/шт

Получить предложение

К заявке

Остались вопросы по продукции?

Нашли дешевле?

Помощь с выбором

Подобрать аналог

Описание

Характеристики

Описание

Фланцы предназначены для соединения изделий арматуры с трубопроводами, соединения отдельных участков трубопроводов между собой и для присоединения трубопроводов к различному оборудованию.

Параметры фланца Ду15 Ру16 01-1 В сталь 20:

Тип фитинга - Фланцы
Вид фланца - Плоский
Тип исполнения - B - соединительный выступ
Диаметр номинальный DN - 15 мм
Давление номинальное PN - 16 бар
Тип присоединения - под приварку
Присоединение - приварное
Количество болтовых отверстий на фланце - 4x14 мм
Материал корпуса - Сталь 20
Рабочая среда - вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Минимальная температура рабочей среды - -25 °C
Максимальная температура рабочей среды - 400 °C
Условия производства - ГОСТ 33259-2015
Вес - 0.61 кг
Страна производитель - Россия

Фланец плоский Ду15 Ру16 приварной, корпус - сталь 20, тип 01, ряд 1, исполнение B, гр. IV, ГОСТ 33259-2015

Габаритные и установочные размеры фланца Ду15 Ру16 01-1 В сталь 20:

D - 95 мм
D1 - 65 мм
D2 - 47 мм
d1 - 19 мм
B - 12 мм
H - 2 мм
d - 14 мм

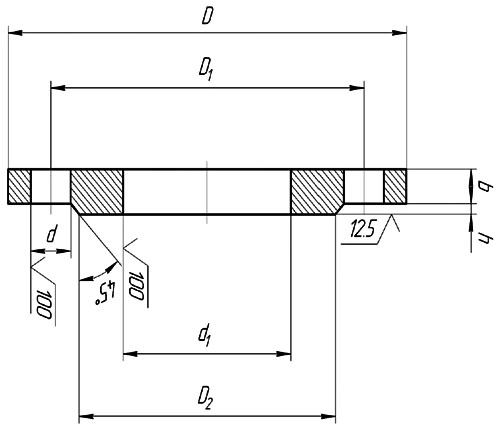

Эскиз габаритных размеров фланца Ду15 Ру16 01-1 В сталь 20

Характеристики

Страна производитель

Россия

Тип присоединения

под приварку

Условия производства

ГОСТ 33259-2015

Вид фланца

Плоский

Высота соединительного выступа

2 мм

Давление условное Ру(Pn)

16 бар

Диаметр болтовых отверстий

14 мм

Диаметр условный Ду(Dn)

15 мм

Количество болтовых отверстий

4 шт

Материал фланца

Сталь 20

Наружный диаметр фланца

95 мм

Диаметр соединительного выступа

47 мм
