Настоящие электроприводы предназначены для комплектации смесительных регулирующих 3-х и 4-х ходовых поворотных клапанов Rommer.
Приводы 24 В имеет пропорциональное управление, работает по сигналу напряжения 0-10 В или 2-10 В.
Приводы имеют медленный ход, поворачивают затвор клапана на 90 ° за 120 секунд, что исключает гидравлические удары в трубопроводной сети.
|
Параметры электропривода ROMMER 24V AC/DC:
- Производитель - Китай, ROMMER
- Питающее напряжение - 24В
- Частота тока - 50 Гц
- Потребляемая мощность - 5 Вт
- Управляющий сигнал - 0-10 /2-10 В
- Угол поворота - 90 °
- Время поворота штока на 90° - 60/120 с
- Класс защиты - IP42
- Крутящий момент - 6 Нм
- Управление - автоматическое / ручное
- Масса - 0.45 кг
- Температура окружающей среды при эксплуатации - от -5 до +50°С
- Влажность окружающей среды - 85 %
- Температура транспортировки и хранения - от -30 до +70 °С
- Средний срок службы - 10 лет
|
Электропривод ROMMER 24V
пропорциональное управление 0-10 /2-10 В
|
Габаритные и установочные электропривода ROMMER 24V AC/DC:
- L - 61 мм
- l - 33 мм
- H - 84 мм
- h - 72 мм
- F - 40 мм
- D - 44.6 мм
- a - 63.2 мм
- b - 20.3 мм
|
Эскиз размеров электропривода ROMMER 24V
|
Устройство электропривода ROMMER 24V AC/DC
| №поз. |
Наименование |
| 1 |
Корпус |
| 2 |
Рукоять ручного управления |
| 3 |
Переключатель ручной/автоматический режим |
| 4 |
Штифт стопорный |
| 5 |
Адаптер смесительного клапана |
| 6 |
Винт фиксирующий привод к клапану |
|
Эскиз устройство электропривода ROMMER 24V
|

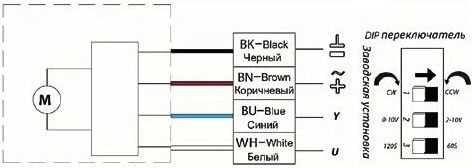

Подключение электропривода ROMMER 24V:
Электрическое подключение электроприводов к системе управления осуществляется, после установки привода на клапан в соответствии с приведенной схемой.
Подключение/отключение электрического кабеля осуществляется только при отключенной электрической сети.
Чтобы привод 24 В работал при постоянном токе подключите «+» к коричневому проводу, а «-» к черному проводу. Напряжение питания 24 В переменного тока не имеет полярности, поэтому не имеет значения, как мы подключаем напряжение к коричневому и черному проводу. К синему проводу подключите «+» управляющего напряжения 0-10 В или 2-10 В (в зависимости от выбранной настройки). По белому проводу осуществляется обратная связь о положении клапана.
|
Подключение электропривода ROMMER 24V
|
