Задвижки пожарные клиновые тип 47GVA имеют как обязательный сертификат о соответствии требованиям Технического регламента пожарной безопасности ТР ЕАЭС 043/2017, так и добровольный пожарный сертификат.
Добровольный сертификат подтверждает качество товара установленным государственным стандартам, но его оформление осуществляется не в силу требований закона, а в результате собственной инициативы производителя товаров. Обязательный сертификат необходим для отдельных групп товаров, для которых в законах РФ установлено требование по подтверждению их качества.
Задвижки пожарные клиновые тип 47GVA широко применяются в автоматических установках водяного и пенного пожаротушения. Задвижки, применяемые в системах пожаротушения, окрашены в соответствии с требованиями закона в красный цвет. |
Параметры задвижки клиновой Dendor 47GV Красная под электропривод Ду150:
- Диаметр - 150 мм
- Температура рабочей среды - от -25 до +130°C
- Тип управления - Голый шток
- Материал корпуса - чугун
- Строительная длина - 210 мм
- Класс материала корпуса - чугун
- Тип уплотнения - EPDM
- Цвет задвижки - Красный
- Вес - 32 кг
- Страна производитель - Россия
|

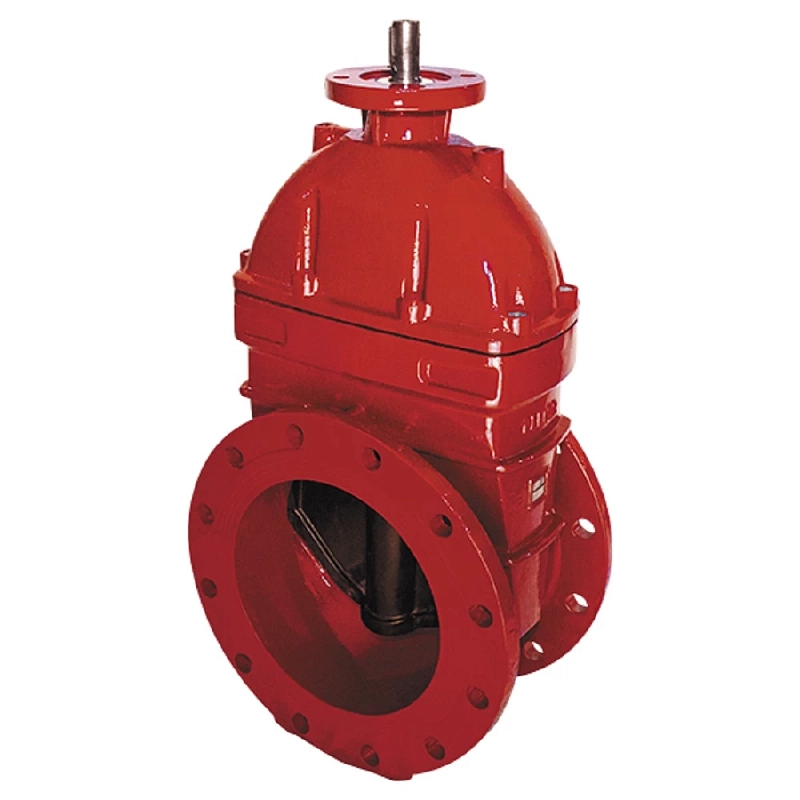

Задвижка клиновая Dendor 47GVA Ду150 Ру16 фланцевая с голым штоком для систем пожаротушения, корпус - чугун
|
Габаритные и установочные размеры задвижки клиновой Dendor 47GV Красная под электропривод
Ду150 Ру16:
- DN - 150 мм
- L - 210 мм
- H - 530 мм
- H1 - 355 мм
- ØD - 280 мм
- ØD1 - 240 мм
- ØD2 - 212 мм
- B - 22 мм
|
Эскиз размеров задвижки клиновой Dendor 47GV Красная под электропривод Ду150 Ру16
|
Материалы деталей задвижки клиновой Dendor 47GV Красная под электропривод Ду150
Ру16:
| № |
Элемент конструкции |
Материал |
Маркировка |
| 1 |
Корпус |
Чугун |
BЧ50 (GGG50) ГОСТ 7293-85 |
| 2 |
Клин |
Чугун с покрытием EPDM |
ВЧ50 (GGG50) ГОСТ 7293-85+EPDM |
| 3 |
Гайка ходовая |
Латунь |
ЛC (Brass) |
| 4 |
Шпиндель |
Нержавеющая сталь |
SS416 |
| 5 |
Уплотнение крышки |
EPDM |
EPDM |
| 6 |
Крепёжные элементы |
Оцинкованная сталь, Нержавеющая сталь A2, Сталь с термодиффузионным покрытием |
Ст35+Zn, A2, Ст35+ТД |
| 7 |
Крышка |
Чугун |
BЧ50 (GGG50) ГОСТ 7293-85 |
| 8 |
Кольцо |
PTFE |
PTFE |
| 9 |
Подшипник скольжения |
Латунь, Нержавеющая сталь |
ЛC (Brass), SS416 |
| 10 |
Уплотнительное кольцо |
EPDM |
EPDM |
| 11 |
Гайка шпинделя |
Латунь |
ЛC (Brass) |
| 12 |
Пыльник |
PTFE |
PTFE |
|
Деталировка задвижки клиновой Dendor 47GV Красная под электропривод Ду150 Ру16
|
