Электродвигатель ЭЛМАШ МТН 4128-IM1004-22-718-Б01 трехфазный, монтажное исполнение IM1004, мощность 22 кВт, частота вращения ~ 718 об/мин, корпус - чугун, Б01

Наличие: Красноярск

Артикул: D300-03689

Бренд: ЭЛМАШ

Страна производитель: Россия

от 196 562.13 ₽/шт

Получить предложение

К заявке

Остались вопросы по продукции?

Нашли дешевле?

Помощь с выбором

Подобрать аналог

Описание

Характеристики

Описание

Крановый электродвигатель асинхронный с ротором, является низковольтной вращающейся электрической машиной краново-металлургического направления. Используется для комплектации различных типов грузоподъемных механизмов (кранов, лебедок и т.д.). Двигатель изготавливается совместно с Российскими и зарубежными производителями. Рассчитан для работы от сети переменного тока со стандартным напряжением 220/380В.

Технические параметры электродвигателя ЭЛМАШ МТН 4128-IM1004-22-718-Б01

Класс нагревостойкости изоляции - H
Тип охлаждения - IC411
Тип тока питания - Переменный
Частота - 50 Гц
Частота вращения - ~ 718 об/мин
Мощность - 22 кВт
Напряжение - 220В, 380В
КПД - 86.0%
Ток статора - 48.7 А
Напряжение ротора - 242В В
Ток ротора - 59 А
Номинальный режим работы - S3
Отношение Ммакс/Мном - 2.8
Вариант исполнения электродвигателя - Крановый
Тип электродвигателя - асинхронный
Количество полюсов - 8
Количество фаз - 3
Высота оси вращения вала - 412 мм
Коэффициент мощности - 0.79
Климатическое исполнение - У1
Монтажное исполнение электродвигателя - IM1004
Модель привода - 412
Степень защиты - IP54
Вид ротора электропривода - Фазный
Серия - МТН
Вес - 365 кг
Бренд - ЭЛМАШ
Страна производитель - Россия

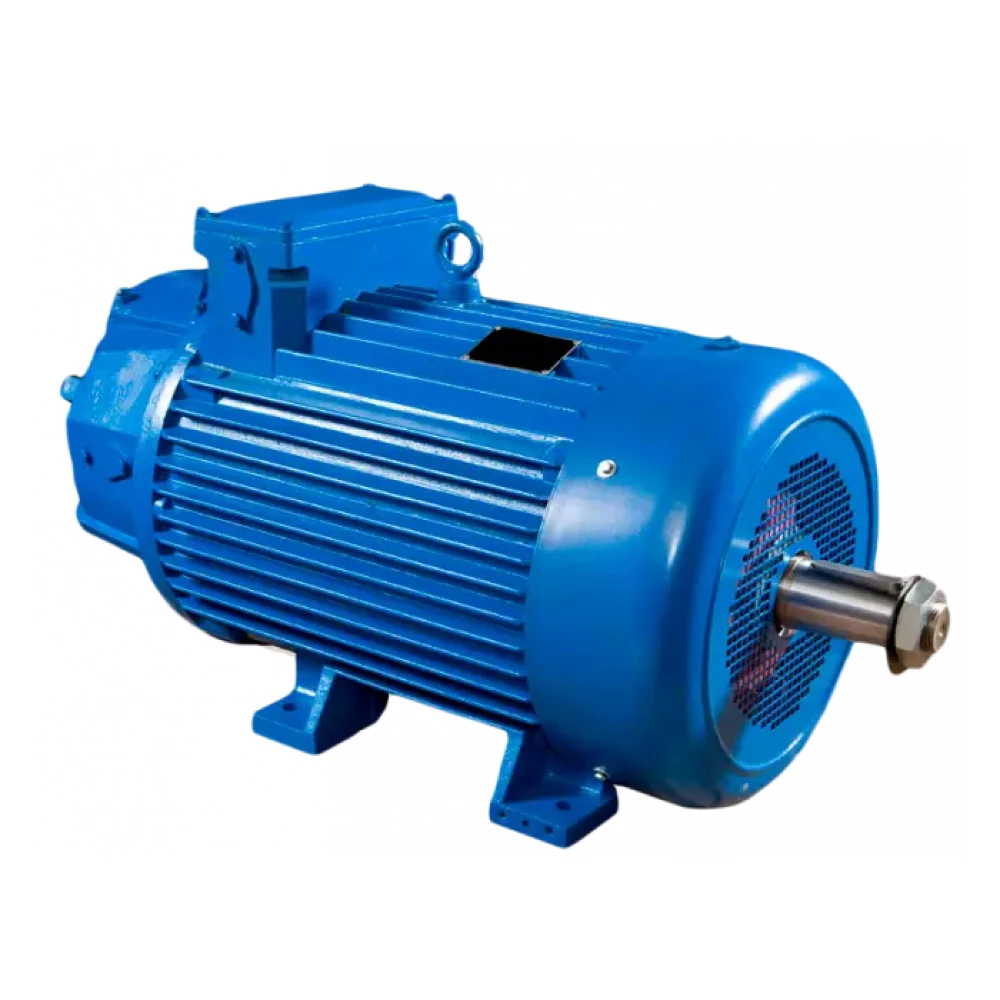

Изображение электродвигателя ЭЛМАШ МТН 4128-IM1004-22-718-Б01

Габаритные и установочные размеры электродвигателя ЭЛМАШ МТН 4128-IM1004-22-718-Б01

l30 - 1050 мм
h31 - 545 мм
d30 - 430 мм
l11 - 498 мм
b11 - 425 мм
Е1 - 105 мм
l1 - 140 мм
l31 - 165 мм
d1 - 65 мм
h - 225 мм
b10 - 330 мм
d5 - М42*3 мм
b1 - 16 мм
d10 - 28 мм
l10 - 420 мм
l33 - 1190 мм
b12 - 95 мм
h10 - 28 мм
h5 - 33.9 мм

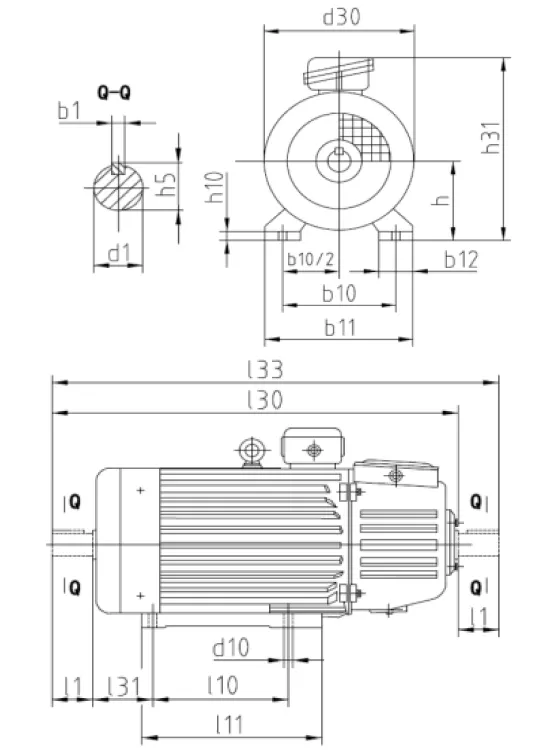

Эскиз электродвигателя ЭЛМАШ МТН 4128-IM1004-22-718-Б01

Материалы электродвигателя ЭЛМАШ МТН 4128-IM1004-22-718-Б01

Деталь	Материалы
Корпус	чугун

Характеристики

Бренд

ЭЛМАШ

Страна производитель

Россия

Модель

412

Мощность

22 кВт

Тип изделия

Электродвигатель

Напряжение

220В

Тип электродвигателя

асинхронный

Номинальный ток In

48.7 А

Климатическое исполнение

У1

Тип тока питания

Переменный

КПД

86.0 %

Количество полюсов

Частота вращения

~718 об/мин

Частота

50 Гц

Условия отгрузки

Отгрузка товара с региональных складов, на следующий день после размещения заказа

Коэффициент мощности

0.79
