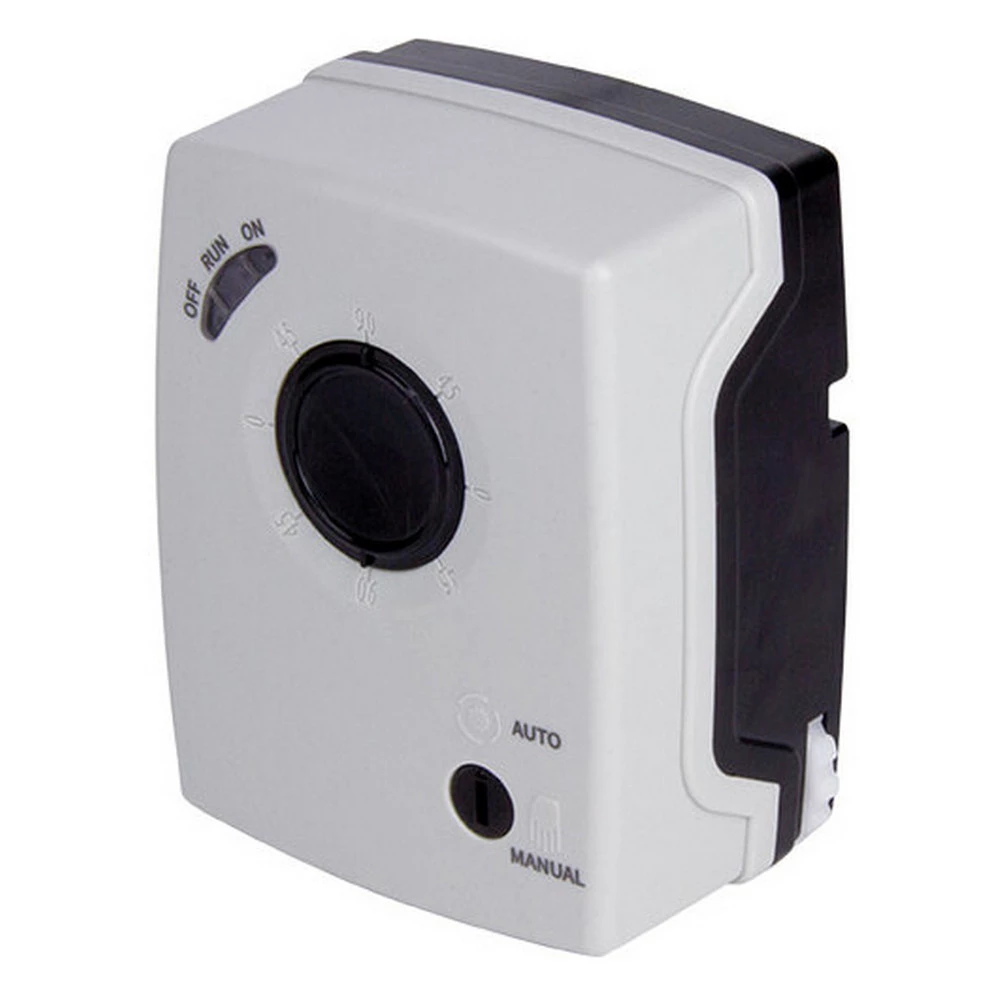

Электропривод ALTSTREAM для трехходового клапана 230В, IP65

Наличие: Красноярск

Артикул: D300-00914

Бренд: ALTSTREAM

Страна производитель: Китай

от 6 330.58 ₽/шт

Получить предложение

К заявке

Остались вопросы по продукции?

Нашли дешевле?

Помощь с выбором

Подобрать аналог

Описание

Характеристики

Описание

Электропривод предназначен для автоматического управления по импульсному дискретному сигналу смесительными ротационными трехходовыми клапанами (а также аналогичными) по команде от контроллера или термостата.

Комплектация:

Сервопривод - 1 шт.

Переходник (черного цвета из термостойкого поликарбоната) - 1 шт.

Винт крепления - 1 шт.

Винт фиксатор (латунь) - 1 шт.

Паспорт - 1 шт.

Устройство совместимо с клапанами производителей — Valtec, Esbe, Seltron, Somatherm, Acaso, Ivar, Hora, BRV, Barberi, Olimp, Hoval, IMIT, Altstream.

Технические параметры электропривода ALTSTREAM для трехходового клапана 230В, IP65

Напряжение питания - 230В
Степень защиты корпуса - IP65
Управление - 3-х контактный контроллер с аналоговым выходом
Номинальная мощность - 2.5 ВА
Крутящий момент привода - 3 Нм
Сигнал управления - 3-х позиционный
Температура окружающего воздуха - от -5°С до +55°С
Угол поворота штока - 90°
Назначение - для клапанов
Индикация - Режимы/Светодиодная
Максимальная потребляемая мощность - 4 ВА
Температура среды в трехходовом клапане - от 0°С до +95°С
Максимальный уровень шума работающего привода - 20 дБ
Винт под фигурную (крестовую) - М5х20
Длина провода - 4 м
Частота сети питания - 50 Гц
Сечение жилы провода - 0.75 м2
Материал корпуса - Пластик
Гарантия - 5 лет
Страна производитель - Китай
Вес - 0.35 кг

Электропривод ALTSTREAM для трехходового клапана 230В, IP65

Размеры и габариты электропривода ALTSTREAM для трехходового клапана 230В, IP65:

Длина - 102 мм
Ширина - 78 мм
Высота - 51 мм

Эскиз размеров и габаритов электропривода ALTSTREAM для трехходового клапана 230В, IP65

Подключение электропривода ALTSTREAM для трехходового клапана 230В, IP65 к электронному прибору управления:

№ п/п	Инструкция
1	Установить корпус электропривода на шток клапана, отрегулировав корпус сервопривода в соответствии с положением клапана (ОТКРЫТО или ЗАКРЫТО). Зафиксировать электропривод на клапане винтом М5х20.
2	Подключить электропривод к электронному прибору управления. Проверьте схему включения проводов в соответствии с выбранной схемой управления.(1-двухцветный, желто-зелёный; 2- синий; 3 –коричневый). Маркировка проводов продублирована на корпусе сервопривода.
3	Перевести электропривод в режим AUTO.
4	Подключить питание сервопривода. Контроль включения сервопривода осуществляется по соответствующей светодиодной индикации крайнего положения (красного «OFF» или зеленого «ON» цвета).

Эскиз подключения электропривода ALTSTREAM для трехходового клапана 230В, IP65

Характеристики

Бренд

ALTSTREAM

Страна производитель

Китай

Напряжение питания

230В

Степень защиты корпуса IP

Тип автоматики для клапанов

электропривод

Сигнал управления

3-х позиционный

Крутящий момент привода

3 Нм

Угол поворота привода

90°
