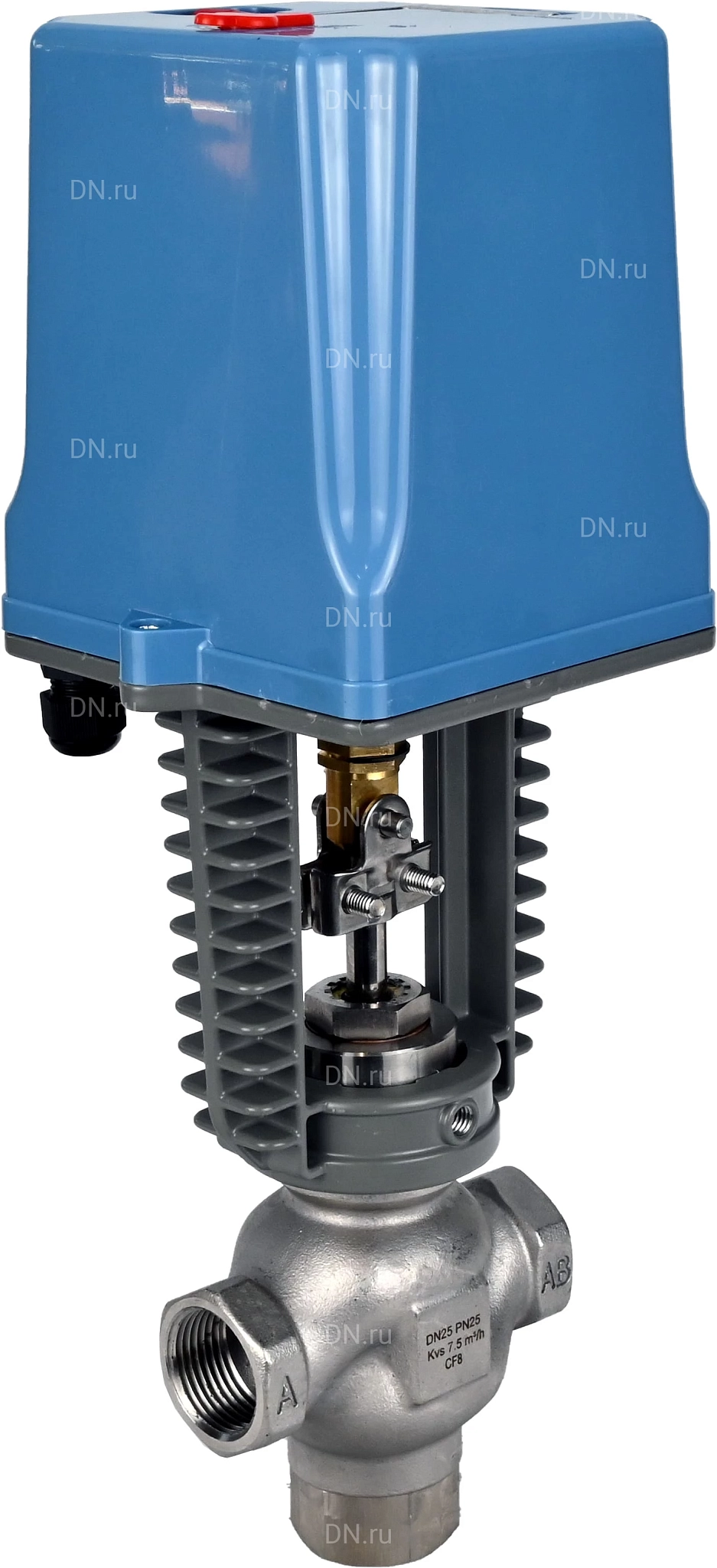

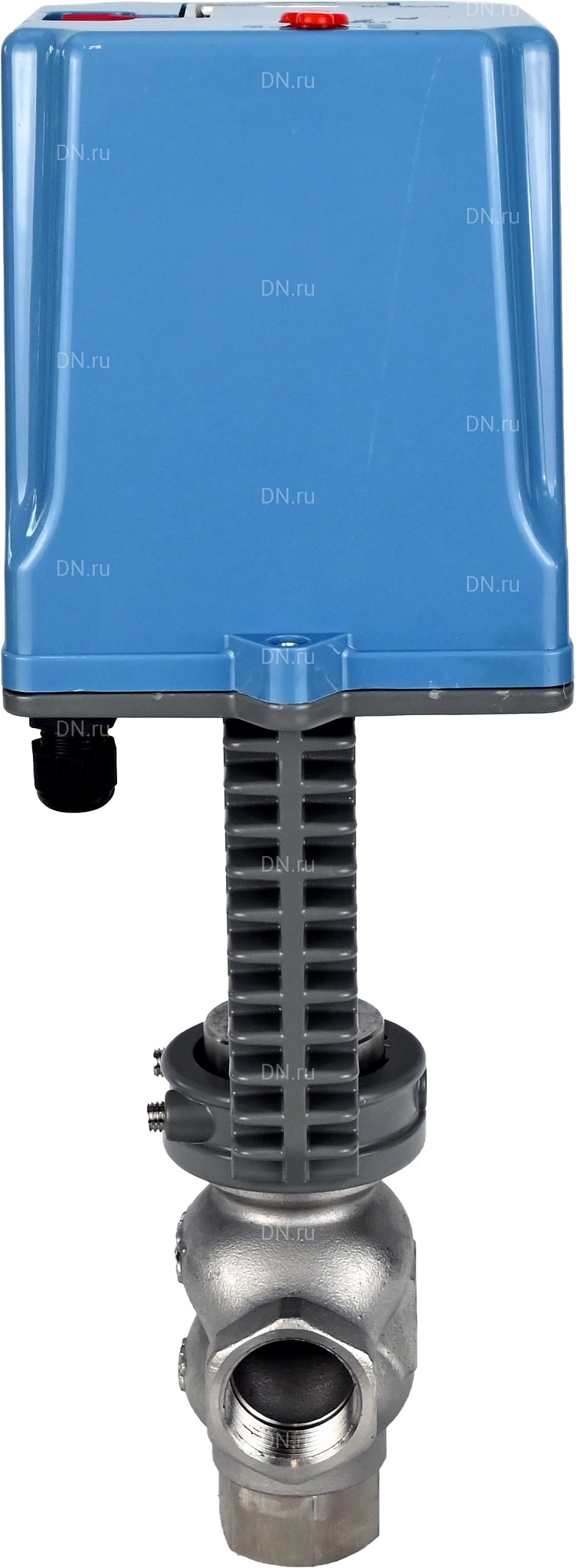

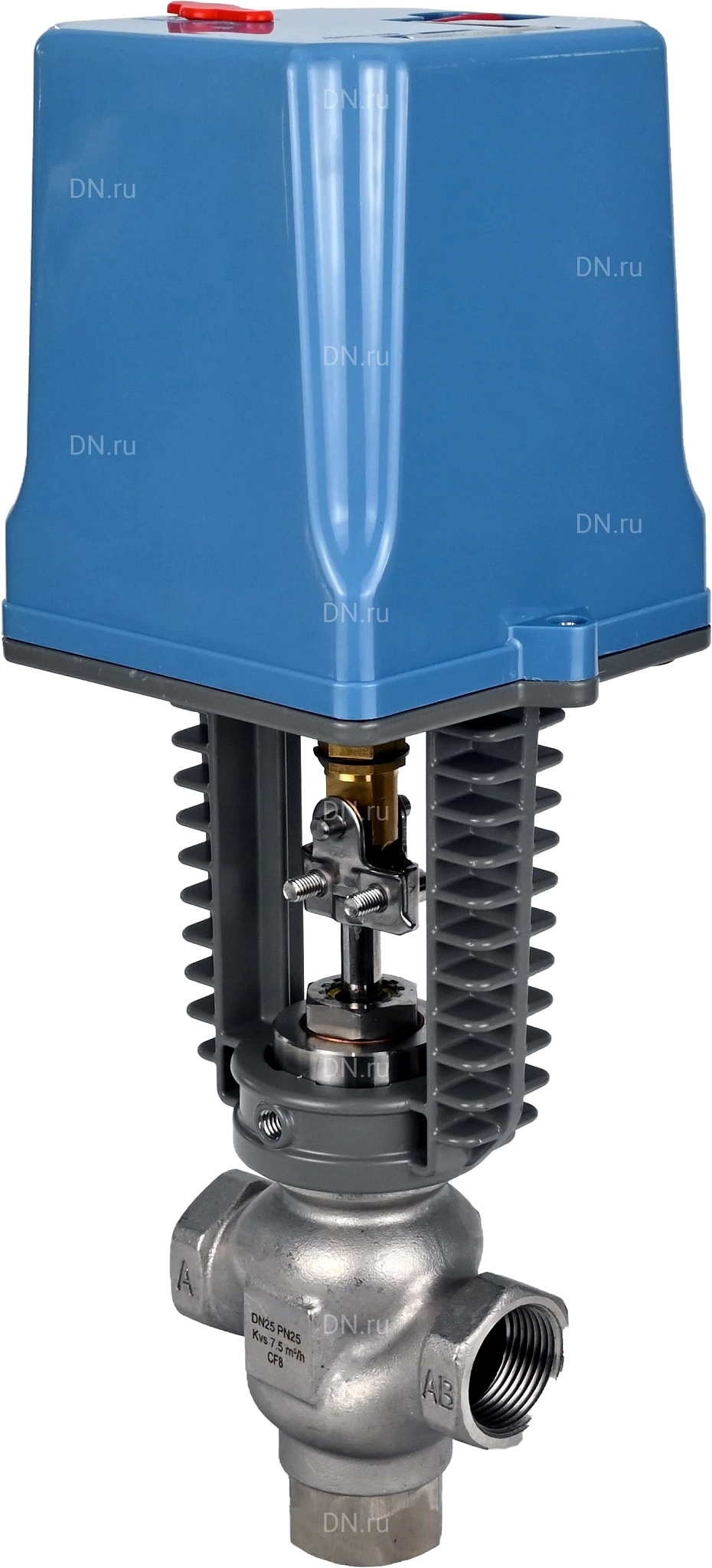

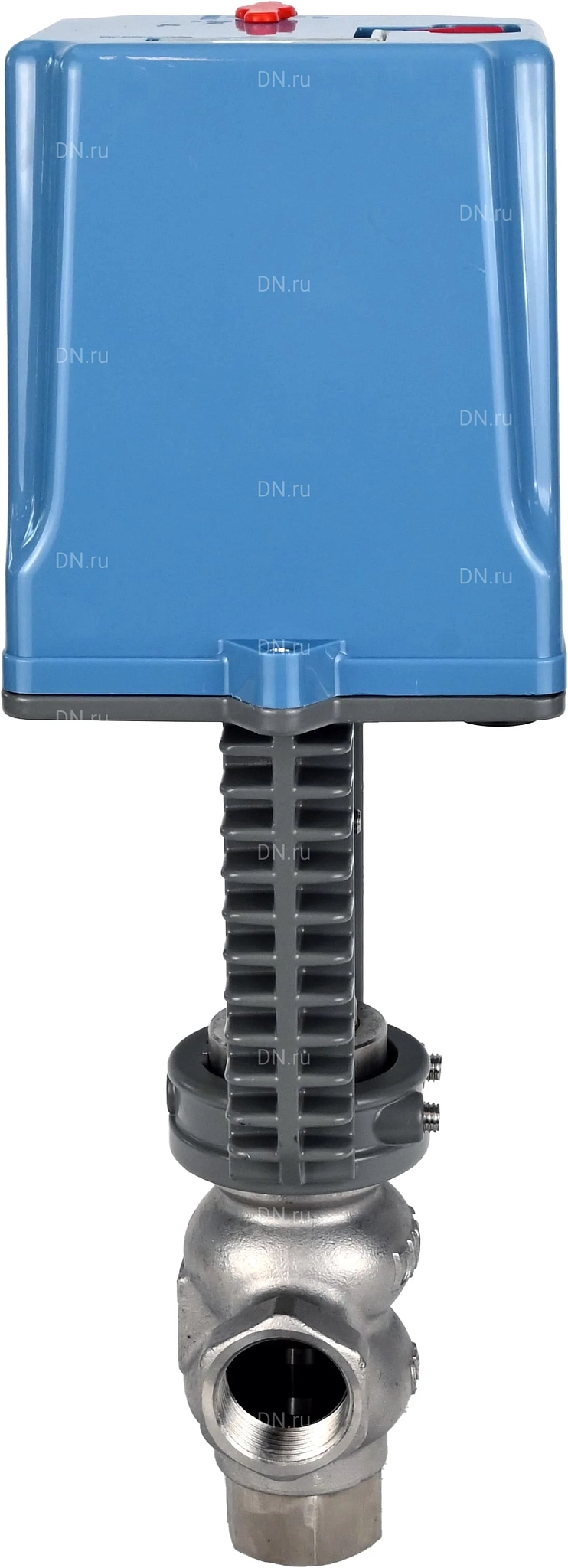

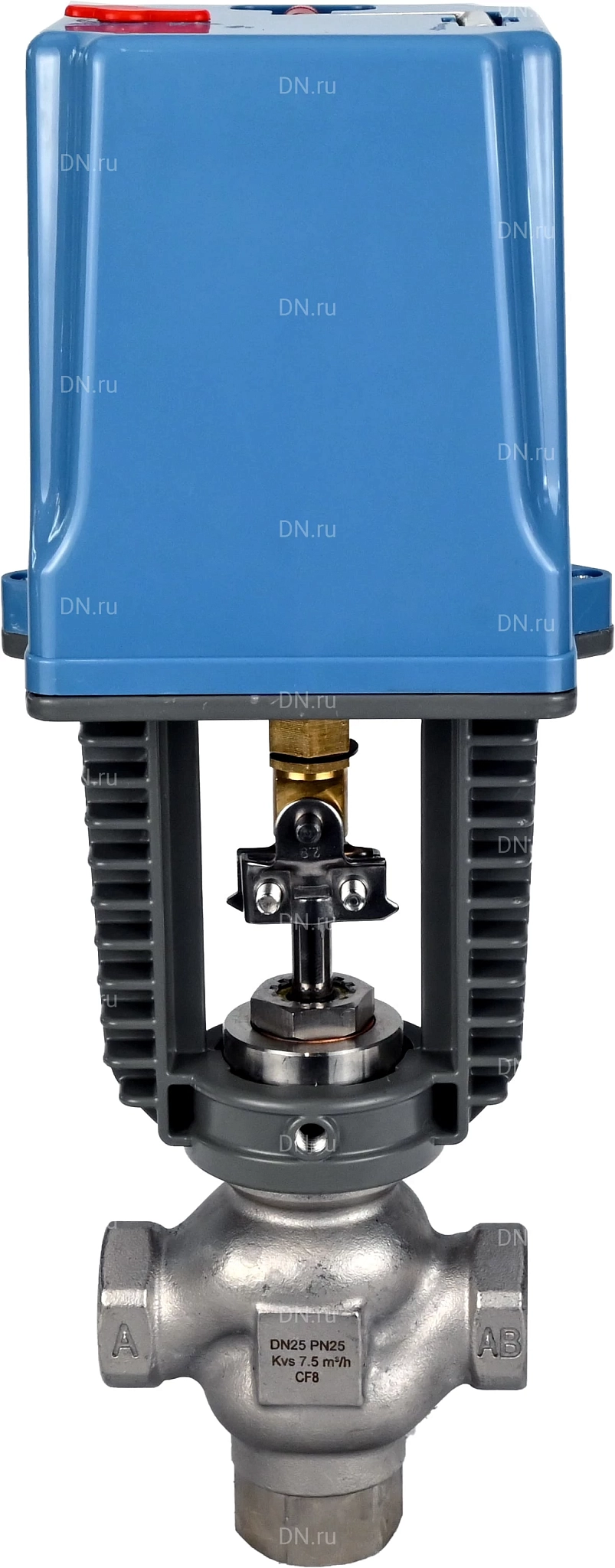

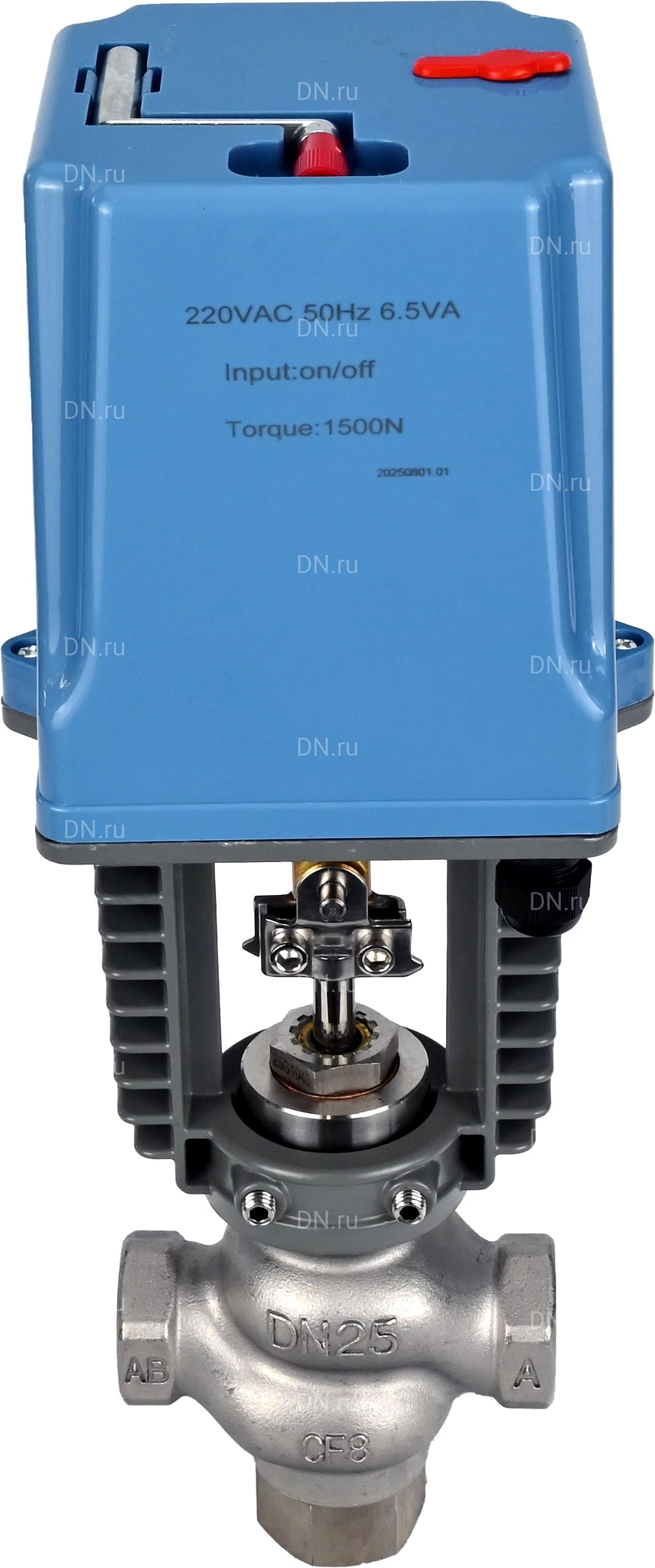

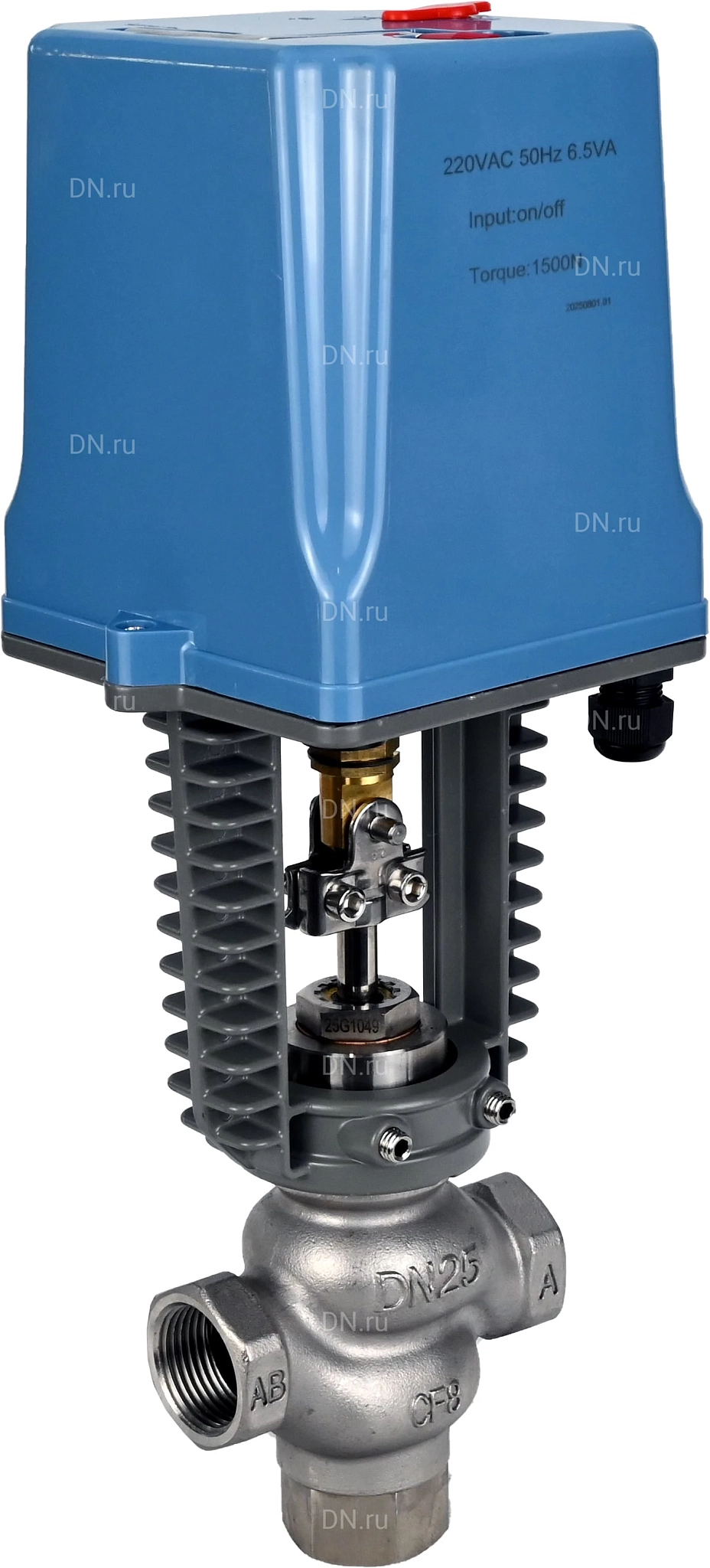

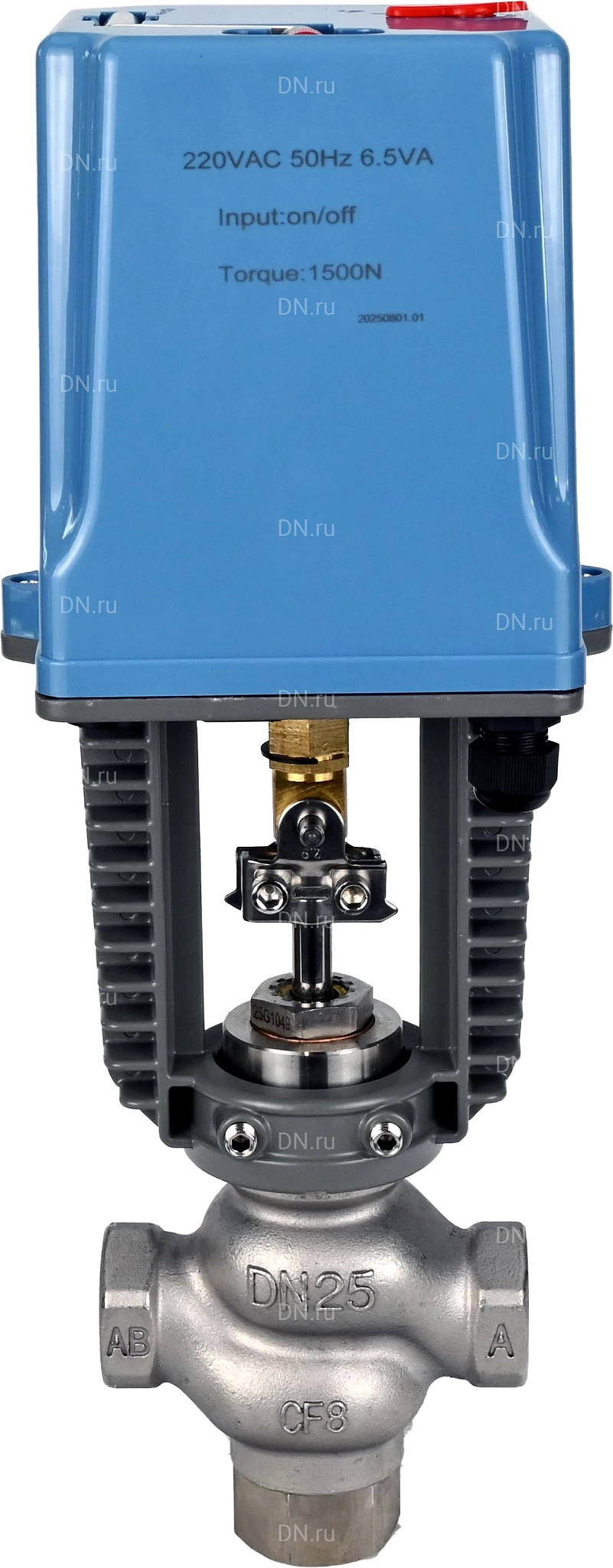

Клапан регулирующий трехходовой смесительный/разделительный 1 1/4″ Ду32 Ру25 резьбовой, корпус - нержавеющая сталь AISI304, уплотнение - металл с электроприводом AC220V (VRg3M/S-31M-PED-T)

Наличие: Красноярск

Артикул: D230-11266

Страна производитель: Россия

Диаметр: Ду32

Применение: водоснабжение

от 132 782.36 ₽/шт

Получить предложение

К заявке

Остались вопросы по продукции?

Нашли дешевле?

Помощь с выбором

Подобрать аналог

Описание

Характеристики

Описание

Клапан регулирующий смесительный/разделительный предназначен для управления потоками жидкостей или газов в системах отопления, вентиляции, кондиционирования (ОВК), водоснабжения и других инженерных сетях.

Общие параметры клапана регулирующего/разделительного VRg3M/S-31M-PED-T 1 1/4″ Ду32 Ру25, с AC220V:

Тип клапана - трехходовой
Тип регулятора - регулирующий клапан
Диаметр номинальный DN - 32 мм
Диаметр в дюймах - 1 1/4"
Давление номинальное PN - 25 бар
Температура окружающей среды - от -5 до 55°С
Диапазон температуры рабочей среды - от -10 до 180°C
Температура окружающей среды - -5
Материал корпуса - Нержавеющая сталь AISI/SS 304/08Х18Н10
Тип уплотнения - Металл
Тип управления - электропривод
Управление - электропривод
Тип присоединения - муфтовый (резьбовой)
Присоединение - Внутренняя резьба
Пропускная способность - 10 м3
Модель привода - XCK220-1500
Напряжение питания - 220В
Степень защиты корпуса IP - 44
Усилие электропривода - 1500 Н
Расходная характеристика - Равнопроцентная
Рабочая среда - вода, этиленгликоль, нейтральные среды, газообразные среды, пропиленгликоль
Страна производитель - Россия
Вес - 1.7 кг

Клапан регулирующий трехходовой смесительный/разделительный 1 1/4″ Ду32 Ру25 резьбовой, корпус - нержавеющая сталь AISI304, уплотнение - металл с электроприводом AC220V (VRg3M/S-31M-PED-T)

Габаритные размеры клапана регулирующего/разделительного VRg3M/S-31M-PED-T 1 1/4″ Ду32 Ру25, с AC220V:

L - 116 мм
H1 - 64 мм
H - 76 мм
K - 62 мм

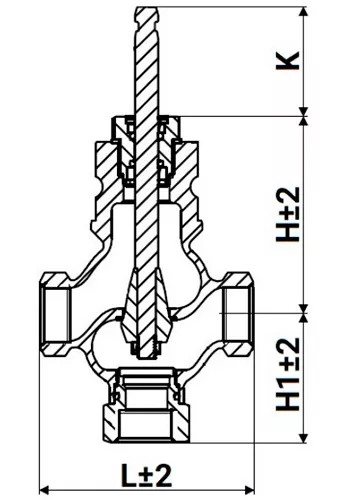

Эскиз габаритных размеров клапана регулирующего/разделительного VRg3M/S-31M-PED-T 1 1/4″ Ду32 Ру25, с AC220V

Деталировка клапана регулирующего/разделительного VRg3M/S-31M-PED-T 1 1/4″ Ду32 Ру25, с AC220V:

№	Наименование детали	Материал
1	Корпус	сталь нержавеющая AISI 304 (аналог 08Х18Н10)
2	Патрубок	сталь нержавеющая AISI 304 (аналог 08Х18Н10)
3	Плунжер	сталь нержавеющая AISI 304 (аналог 08Х18Н10)
4	Шток	сталь нержавеющая AISI 304 (аналог 08Х18Н10)
5	Уплотнение штока	сталь нержавеющая AISI 304 (аналог 08Х18Н10) + PTFE + углеродное волокно

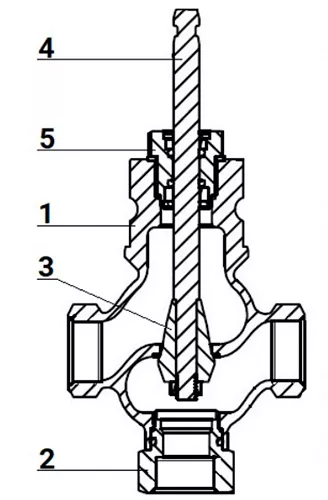

Эскиз деталировки клапана регулирующего/разделительного VRg3M/S-31M-PED-T 1 1/4″ Ду32 Ру25, с AC220V

Технические характеристики электропривода XCK220-1500

Модель электропривода - XCK220-1500
Напряжение питания - 220 В
Мощность - 6.5 ВА
Скорость перемещения штока - 20 мм/150 сек ±5%
Максимальный ход штока - 20 мм
Вес - 2 кг
Развиваемый момент усилия привода - 1500 Н
Класс защиты - IP44
Входной сигнал - on/off

Электропривод XCK220-1500

Габаритные размеры электропривода XCK220-1500:

A - 143 мм
B - 125 мм
H1 - 144 мм
H - 269 мм

Эскиз габаритных размеров электропривода XCK220-1500
