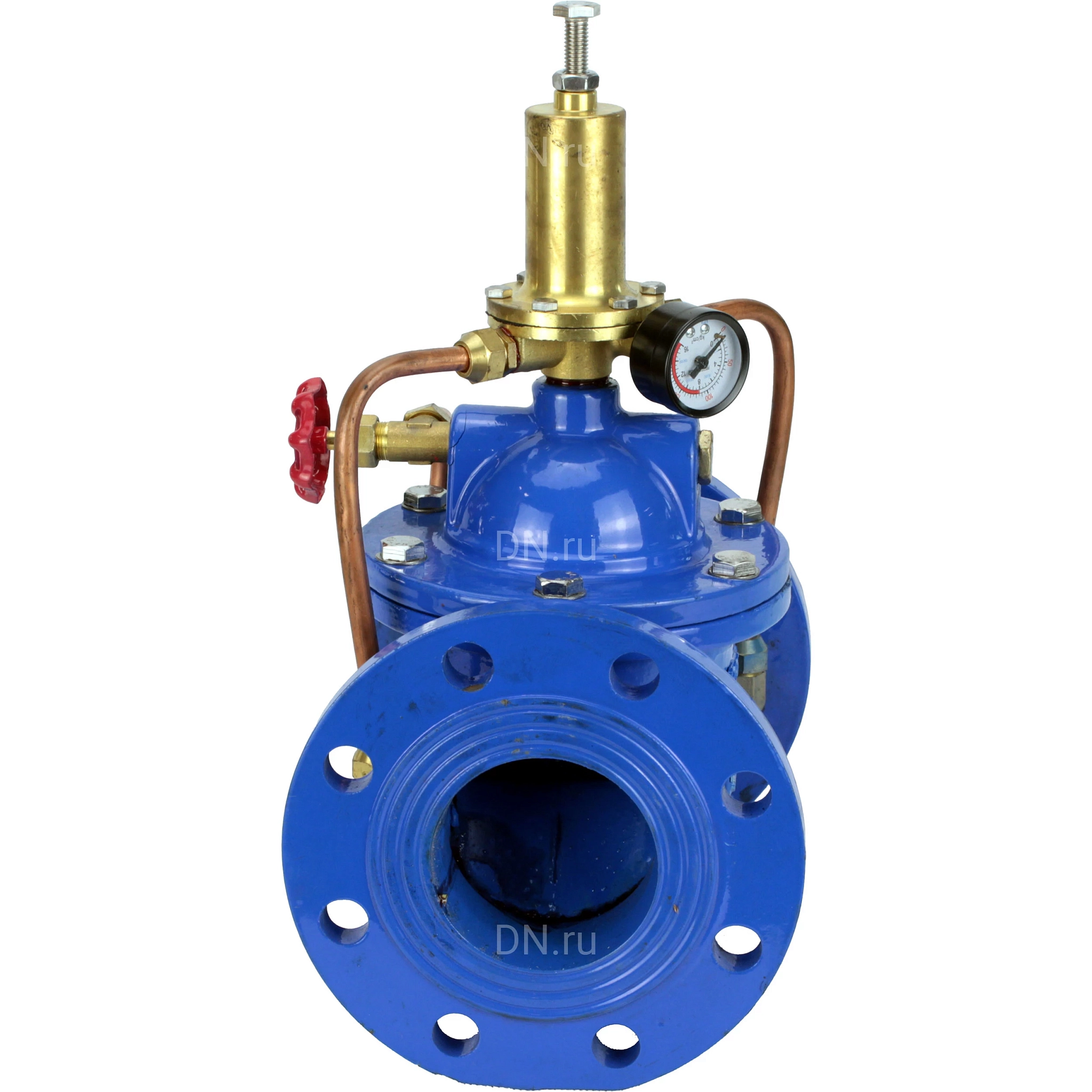

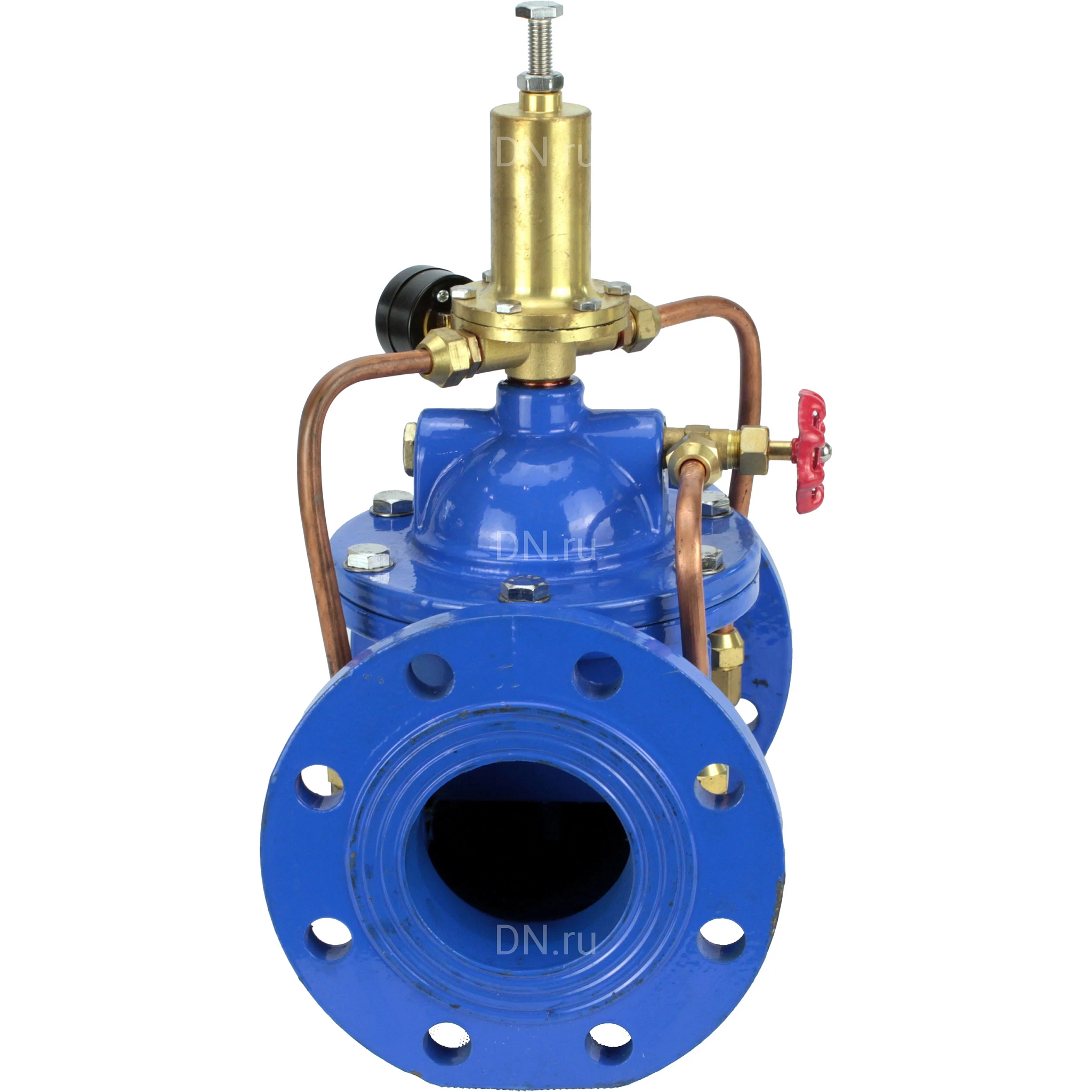

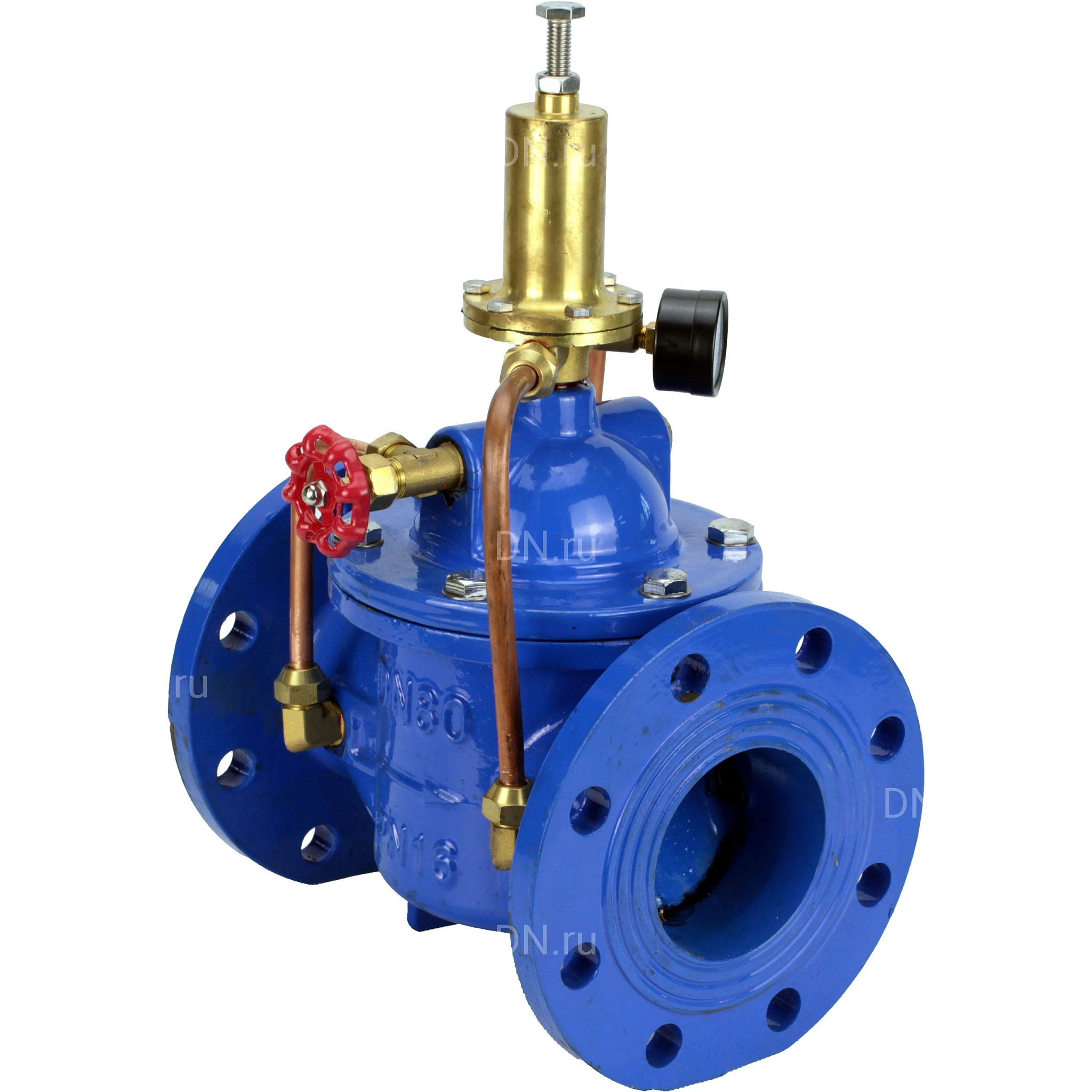

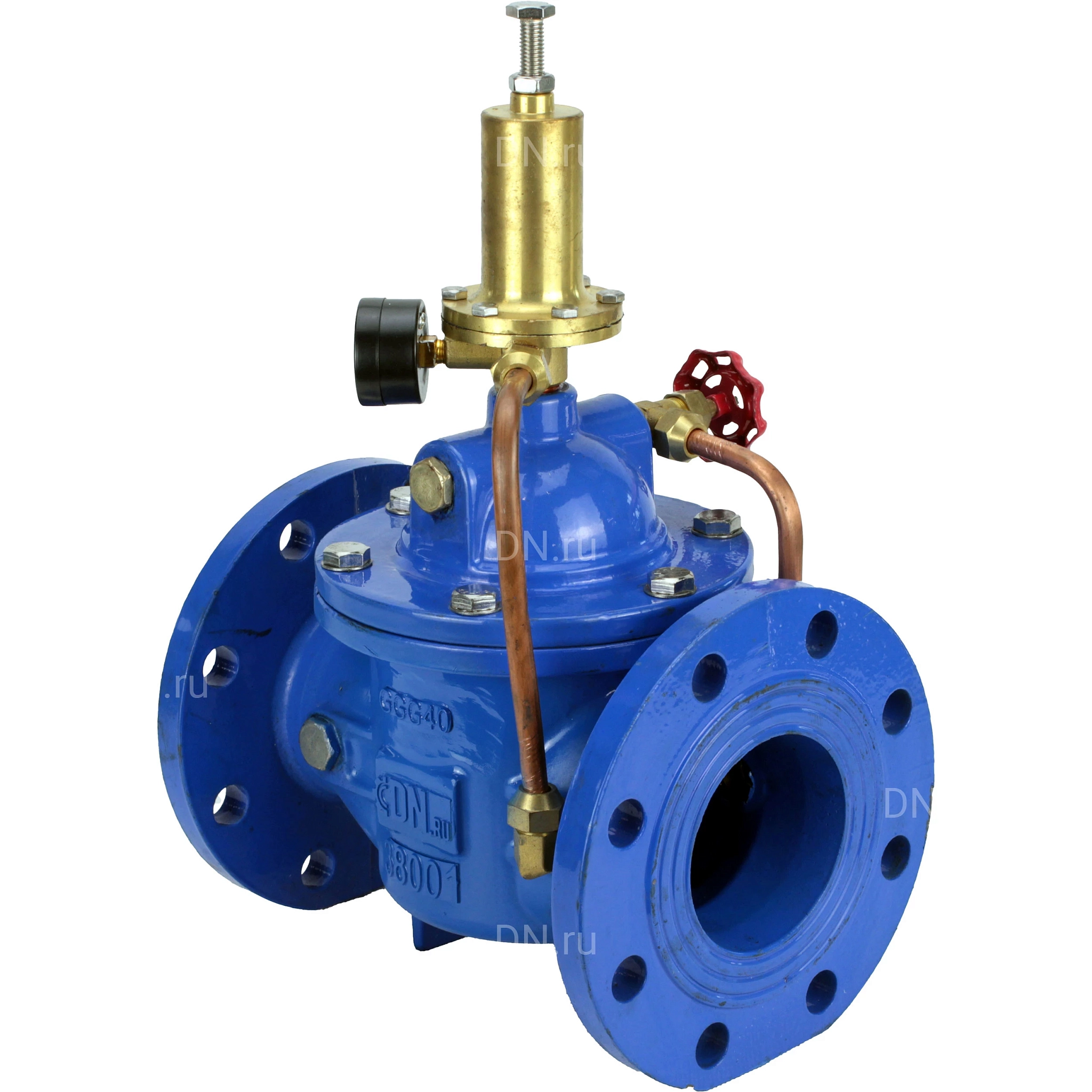

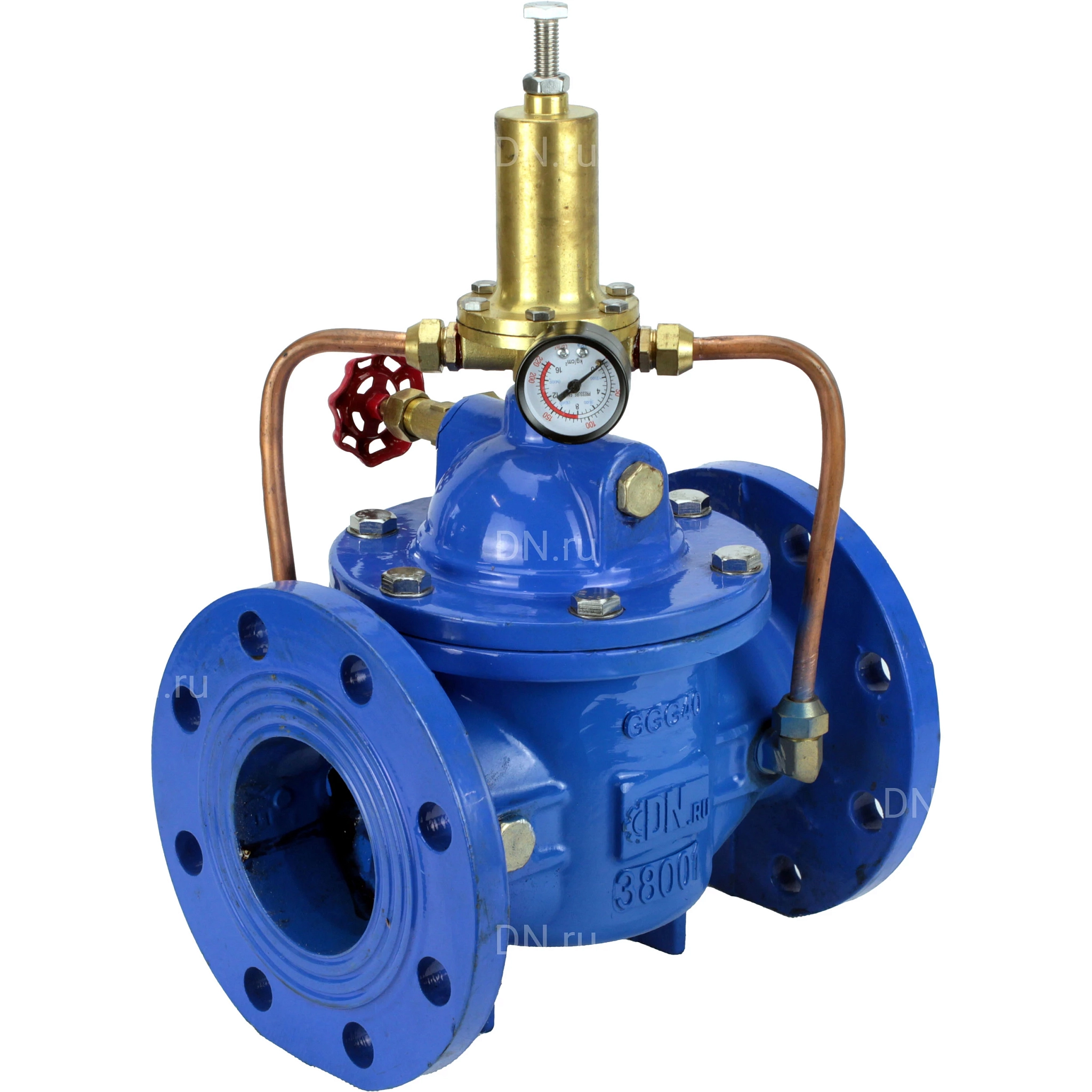

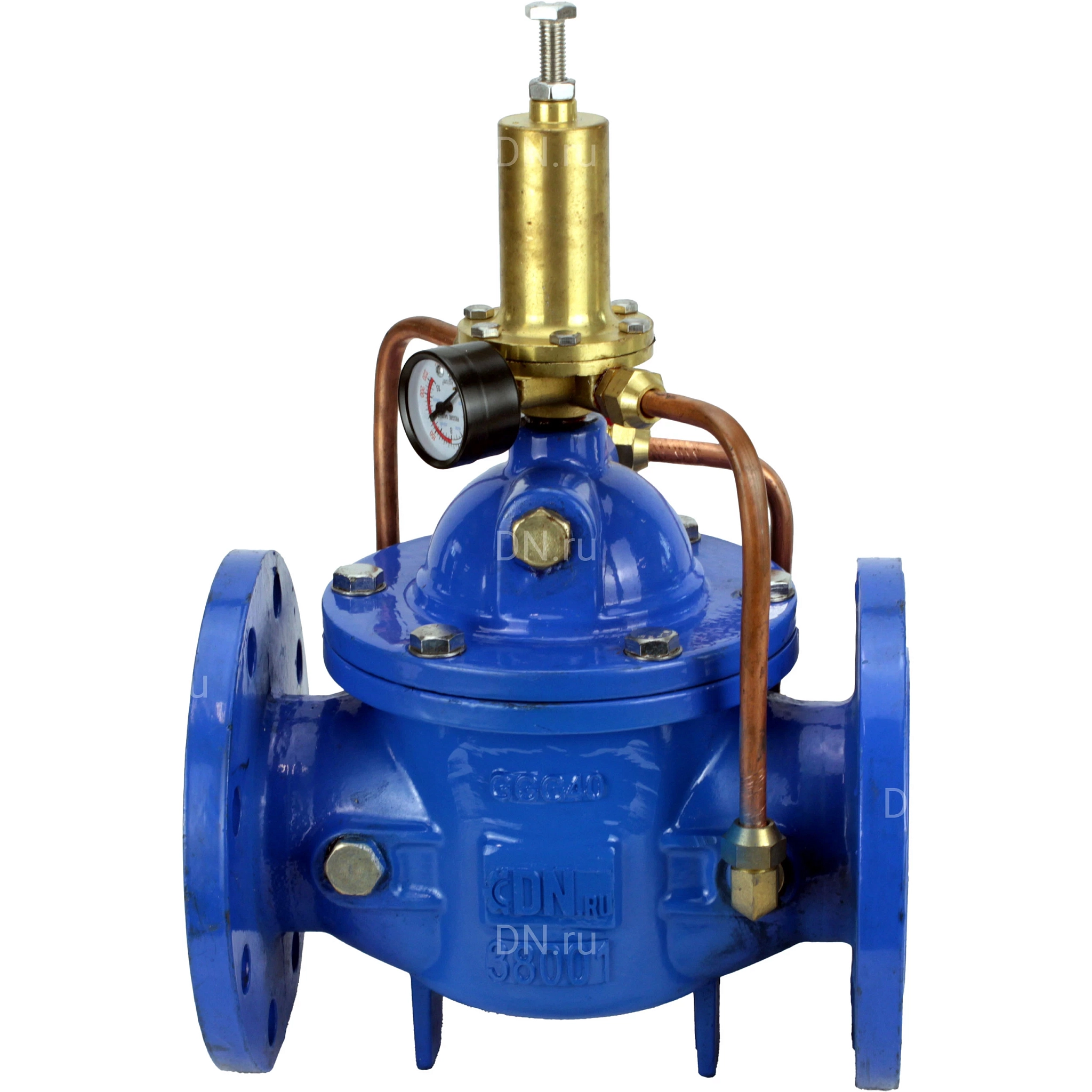

Регулятор до себя с пилотным управлением PVB3-1313N-F Ду150 Ру16, мембранный, корпус - чугун GGG40, диск - чугун GGG40, уплотнение - NBR, присоединение - фланцевое

Наличие: Красноярск

Артикул: D230-10627

Страна производитель: Россия

Диаметр: Ду150

Применение: водоснабжение

от 63 387.54 ₽/шт

Получить предложение

К заявке

Остались вопросы по продукции?

Нашли дешевле?

Помощь с выбором

Подобрать аналог

Описание

Характеристики

Описание

Мембранный регулятор давления «до себя» с пилотным управлением предназначен для поддержания давления рабочей среды на входе клапана посредством изменения ее расхода, а также для создания подпора жидкости на участках с перепадом высот.

Технические параметры регулятора до себя с пилотным управлением PVB3-1313N-F Ду150 Ру16

Давление номинальное PN - 16 бар
Диаметр номинальный DN - 150 мм
Тип присоединения - Фланцевый
Количество болтовых отверстий на одном фланце - 8 шт
Диаметр болтовых отверстий на одном фланце - 22 мм
Среда - вода, воздух
Применение - водоснабжение, теплоснабжение, Системы кондиционирования, Системы отопления, Вентиляция
Тип регулятора - до себя
Температура рабочей среды - от -10°С до 80°С
Максимальный расход - 585 м3/ч
Условная пропускная способность Kv- 350 м3/ч
Класс герметичности - A
Конструкция регулятора - Мембранный
Способ монтажа - вертикальный, горизонтальный
Наружный диаметр фланца - 285 мм
Внутренний диаметр фланца - 240 мм
Модель арматуры - PVB3-1313N-F
Диаметр в дюймах - 6″
Страна производитель - Россия
Срок службы - 10 лет
Гарантия - 12 мес.
Вес - 31 кг

Регулятор до себя с пилотным управлением PVB3-1313N-F Ду150 Ру16, мембранный, корпус - чугун GGG40, диск - чугун GGG40, уплотнение - NBR, присоединение - фланцевое

Габариты и размеры регулятора до себя с пилотным управлением PVB3-1313N-F Ду150 Ру16:

DN - 150 мм
L - 450 мм
H - 645 мм
H1 - 155 мм
D - 285 мм
D1 - 240 мм
n–Ød - 8-22 мм

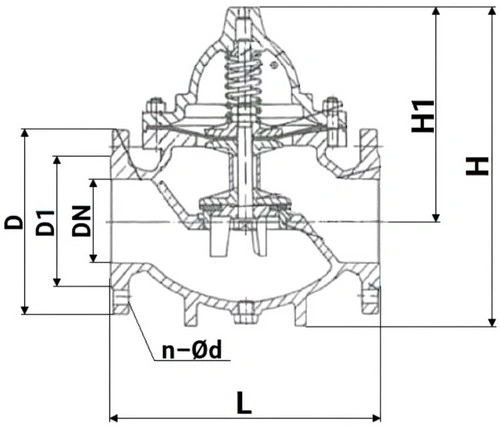

Эскиз габаритов и размеров регулятора до себя с пилотным управлением PVB3-1313N-F Ду150 Ру16

Таблица деталей и материалов регулятора до себя с пилотным управлением PVB3-1313N-F Ду150 Ру16:

№	Наименование детали	Материал
1	Корпус	чугун GGG40 (аналог ВЧ40)
2	Седло	чугун GGG40 (аналог ВЧ40)
3	Уплотнение	NBR
4	Шток	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
5	Диск	чугун GGG40 (аналог ВЧ40)
6	Диафрагма	NBR
7	Диск	чугун GGG40 (аналог ВЧ40)
8	Крышка	чугун GGG40 (аналог ВЧ40)
9	Кран	-
10	Пружина	пружинная сталь
11	Шток	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
12	Пилотный клапан	бронза
13	Манометр	-

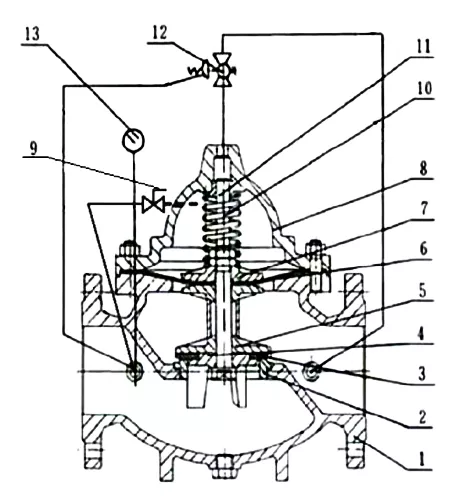

Эскиз деталей и материалов регулятора до себя с пилотным управлением PVB3-1313N-F Ду150 Ру16
