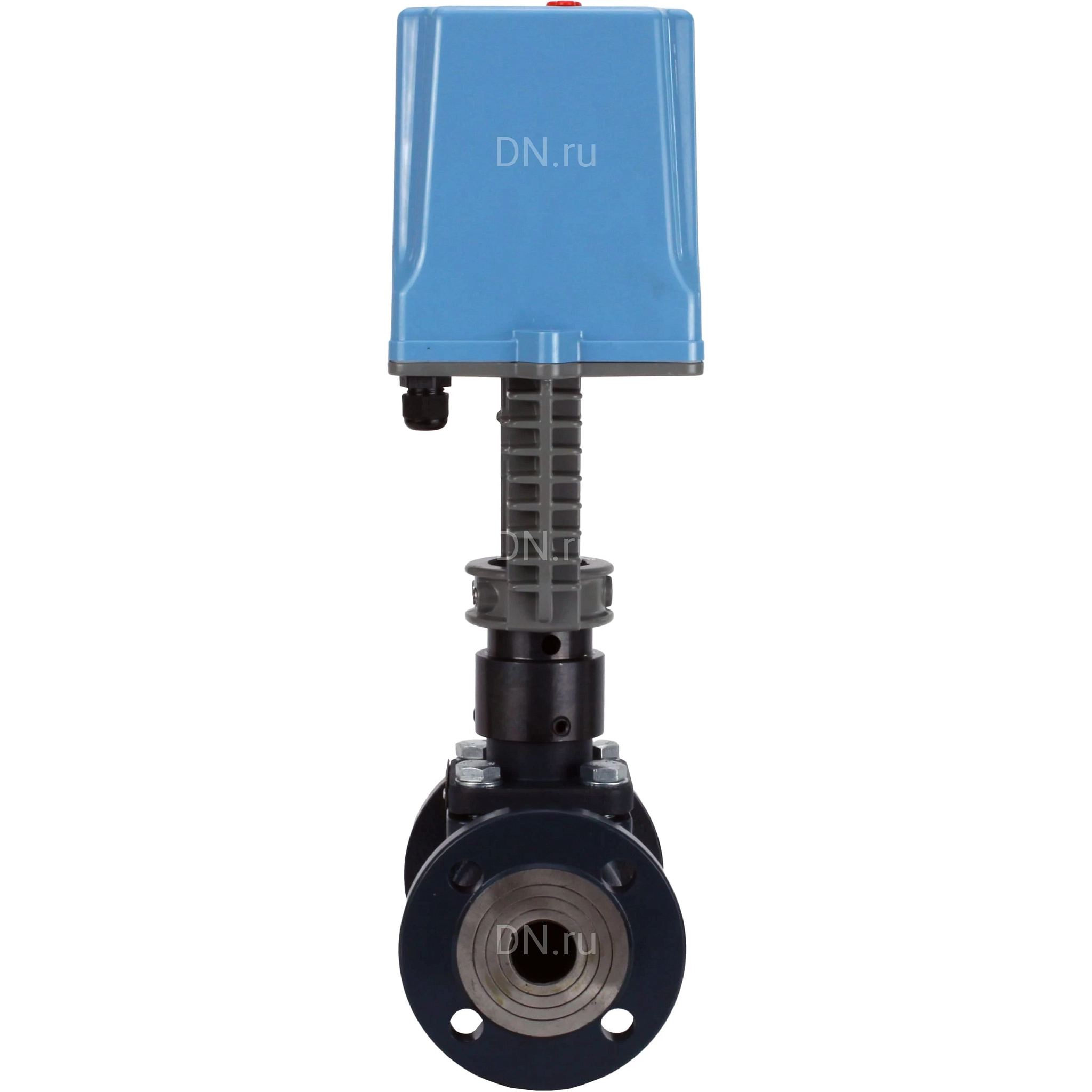

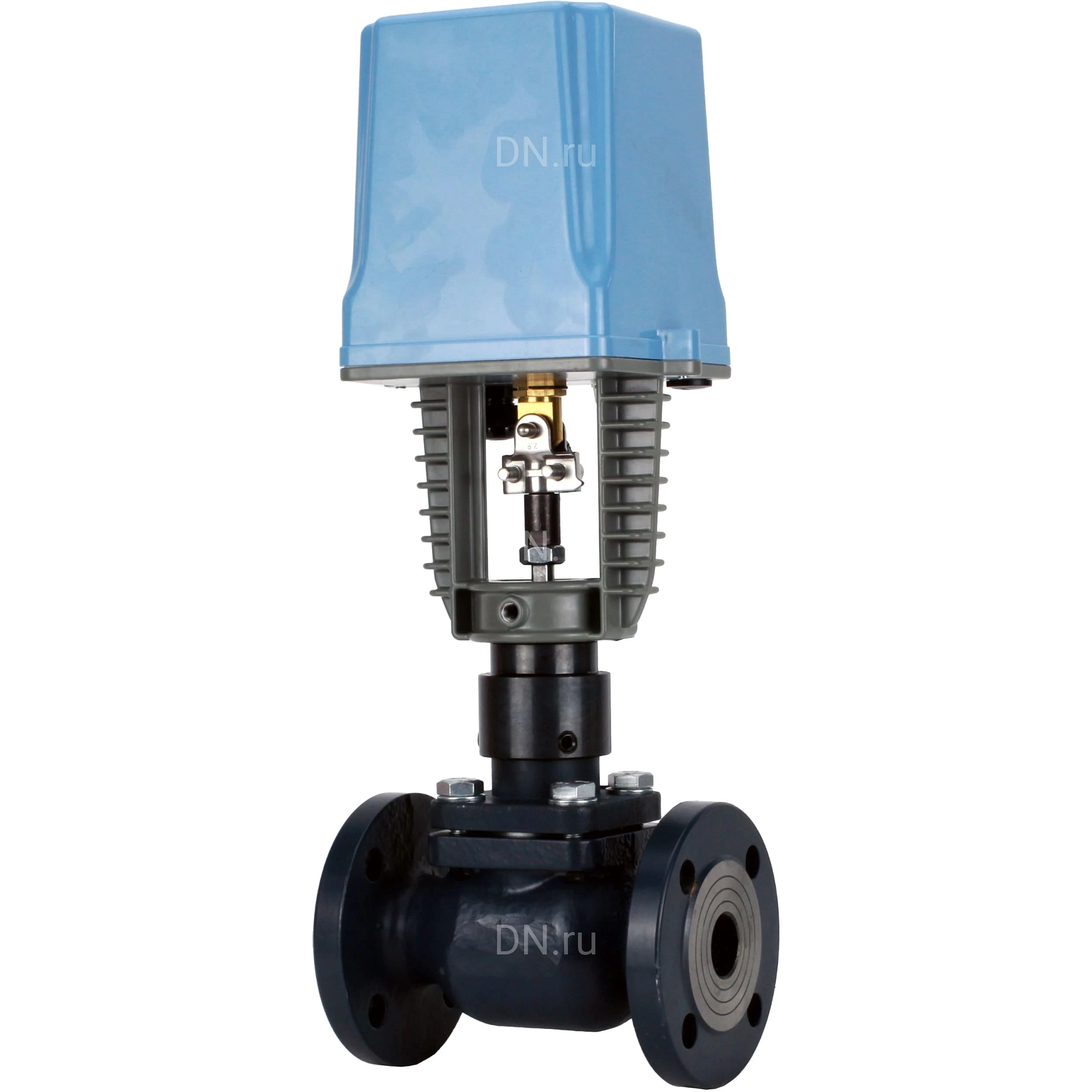

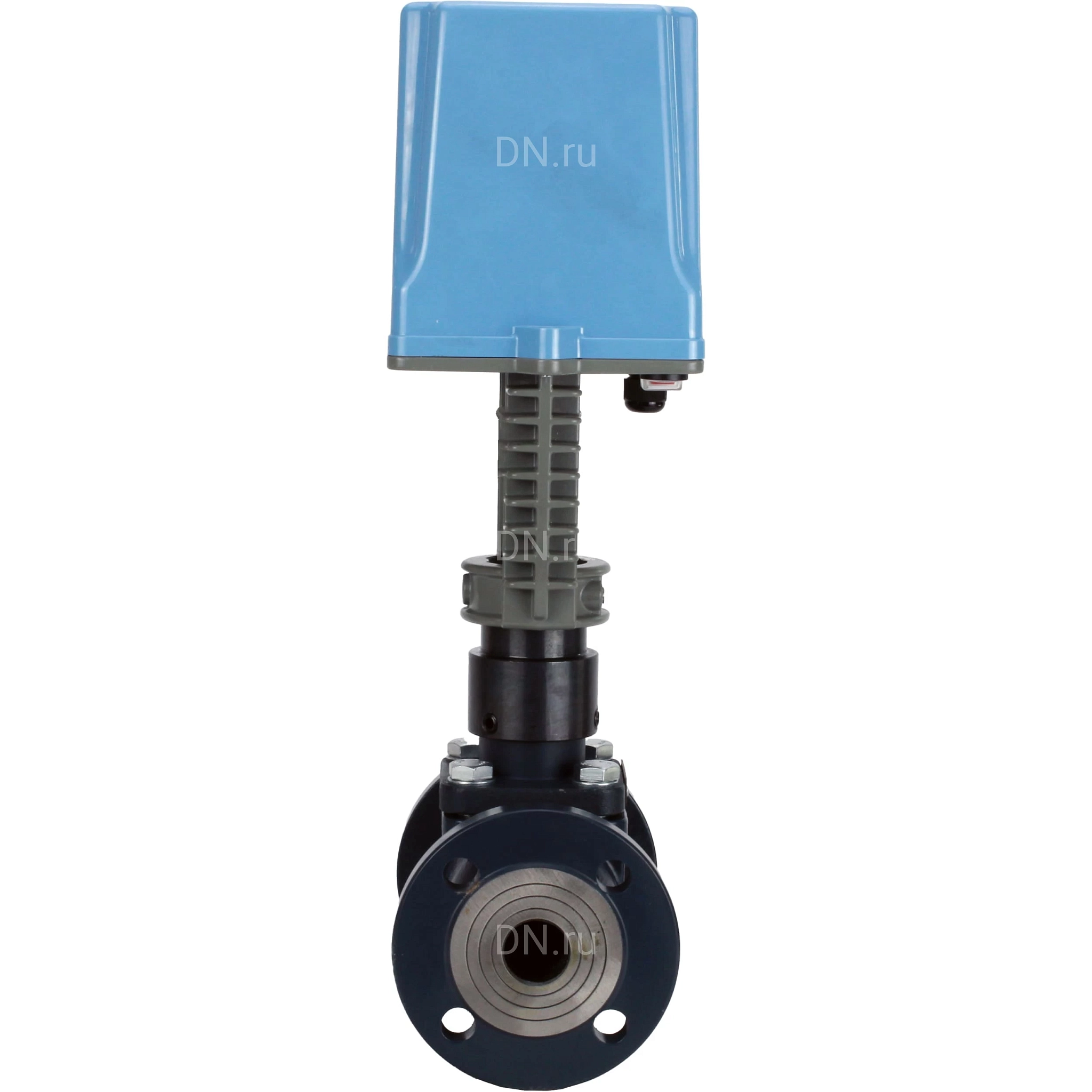

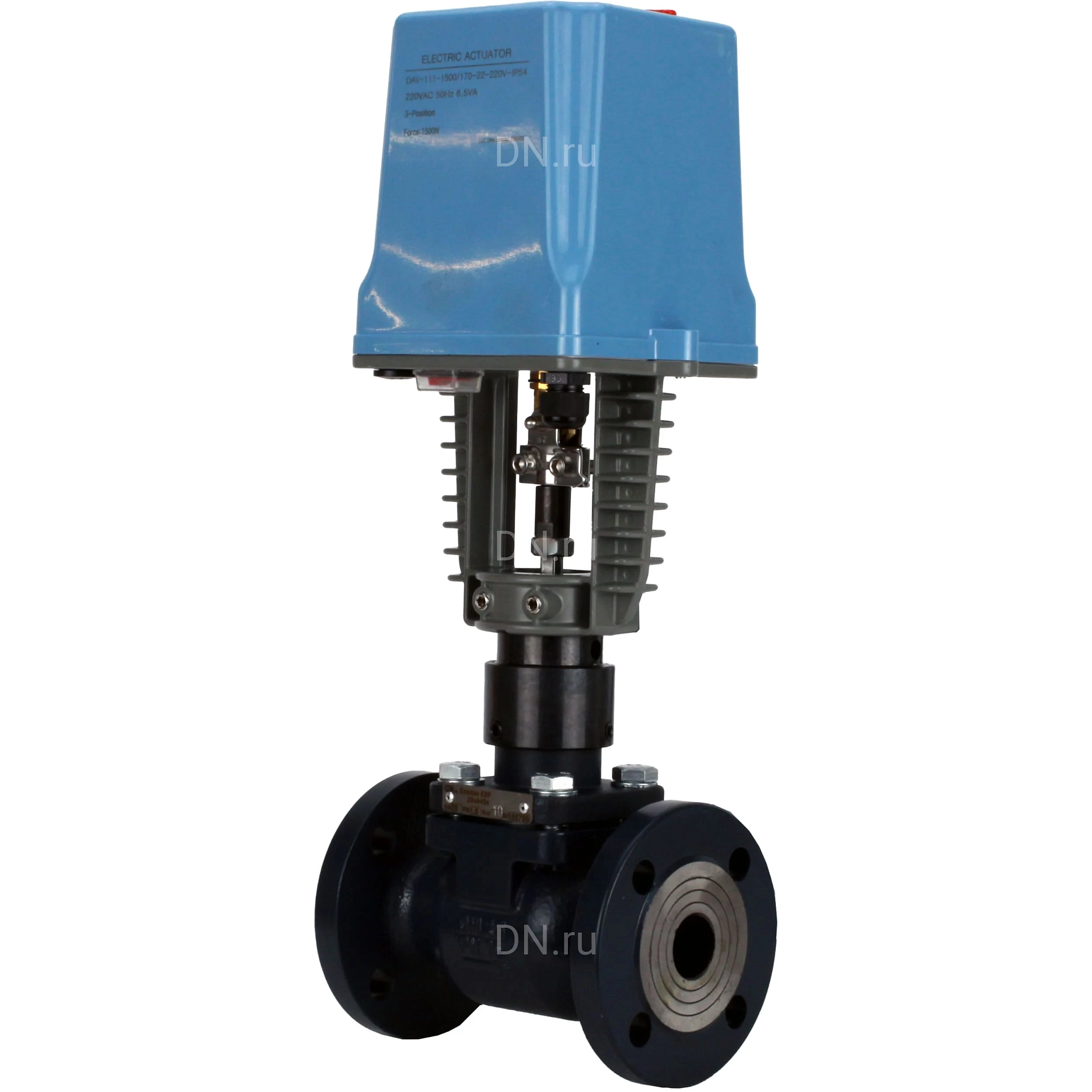

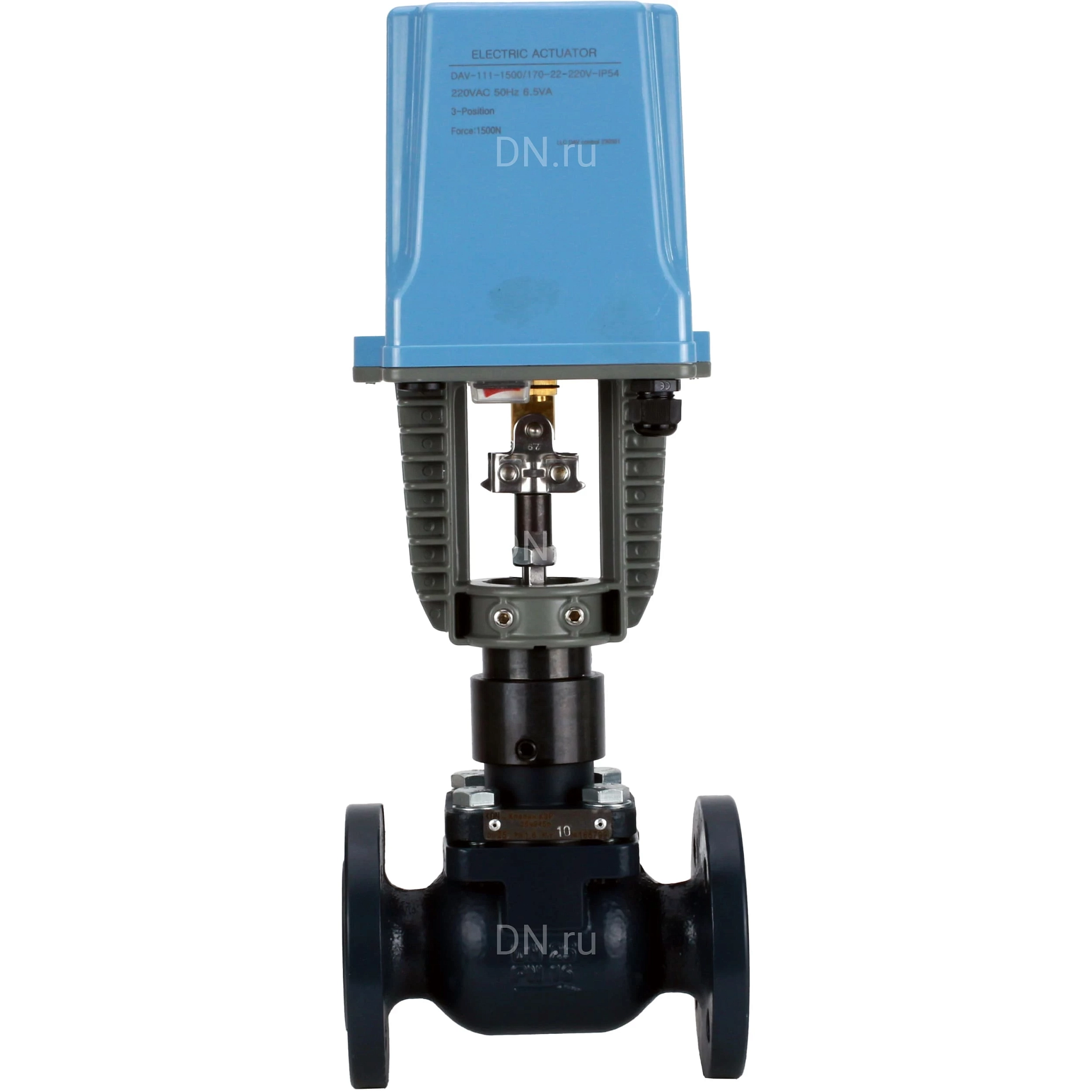

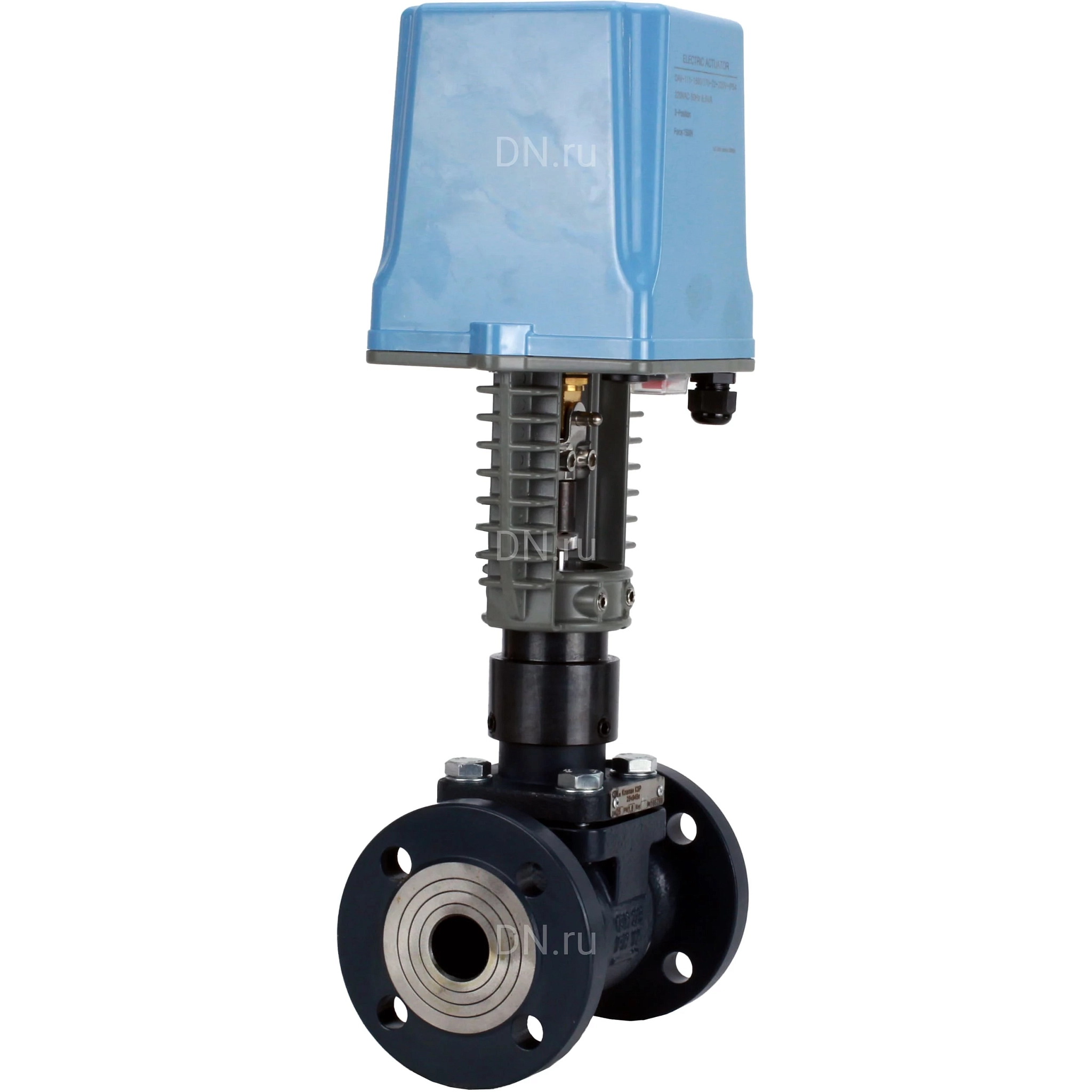

Клапан запорно-регулирующий двухходовой 25ч945п Ду80 Ру16 Kvs100, серый чугун СЧ20, фланцевый, Tmax до 150°С с электроприводом DAV 2500 - 24В (VSR1-11P-LED-F)

Регулирующий клапан 25ч945п VSR1-11P-LED-F с разгруженным по давлению штоком односедельный проходной с электрическим исполнительным механизмом DAV 2500 - 220B применяется в качестве исполнительных устройств для комплектации систем автоматического регулирования в контурах отопления, вентиляции и горячего водоснабжения, индивидуальных тепловых пунктах и других объектах теплоснабжения. Регулирующие клапаны 25ч945п VSR1-11P-LED-F предназначены для герметичного перекрытия или изменения расхода рабочей среды, протекающей по трубопроводу при давлении не более 1.6 МПа (16 атм) и температуре среды от +5°С до +150°С.

Корпус односедельного проходного клапана 25ч945п VSR1-11P-LED-F изготовлен из серого чугуна (СЧ).
В качестве исполнительного механизма выступает электропривод (ЭИМ) DAV 2500 - 220B.
На корпусе клапана закреплена табличка, на которой нанесены основные сведения об изделии.

Присоединение к трубопроводу фланцевое с исполнением уплотнительных поверхностей В тип 21 по ГОСТ 33259-3015.

Регулирующий клапан 25ч945п VSR1-11P-LED-F с электроприводом применяется на холодную и горячую воду, раствор этиленгликоля и другие среды, не агрессивные к материалам корпуса, температурное значение которых не превышает 150°С, а номинальное давление - до 1.6 МПа.

Управление клапаном осуществляется электрическим исполнительным механизмом DAV 2500 - 220B. Развиваемое приводом усилие передается через шток на плунжер, который, перемещаясь вверх или вниз, изменяет площадь проходного сечения в затворе и регулирует расход рабочей среды.

Электропривод регулирующего клапана DAV-2500 - механизм исполнительный электрический прямоходный (ЭИМ) предназначен для управления двухходовыми и трехходовыми клапанами. Используется для управления положением затвора, штока или другого регулирующего органа. Он позволяет регулировать основные показатели рабочей среды.

ЭИМ изготавливают в климатическом исполнении УХЛ4 по ГОСТ15150.

ЭИМ не предназначен для работы в средах, содержащих агрессивные пары, газы и вещества, вызывающие разрушение покрытия, изоляции и материалов, а также во взрывоопасных средах.

Технические характеристики клапана 25ч945п VSR1-11P-LED-F с DAV 2500 - 24В Ду80 Kvs100:

• Тип клапана - Запорно-регулирующий двухходовой
• Тип исполнения клапана - С разгруженным по давлению штоком
• Дросселирующий узел - плунжерный разгруженный по давлению
• Аналог клапана по таблице фигур - 25ч945п
• Номинальный диаметр - Dn80
• Пропускная способность Kvs - 100 м³/ч
• Максимальное давление - 16 бар
• Ход штока - 585 мм
• Датчик обратной связи - 0-10 В, 4-20 мА
• Тип присоединения - Фланцевый
• Внутренний диаметр фланца - 80 мм
• Наружный диаметр фланца - 200 мм
• Диаметр отверстий фланца - 16 мм
• Количество отверстий фланца - 4 шт
• Модель привода - DAV 2500 - 24В
• Тип управления приводом - Трёхточечный, аналоговый
• Рабочая среда - вода, воздух, этиленгликоль
• Температура рабочей среды - От 5°С до +150°С
• Материал корпуса - Чугун серый GG20/СЧ20/EN-GJL-200
• Климатическое исполнение - Категория 1, 3 и 4 исполнение У и УХЛ по ГОСТ 15150-69
• Температура окружающей среды - От -15°С до +50°С
• Класс герметичности: IV по ГОСТ 23866 - 87
• Степень защиты корпуса - IP54
• Срок службы - 8 лет
• Страна происхождения - Россия

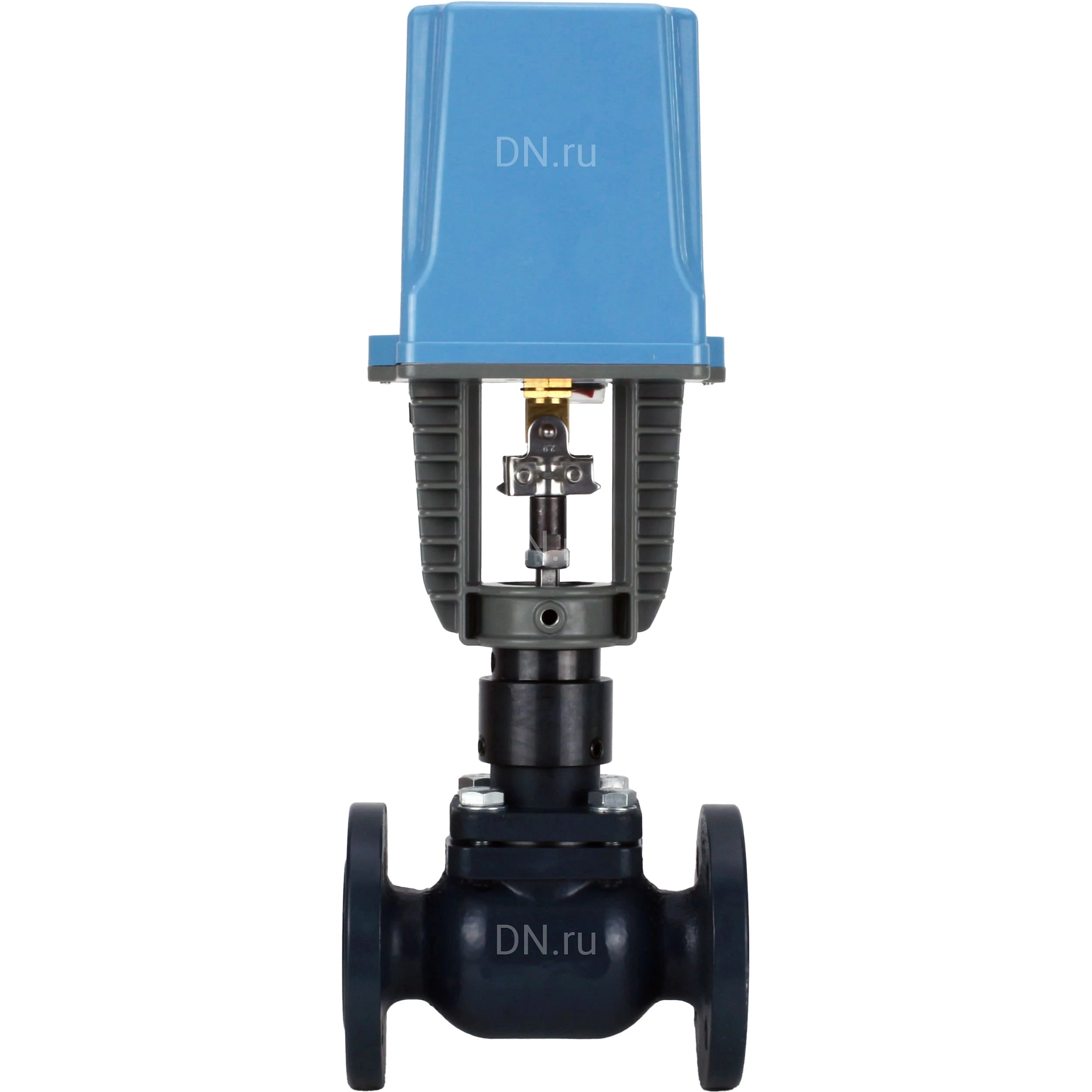

Запорно-регулирующий клапан двухходовой 25ч945п VSR1-11P-LED-F с DAV 2500 - 24В Ду80 Kvs100

Весогабаритные и установочные параметры клапана 25ч945п VSR1-11P-LED-F с DAV 2500 - 24В Ду80 Kvs100:

• DN - 80 мм
• L - 310 мм
• H - 44 мм
• H1 - 485 мм
• d - 16 мм
• Вес - 27 кг

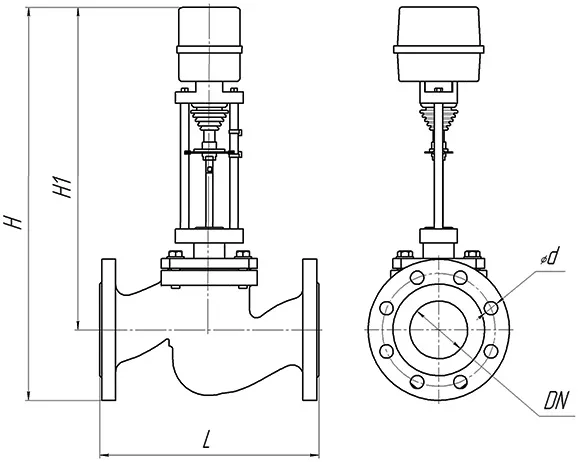

Эскиз габариты клапана 25ч945п VSR1-11P-LED-F с DAV 2500 - 24В Ду80 Kvs100

Материалы клапана 25ч945п VSR1-11P-LED-F с DAV 2500 - 24В Ду80 Kvs100:

Эскиз материалы клапана 25ч945п VSR1-11P-LED-F с DAV 2500 - 24В Ду80 Kvs100

электропривод Kvs100 электропривод DAV 2500 - 24В

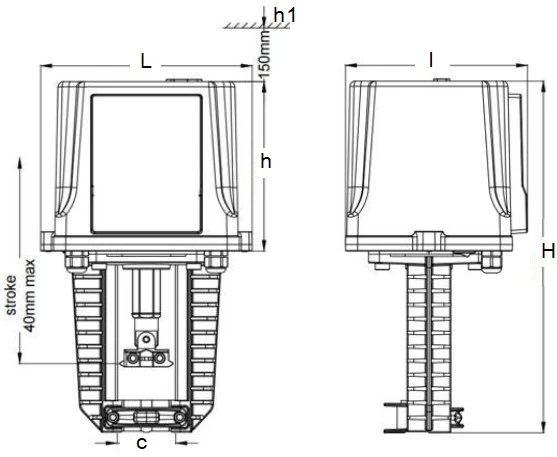

электропривод Kvs100 электропривод DAV 2500 - 24В - эскиз габариты
