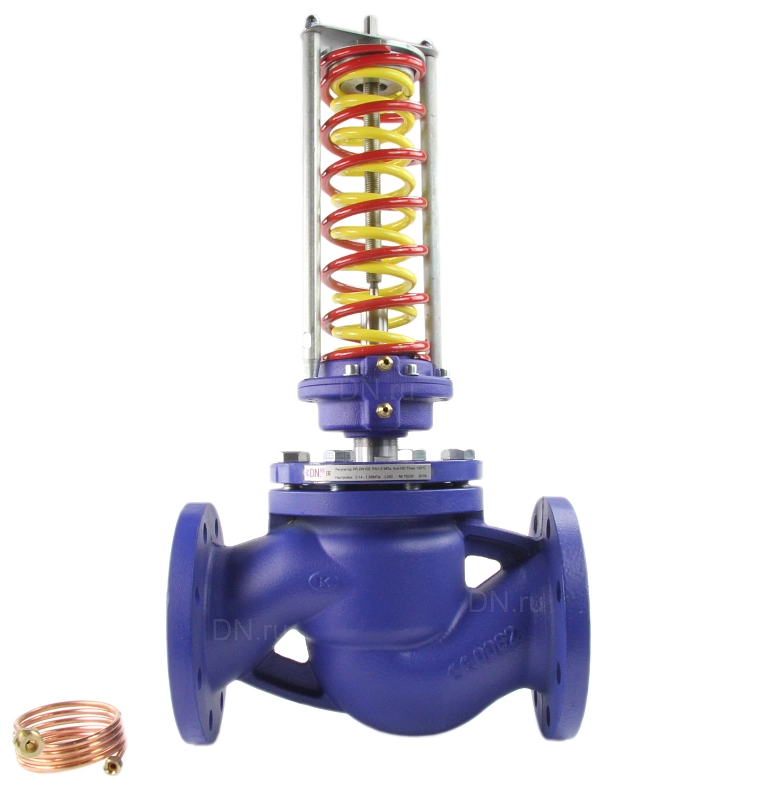

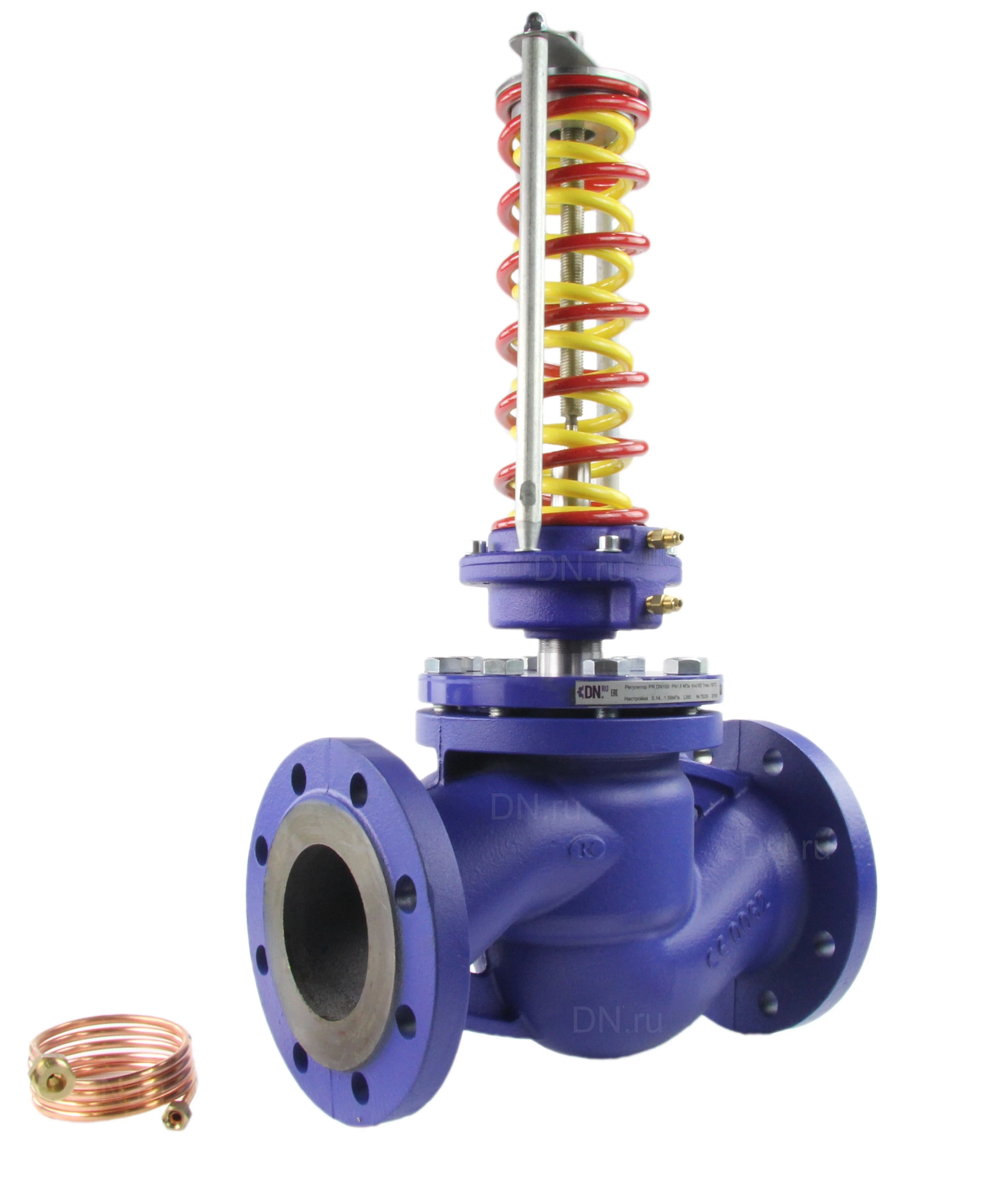

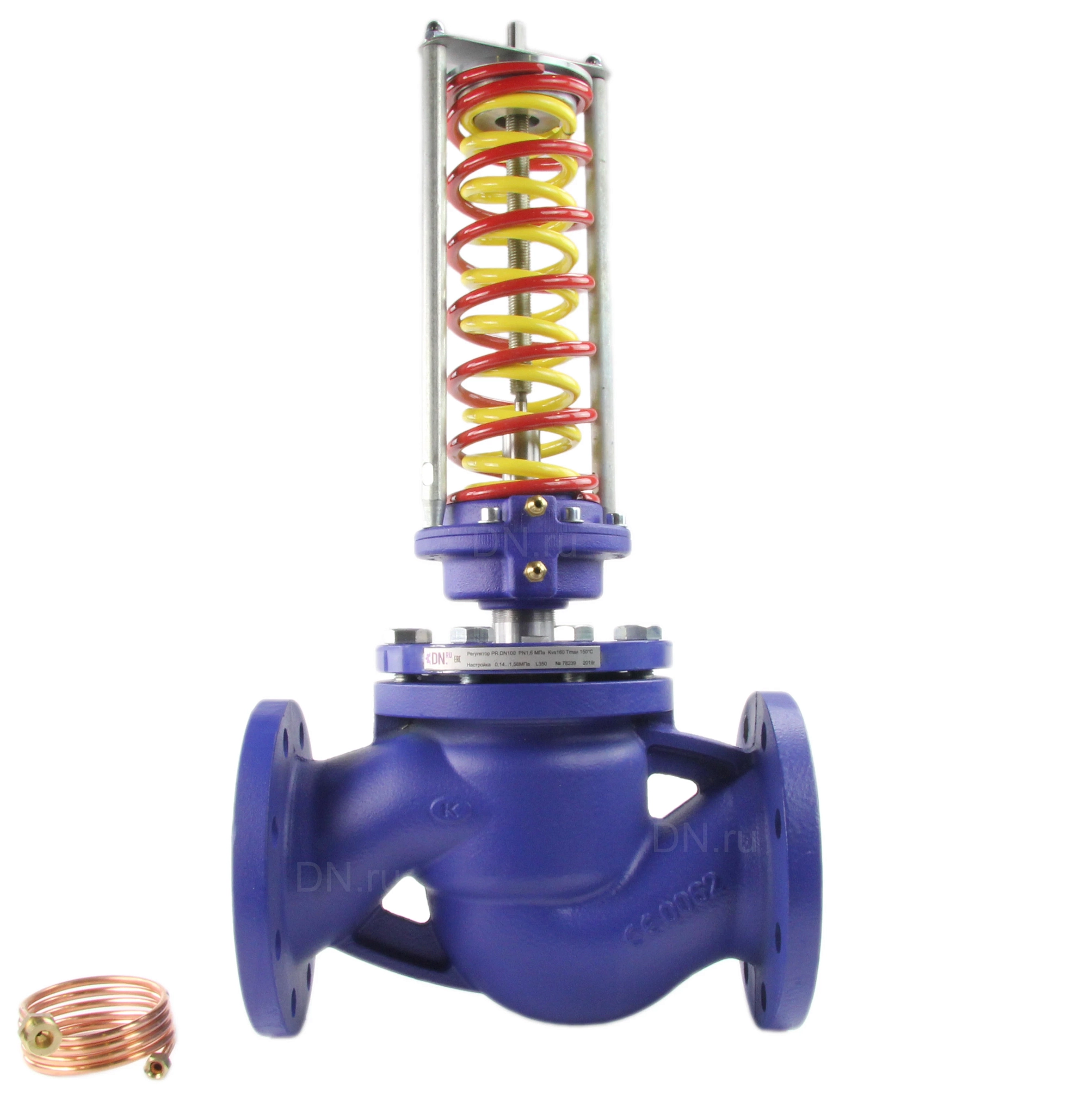

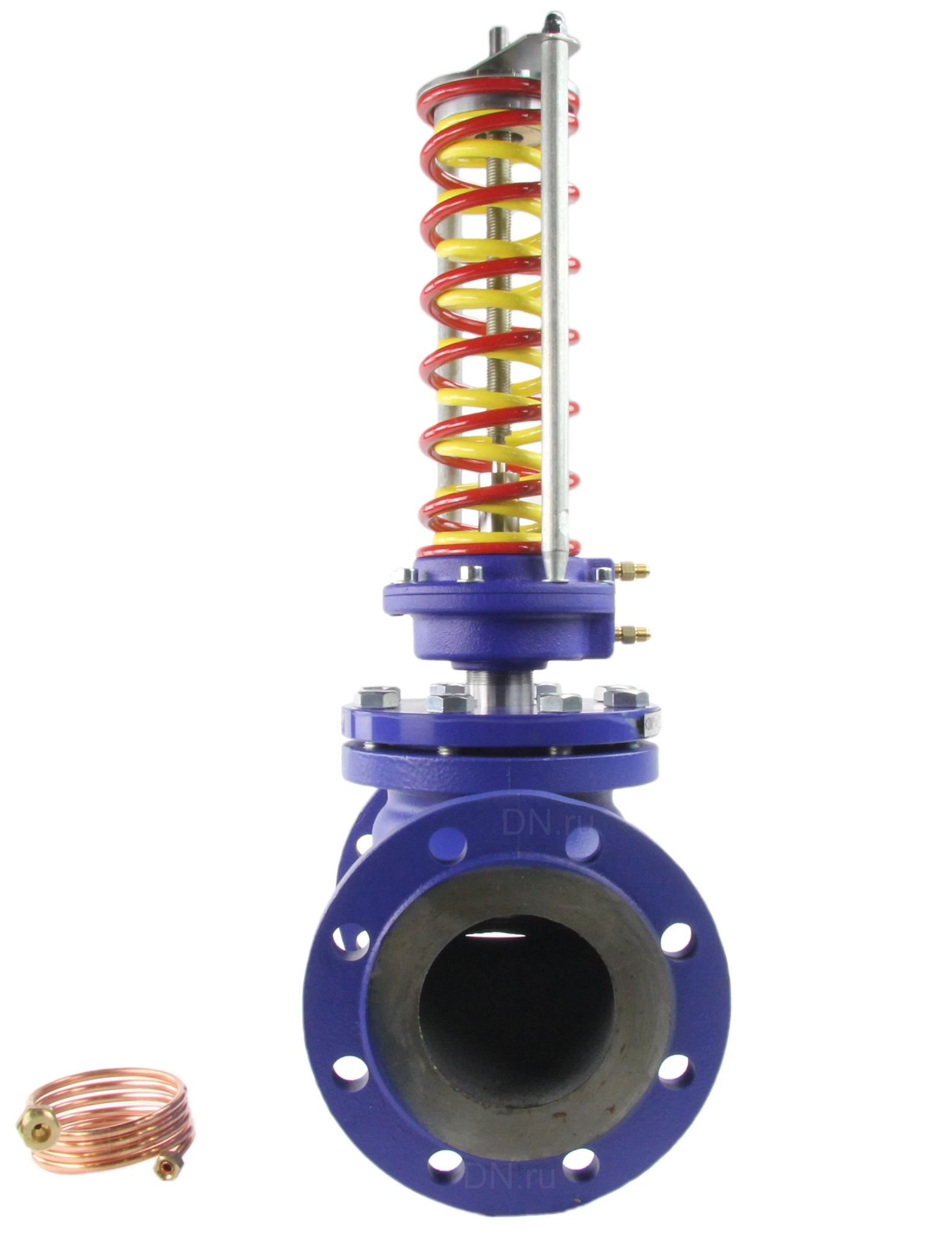

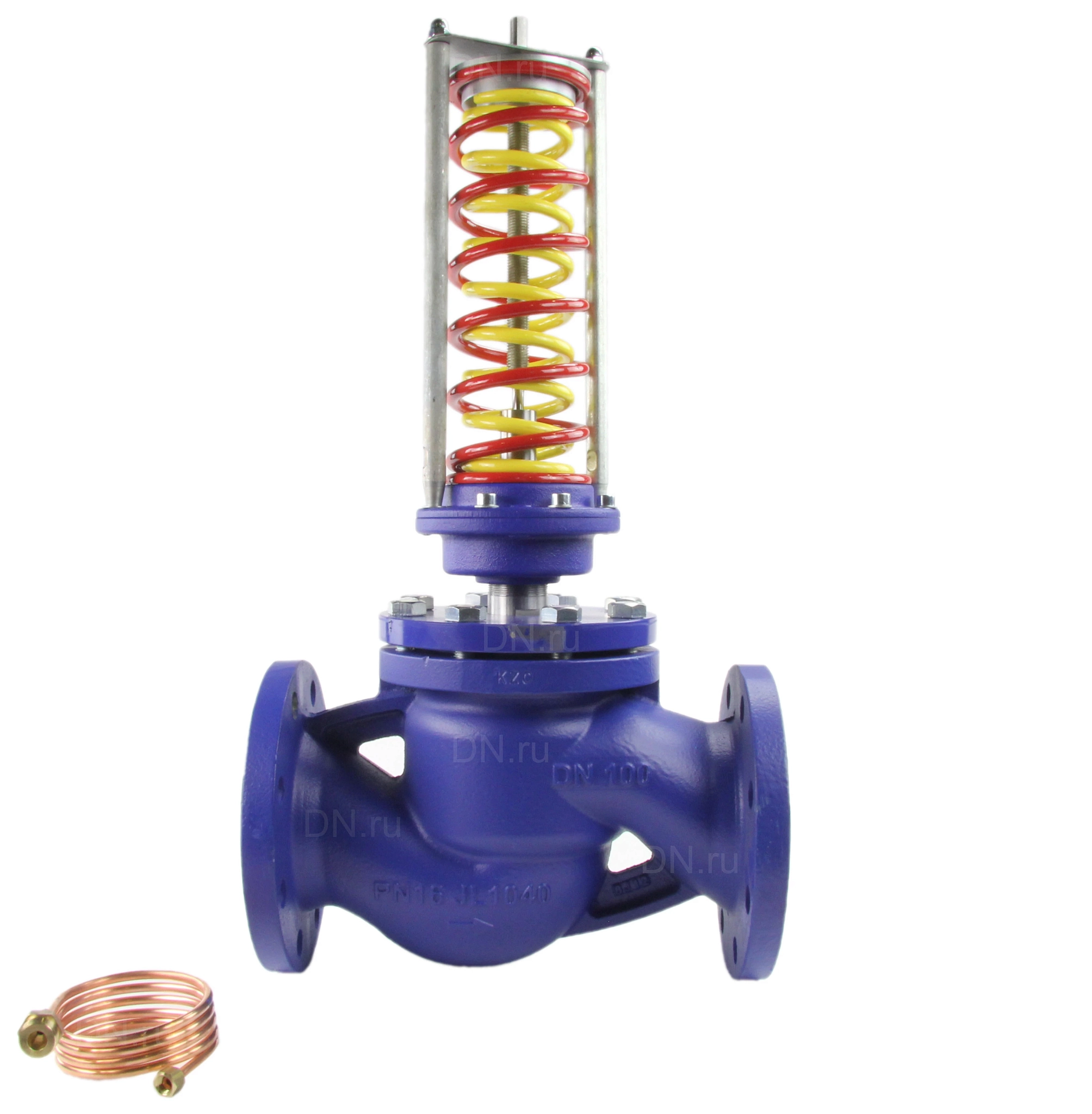

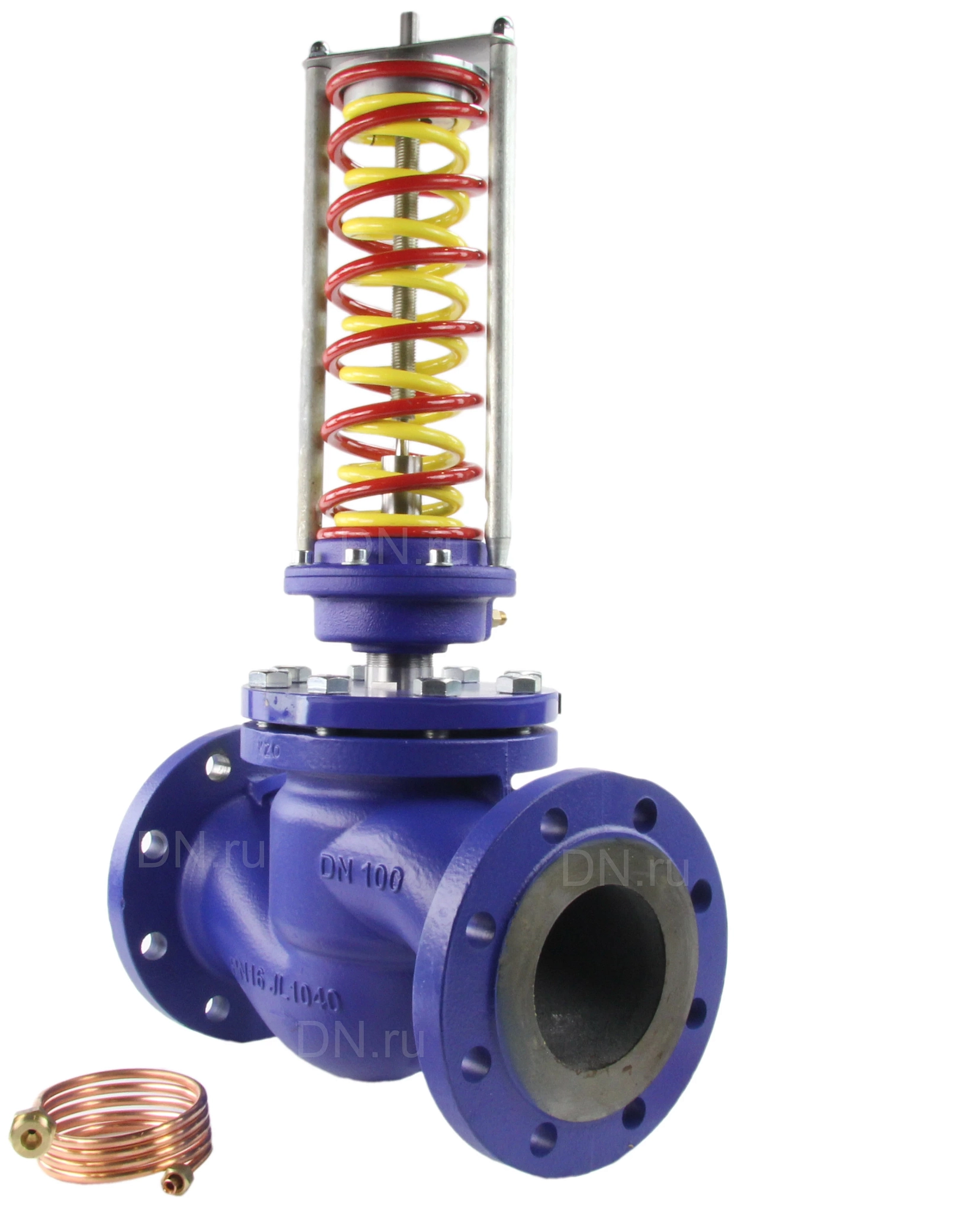

Регулятор давления до себя PRB1030N-F-DA Ду65 Ру16 Kvs63 прямого действия, серый чугун СЧ20, фланцевый, Tmax до 150°С, диапазон настройки 2 (1 - 4 кгс/см2)

Наличие: Красноярск

Артикул: D230-09693

Страна производитель: Россия

Диаметр: Ду65

Применение: водоснабжение

от 66 252.10 ₽/шт

Получить предложение

К заявке

Остались вопросы по продукции?

Нашли дешевле?

Помощь с выбором

Подобрать аналог

Описание

Характеристики

Описание

Регуляторы давления "до себя" предназначены для автоматического поддержания заданного давления рабочей среды после объекта (до себя) путем изменения расхода.

Регуляторы давления прямого действия являются регулирующими устройствами, использующими для перемещения регулирующего органа энергию протекающей среды.

Регулятор представляет собой нормально закрытый регулирующий орган, принцип действия которого основан на уравновешивании силы упругой деформации пружины настройки и силы, создаваемой разностью давлений в мембранных камерах привода.

Технические характеристики регулятора давления "до себя" PRB1030N-F-DA Ду65 Kvs63-2:

Тип регулятора давления - до себя
Тип исполнения регулятора - нормально закрытый
Номинальный диаметр - DN65
Пропускная способность Kvs - 63 м³/ч
Динамический диапазон регулирования - 1:50
Максимальное давление - 16 бар
Тип присоединения - Фланцевый
Внутренний диаметр фланца - 65 мм
Диаметр отверстий фланца - 16 мм
Количество отверстий фланца - 4 шт
Рабочая среда - Вода, пар, растворы этиленгликоля и пропиленгликоля (до 65%) и другие негорючие, взрывобезопасные, жидкие нетоксичные среды
Температура рабочей среды - От 5°С до +150°С
Материал корпуса - Чугун серый GG20/СЧ20/EN-GJL-200
Климатическое исполнение - УХЛ3
Температура окружающей среды - От 5°С до +50°С
Герметичность в затворе - по классу A ГОСТ 9544-2015
Срок службы - 10 лет
Страна происхождения - Россия
Ход штока - 16 мм
Вес - 28.3 кг

Ду65 Ру16 Kvs63, диапазон настройки 2 (1 - 4 кгс/см2) PRB1030N-F-DA Ду65 Kvs63-2

Весогабаритные и установочные параметры регулятора давления "до себя" PRB1030N-F-DA Ду65 Kvs63-2:

DN - 65 мм
L - 290 мм
H - 676 мм
H1 - 583 мм

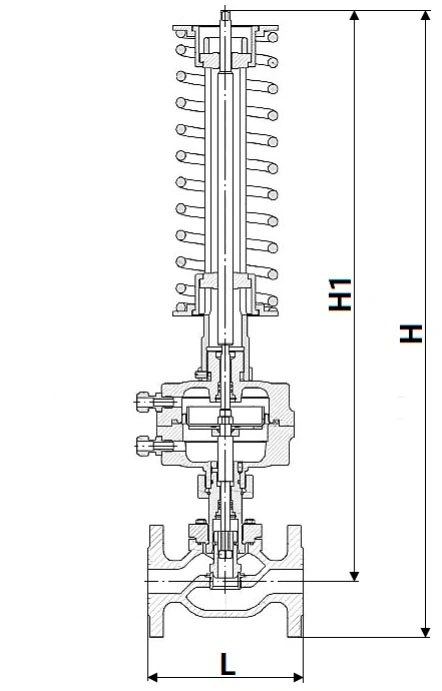

Эскиз размеров регулятора давления "до себя" PRB1030N-F-DA Ду65 Kvs63-2

Материалы регуляторов давления "до себя" PRB1030N-F-DA Ду65 Kvs63-2:

№	Наименование деталей	Материал	Элемент
1	Корпус	чугун СЧ20	I Клапан
2	Седло	сталь 20Х13
3	Крышка с нижней частью мембранной коробки	сталь 20
4	Поршень
5	Гайка
6	Уплотнение разгрузочной камеры
7	Направляющая
8	Прокладка
9	Болт		II Привод
10	Нижняя часть мембранной коробки	сталь 20
11	Верхняя часть мембранной коробки	сталь 20
12	Штуцер «Г»
13	Штуцер «Ж»
14	Штифт
15	Гайка
16	Шайба
17	Поршень мембраны
18	Мембрана	NBR
19	Шайба
20	Уплотнение штока	резинофторопластовое
21	Шток	сталь 40Х13
22	Прокладка
23	Прокладка		III Задатчик
24	Гайка накидная
25	Штифт
26	Кольцо стопорное
27	Труба
28	Фиксатор пружины
29	Тарелка
30	Тарелка
31	Фиксатор пружины
32	Пружина	сталь 60С2А
33	Втулка-зацеп
34	Винт регулировочный	сталь 45
35	Стопорный винт
36	Пластина
37	Гайка
38	Стойка

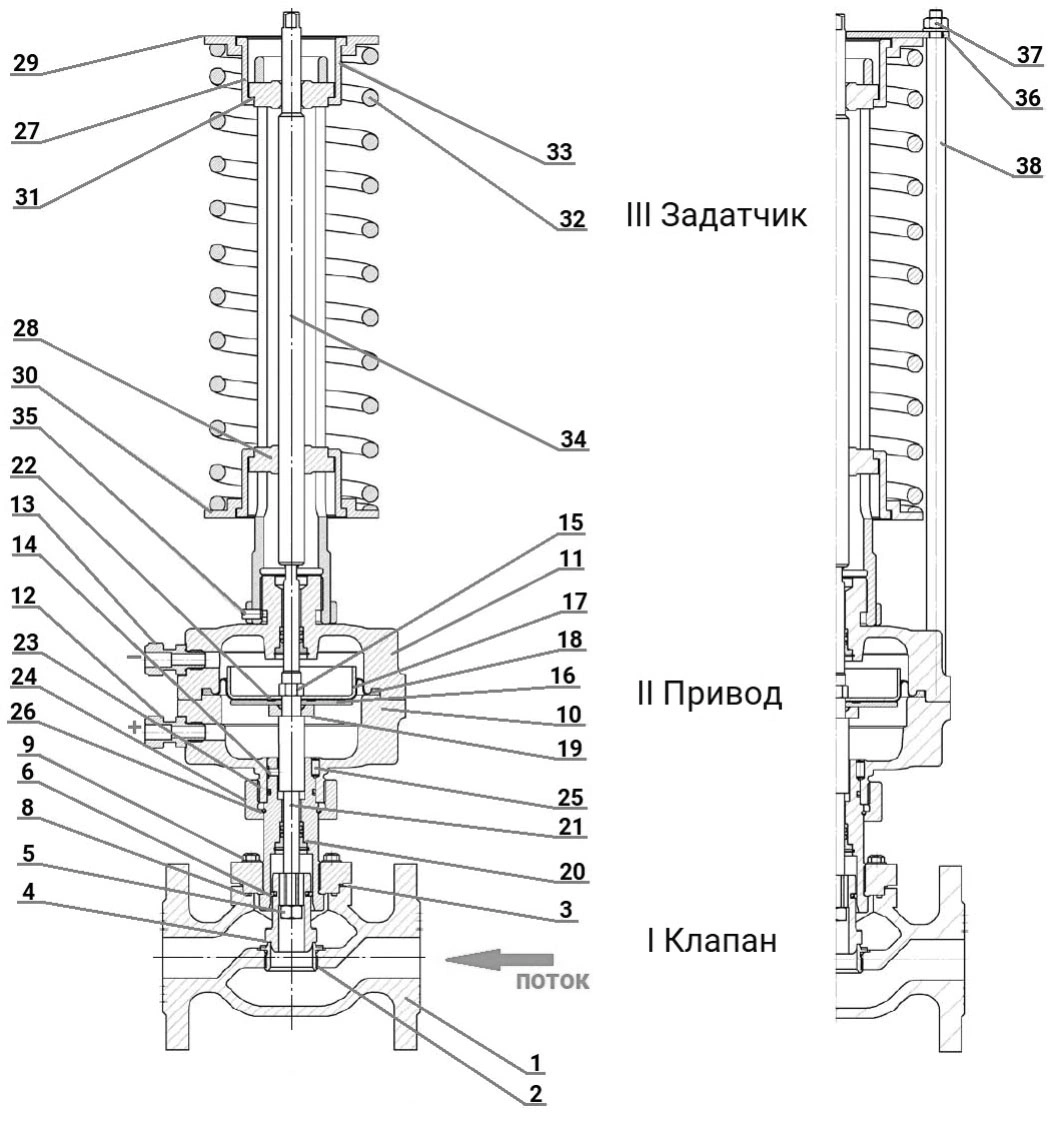

Эскиз материалов деталей регулятора давления до себя PRB1030N-F-DA Ду65 Ру16 Kvs63-2

Характеристики

Страна производитель

Россия

Диаметр

Ду65

Тип присоединения

фланцевый

Применение

водоснабжение

Давление номинальное

16 бар

Среда

пропиленгликоль

Срок службы

10 лет
