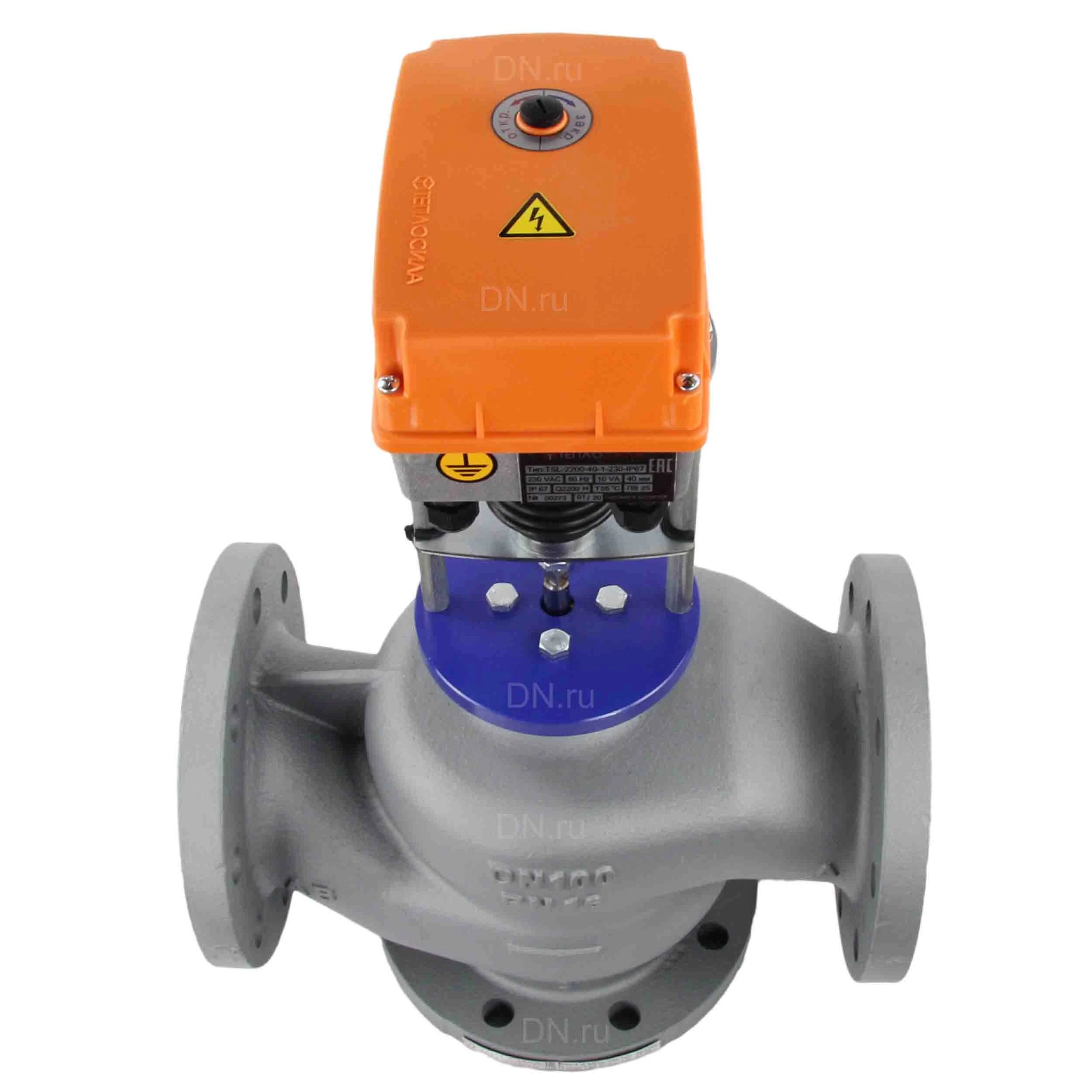

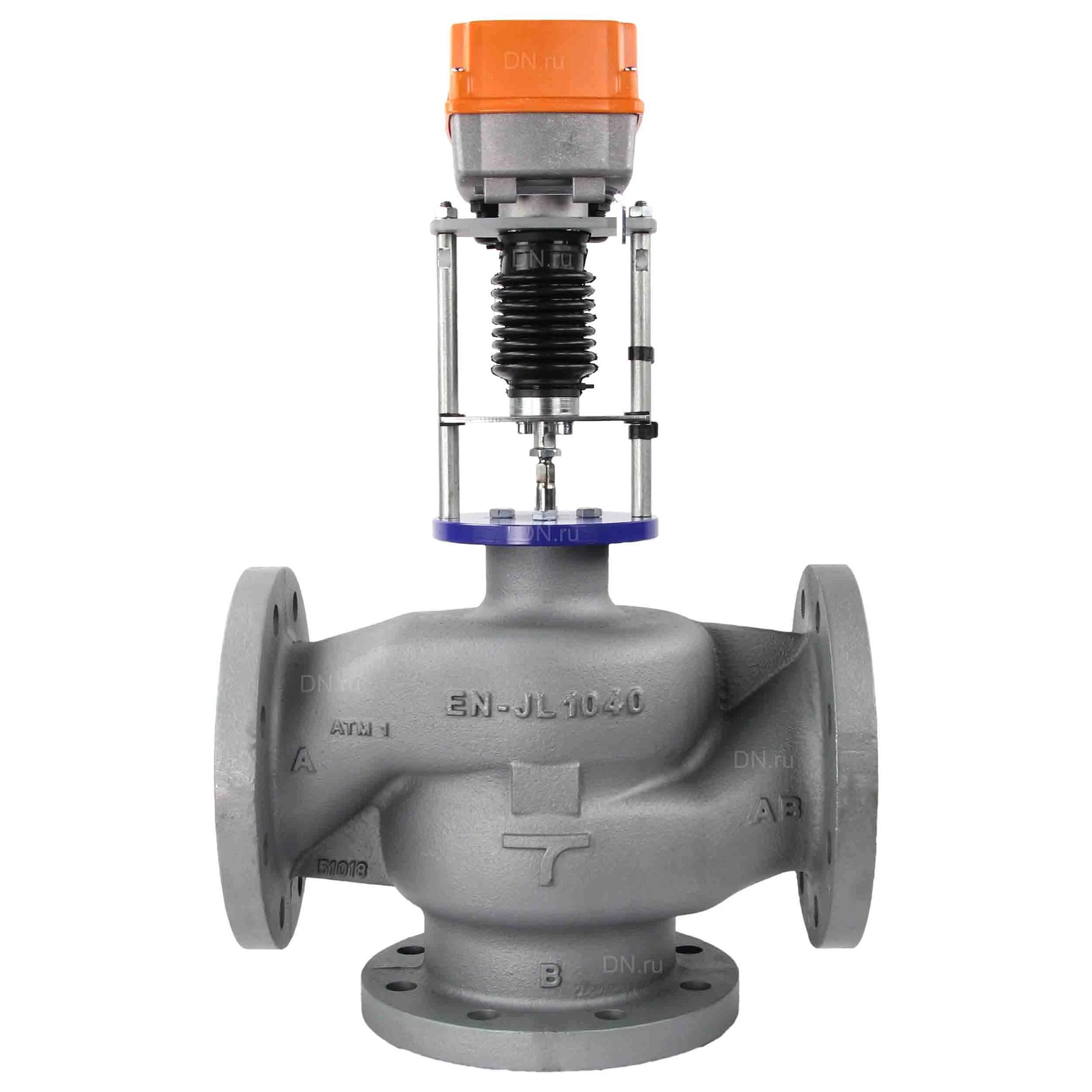

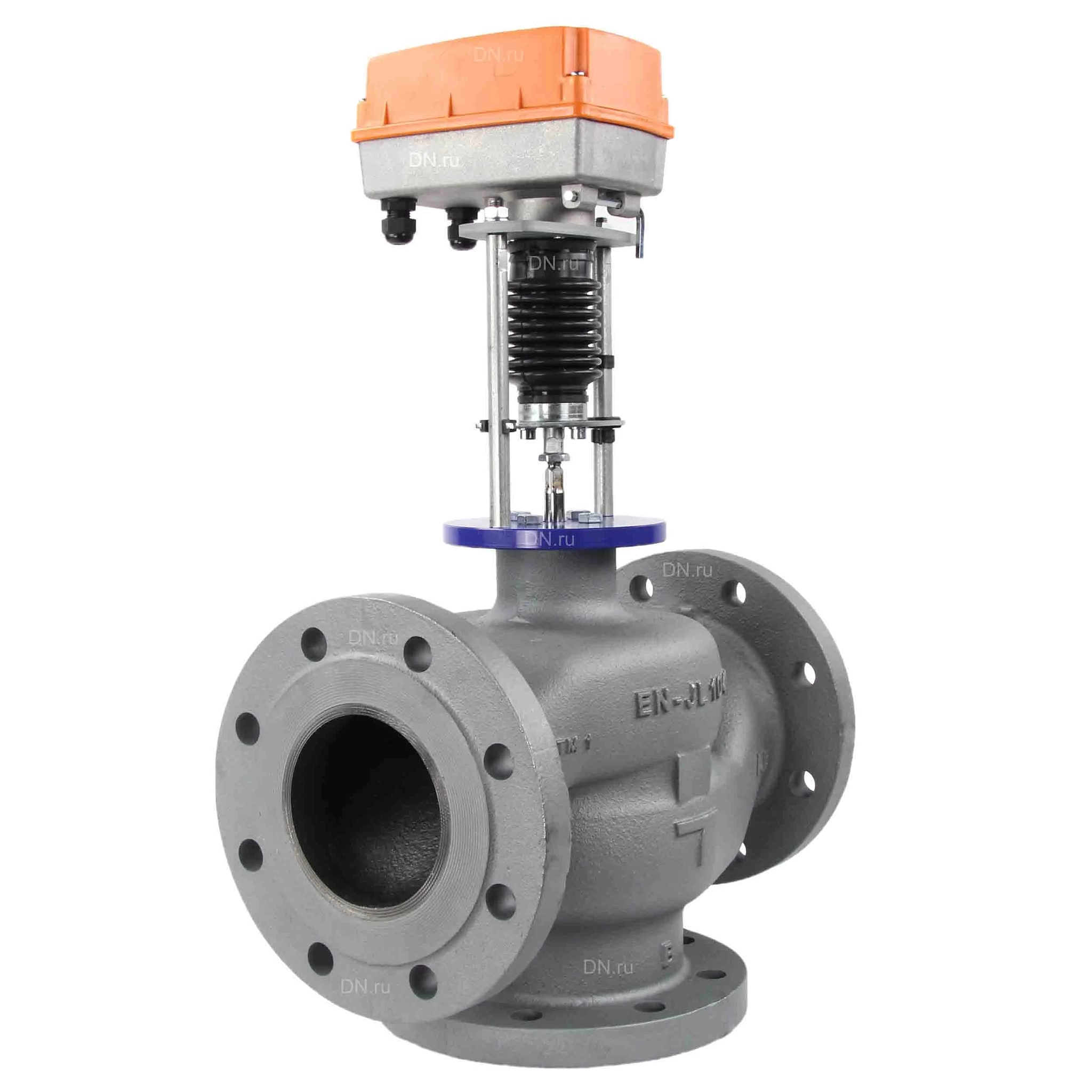

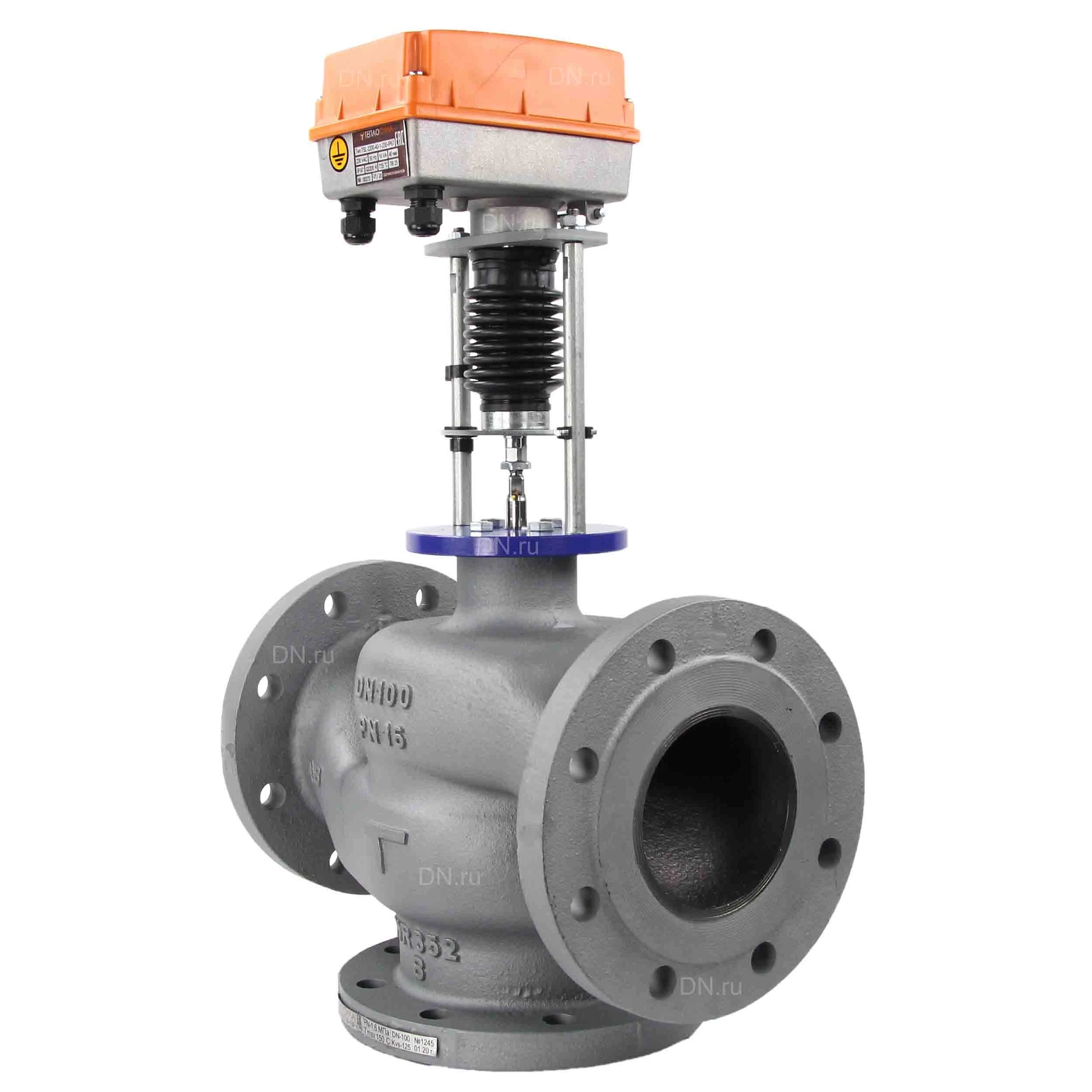

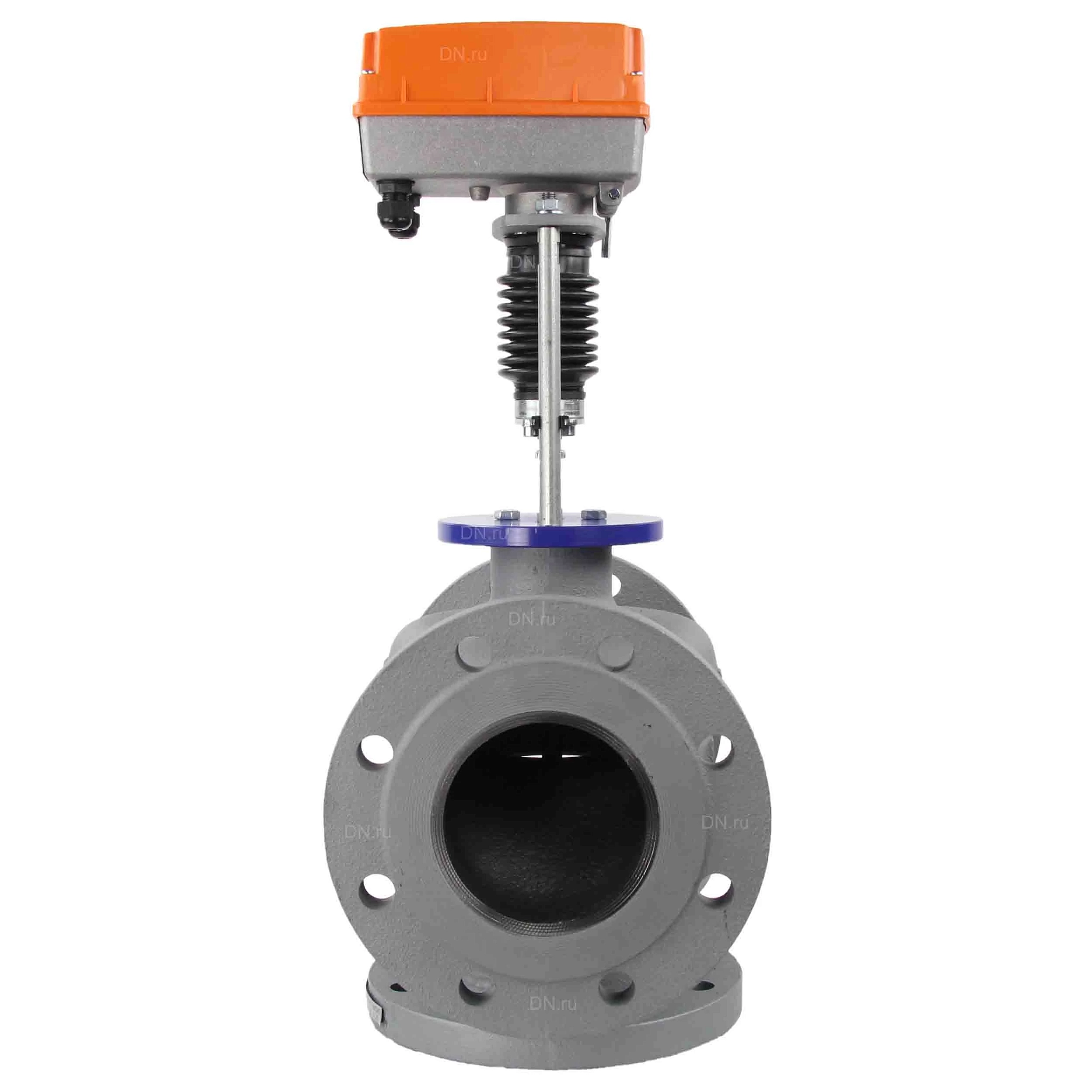

Клапан регулирующий трехходовой TRV-3 Ду15 Ру16 с электроприводом TSL-1600-25-1R-230-IP67 (с функцией реверса)

Наличие: Красноярск

Артикул: D230-02653

Бренд: Теплосила

Страна производитель: Беларусь

Диаметр: Ду15

Применение: вентиляция и стационарное кондиционирование

от 105 257.94 ₽/шт

Получить предложение

К заявке

Остались вопросы по продукции?

Нашли дешевле?

Помощь с выбором

Подобрать аналог

Описание

Характеристики

Описание

Клапан регулирующий седельный TRV-3 с электроприводом TSL предназначен для регулирования расхода рабочей среды, протекающей по трубопроводу в системах автоматического регулирования технологических процессов.

Среда: вода, 30% водный раствор этиленгликоля;
Условный проход: 15 мм;
Условное давление: 16 бар;
Max перепад давления: 10 бар;
Температура рабочей среды: от + 5 до +150 °С;
Температура окружающей среды: от +5 до +50 °С;
Условная пропускная способность Kvs,± 10%: 0,63; 1,25; 1,6; 2,5; 4 м³/час;
Ход штока, ± 5%: 14 мм;
Пропускная характеристика: А→АВ-равнопроцентная, В→АВ-линейная;
Динамический диапазон регулирования: 1:50;
Климатическое исполнение: УХЛ 4 по ГОСТ 15150-69;
Управление: электропривод TSL-1600-1R (с функцией реверса);
Присоединение: фланцевое;
Производство: Беларусь;

Габаритные размеры

L: 130 мм (строительная длина)
H: 300 мм
H1: 65 мм
Масса: 6,1 кг

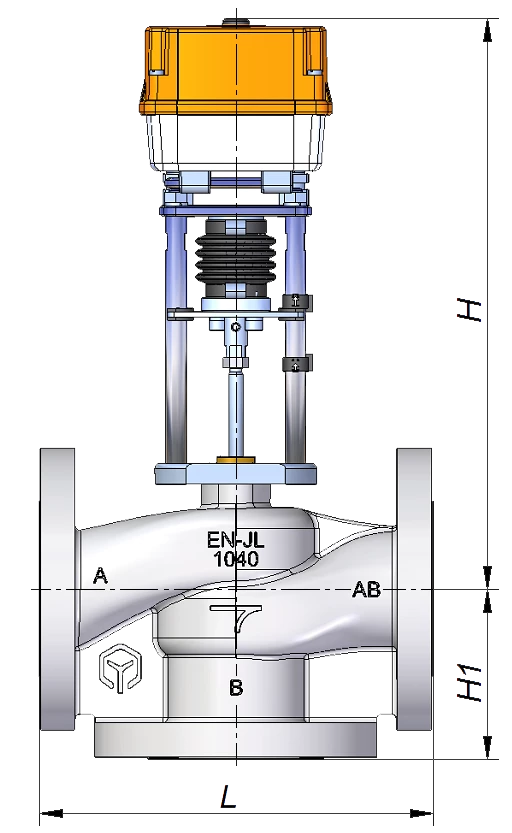

Чертеж Клапан регулирующий седельный TRV-3 с электроприводом TSL

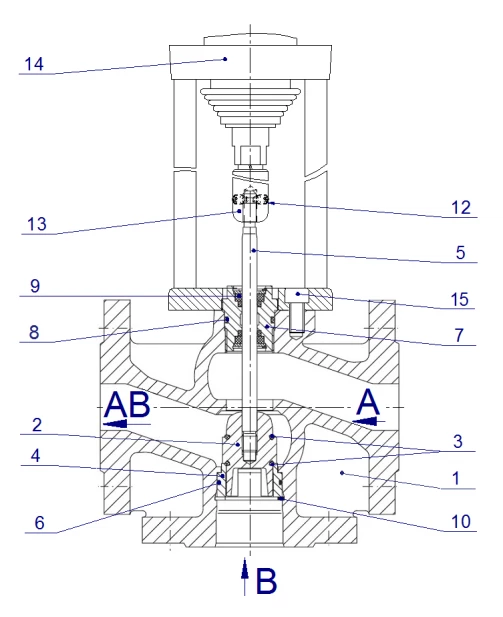

Материалы

1	Корпус	чугун
2	Плунжер	латунь CW614N
3	Уплотнительное кольцо плунжера	EPDM
4	Седло	коррозионностойкая сталь ГОСТ 5632
5	Шток	коррозионностойкая сталь ГОСТ 5632
6	Уплотнительное кольцо седла
7	Втулка
8	Уплотнение втулки
9	Уплотнительный узел штока	направляющие – PTFE, прокладки – EPDM
10	Кольцо стопорное
11	Контргайка
12	Винт стопорный
13	Переходник
14	Электропривод
15	Винт крепежный
16	Крышка

Технические характеристики электропривода TSL-1600-1R

Климатическое исполнение для умеренной среды	(У3) умеренное
Номинальное напряжение электропитания	230 В 50 Гц
Потребляемая мощность, не более	10 В·А
Трехпозиционное управление	230 В 50 Гц
Полный ход	25 мм
Номинальное усилие	1600 Н
Усилие отключения	2000 Н
Скорость управления (настраиваемая)	25; 15; 10; 7,5 мм/мин
Режим работы	S2 - 10 мин; S4 - 25 %, максимальная частота 160 включений в час
Механическое присоединение	столбчатое или фланцевое
Местный указатель положения	есть
Ручное управление	есть
Степень защиты	IP67
Масса, не более	2,5 кг

Электрическая схема включения TSL-1600-1R

Характеристики

Бренд

Теплосила

Страна производитель

Беларусь

Диаметр

Ду15

Тип присоединения

фланцевый

Применение

вентиляция и стационарное кондиционирование

Давление номинальное

16 бар

Среда

вода

Управление

электропривод 220В
