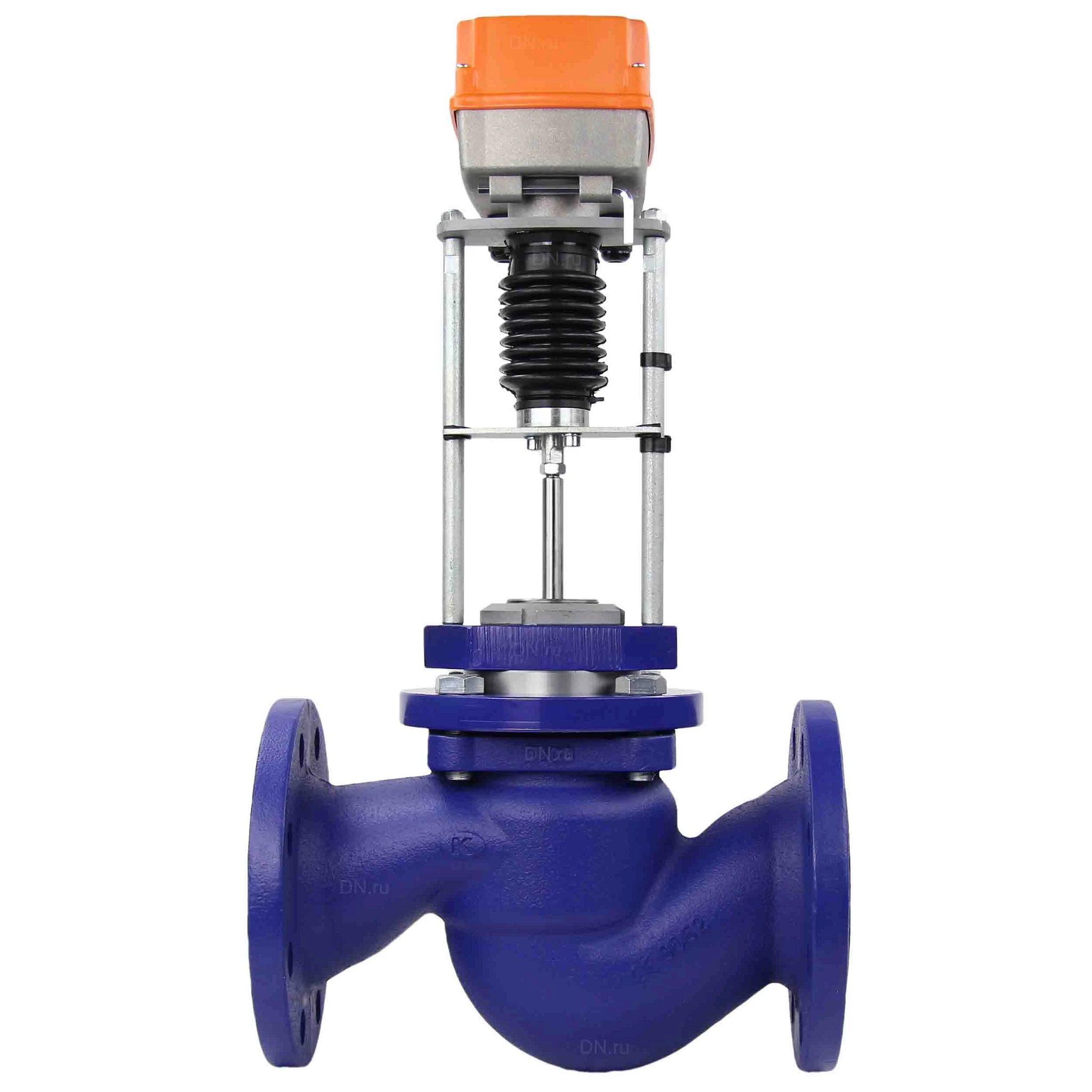

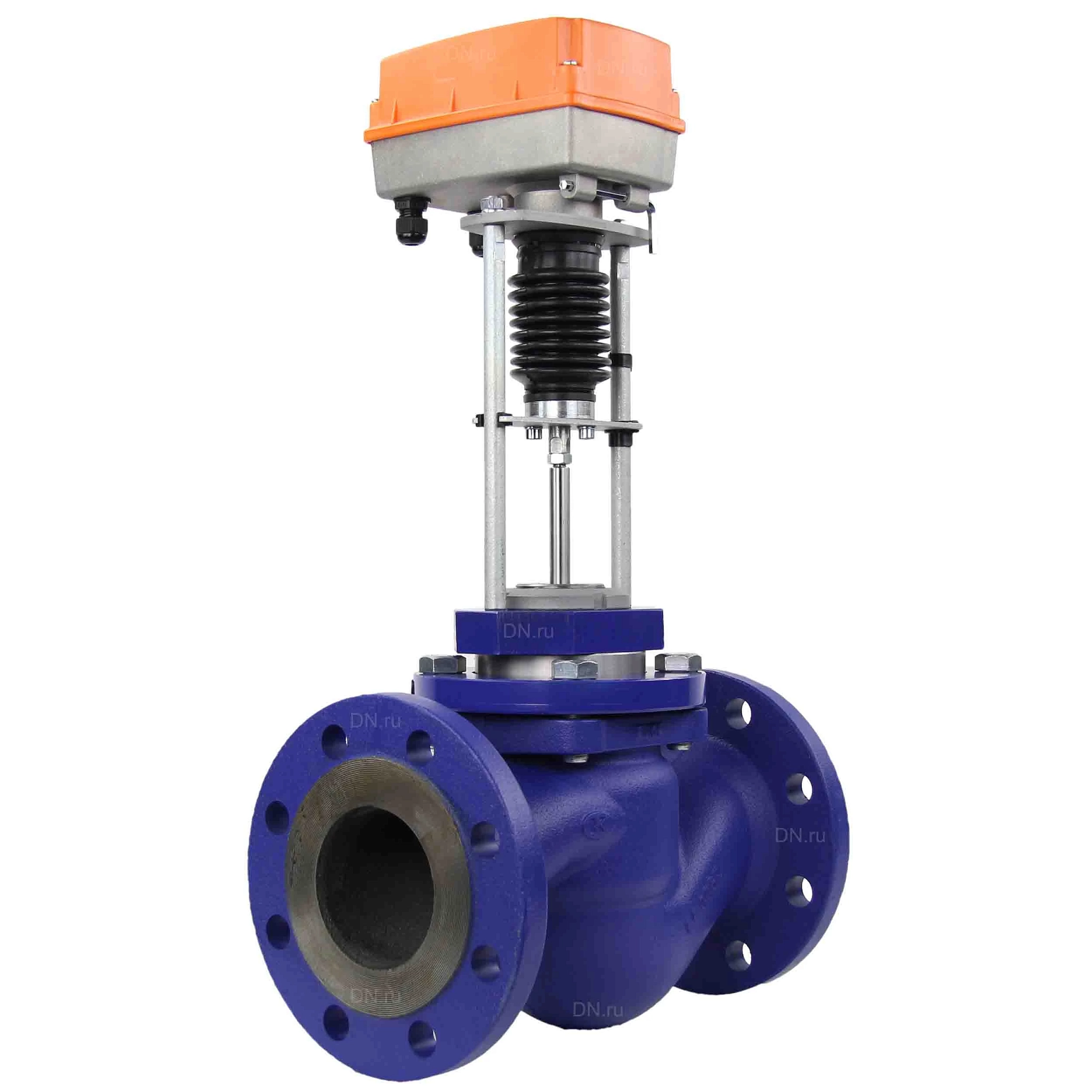

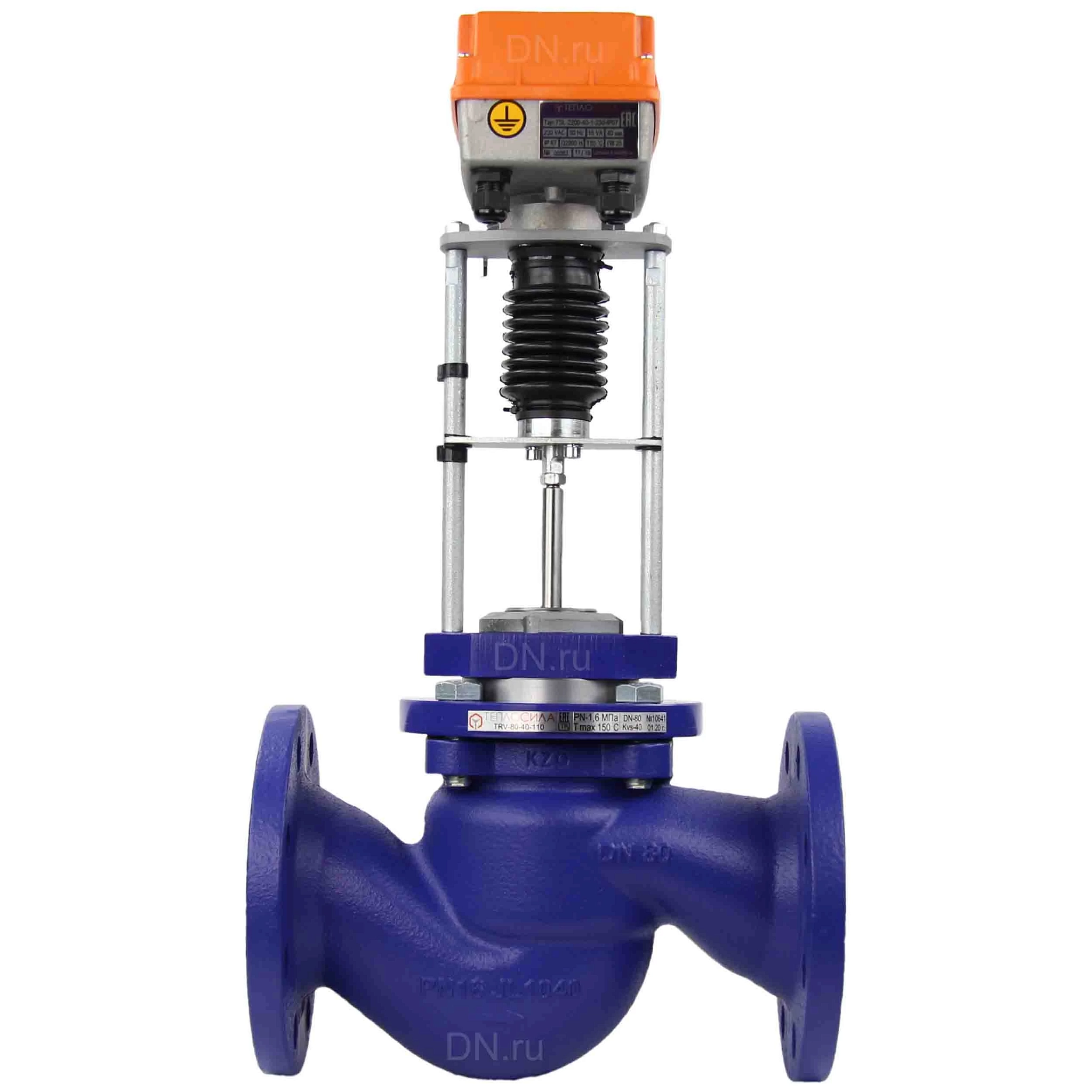

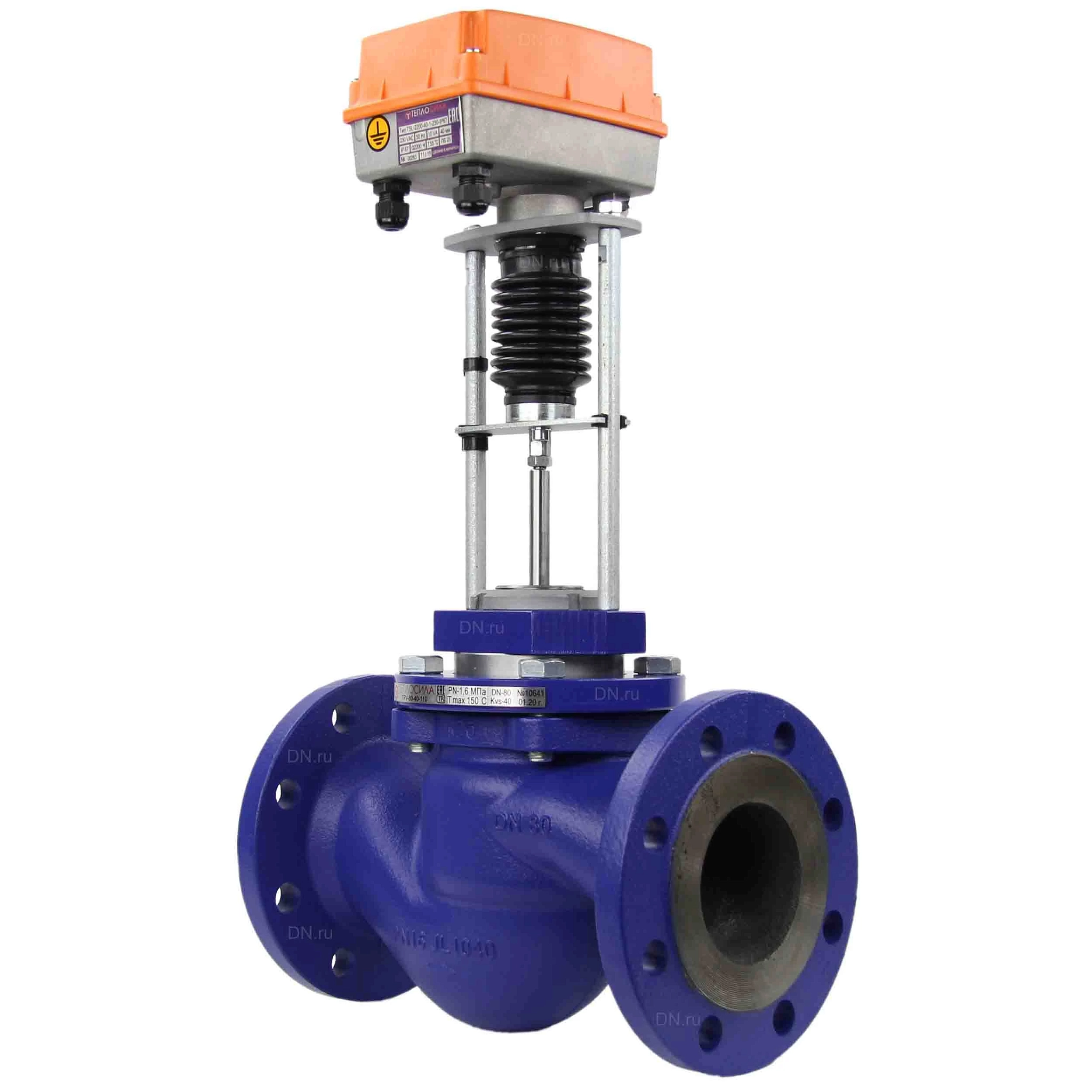

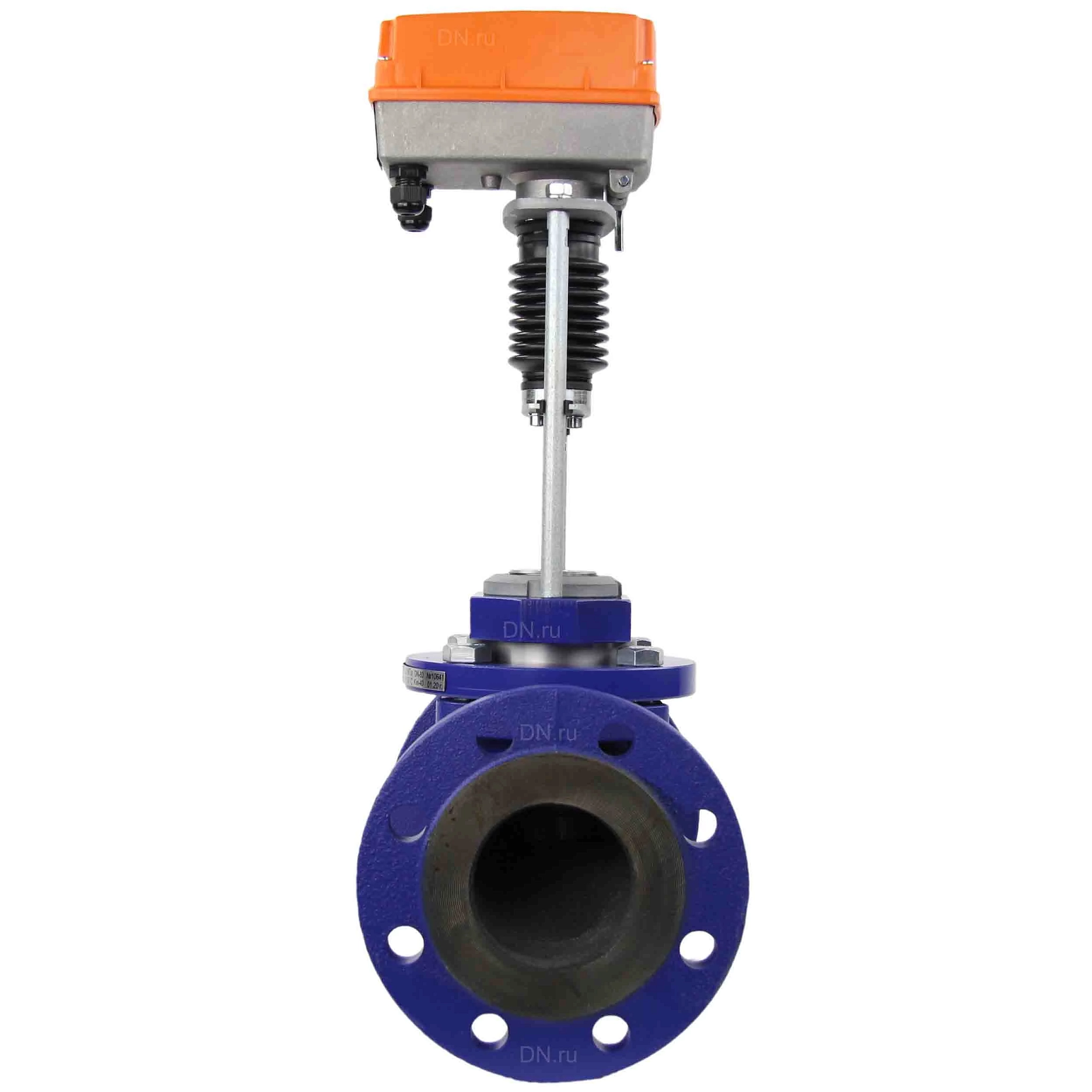

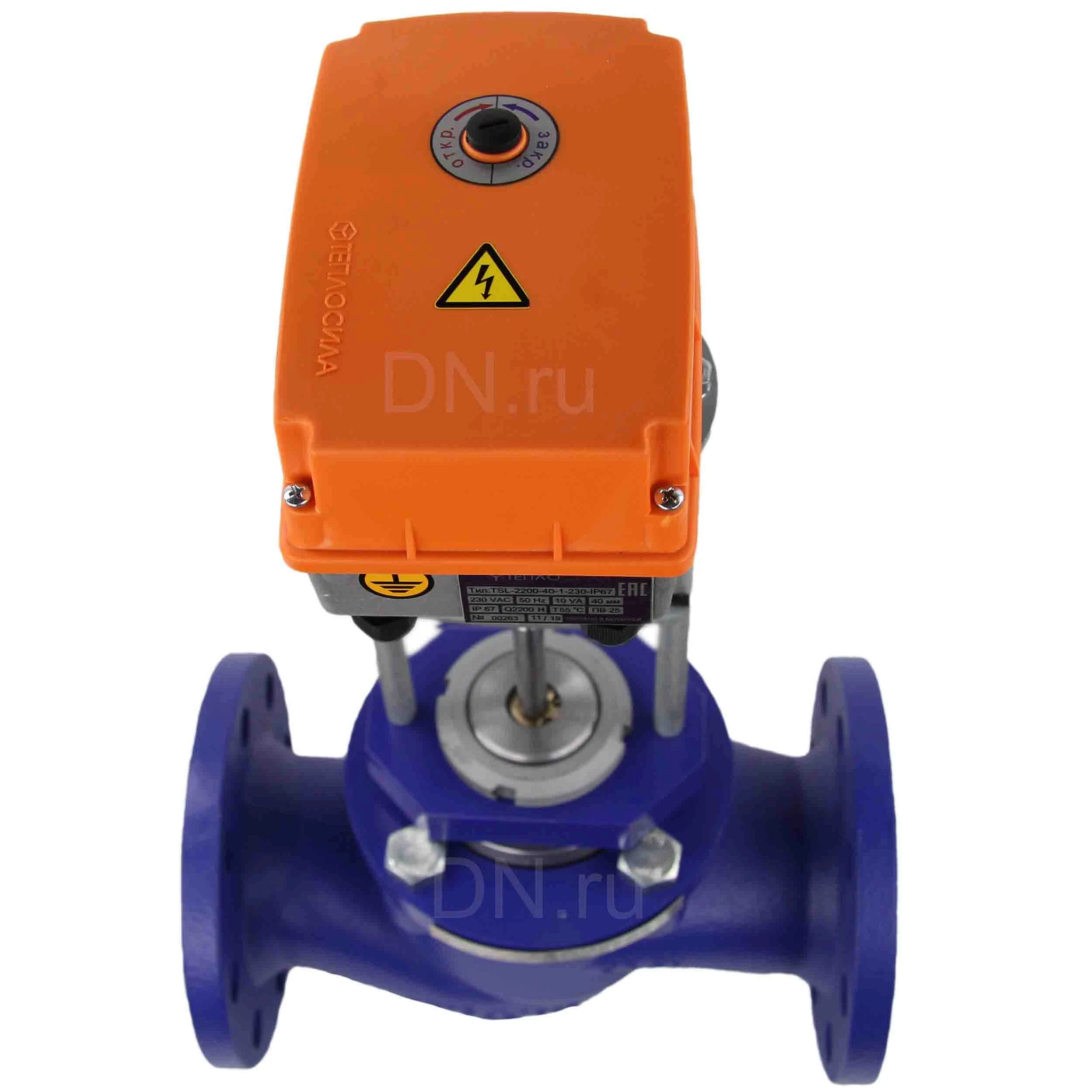

Клапан регулирующий двухходовой TRV (25ч945нж, 25ч945п) Ду100 Ру16 с электроприводом TSL-2200-25-1R-230-IP67 (с функцией реверса)

Наличие: Красноярск

Артикул: D230-01730

Бренд: Теплосила

Страна производитель: Беларусь

Диаметр: Ду100

Применение: вентиляция и стационарное кондиционирование

от 186 439.18 ₽/шт

Получить предложение

К заявке

Остались вопросы по продукции?

Нашли дешевле?

Помощь с выбором

Подобрать аналог

Описание

Характеристики

Описание

Клапан регулирующий седельный TRV с электроприводом TSL предназначен для регулирования расхода рабочей среды, протекающей по трубопроводу в системах автоматического регулирования технологических процессов.

Среда: вода, 30% водный раствор этиленгликоля;
Условный проход: 100 мм;
Условное давление: 16 бар;
Max перепад давления: 10 бар;
Температура рабочей среды: от + 5 до +150 °С;
Температура окружающей среды: от +5 до +50 °С;
Условная пропускная способность Kvs,± 10%: 63; 80; 100; 125; 160 м³/час;
Коэффициент начала кавитации Z: 0,4;
Ход штока, ± 5%: 40 мм;
Динамический диапазон регулирования: 1:50;
Климатическое исполнение: УХЛ 4 по ГОСТ 15150-69;
Управление: электропривод TSL-2200-1R (с функцией реверса);
Присоединение: фланцевое;
Производство: Беларусь;

Габаритные размеры

L: 350 мм (строительная длина)
H: 510 мм
H1: 110 мм
Масса: 40 кг

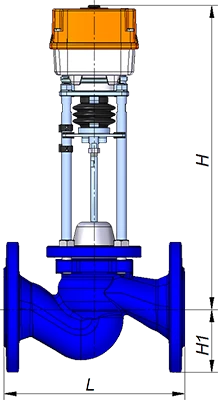

Чертеж Клапан регулирующий седельный TRV с электроприводом TSL

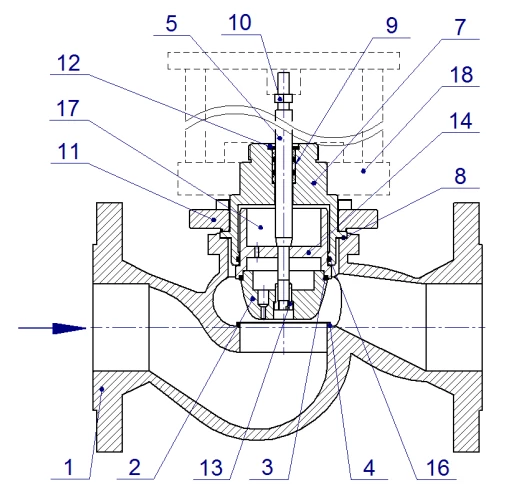

Материалы

1,7	Корпус	чугун
2	Плунжер	нержавеющая сталь 40х13
3	Уплотнительное кольцо	EPDM
4	Седло	нержавеющая сталь 40х13
5	Шток	нержавеющая сталь 40х13
6	Кольцо плунжера
8	Уплотнение крышки
9	Уплотнительный узел штока	направляющие – PTFE, прокладки – EPDM
10,13	Гайка
11	Крышка клапана	сталь 20
12	Гайка уплотнения штока
14	Поршень
16	Уплотнение
17	Разгрузочная камера
18	Электрический исполнительный механизм

Технические характеристики электропривода TSL-2200-1R

Климатическое исполнение для умеренной среды	(У3) умеренное
Номинальное напряжение электропитания	230 В 50 Гц
Потребляемая мощность, не более	10 В·А
Трехпозиционное управление	230 В 50 Гц
Полный ход	40 мм
Номинальное усилие	2200 Н
Усилие отключения	2700 Н
Скорость управления (настраиваемая)	25; 15; 10; 7,5 мм/мин
Режим работы	S2 - 10 мин; S4 - 25 %, максимальная частота 160 включений в час
Механическое присоединение	столбчатое или фланцевое
Местный указатель положения	есть
Ручное управление	есть
Степень защиты	IP67
Масса, не более	4,5 кг

Электрическая схема включения TSL-2200-1R

Характеристики

Бренд

Теплосила

Страна производитель

Беларусь

Диаметр

Ду100

Тип присоединения

фланцевый

Применение

вентиляция и стационарное кондиционирование

Давление номинальное

16 бар

Среда

вода

Управление

электропривод 220В
