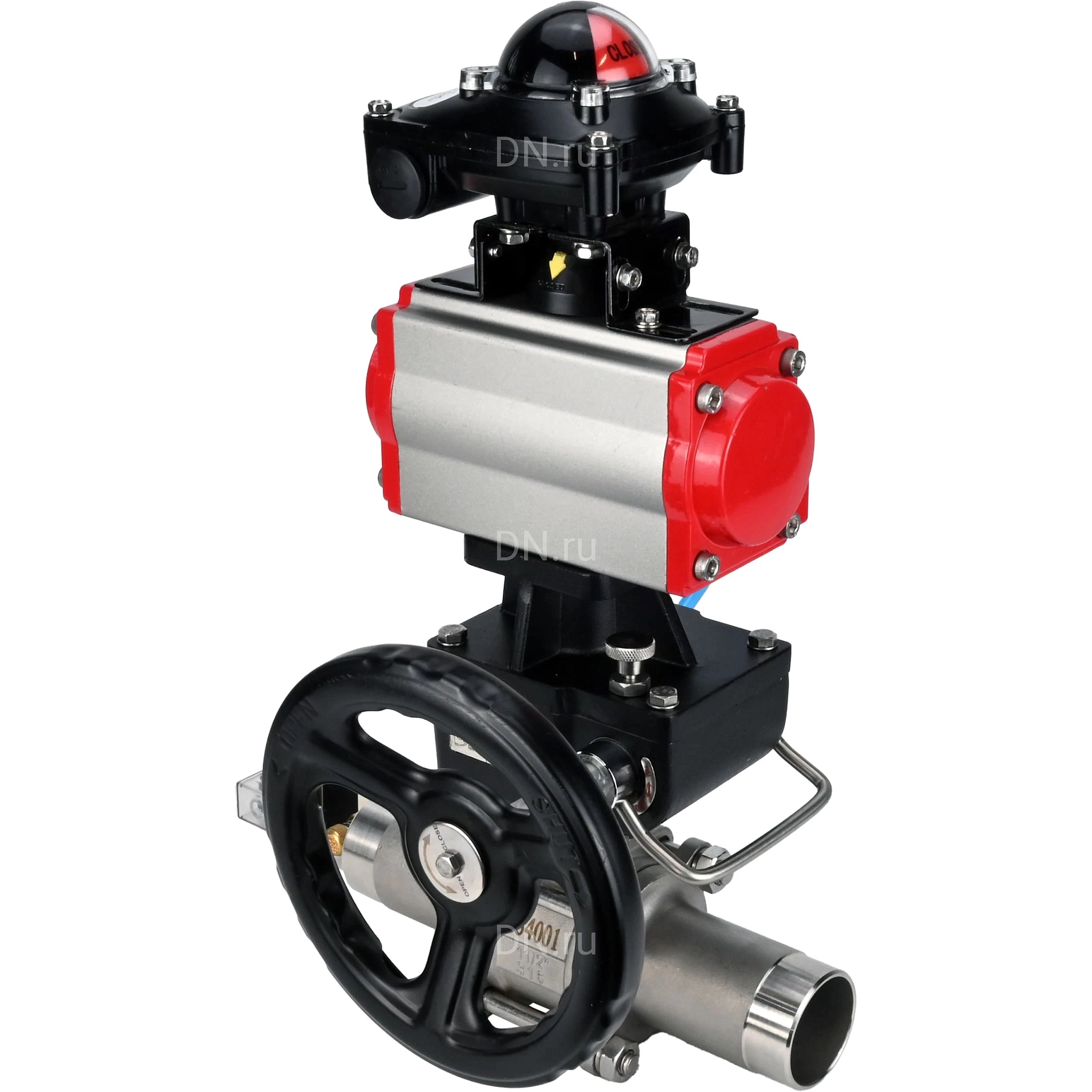

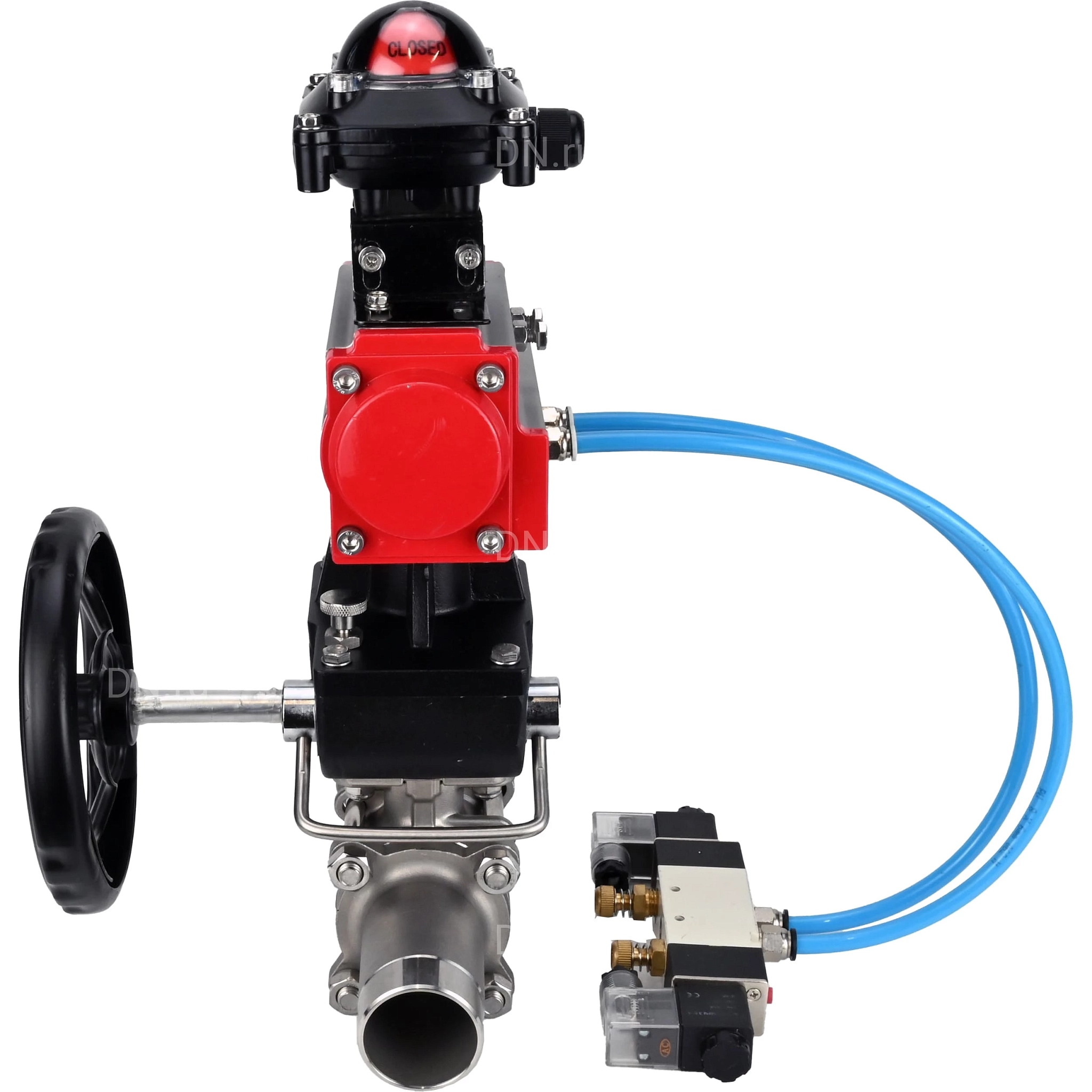

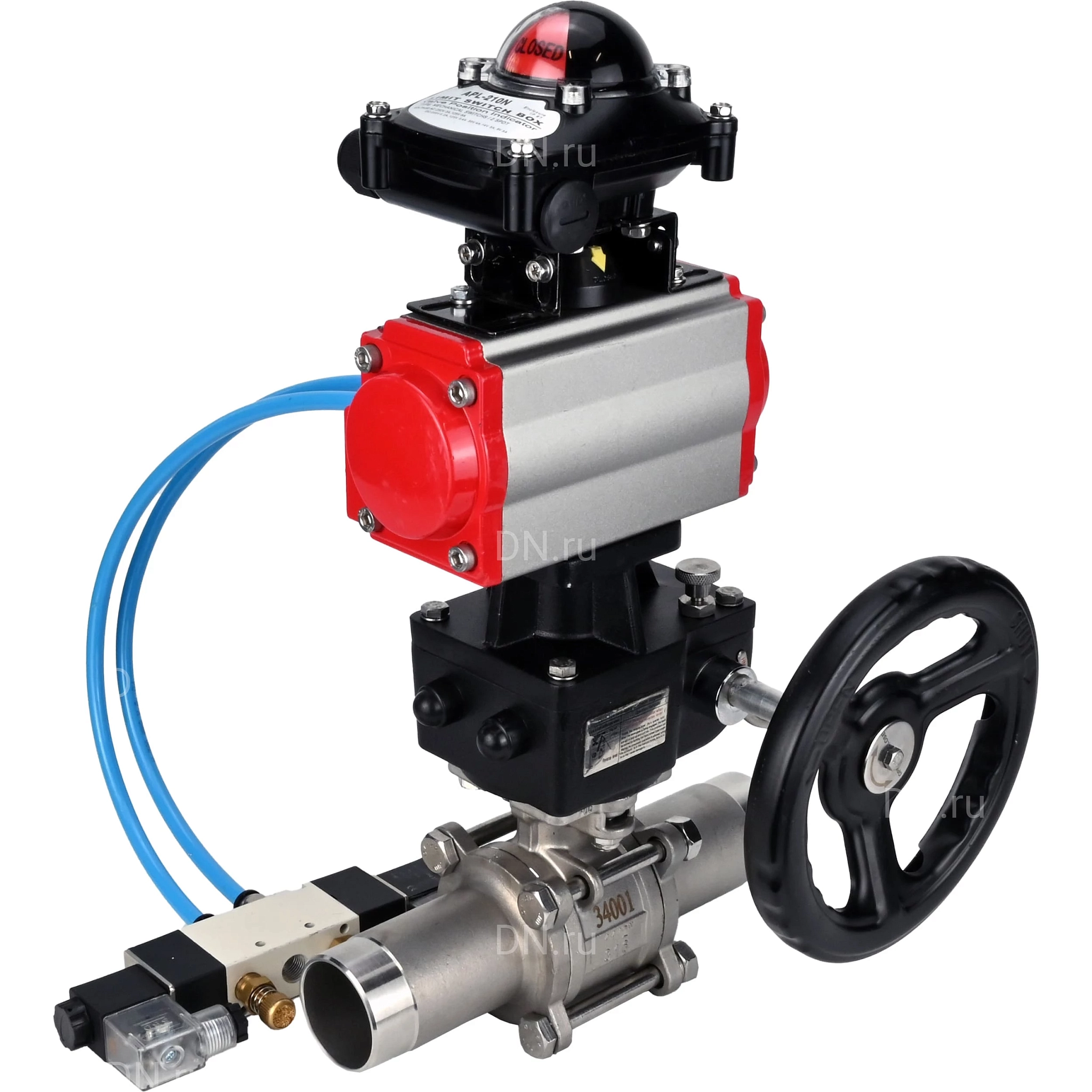

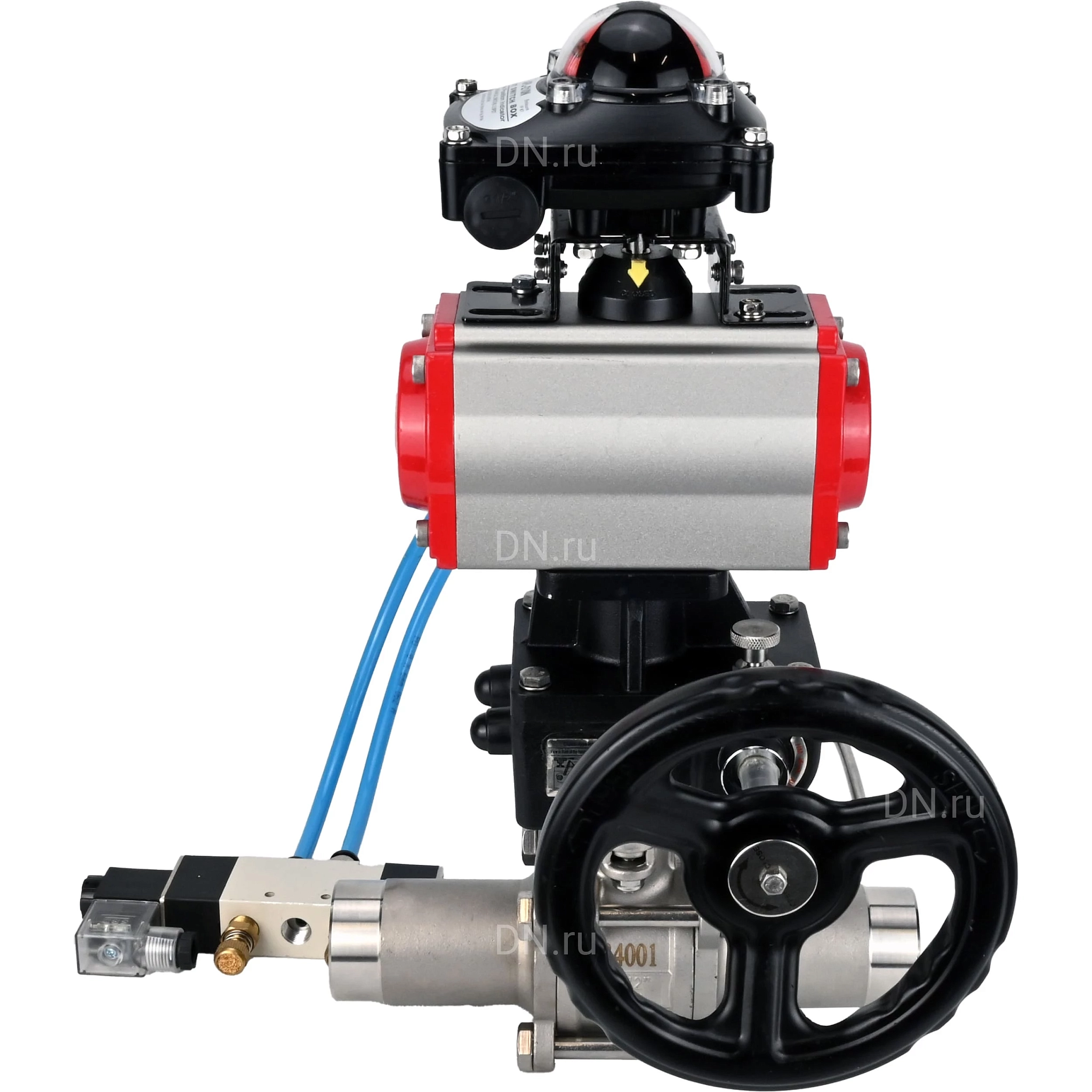

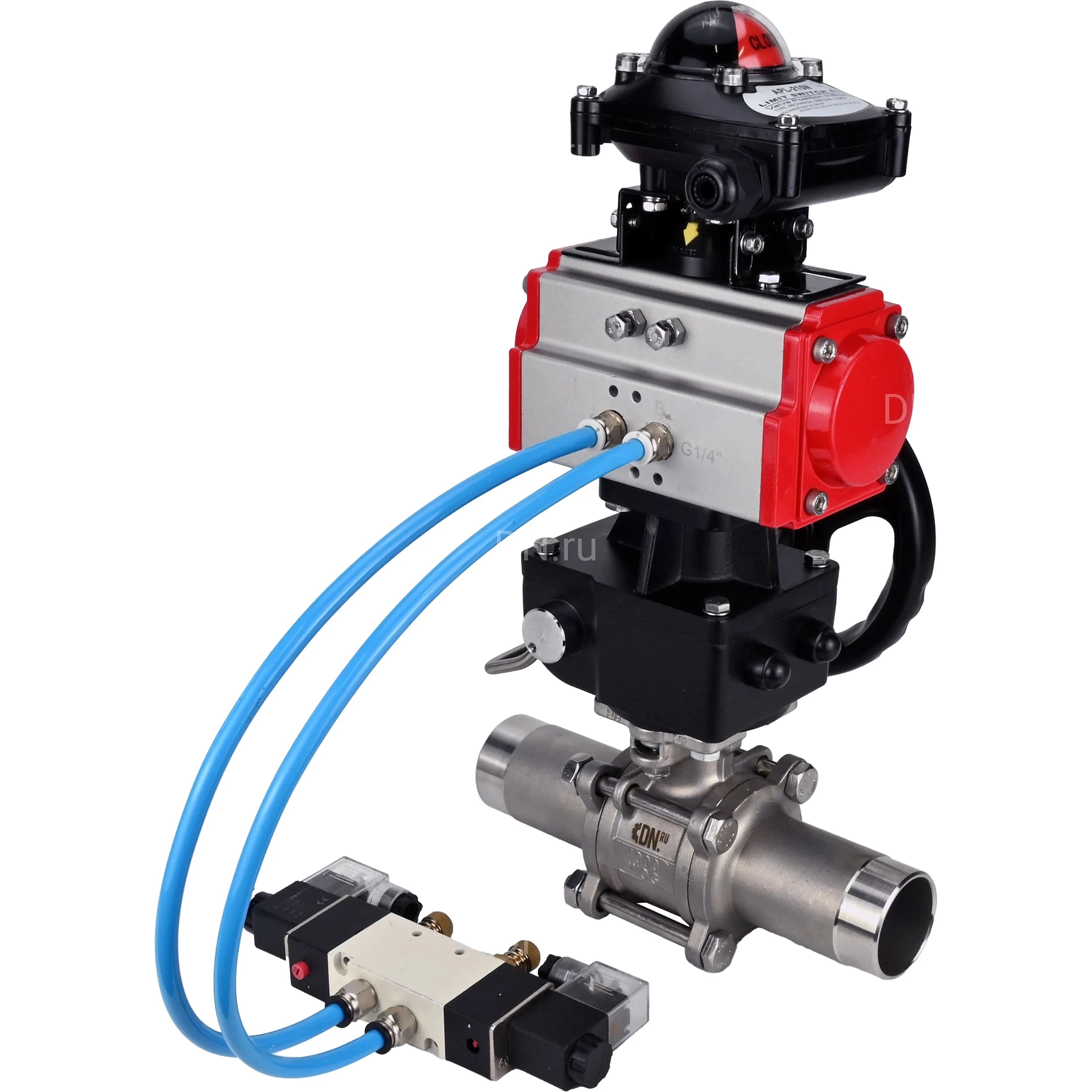

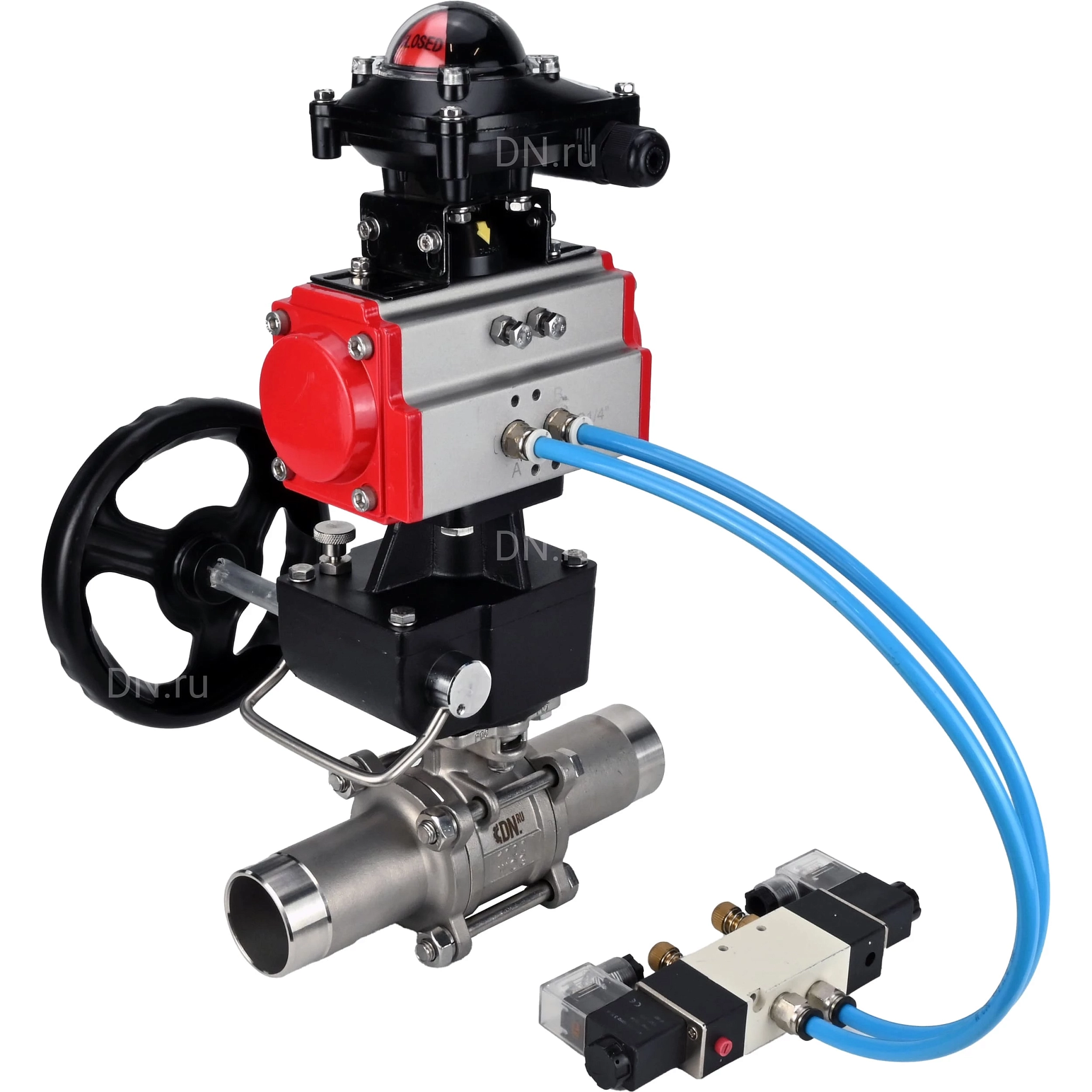

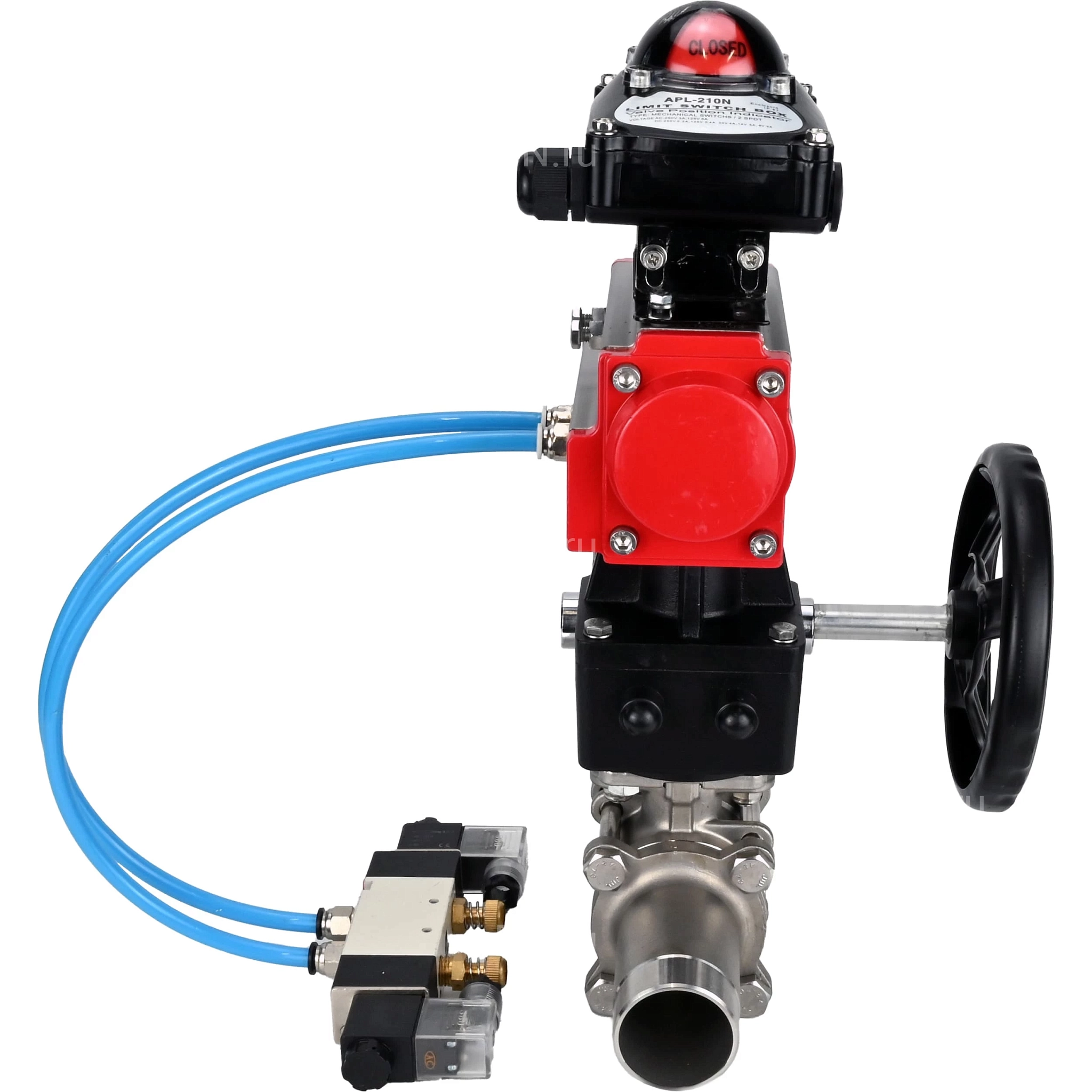

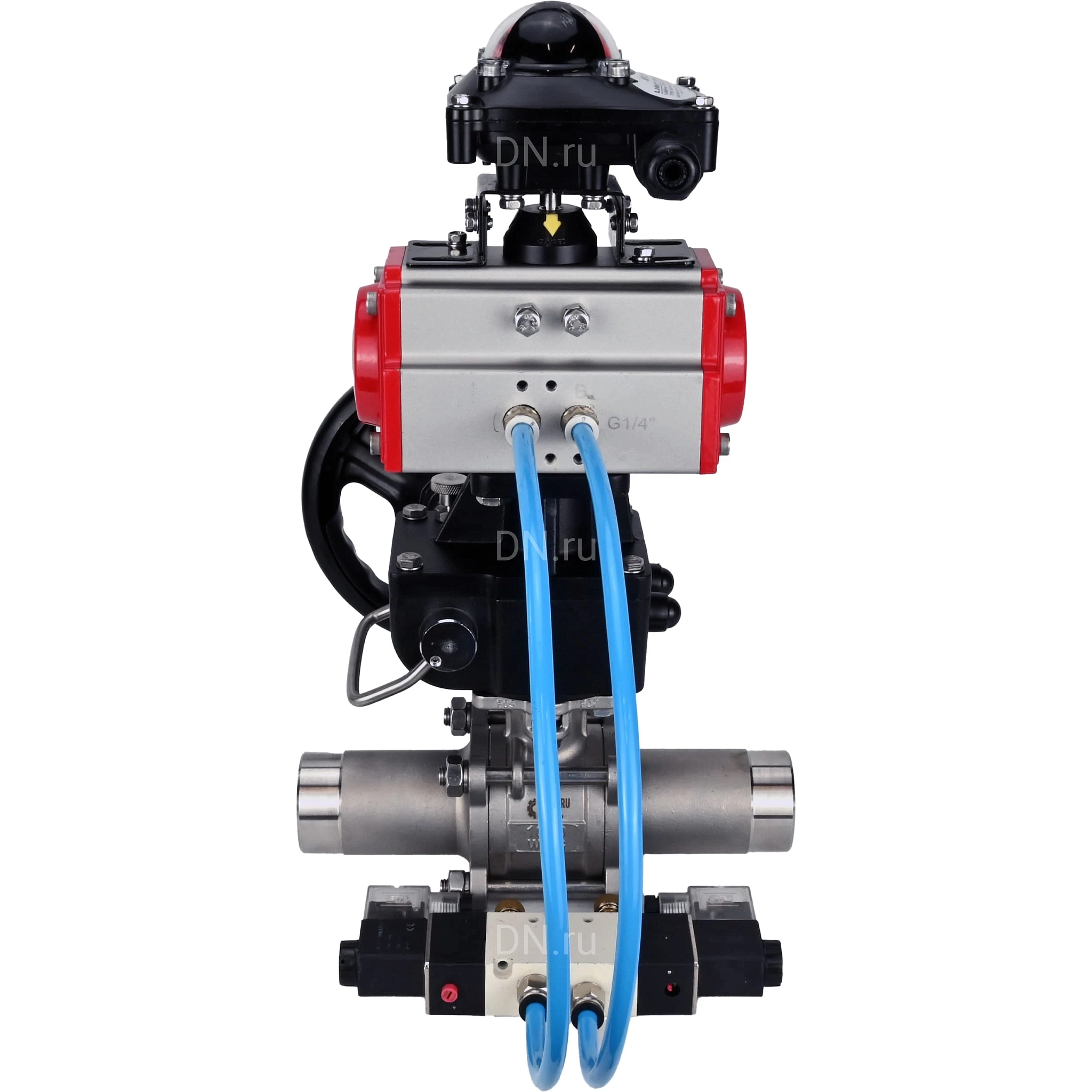

Кран шаровой Ду65 Ру25, полнопроходной, трехсоставной, нержавеющая сталь 316, PTFE, под приварку, с пневмоприводом PA-DA-083, с пневмораспределителем 4V320-08 AC220V, БКВ APL-210N, ручным Дублером MON2-450-T28-ISO (BV3232P(3pc)-FP-W-ISO-H LONG)
Кран шаровой BV3232P(3pc)-FP-W-ISO-H LONG применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов серии BV3232P(3pc)-FP-W-ISO-H LONG возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Пневматический привод PA-DA-083 двойного действия предназначен для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие. Пневмораспределитель 4V320-08 AC220V (подключение со шлангом) служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Блок концевых выключателей APL-210N – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей. Ручной дублер MON2-450-T28-ISO с червячной передачей и понижающим редуктором HDM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические параметры крана шарового BV3232P(3pc)-FP-W-ISO-H LONG Ду65 Ру25 BV3232P(3pc)-FP-W-ISO-H LONG Ду65 Ру25 c пневмоприводом PA-DA-083 двойного действия, пневмораспределителем 4V320-08 AC220V (подключение со шлангом), БКВ APL-210N, ручным дублером MON2-450-T28-ISO:
|
Кран шаровой Ду65 Ру25, полнопроходной, трехсоставной, нержавеющая сталь 316, PTFE, под приварку, с пневмоприводом PA-DA-083, с пневмораспределителем 4V320-08 AC220V, БКВ APL-210N, ручным Дублером MON2-450-T28-ISO (BV3232P(3pc)-FP-W-ISO-H LONG) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Габариты и размеры крана шарового BV3232P(3pc)-FP-W-ISO-H LONG Ду65 Ру25 BV3232P(3pc)-FP-W-ISO-H LONG Ду65 Ру25 c пневмоприводом PA-DA-083 двойного действия, пневмораспределителем 4V320-08 AC220V (подключение со шлангом), БКВ APL-210N, ручным дублером MON2-450-T28-ISO:
|

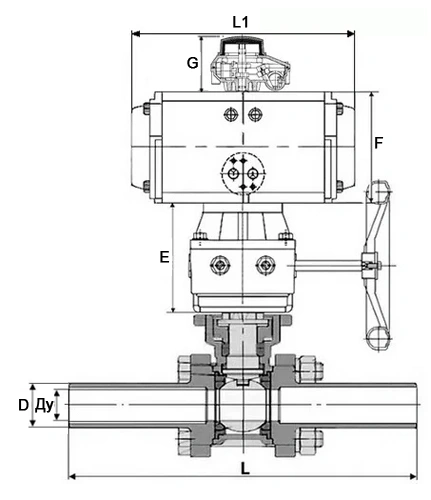

Эскиз крана шарового BV3232P(3pc)-FP-W-ISO-H LONG Ду65 Ру25 BV3232P(3pc)-FP-W-ISO-H LONG Ду65 Ру25 c пневмоприводом PA-DA-083 двойного действия, пневмораспределителем 4V320-08 AC220V (подключение со шлангом), БКВ APL-210N, ручным дублером MON2-450-T28-ISO |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Таблица деталей и материалов крана шарового BV3232P(3pc)-FP-W-ISO-H LONG Ду65 Ру25 BV3232P(3pc)-FP-W-ISO-H LONG Ду65 Ру25:
|

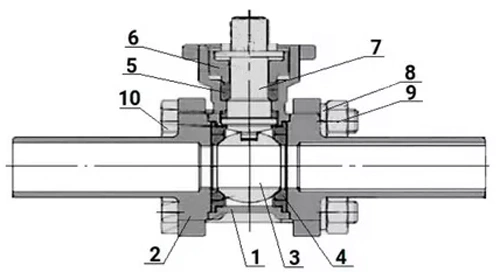

Эскиз деталей и материалов крана шарового BV3232P(3pc)-FP-W-ISO-H LONG Ду65 Ру25 BV3232P(3pc)-FP-W-ISO-H LONG Ду65 Ру25 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические параметры пневмопривода PA-DA-083 двойного действия:
|
Пневмопривод PA-DA-083 двойного действия | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Таблица деталей и материалов пневмопривода PA-DA-083 двойного действия:
|
Эскиз деталей и материалов пневмопривода PA-DA-083 двойного действия |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические параметры пневмораспределителя 4V320-08 AC220V (подключение со шлангом)
|
Пневмораспределитель 4V320-08 AC220V (подключение со шлангом) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические параметры блока концевых выключателей APL-210N
|
Блок концевых выключателей APL-210N |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Таблица деталей и материалов блока концевых выключателей APL-210N:
|
Схема подключения блока концевых выключателей APL-210N |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Габариты и размеры ручного дублера MON2-450-T28-ISO:
|
Эскиз ручного дублера MON2-450-T28-ISO | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Таблица деталей и материалов ручного дублера MON2-450-T28-ISO:
|
Эскиз деталей и материалов ручного дублера MON2-450-T28-ISO |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
