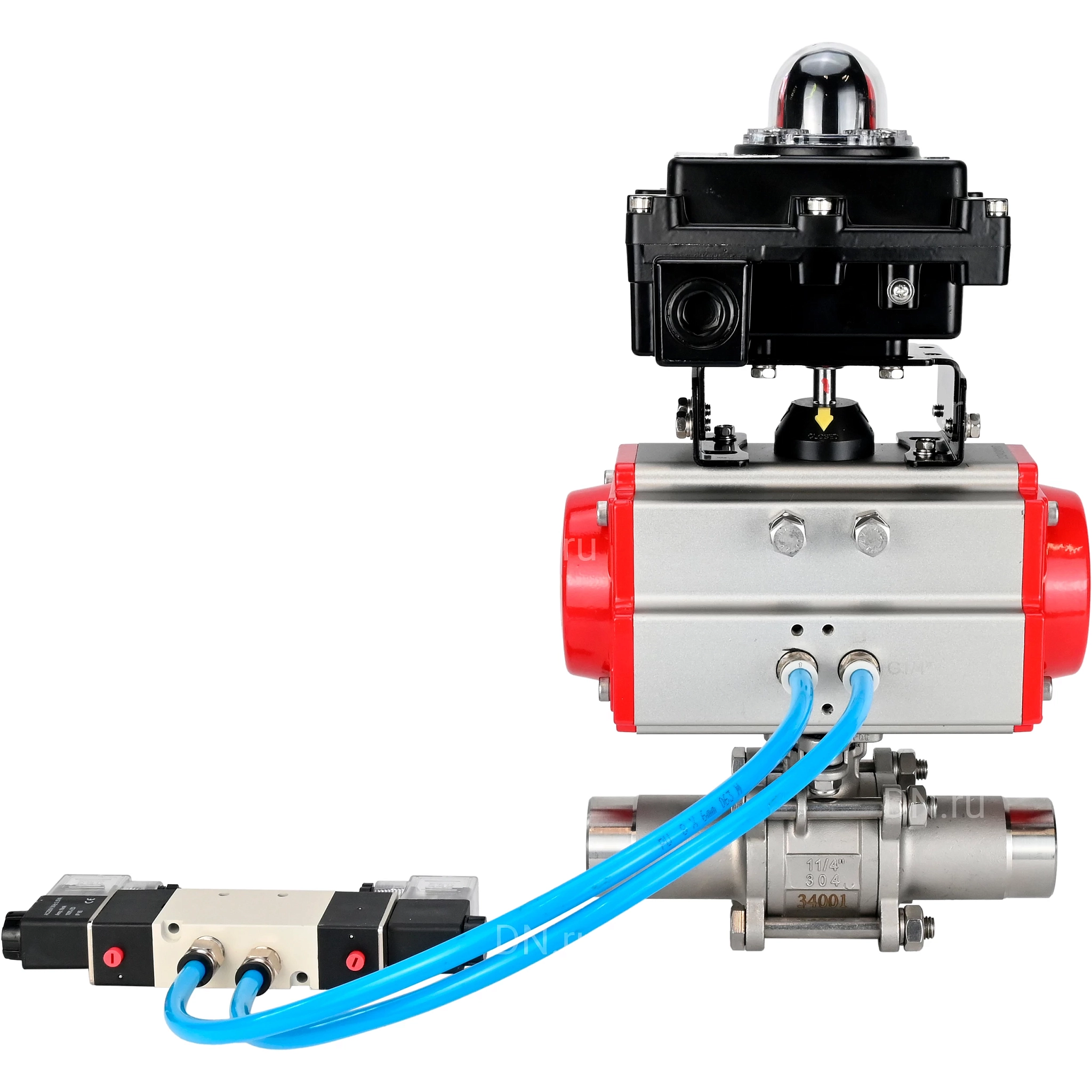

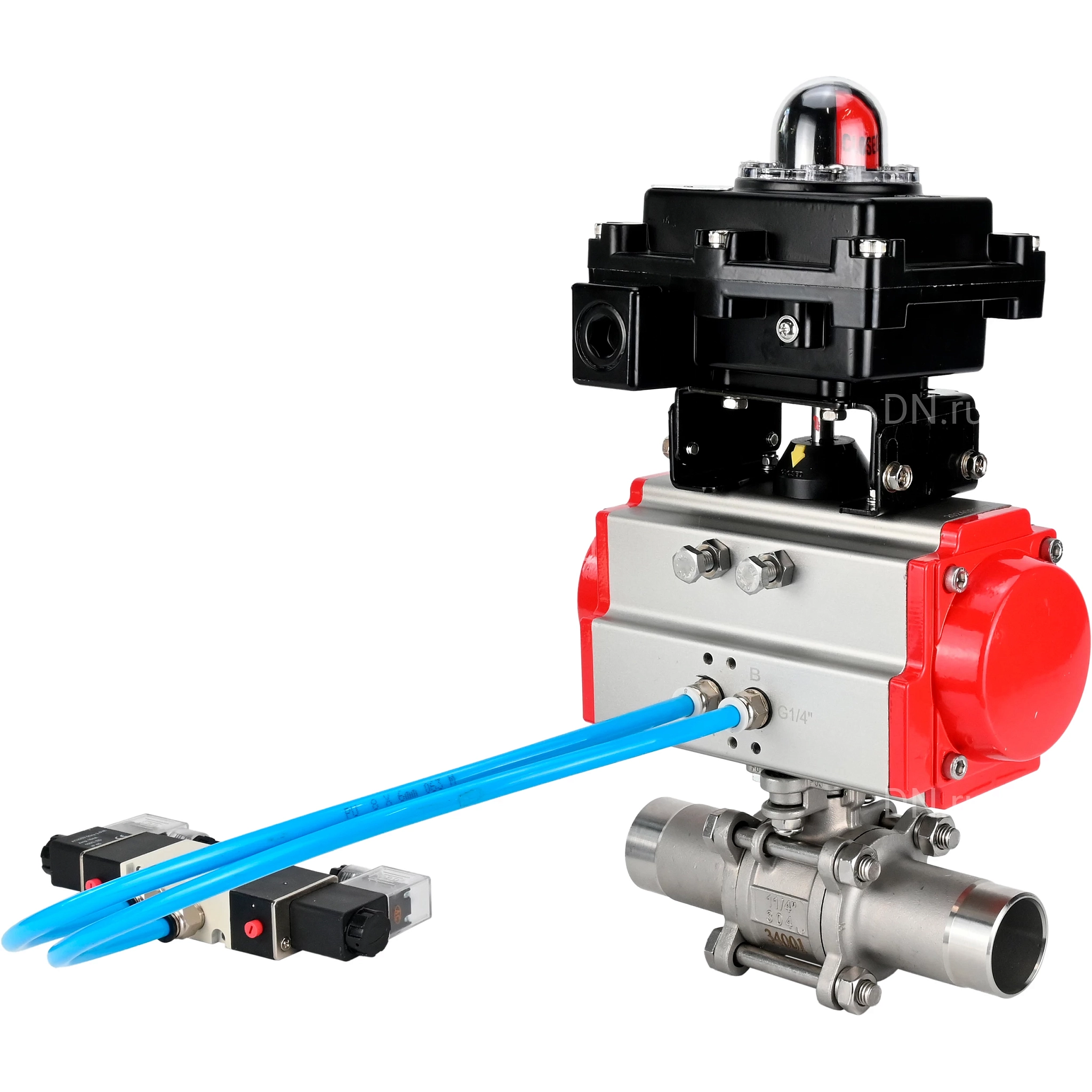

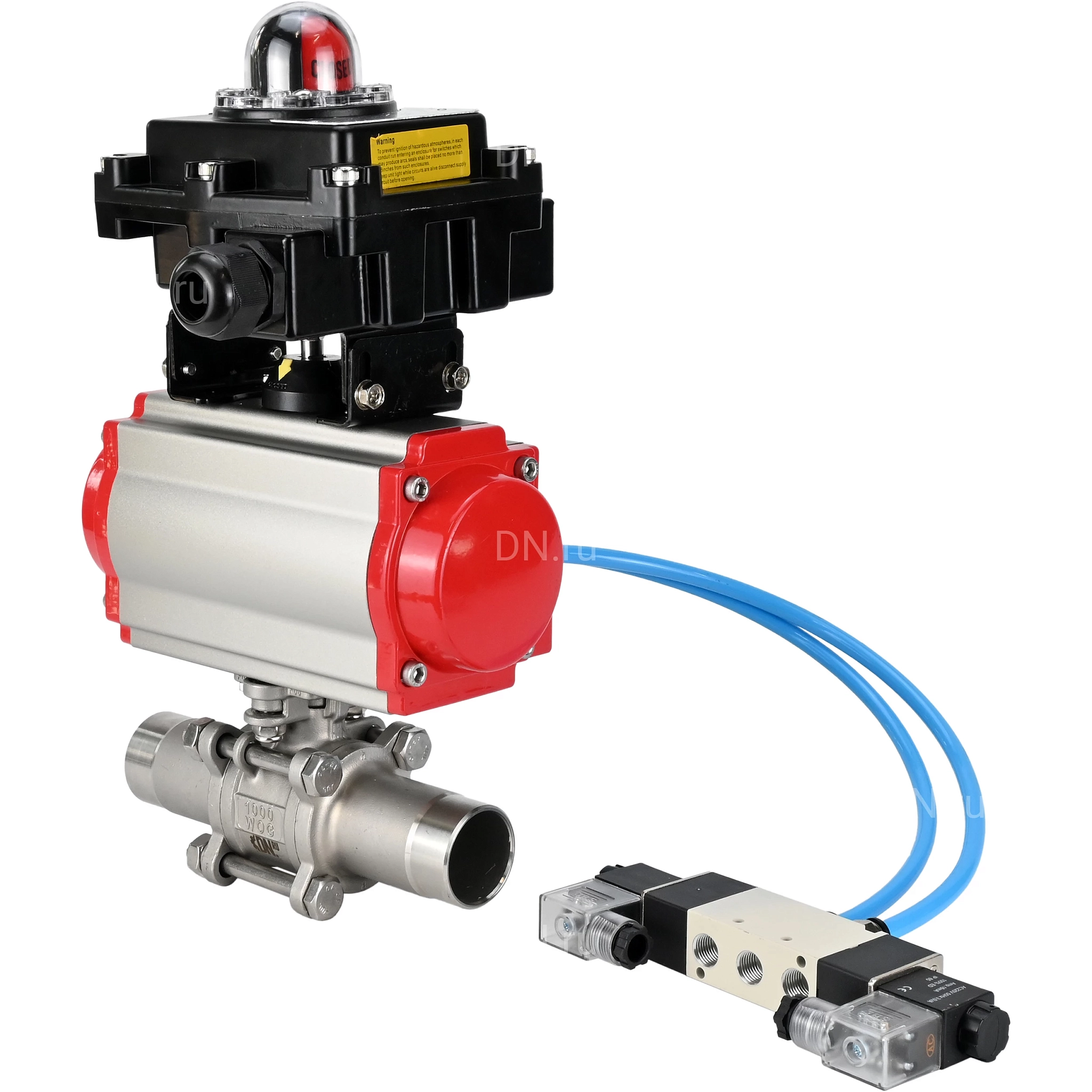

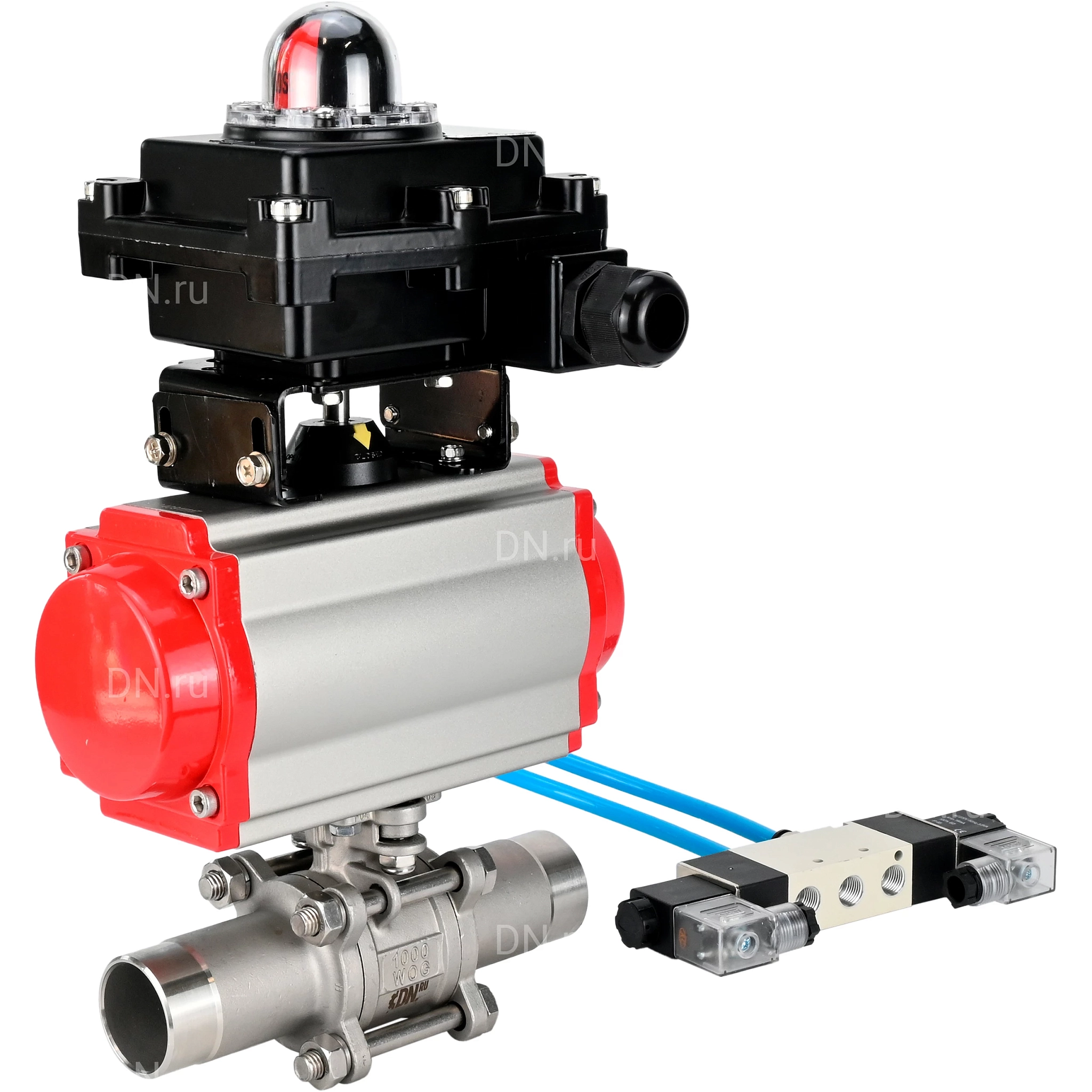

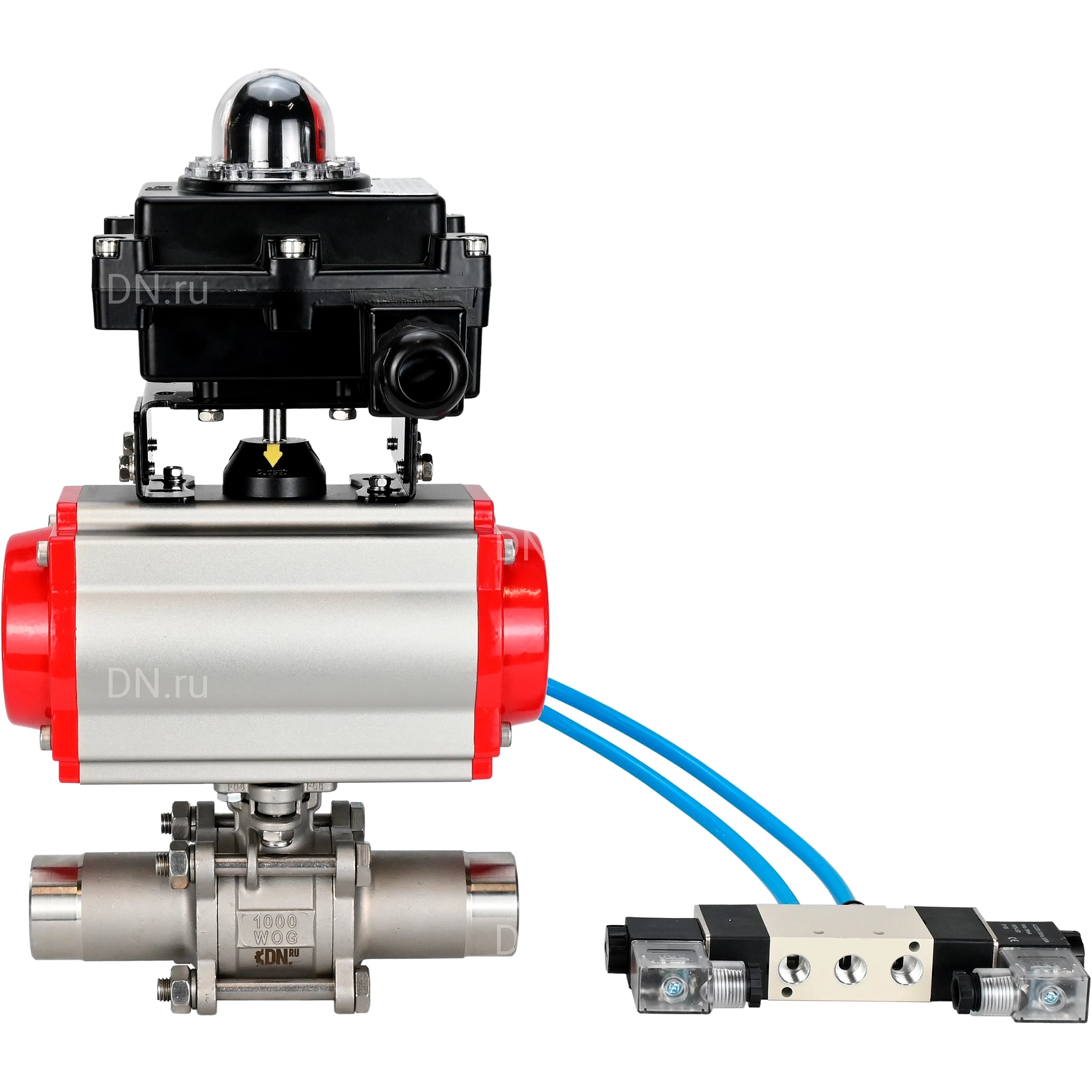

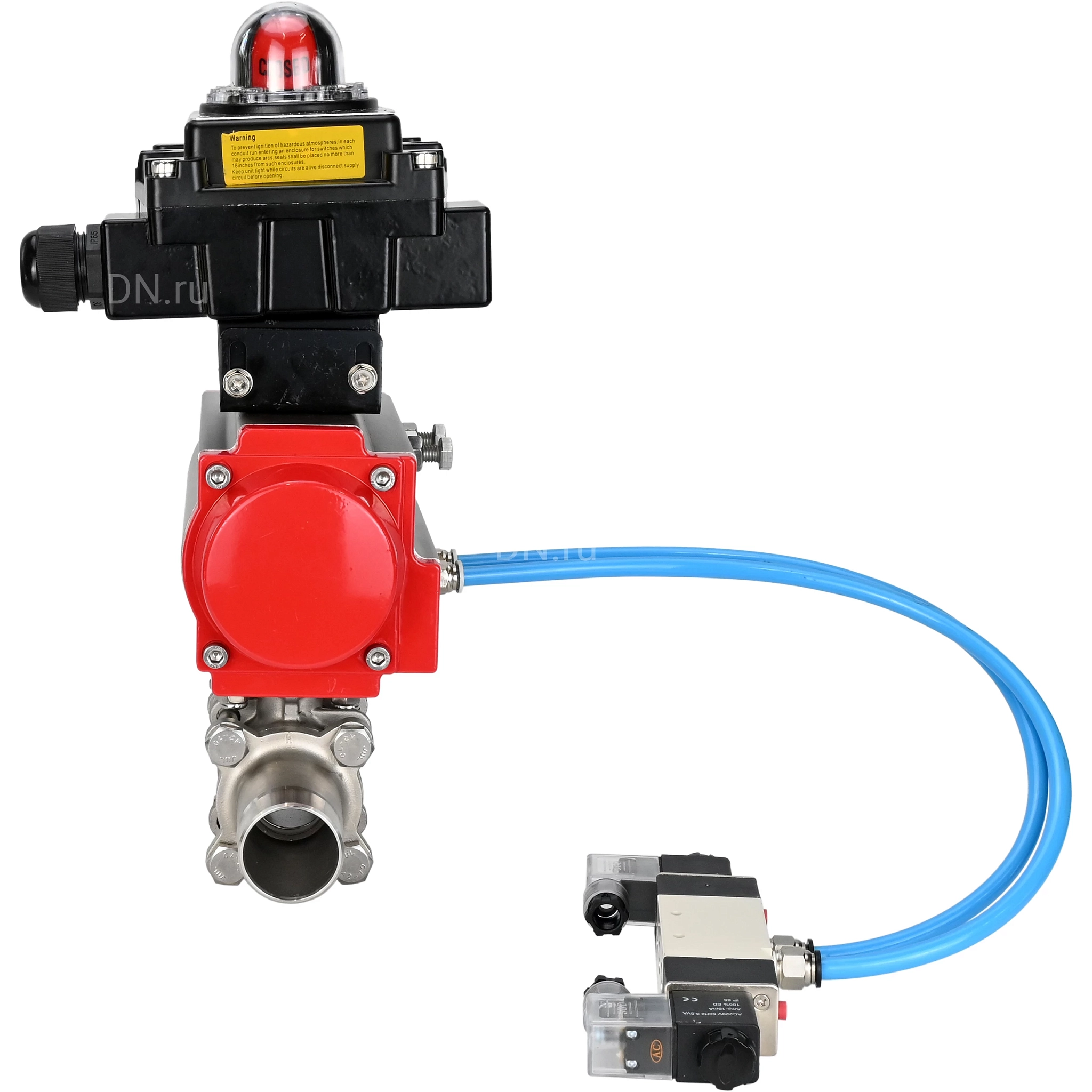

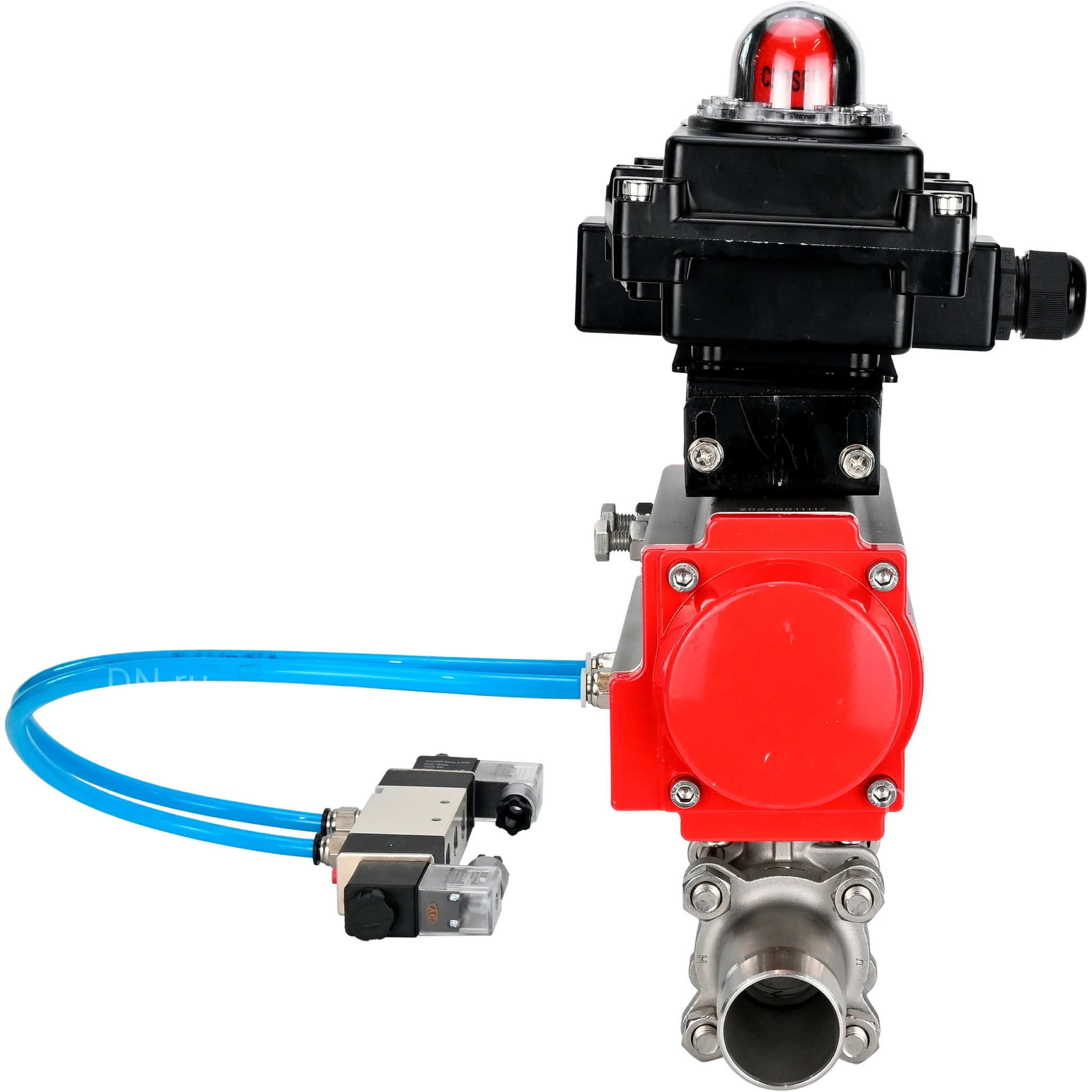

Кран шаровой Ду32 Ру40 полнопроходной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с пневмоприводом PA-DA-052, пневмораспределителем 4V320-08 AC220V и БКВ APL-410N EX (BV3232P(3pc)-FP-W-ISO-H LONG)
Наличие: Красноярск
Артикул: D160-52103
Страна производитель:
Россия
Температура:
180 ℃
Применение:
водоснабжение
от 31 186.86 ₽/шт
Описание
Характеристики
Описание
Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Приводы пневматические поворотные двойного действия PA-DA-XXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм. Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры: клапана, крана или дискового затвора. Устанавливается сверху на поверхность пневматического привода и соединен с валом привода стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. В качестве датчиков используются микровыключатели OMRON, индуктивные датчики или герконы. Визуальную индикацию положения можно наблюдать на корпусе блока имеется 3D визуальный индикатор КРАСНЫЙ–ЗАКРЫТО и ЗЕЛЁНЫЙ-ОТКРЫТО. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические параметры крана шарового BV3232P(3pc)-FP-W-ISO-H LONG Ду32 Ру40
|
Кран шаровой Ду32 Ру40 полнопроходной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с пневмоприводом PA-DA-052, пневмораспределителем 4V320-08 AC220V и БКВ APL-410N EX (BV3232P(3pc)-FP-W-ISO-H LONG) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Габариты и размеры крана шарового BV3232P(3pc)-FP-W-ISO-H LONG Ду32 Ру40:
|
Эскиз габаритов и размеров крана шарового BV3232P(3pc)-FP-W-ISO-H LONG Ду32 Ру40 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Таблица деталей и материалов крана шарового BV3232P(3pc)-FP-W-ISO-H LONG Ду32 Ру40:
|
Эскиз деталей и материалов крана шарового BV3232P(3pc)-FP-W-ISO-H LONG Ду32 Ру40 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические параметры пневмопривода PA-DA-052:
|
Пневмопривод PA-DA-052 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Габариты и размеры пневмопривода PA-DA-052:
|
Эскиз габаритов и размеров пневмопривода PA-DA-052 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Таблица деталей и материалов пневмопривода PA-DA-052:
|
Эскиз деталей и материалов пневмопривода PA-DA-052 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические параметры пневмораспределителя 4V320-08 AC220V (подключение со шлангом):
|
Пневмораспределитель 4V320-08 AC220V (подключение со шлангом) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

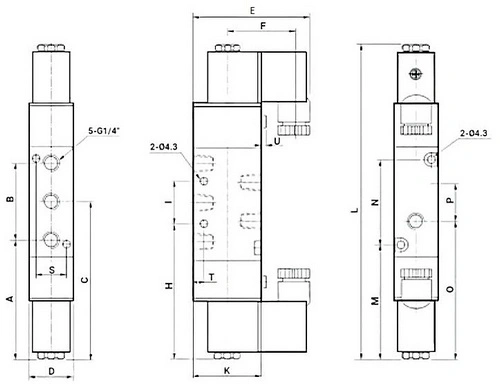

Габариты и размеры пневмораспределителя 4V320-08 AC220V (подключение со шлангом):
|
Эскиз габаритов и размеров пневмораспределителя 4V320-08 AC220V (подключение со шлангом) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические параметры блока концевых выключателей APL-410N EX:
|
Блок концевых выключателей APL-410N EX |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

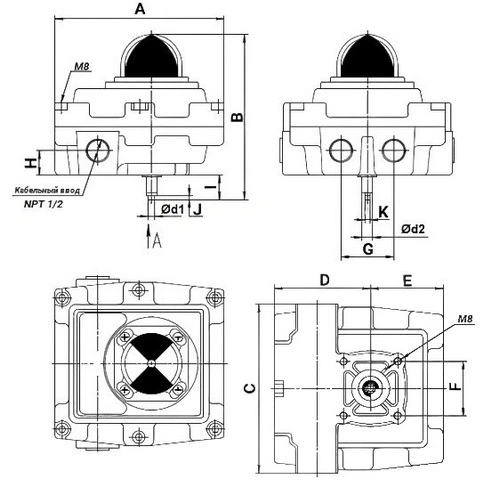

Габариты и размеры блока концевых выключателей APL-410N EX:
|
Эскиз габаритов и размеров блока концевых выключателей APL-410N EX |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Таблица деталей и материалов блока концевых выключателей APL-410N EX:
|

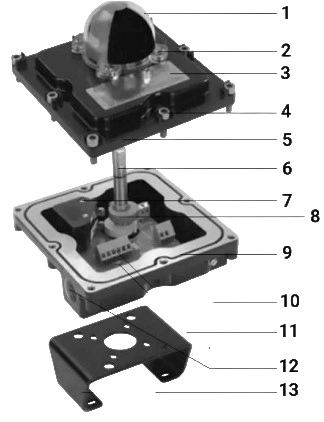

Эскиз деталей и материалов блока концевых выключателей APL-410N EX |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Характеристики
Страна производитель
Россия
Тип присоединения
под приварку
Применение
водоснабжение
Корпус
Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Присоединение
под приварку
Температура
180 ℃
Класс материала корпуса
нержавеющая сталь
Тип управления
С пневмоприводом
Диаметр в дюймах
1 1/4″
Доступность товара
Товар в наличии на складе либо у поставщика
Давление условное Ру(Pn), бар
40
Диаметр условный Ду(Dn), мм
32
Класс герметичности
A
Проход шара
полнопроходной
Рабочая среда крана
вода
Уплотнение шара
PTFE / Фторопласт / Тефлон
Устройство крана
двухходовой
Строительная длина, мм
195
