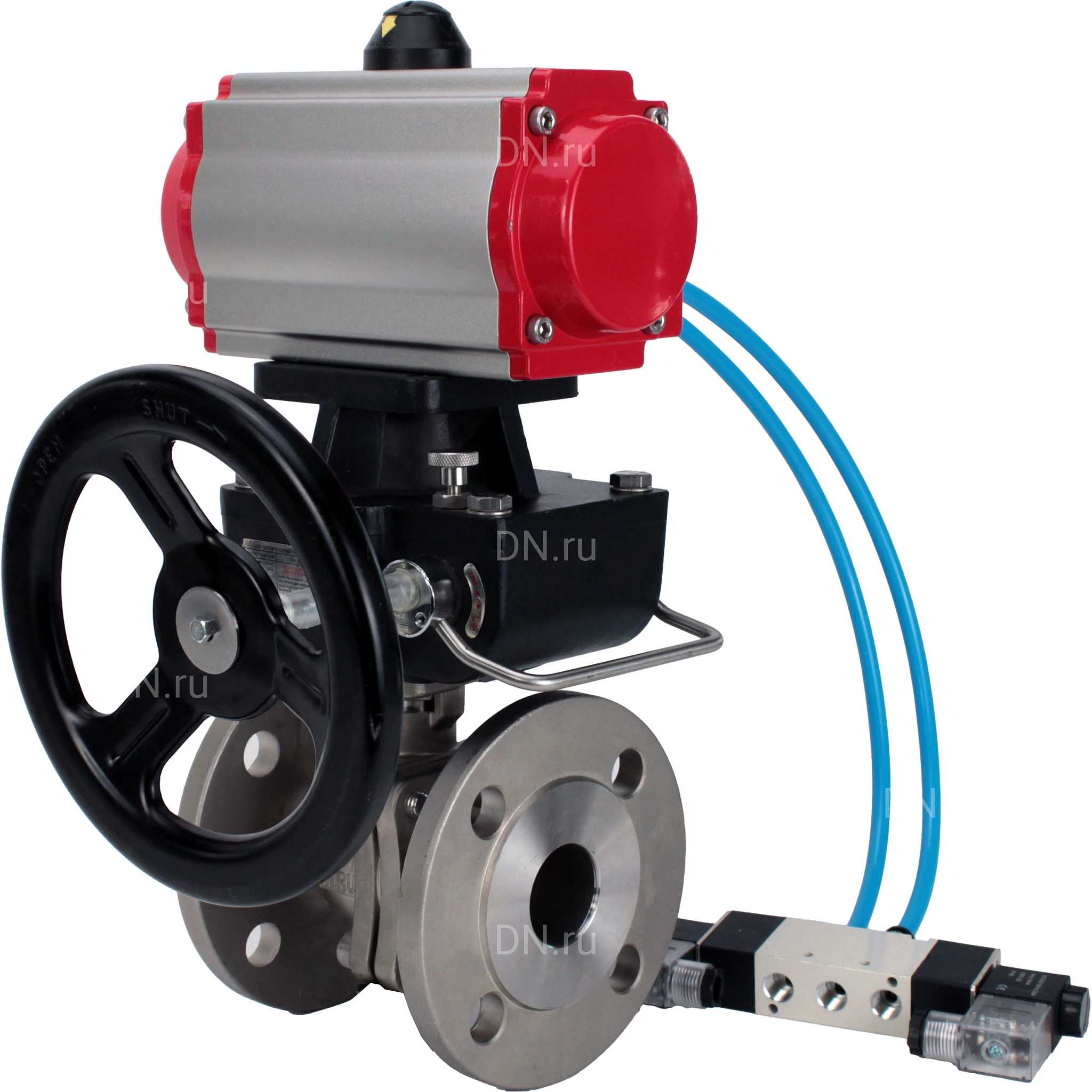

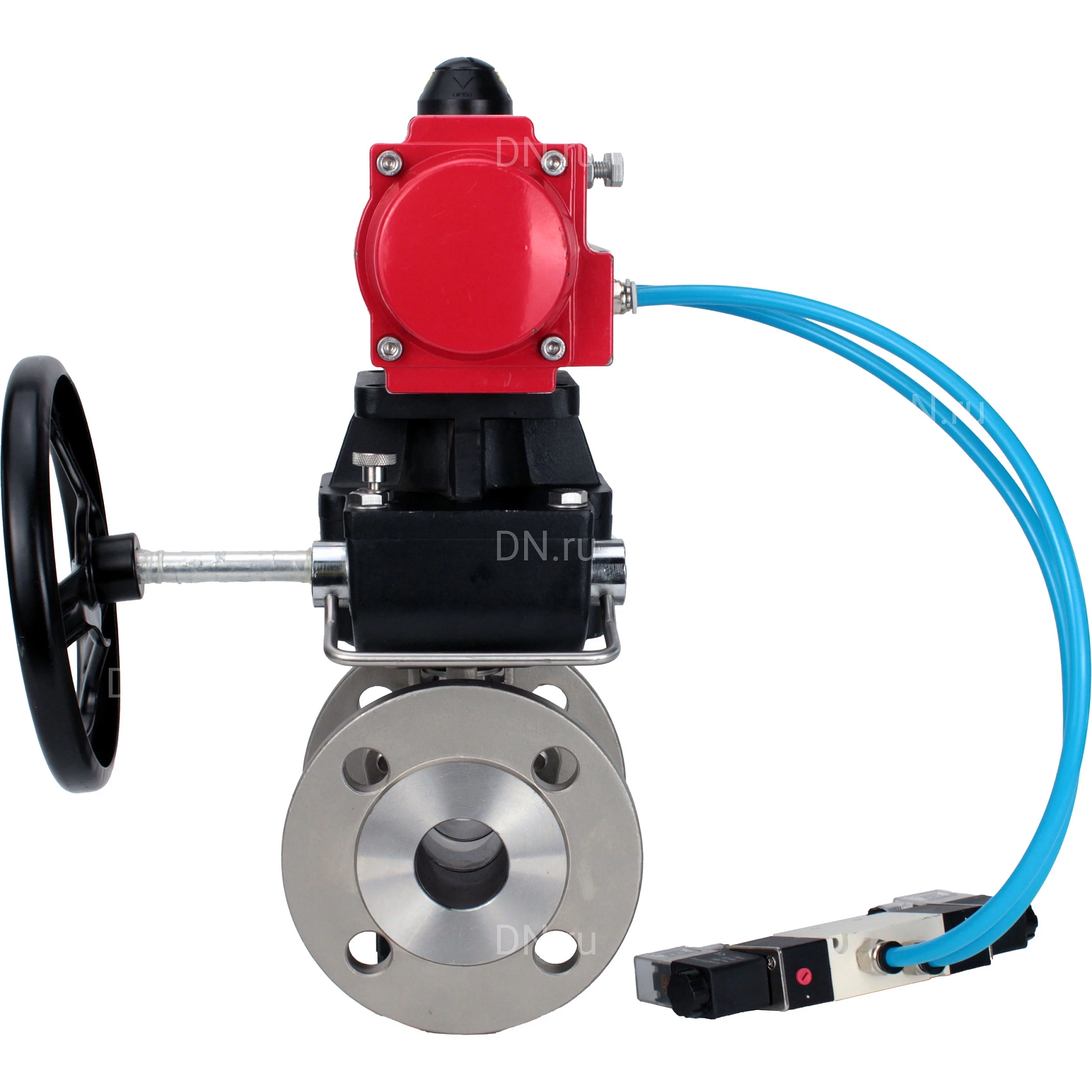

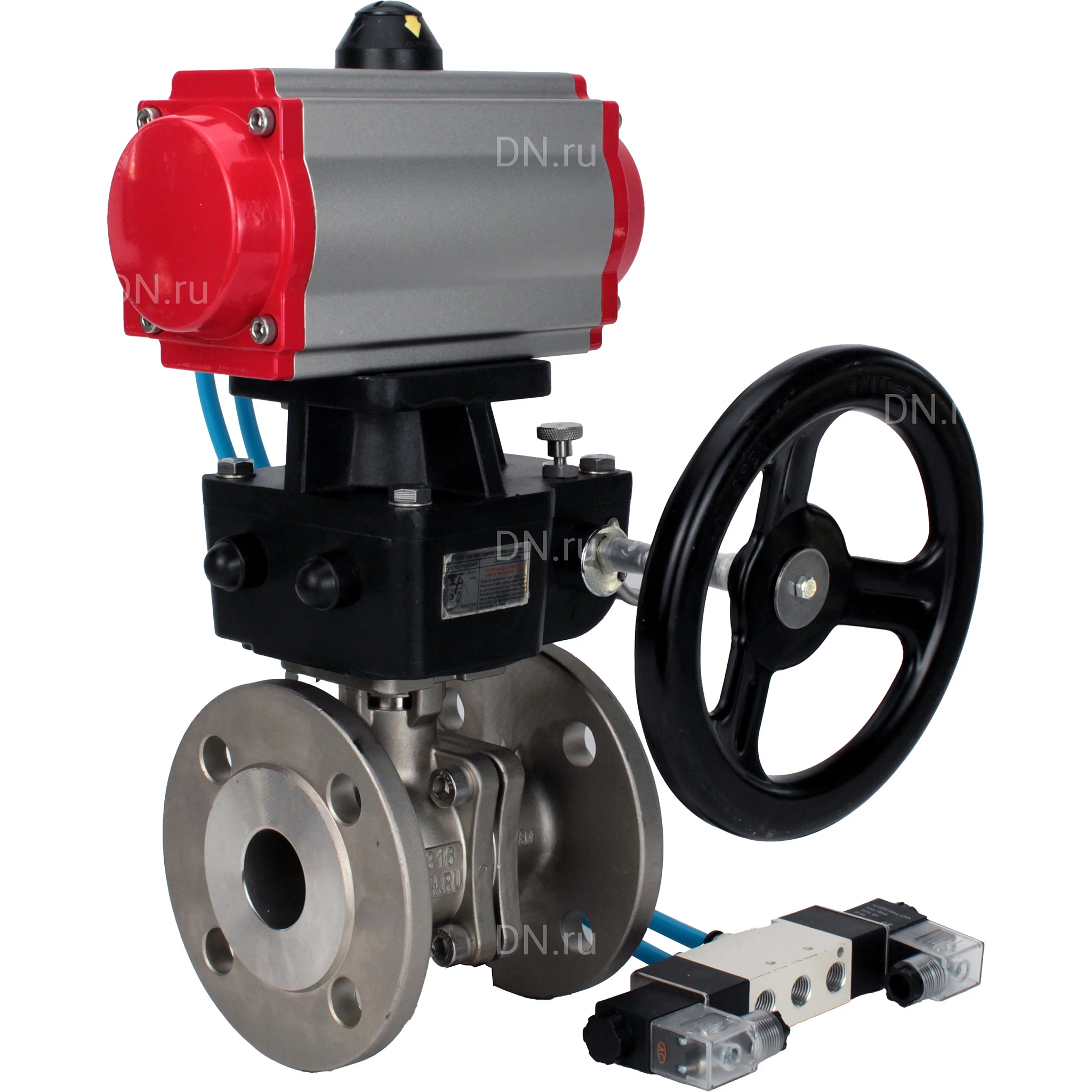

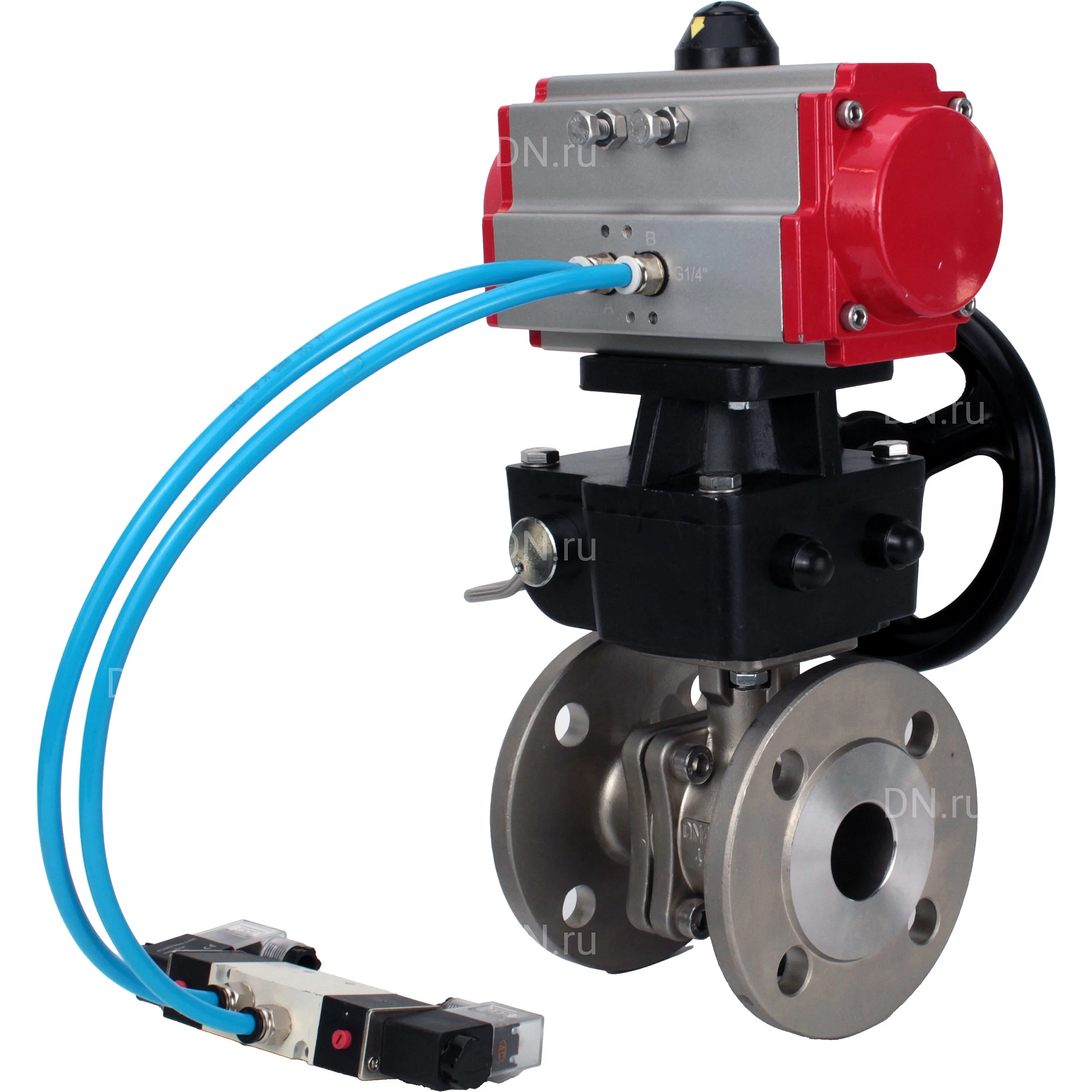

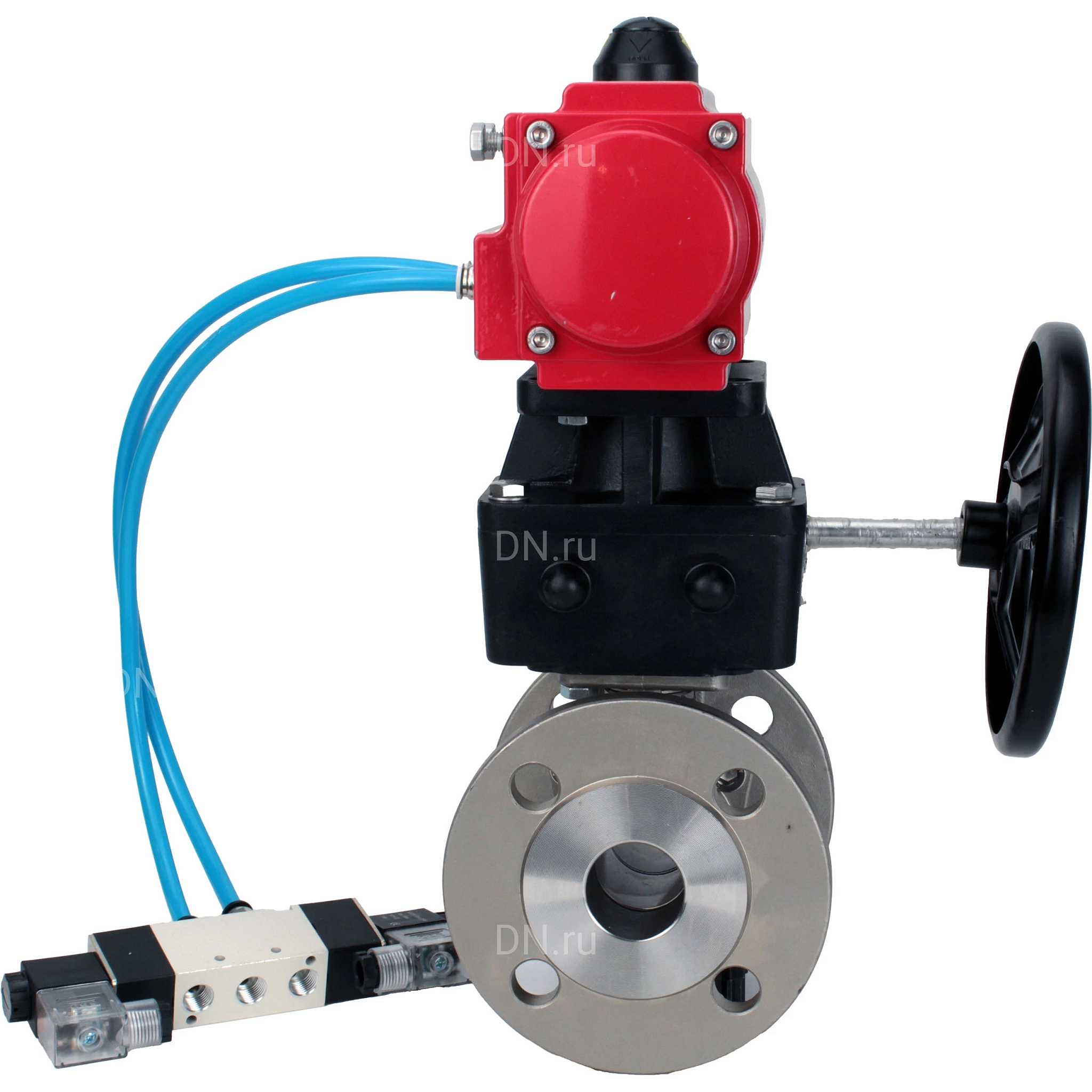

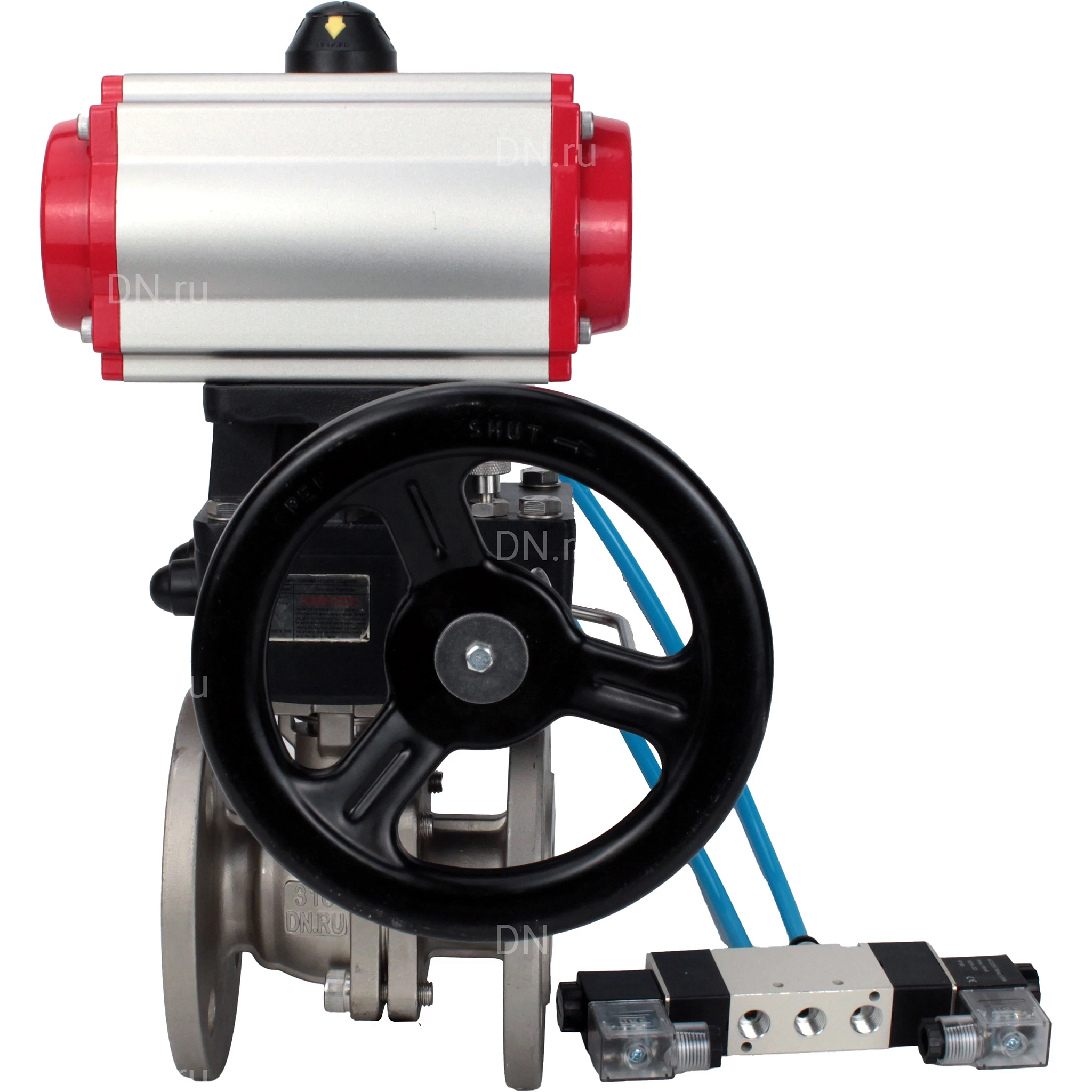

Кран шаровой Ду15 Ру40, полнопроходной фланцевый, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-052 двойного действия, с пневмораспределителем 4V320-08 AC220V, с ручным Дублером MON1-250-T26-ISO (BV3232P(2pc)-FP-F-ISO-H)
Наличие: Красноярск
Артикул: D160-46510
Страна производитель:
Россия
Температура:
200 ℃
Применение:
водоснабжение
от 41 971.05 ₽/шт
Описание
Характеристики
Описание
Кран шаровой BV3232P(2pc)-FP-F-ISO-H применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов серии BV3232P(2pc)-FP-F-ISO-H возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефтепродукты, нейтральные среды), неагрессивные к материалам крана. Пневматический привод PA-DA-052 двойного действия предназначен для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие. Пневмораспределитель 4V320-08 AC220V (подключение со шлангом) служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Ручной дублер MON1-250-T26-ISO с червячной передачей и понижающим редуктором позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические параметры крана шарового BV3232P(2pc)-FP-F-ISO-H Ду15 Ру40 BV3232P(2pc)-FP-F-ISO-H Ду15 Ру40 c пневмоприводом PA-DA-052 двойного действия, пневмораспределителем 4V320-08 AC220V (подключение со шлангом), ручным дублером MON1-250-T26-ISO:
|
Кран шаровой Ду15 Ру40, полнопроходной фланцевый, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-052 двойного действия, с пневмораспределителем 4V320-08 AC220V, с ручным Дублером MON1-250-T26-ISO (BV3232P(2pc)-FP-F-ISO-H) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Габариты и размеры крана шарового BV3232P(2pc)-FP-F-ISO-H Ду15 Ру40 BV3232P(2pc)-FP-F-ISO-H Ду15 Ру40 c пневмоприводом PA-DA-052 двойного действия, пневмораспределителем 4V320-08 AC220V (подключение со шлангом), ручным дублером MON1-250-T26-ISO:
|

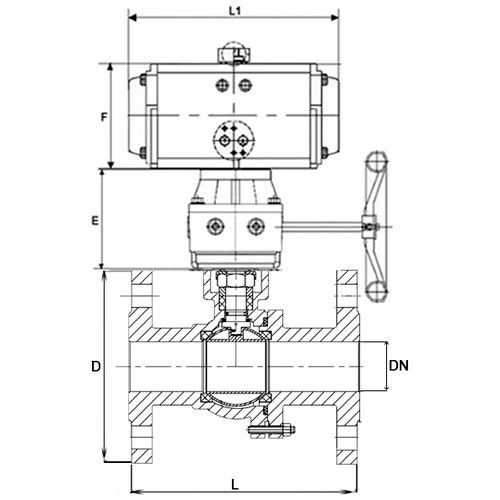

Эскиз крана шарового BV3232P(2pc)-FP-F-ISO-H Ду15 Ру40 BV3232P(2pc)-FP-F-ISO-H Ду15 Ру40 c пневмоприводом PA-DA-052 двойного действия, пневмораспределителем 4V320-08 AC220V (подключение со шлангом), ручным дублером MON1-250-T26-ISO |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Таблица деталей и материалов крана шарового BV3232P(2pc)-FP-F-ISO-H Ду15 Ру40 BV3232P(2pc)-FP-F-ISO-H Ду15 Ру40:
|

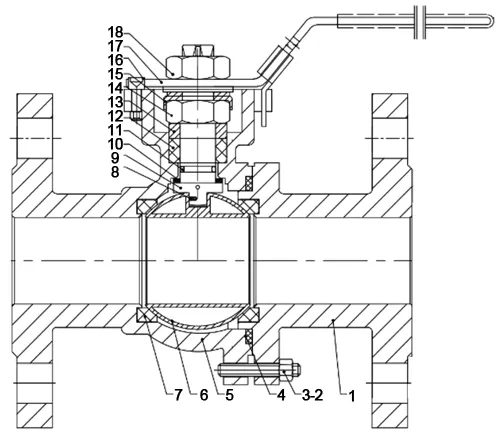

Эскиз деталей и материалов крана шарового BV3232P(2pc)-FP-F-ISO-H Ду15 Ру40 BV3232P(2pc)-FP-F-ISO-H Ду15 Ру40 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические параметры пневмопривода PA-DA-052 двойного действия:
|
Пневмопривод PA-DA-052 двойного действия |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Таблица деталей и материалов пневмопривода PA-DA-052 двойного действия:
|
Эскиз деталей и материалов пневмопривода PA-DA-052 двойного действия |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические параметры пневмораспределителя 4V320-08 AC220V (подключение со шлангом):
|
Пневмораспределитель 4V320-08 AC220V (подключение со шлангом) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические параметры ручного дублера MON1-250-T26-ISO:
|
Ручной дублер MON1-250-T26-ISO |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Таблица деталей и материалов ручного дублера MON1-250-T26-ISO:
|
Эскиз деталей и материалов ручного дублера MON1-250-T26-ISO |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Характеристики
Страна производитель
Россия
Тип присоединения
фланцевый
Применение
водоснабжение
Корпус
Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Присоединение
фланцевое
Температура
200 ℃
Класс материала корпуса
нержавеющая сталь
Тип управления
С пневмоприводом
Диаметр в дюймах
1/2″
Доступность товара
Товар в наличии на складе либо у поставщика
Давление условное Ру(Pn), бар
40
Диаметр условный Ду(Dn), мм
15
Класс герметичности
A
Проход шара
полнопроходной
Рабочая среда крана
вода
Уплотнение шара
PTFE / Фторопласт / Тефлон
Устройство крана
двухходовой
Строительная длина, мм
115
