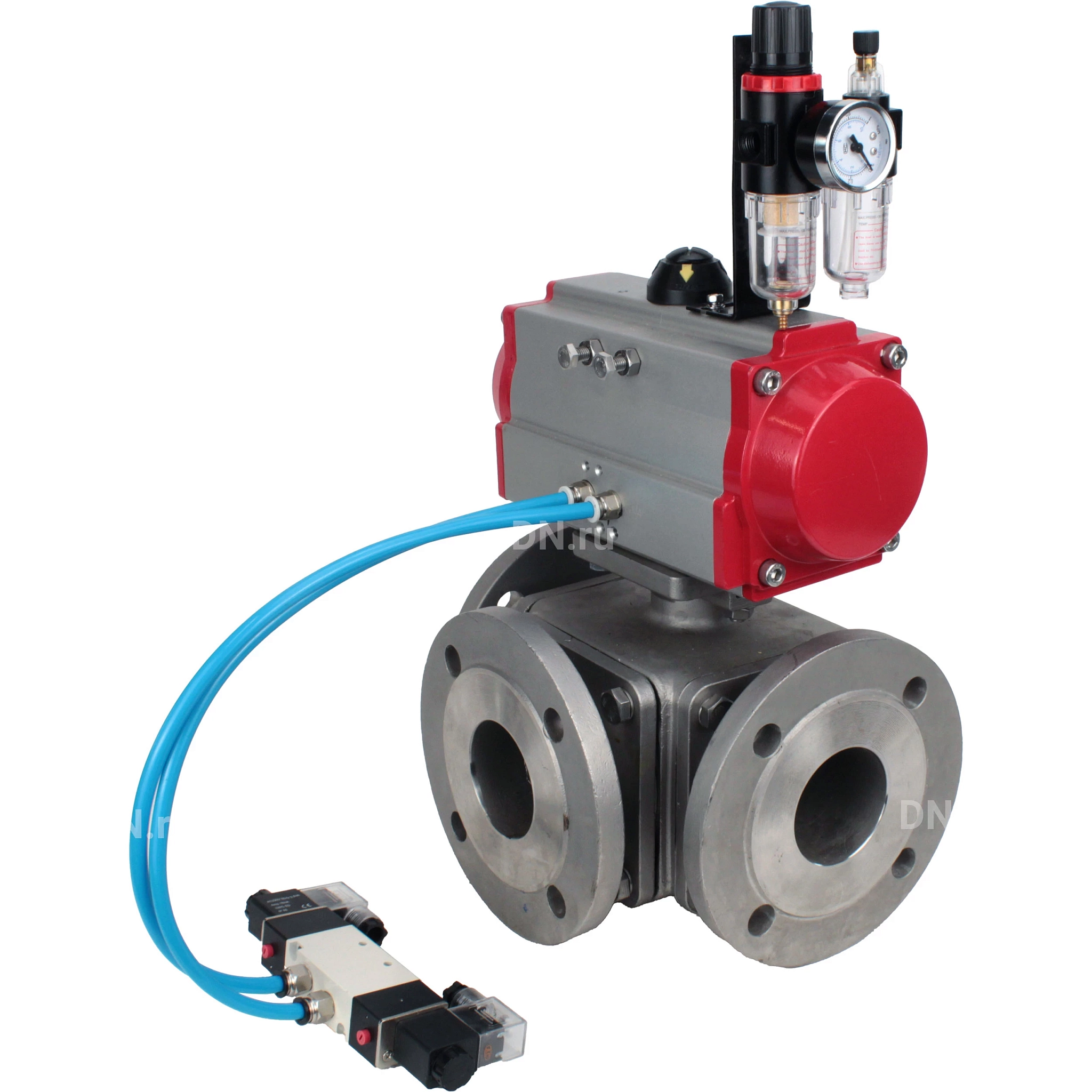

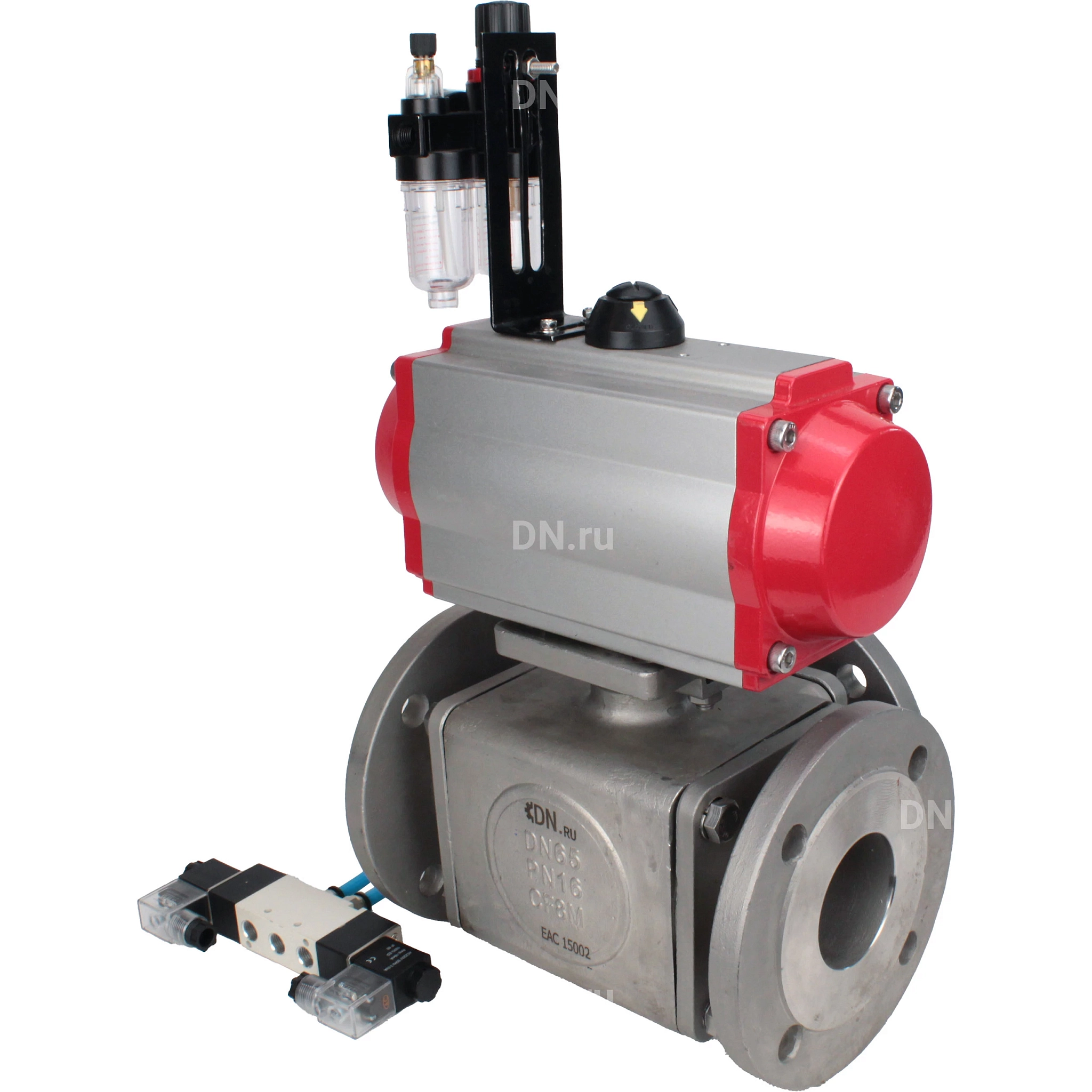

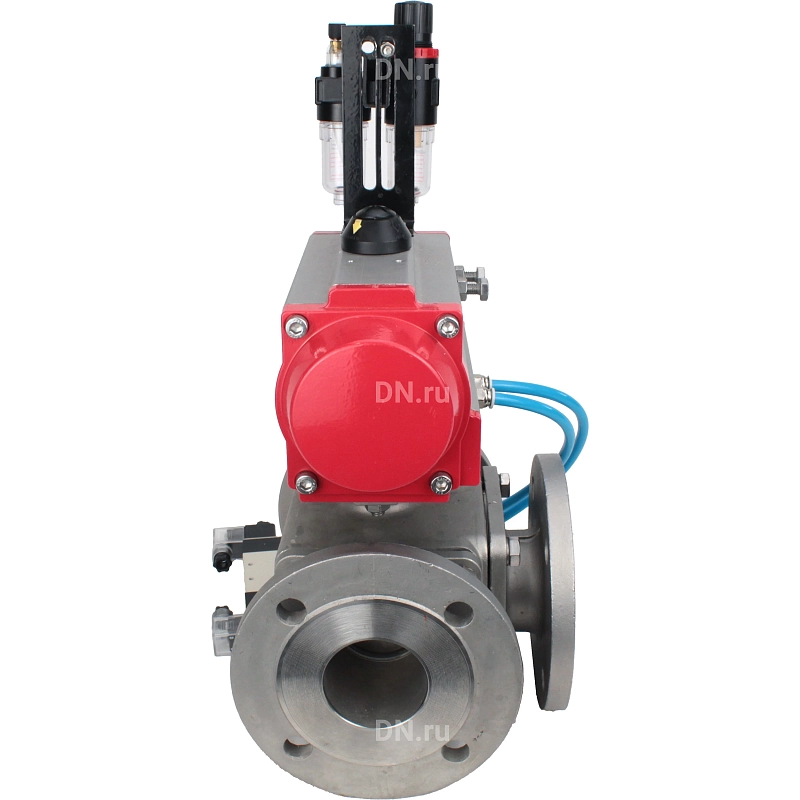

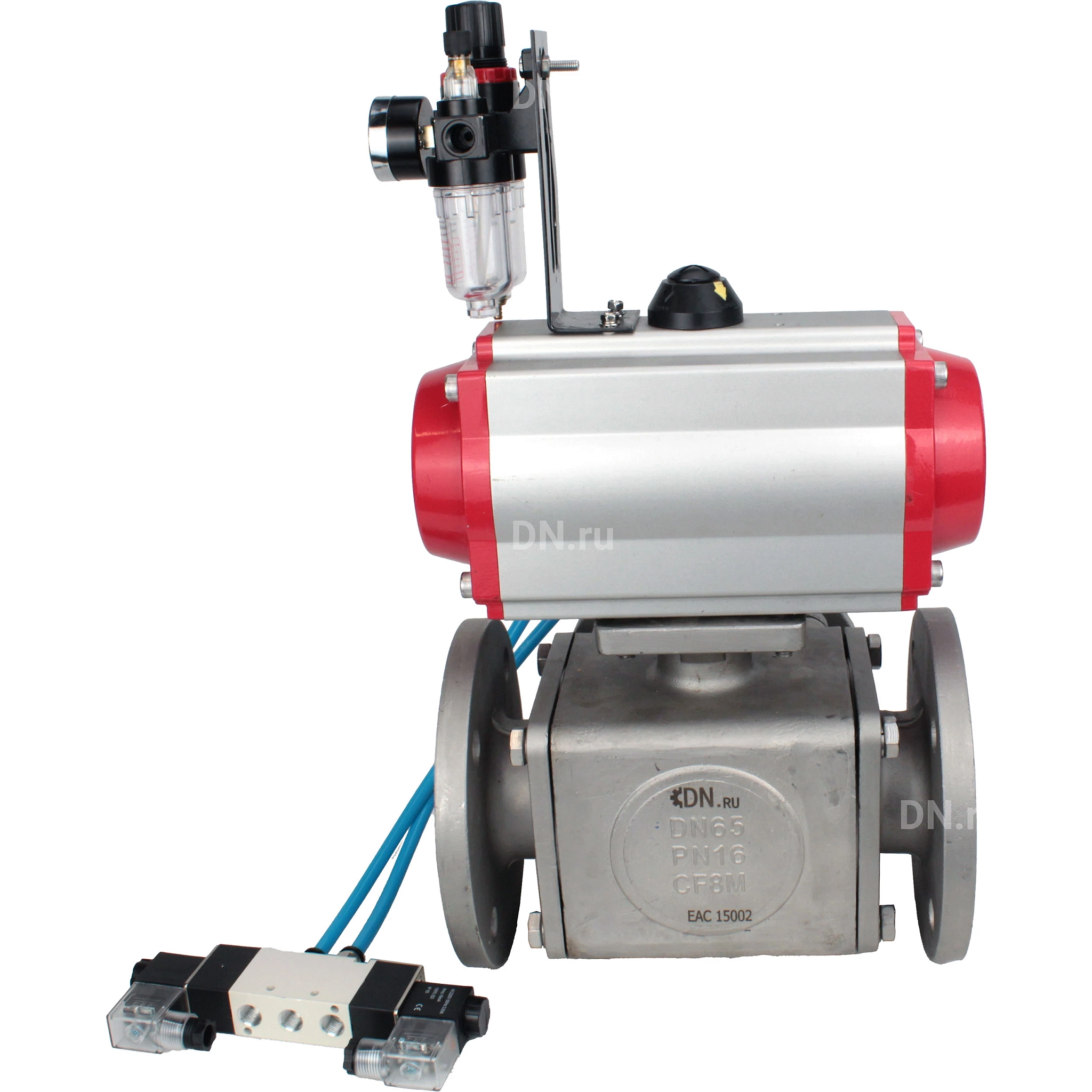

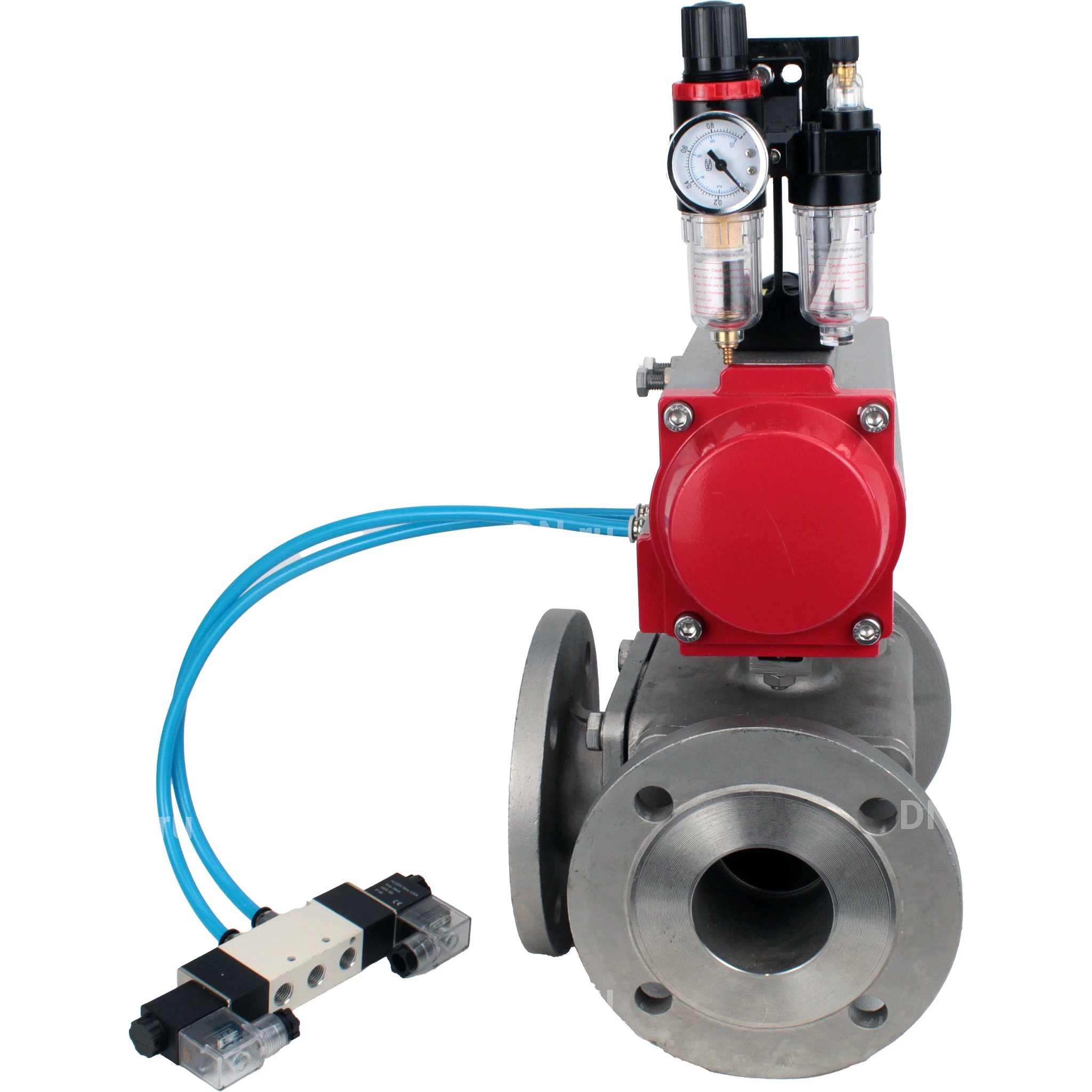

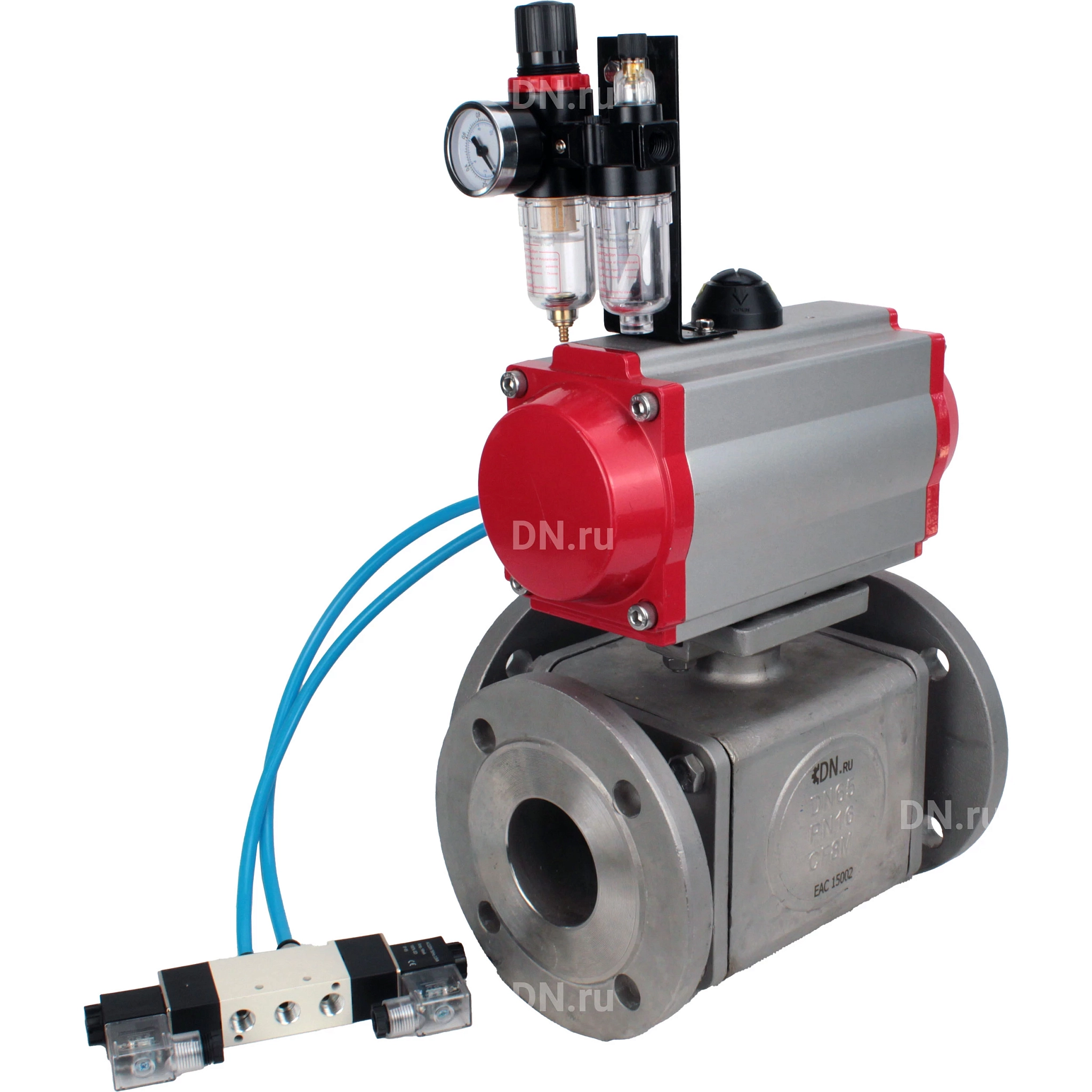

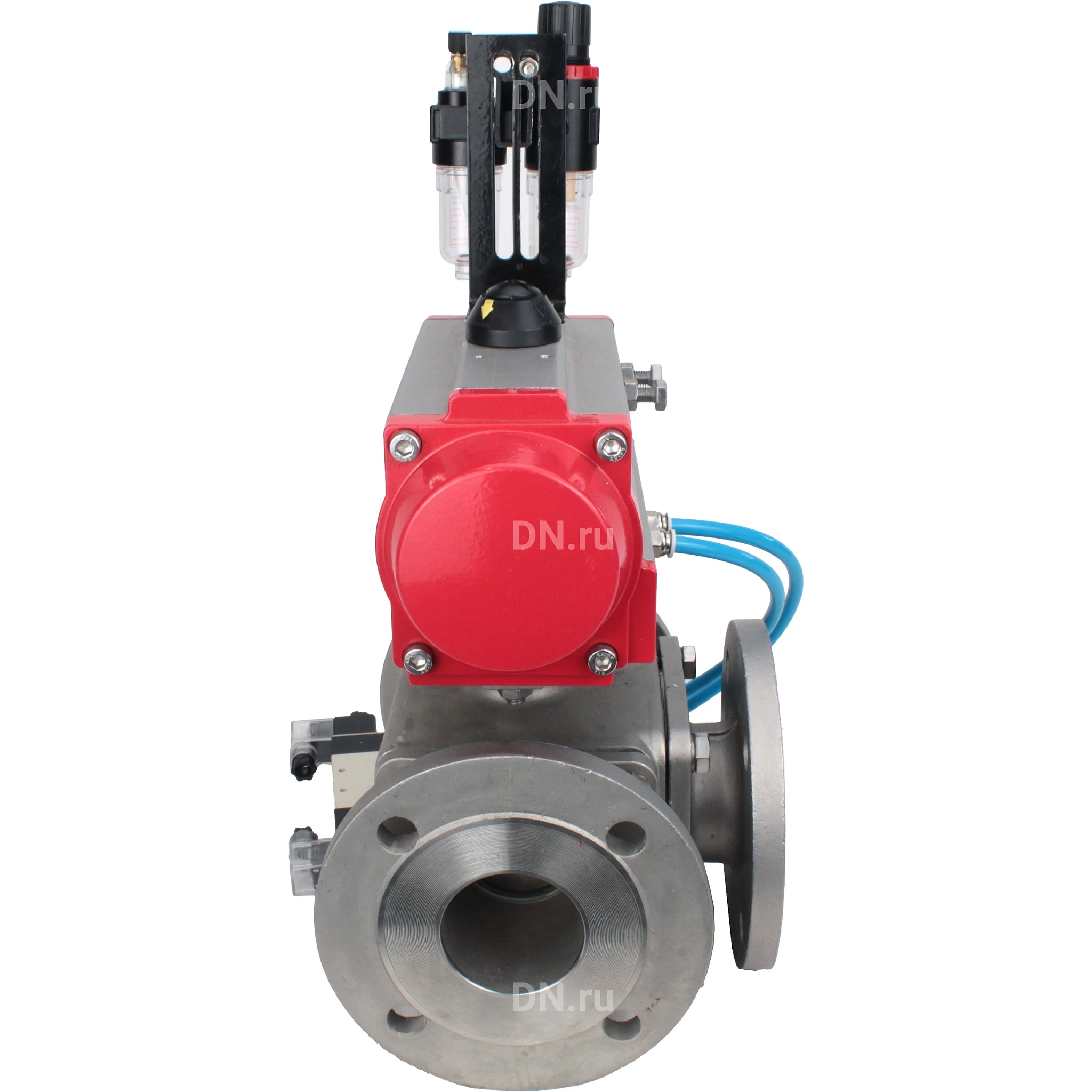

Кран шаровой Ду20 Ру16 полнопроходной трехходовой, фланцевый, корпус - нержавеющая сталь SS316, с пневмоприводом PA-SA-065 с возвратными пружинами, пневмораспределителем 4V320-10 AC220V и БПВ AFC2000 (BV3232P(4pc)-FP-3WL-F)
Наличие: Красноярск
Артикул: D160-43712
Страна производитель:
Россия
Температура:
180 ℃
Применение:
водоснабжение
от 46 402.09 ₽/шт
Описание
Характеристики
Описание
Кран шаровой применяется в качестве запорной арматуры, а также для смешивания и разделения потоков рабочей среды в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Приводы пневматические поворотные двойного действия PA-SAXXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм. Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Блок подготовки воздуха предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические параметры крана шарового BV3232P(4pc)-FP-3WL-F Ду20 Ру16
|
Кран шаровой Ду20 Ру16 полнопроходной трехходовой, фланцевый, корпус - нержавеющая сталь SS316, с пневмоприводом PA-SA-065 с возвратными пружинами, пневмораспределителем 4V320-10 AC220V и БПВ AFC2000 (BV3232P(4pc)-FP-3WL-F) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Габариты и размеры крана шарового BV3232P(4pc)-FP-3WL-F Ду20 Ру16:
|
_fp_3x_f_h_pa_da_bpv.jpg.webp "Кран шаровой Ду20 Ру16 полнопроходной трехходовой, фланцевый, корпус - нержавеющая сталь SS316, с пневмоприводом PA-SA-065 с возвратными пружинами, пневмораспределителем 4V320-10 AC220V и БПВ AFC2000 (BV3232P(4pc)-FP-3WL-F)")
Эскиз габаритов и размеров крана шарового BV3232P(4pc)-FP-3WL-F Ду20 Ру16 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Таблица деталей и материалов крана шарового BV3232P(4pc)-FP-3WL-F Ду20 Ру16:
| -fp-3x-f-h-naboryi.jpg.webp "Кран шаровой Ду20 Ру16 полнопроходной трехходовой, фланцевый, корпус - нержавеющая сталь SS316, с пневмоприводом PA-SA-065 с возвратными пружинами, пневмораспределителем 4V320-10 AC220V и БПВ AFC2000 (BV3232P(4pc)-FP-3WL-F)")

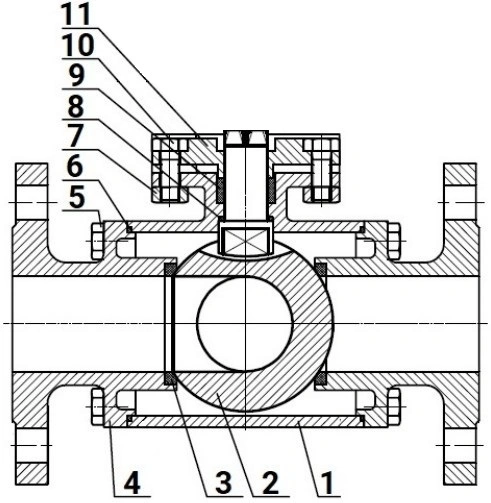

Эскиз деталей и материалов крана шарового BV3232P(4pc)-FP-3WL-F Ду20 Ру16 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические параметры пневмопривода PA-SA-065
|

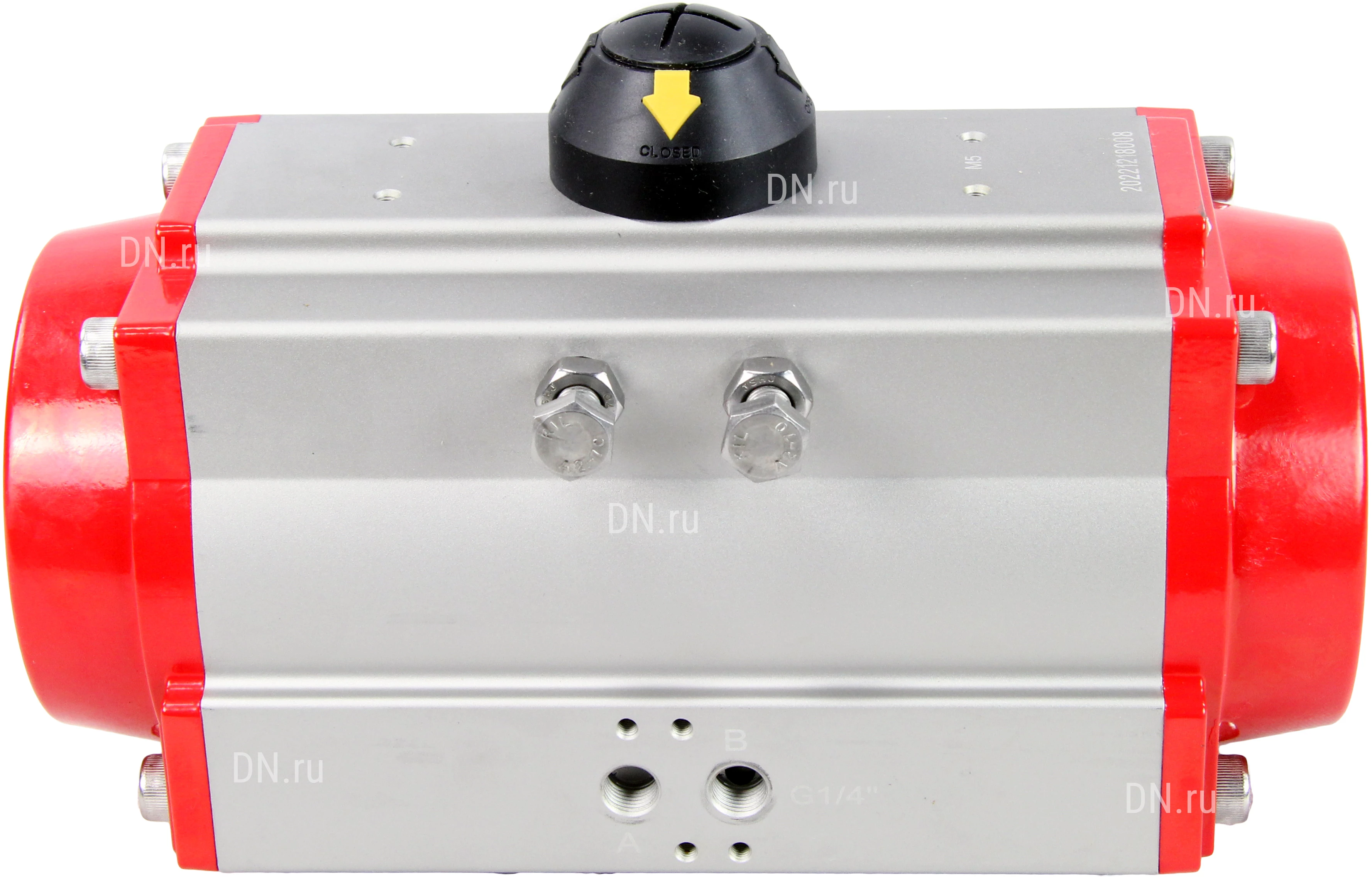

Пневмопривод PA-SA-065 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Габариты и размеры пневмопривода PA-SA-065:
|

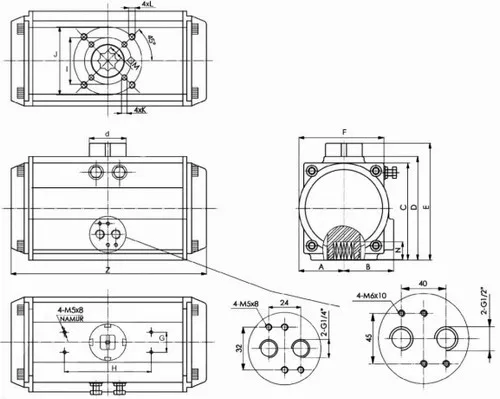

Эскиз габаритов и размеров пневмопривода PA-SA-065 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Таблица деталей и материалов пневмопривода PA-SA-065:
|
Эскиз деталей и материалов пневмопривода PA-SA-065 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические параметры пневмораспределителя 4V320-10 AC220V (подключение со шлангом)
|

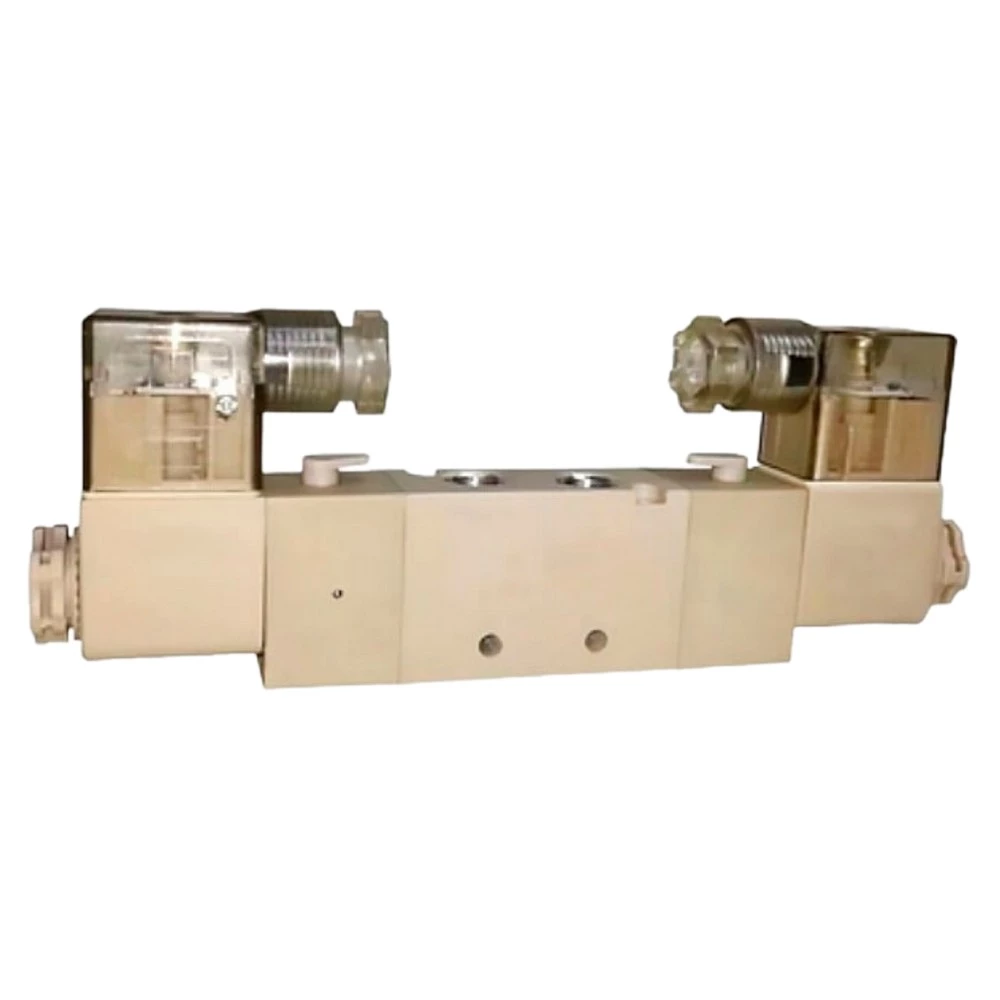

Пневмораспределитель 4V320-10 AC220V (подключение со шлангом) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

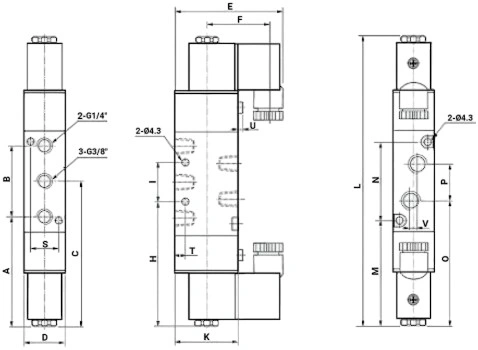

Габариты и размеры пневмораспределителя 4V320-10 AC220V (подключение со шлангом):
|
Эскиз габаритов и размеров пневмораспределителя 4V320-10 AC220V (подключение со шлангом) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические параметры блока подготовки воздуха AFC2000
|

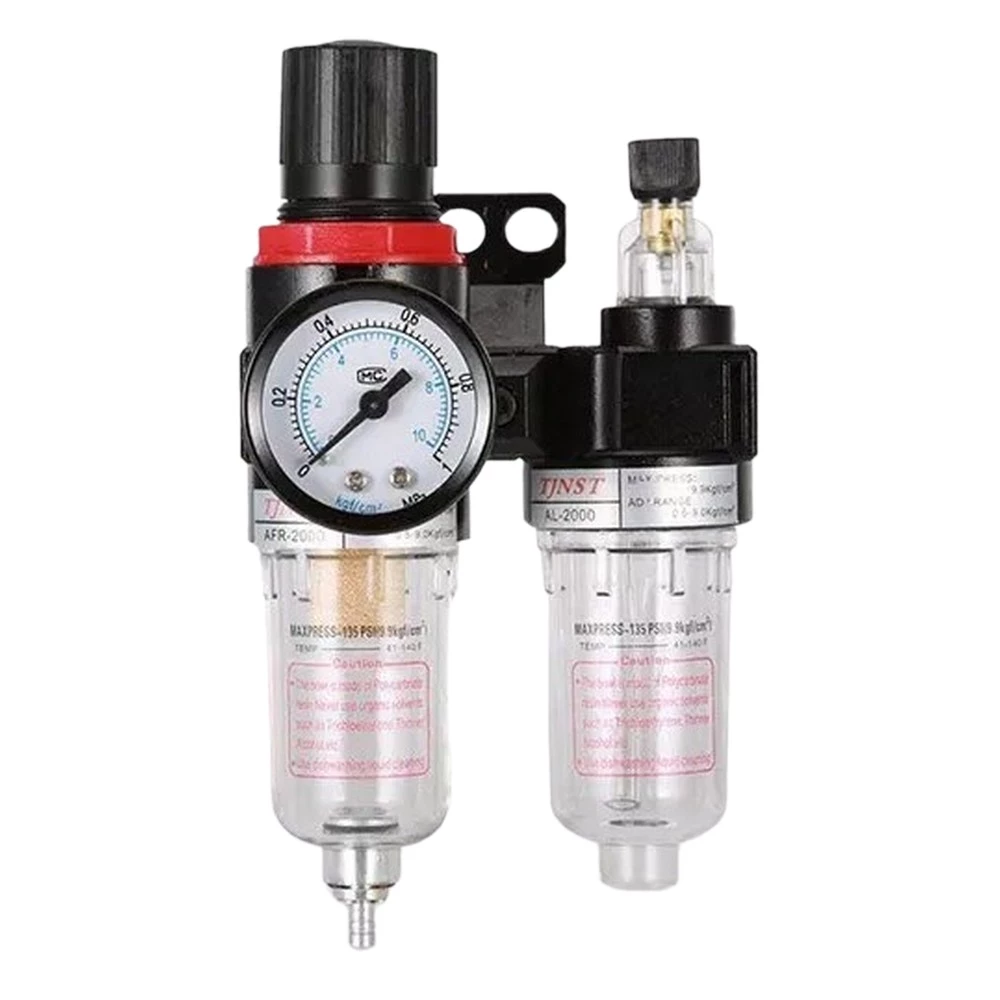

Блок подготовки воздуха AFC2000 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Габариты и размеры блока подготовки воздуха AFC2000:
|

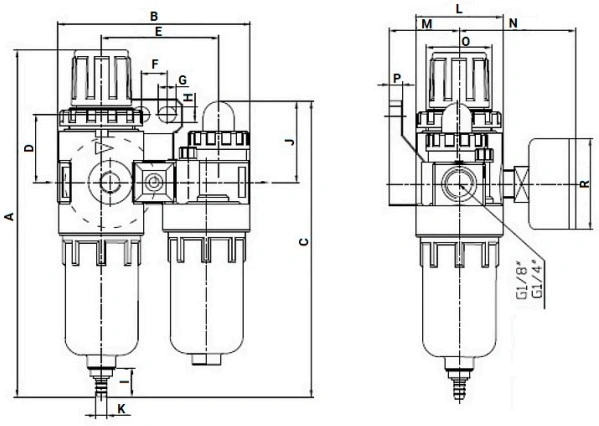

Эскиз габаритов и размеров блока подготовки воздуха AFC2000 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Характеристики
Страна производитель
Россия
Тип присоединения
фланцевый
Применение
водоснабжение
Корпус
Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Присоединение
фланцевое
Температура
180 ℃
Класс материала корпуса
нержавеющая сталь
Тип управления
С пневмоприводом
Диаметр в дюймах
3/4″
Доступность товара
Товар в наличии на складе либо у поставщика
Давление условное Ру(Pn), бар
16
Диаметр условный Ду(Dn), мм
20
Класс герметичности
A
Проход шара
полнопроходной
Рабочая среда крана
вода
Уплотнение шара
PTFE / Фторопласт / Тефлон
Устройство крана
трехходовой
Строительная длина, мм
160
Тип трехходового крана
L
