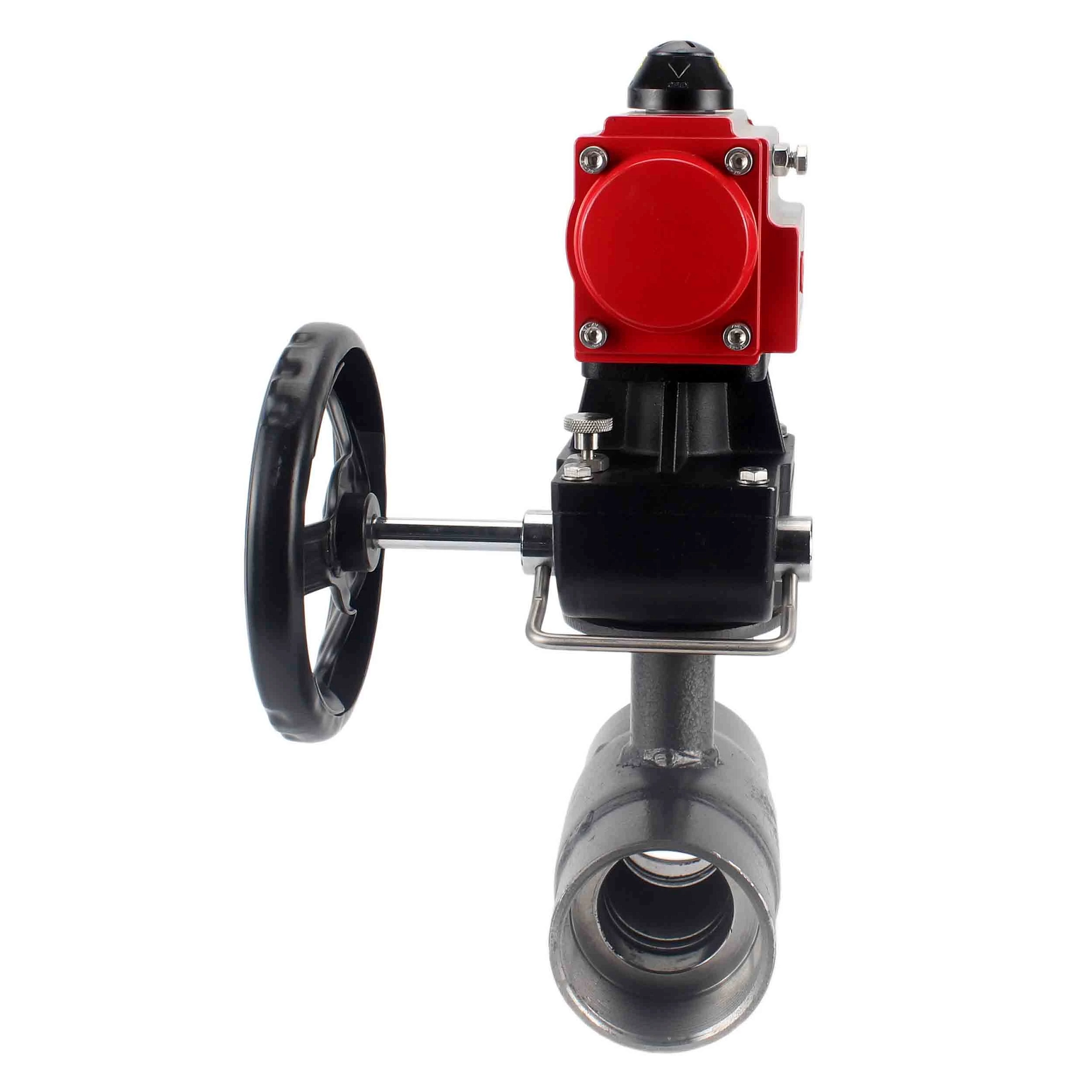

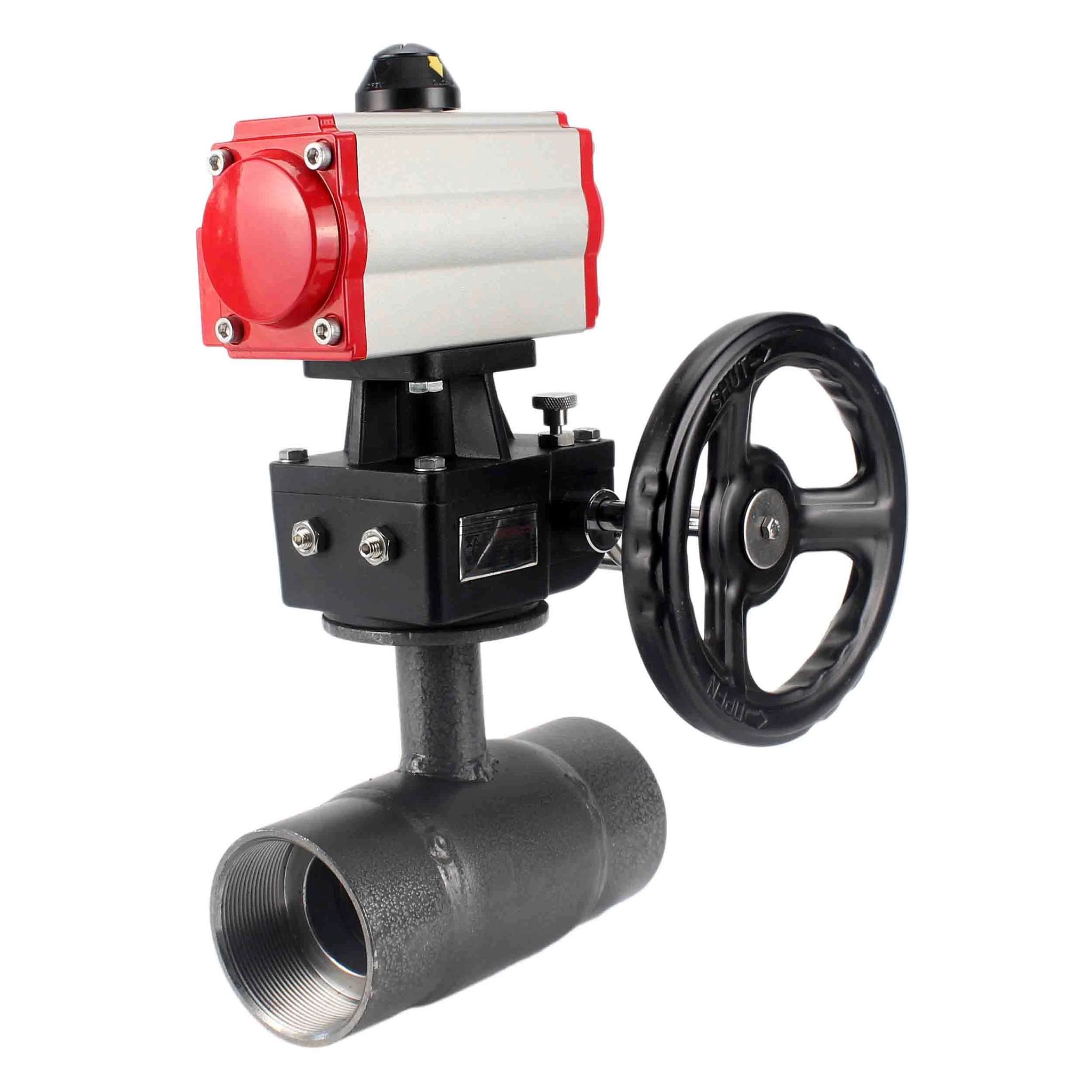

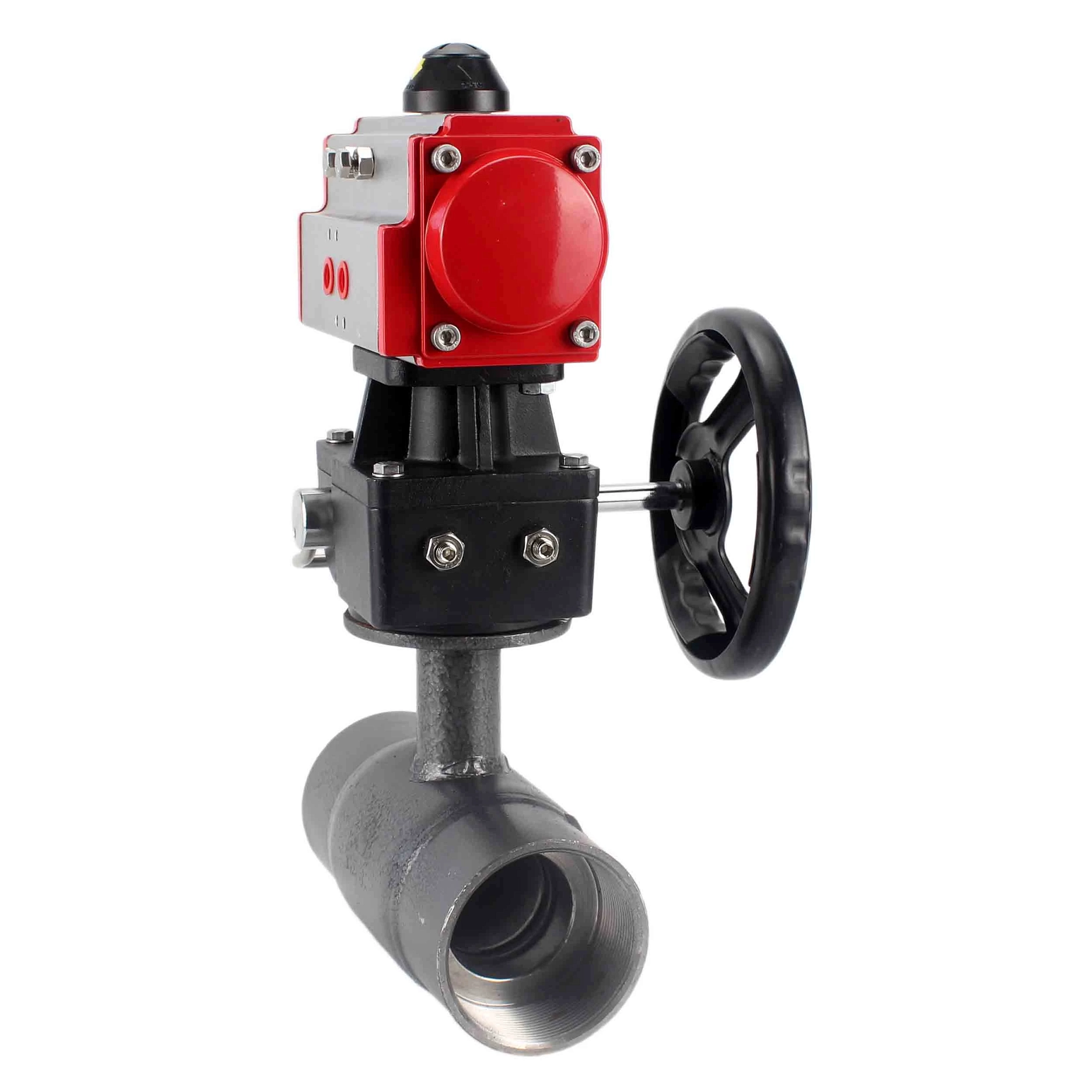

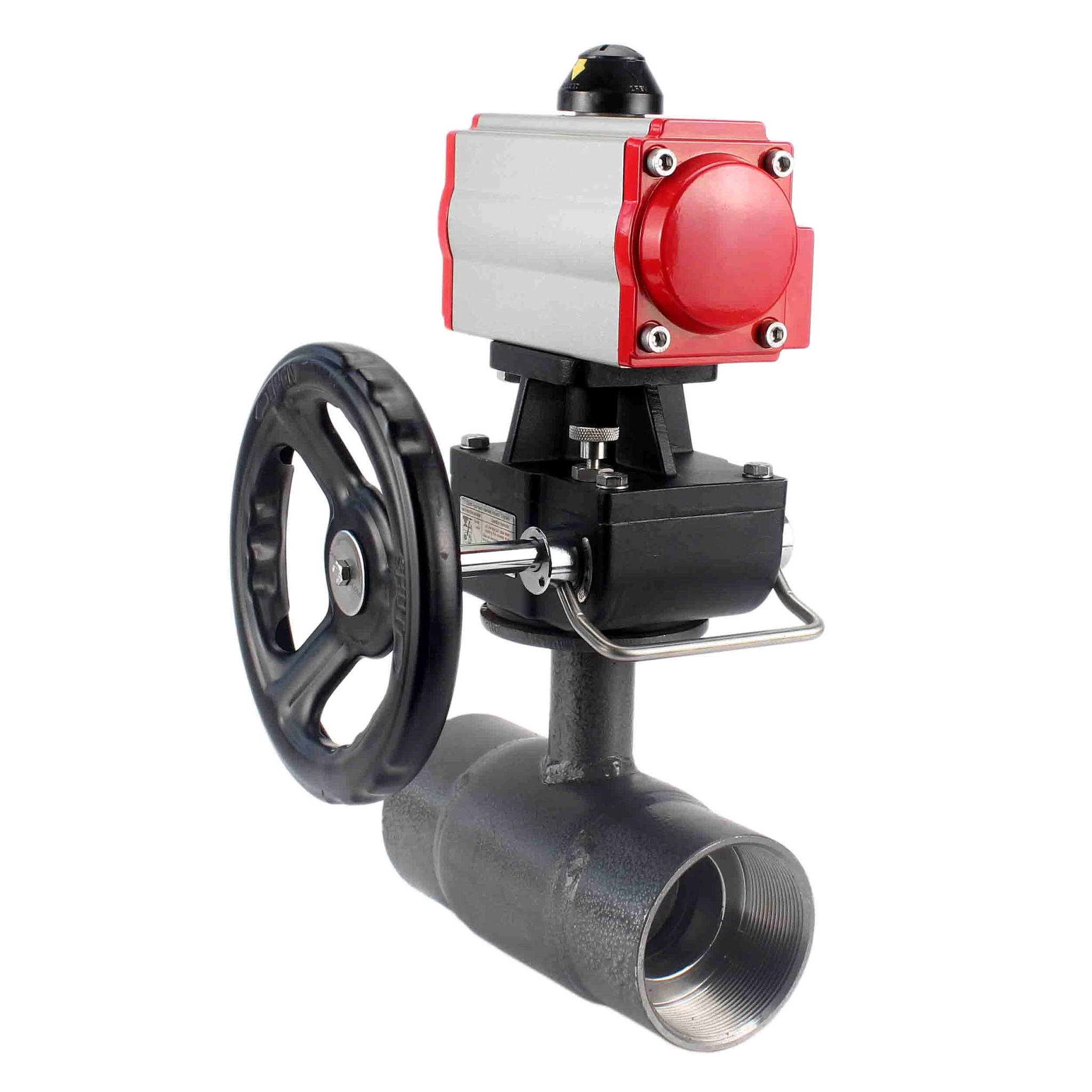

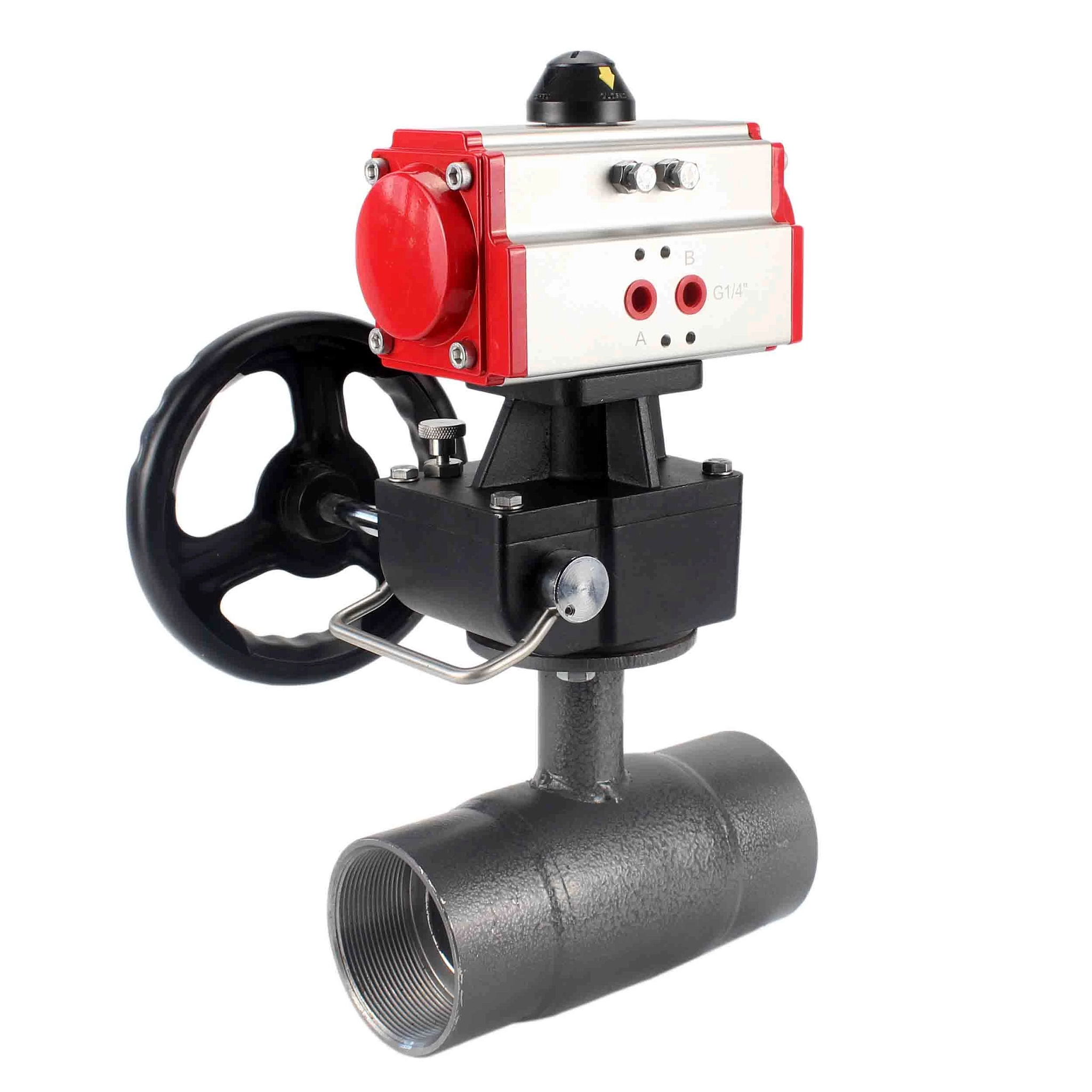

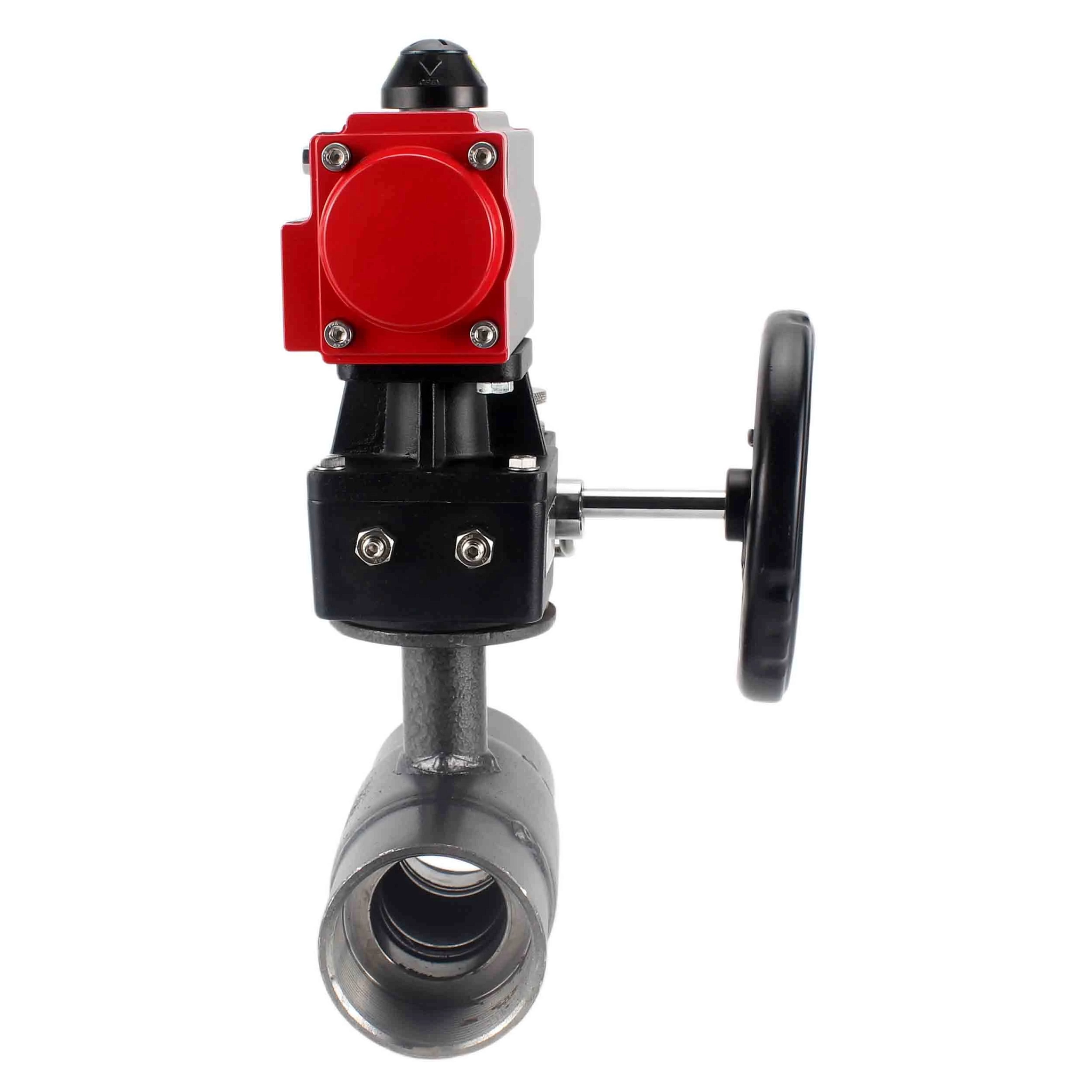

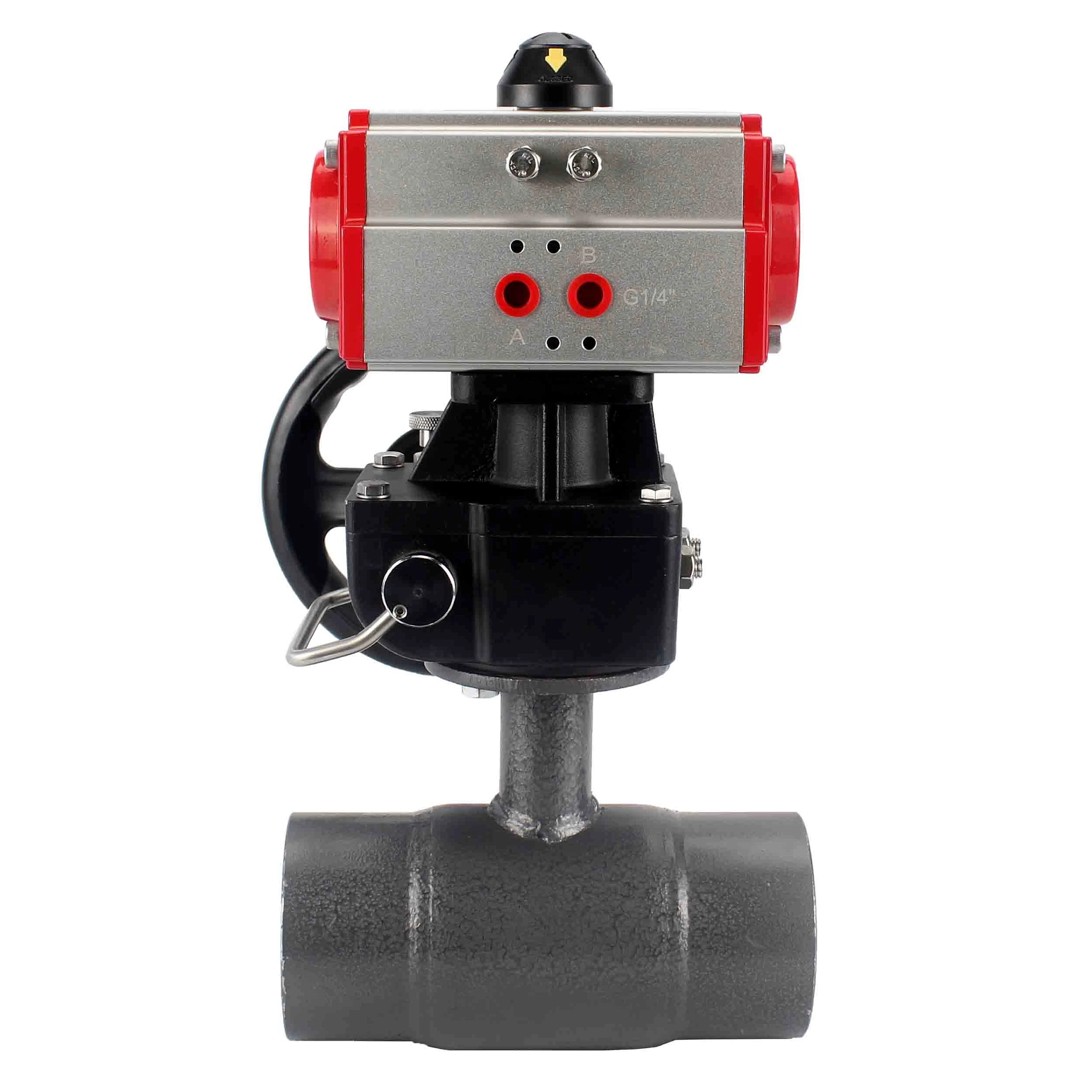

Кран шаровой ALSO КШ.М.Р.065.25-01 2 1/2″ Ду65 Ру25 стандартнопроходной, внутренняя резьба, корпус - сталь 20, уплотнение - PTFE, управление - пневмопривод PA-DA-083 с ручным дублером HDM-2

Наличие: Красноярск

Артикул: D160-25194

Бренд: Also

Страна производитель: Россия

Применение: водоснабжение

от 29 719.20 ₽/шт

Получить предложение

К заявке

Остались вопросы по продукции?

Нашли дешевле?

Помощь с выбором

Подобрать аналог

Описание

Характеристики

Описание

Стальные краны шаровые ALSO для жидких сред с цельносварным корпусом предназначены для воды наружных и внутренних тепловых сетей при температуре носителя до 200 °С, в том числе для воды в контурах тепловых сетей. Применяются также для монтажа на трубопроводы и сооружения на них, транспортирующие сжиженные углеводороды, нефтепродукты и другие жидкие среды, по отношению к которым материалы крана коррозионностойки. Основной рабочий элемент крана ALSO – шар – изготовлен из нержавеющей стали. Седловое уплотнение шара выполнено из углеродонаполненного фторопласта Ф4К20 (тефлон/PTFE+20%C), что практически исключает его износ в процессе эксплуатации крана. Каждый кран шаровой ALSO для жидких сред имеет класс герметичности «А» (ГОСТ 9544-2015).
Приводы пневматические поворотные предназначены для автоматизации процесса управления промышленной запорной арматурой. Пневматические приводы рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие.
Ручной дублер HDM с червячной передачей и понижающим редуктором HDM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения.

Технические параметры крана шарового Also крана шарового ALSO КШ.М.Р.065.25-01 2 1/2″ Ду65 Ру25:

Диаметр Ду - 65 мм
Давление Ру - 25 бар
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - Углеродистая сталь 20
Материал шара - Нержавеющая сталь AISI/SS 304/08Х18Н10
Уплотнение - PTFE / Фторопласт / Тефлон
Пропускная способность Kv - 176 м³/ч
Присоединение - Внутренняя резьба
Тип прохода крана - двухходовой
Тип управления - пневмопривод двойного действия
Климатическое исполнение - У1
Тип ISO-фланца крана - F07
Температура рабочей среды крана максимальная - до +200°C
Температура эксплуатации крана не ниже: -40 C
Среда - вода, нефтепродукты, нейтральные среды
Срок службы крана- 30 лет
Область применения - Нефтегазовая промышленность, жилищно-коммунальные и теплосетевые хозяйства, Водоснабжение, Теплоснабжение
Вес крана - 3.9 кг
Страна производитель - Россия

Кран шаровой ALSO КШ.М.Р.065.25-01 2 1/2″ Ду65 Ру25 стандартнопроходной, внутренняя резьба, корпус - сталь 20, уплотнение - PTFE, управление - пневмопривод PA-DA-083 с ручным дублером HDM-2

Технические параметры пневмопривода двойного действия PA-DA-083:

Тип пневмопривода - двойного действия
Резьба подвода воздуха пневмопривода - G1/4″
Модель пневмопривода - PA-DA-083
Рабочее давление пневмопривода: 2 - 8 бар
Температура рабочая пневмопривода: от -20°C до +80°C
Макс. крутящий момент привода при давлении 6 бар - 92 Н*м
Угол поворота привода - 90°
Диапазон регулировки привода - 5°
Рабочая среда - фильтрованный сжатый воздух
Вес привода - 3.2 кг

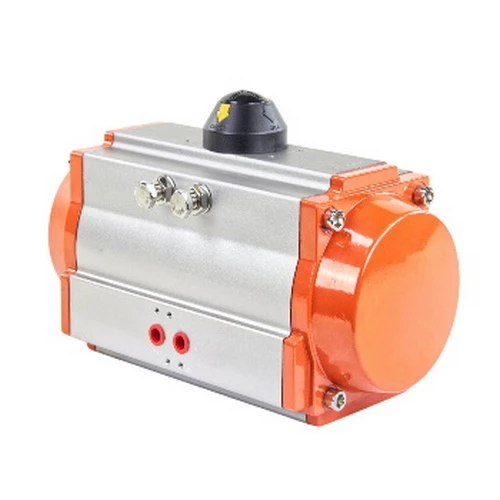

Пневмопривод двойного действия PA-DA-083

Габаритные и установочные размеры крана шарового Also крана шарового ALSO КШ.М.Р.065.25-01 2 1/2″ Ду65 Ру25:

L - 190 мм
H - 119 мм
h - 38 мм
d - 48 мм
d* - 84 мм
G - 2 1/2″
D - 89 мм

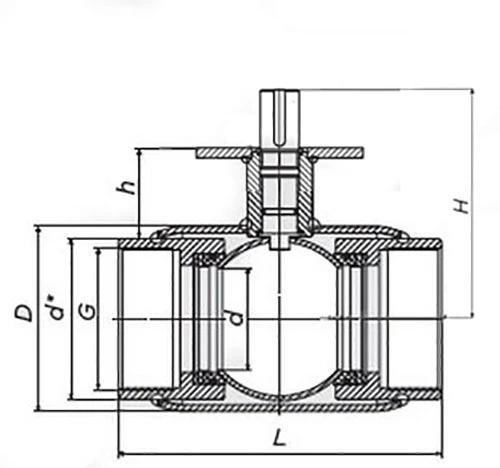

Эскиз размеров крана шарового Also крана шарового ALSO КШ.М.Р.065.25-01 2 1/2″ Ду65 Ру25

Габаритные и установочные размеры пневмопривода двойного действия PA-DA-083:

A - 216 мм
B - 101 мм
C - 135 мм
N - 30 мм
M - 80 мм
G - 15 мм
J - 4-M6x10
K - 4-М8х12
d1, d2 - F05, F07

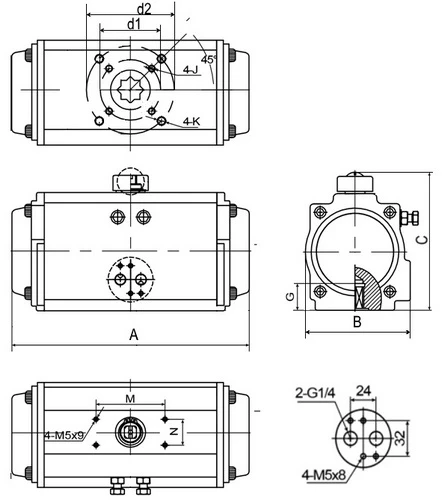

Эскиз размеров пневмопривода двойного действия PA-DA-083

Габаритные и установочные размеры ручного дублера HDM-2:

H - 133 мм
A - 125 мм
T - 62.5 мм
Y - 178 мм
D2 - 102 мм
S - 56.5 мм
Диаметр штурвала - 200 мм

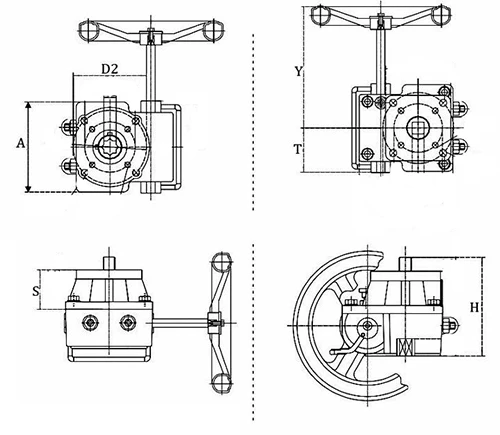

Эскиз размеров ручного дублера HDM-2

Материалы деталей крана шарового Also крана шарового ALSO КШ.М.Р.065.25-01 2 1/2″ Ду65 Ру25

№	Деталь	Материал
1	ручка	сталь 3
2	гайка	оцинкованная сталь
3	кольцо уплотнительное	фторсилоксан
4	кольцо	Ф4К20 (PTFE +20% С)
5	шток	сталь 20Х13
6	пружина	сталь 65Г (оцинкованная сталь)
7	кольцо опорное	сталь 08ПС
8	уплотнитель седла	фторсилоксан
9	седло	Ф4К20 (PTFE +20% С)
10	шар	DN 10–32: сталь 20Х13 (AISI 420) DN 40, 65: сталь 08Х18Н10 (AISI 304) DN 50, 80–300: сталь 08Х13 (AISI 409) DN 350–600: сталь 12Х18Н10Т (AISI 321)
11	горловина	сталь 20
12	корпус	сталь 20
13	патрубок	сталь 20

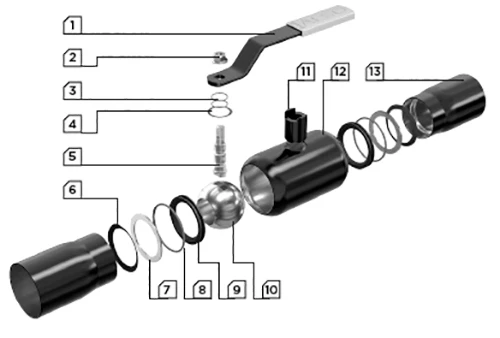

Эскиз материалов деталей крана шарового Also крана шарового ALSO КШ.М.Р.065.25-01 2 1/2″ Ду65 Ру25

Материалы деталей пневмопривода двойного действия PA-DA-083:

№ п/п	Наименование детали	Материал
1	Индикаторный винт	АБС-пластик
2	Индикатор положения	АБС-пластик
3	Пружинный зажим	нержавеющая сталь 304
4	Металлическая шайба	нержавеющая сталь 304
5	Прижимная шайба	инженерный пластик
6	Корпус	экструдированный алюминиевый сплав с твердым анодированием
7	Прижимная шайба	инженерный пластик
8	Ограничитель	легированная сталь
9	Уплотнительное кольцо вала верхнее	NBR
10	Антифрикционное кольцо вала верхнее	инженерный пластик
11	Вал	легированная сталь никелированная
12	Антифрикционное кольцо вала нижнее	инженерный пластик
13	Уплотнительное кольцо вала нижнее	NBR
14	Заглушка	NBR
15	Уплотнительное кольцо регулировочных винтов	NBR
16	Шайба регулировочного винта	нержавеющая сталь 304
17	Стопорная гайка регулировочного винта	нержавеющая сталь 304
18	Винт регулировочный	нержавеющая сталь 304
19	Поршень	алюминиевый сплав, литой под давлением
20	Направляющая накладка поршня	инженерный пластик
21	Антифрикционное кольцо поршня	инженерный пластик
22	Уплотнительное кольцо поршня	NBR
23	Комплект пружин	пружинная сталь
24	Уплотнительное кольцо крышки	NBR
25	Торцевая крышка	литой алюминий с полиэфирным покрытием
26	Винт крышки	нержавеющая сталь 304
27	Стопорный винт	нержавеющая сталь 304
28	Адаптер	углеродистая сталь

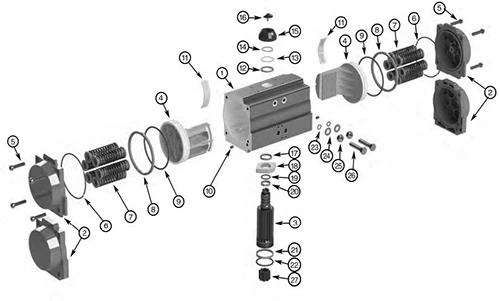

Эскиз материалов деталей пневмопривода двойного действия PA-DA-083

Характеристики

Бренд

Also

Страна производитель

Россия

Тип присоединения

муфтовый (резьбовой)

Применение

водоснабжение

Корпус

Углеродистая сталь 20

Присоединение

Внутренняя резьба

Класс материала корпуса

углеродистая сталь

Тип управления

С пневмоприводом

Диаметр в дюймах

2 1/2″

Давление условное Ру(Pn), бар

Диаметр условный Ду(Dn), мм

Класс герметичности

Проход шара

стандартнопроходной

Рабочая среда крана

вода

Уплотнение шара

PTFE / Фторопласт / Тефлон

Устройство крана

двухходовой

Строительная длина, мм

190
