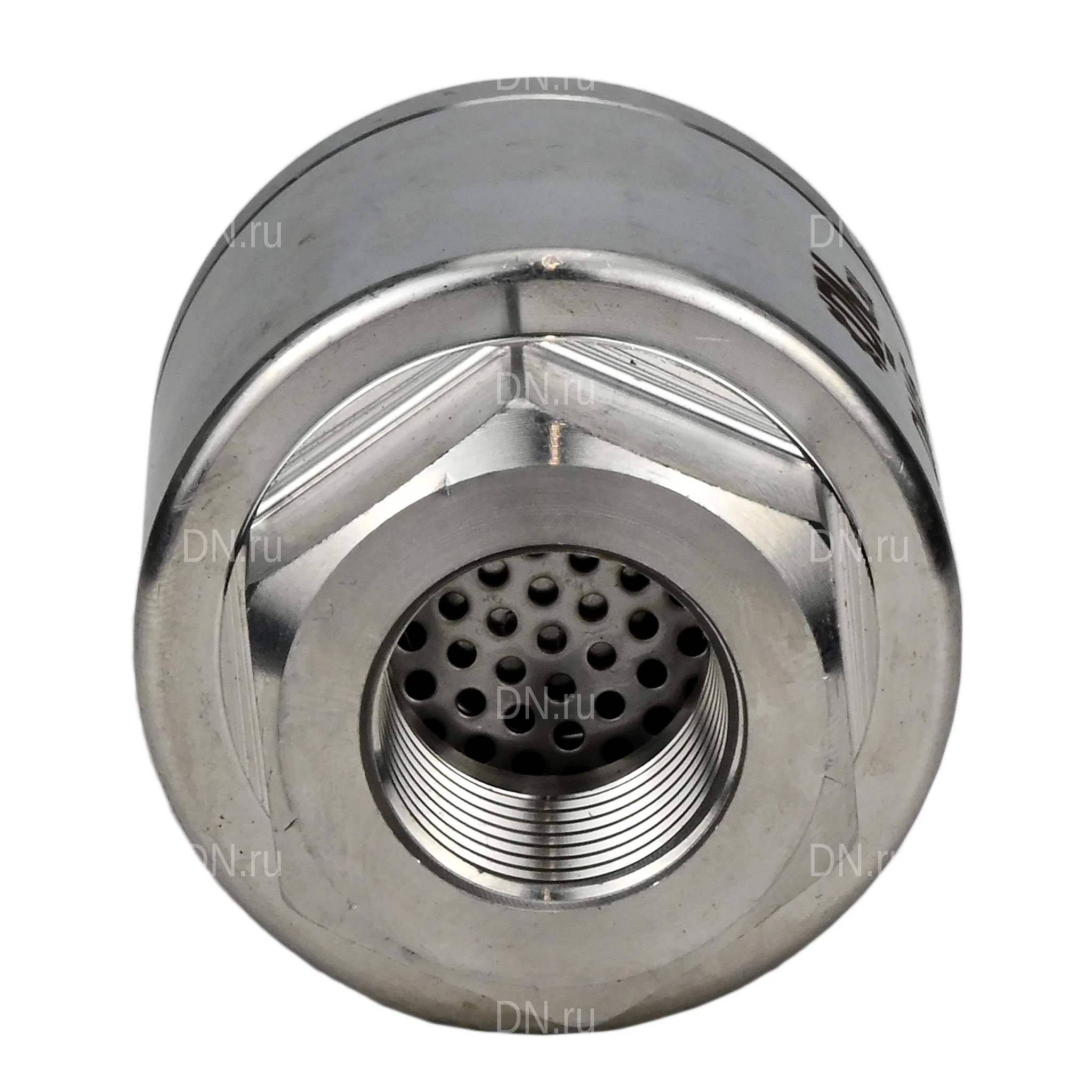

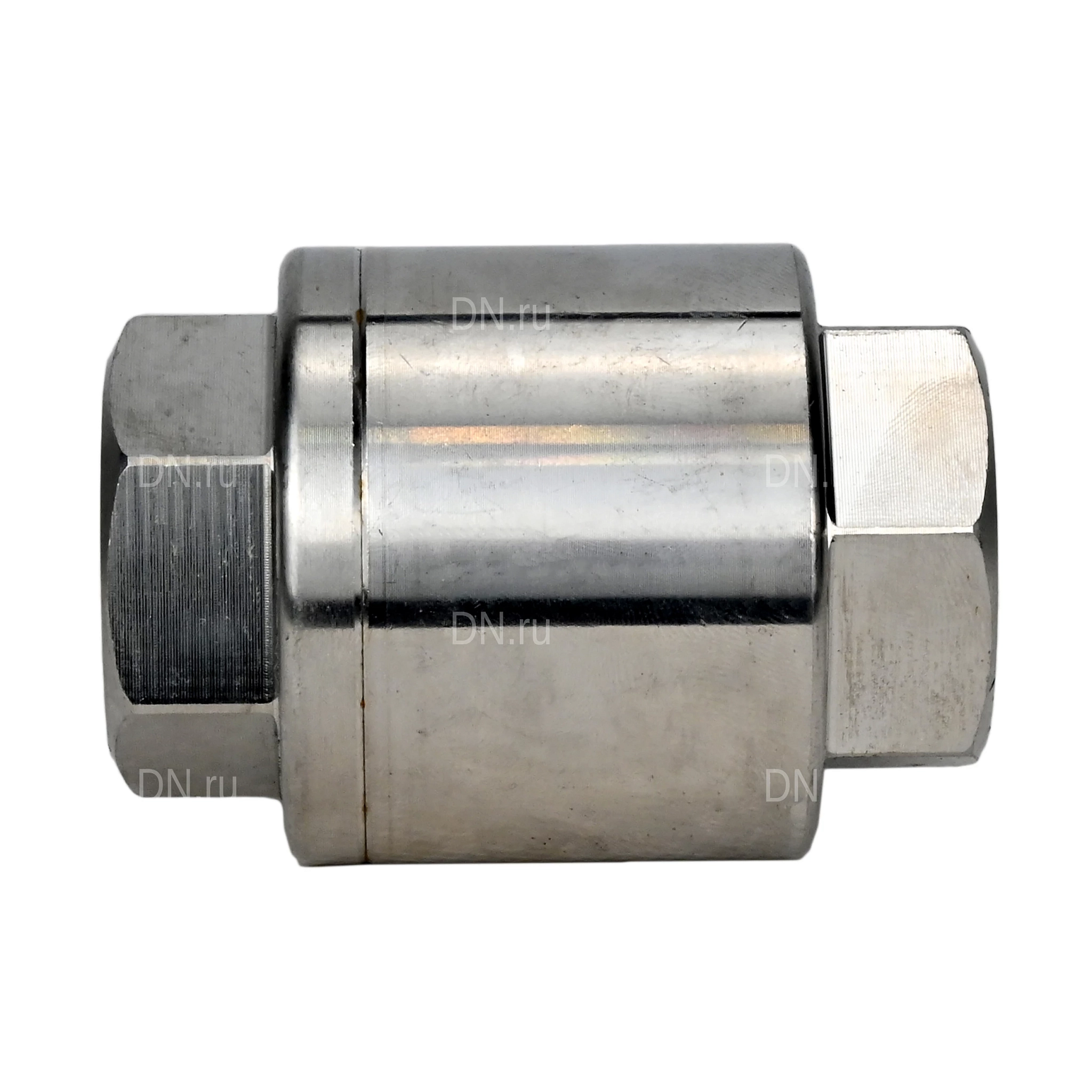

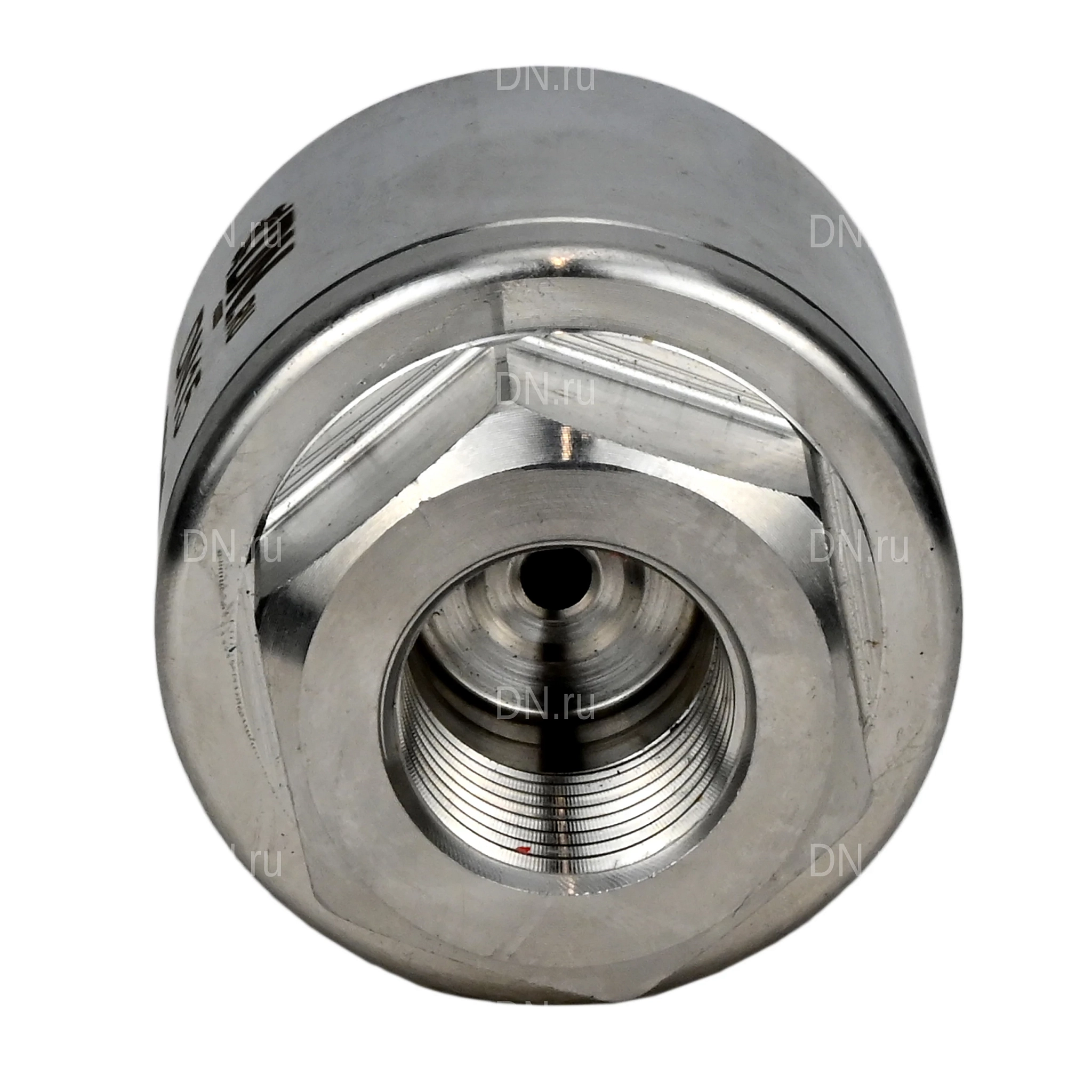

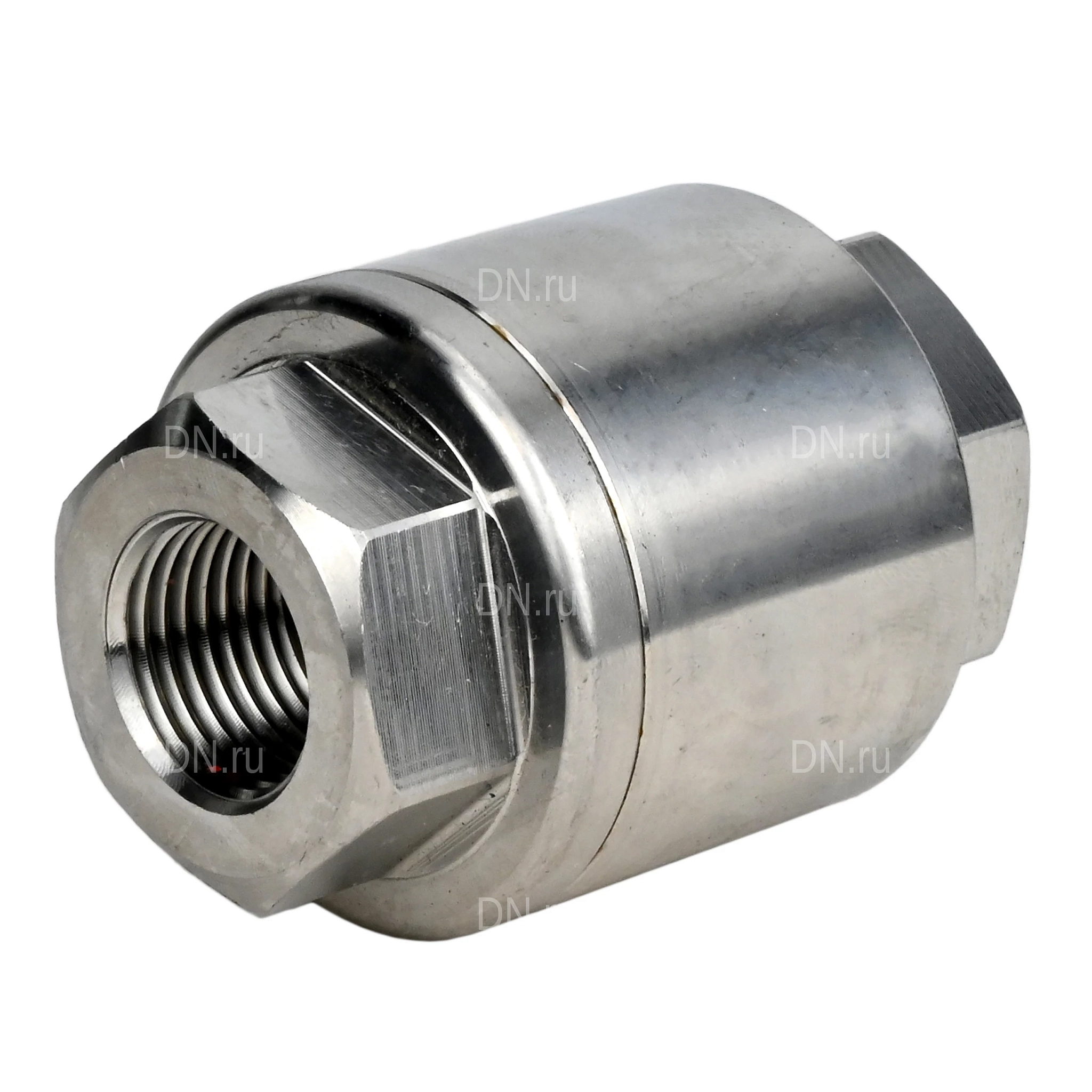

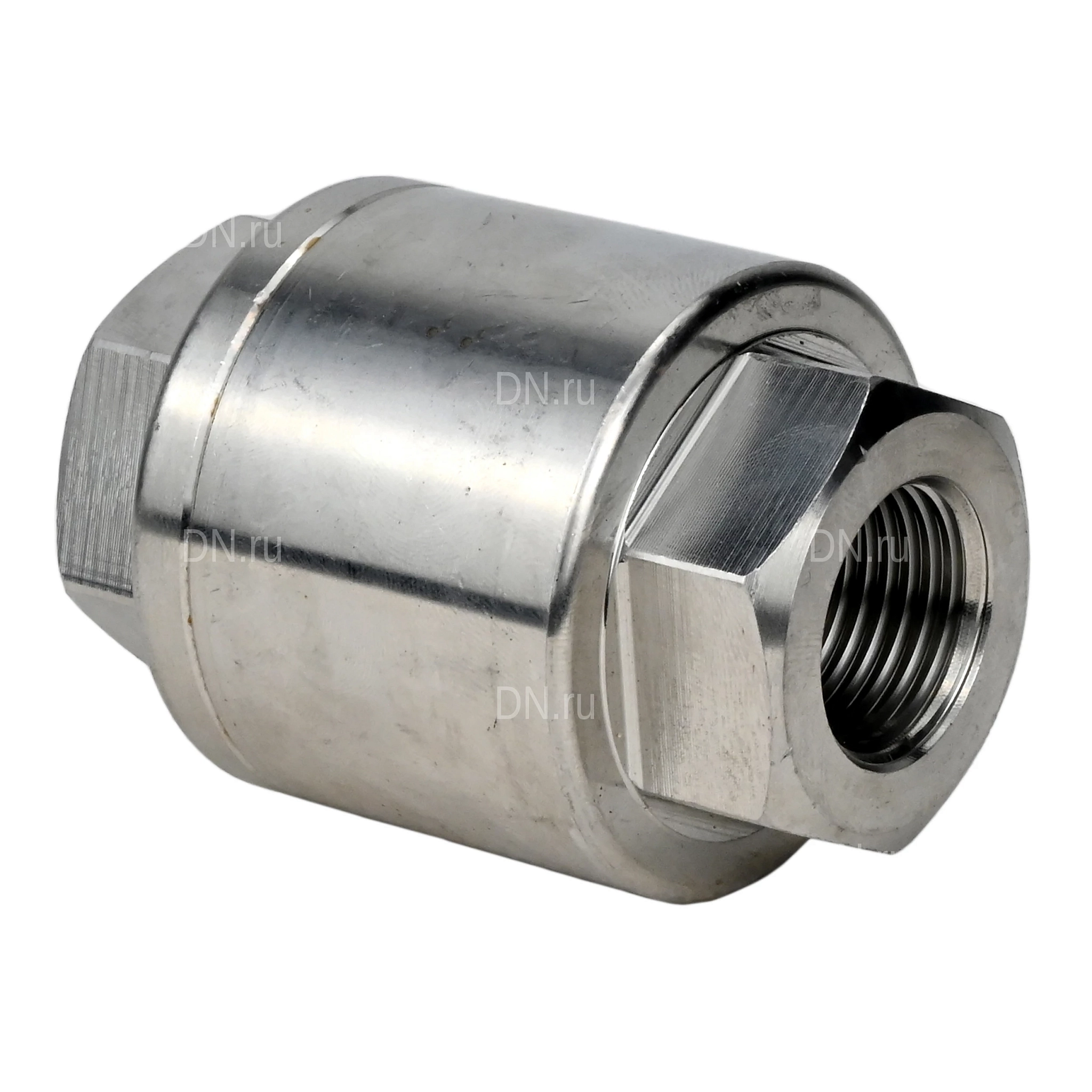

Конденсатоотводчик термостатический STS3131P-T 3/4″ Ду20 Ру40 резьбовой, корпус - нержавеющая сталь AISI 304, уплотнение - PTFE

Наличие: Красноярск

Артикул: D150-01315

Страна производитель: Россия

Диаметр: 20 мм

Применение: теплоснабжение

от 27 165.13 ₽/шт

Получить предложение

К заявке

Остались вопросы по продукции?

Нашли дешевле?

Помощь с выбором

Подобрать аналог

Описание

Характеристики

Описание

Конденсатоотводчик предназначен для выпуска из паровой системы конденсата, воздуха и других неконденсируемых газов, а также для задержки пара до его полной конденсации. Принцип действия основан на разности температур пара и конденсата. Изменение температуры приводит к вскипанию/конденсации жидкости внутри капсулы, соединенной с выпускным клапаном, что позволяет отводить неконденсируемые газы и конденсат ниже температуры насыщения.

Параметры конденсатоотводчика термостатический STS3131P-T 3/4″ Ду20 Ру40:

Тип конденсатоотводчика - Термостатический
Диаметр - 20 мм
Давление номинальное - 40 бар
Способ монтажа - вертикальный
Температура рабочей среды максимальная - До +250°C
Материал корпуса - Нержавеющая сталь AISI/SS 304/08Х18Н10
Материал крышки конденсатоотводчика - нержавеющая сталь AISI 304
Материал капсула конденсатоотводчика - сплав нержавеющей стали
Тип присоединения - муфтовый (резьбовой)
Присоединение - резьбовое
Строительная длина - 65 мм
Среда - пар, конденсат
Применение - теплоснабжение
Минимальный перепад давления - 0.2 бар
Климатическое исполнение - УХЛ 1 по ГОСТ 15150-69
Ограничения - мaксимальное давление за конденсатоотводчиком должно быть не более 90% от давления до конденсатоотводчика
Бренд -
Страна производитель - Россия
Вес - 0.6 кг

Конденсатоотводчик термостатический STS3131P-T 3/4″ Ду20 Ру40 резьбовой, корпус - нержавеющая сталь AISI 304, уплотнение - PTFE

Габаритные и установочные размеры конденсатоотводчика термостатический STS3131P-T 3/4″ Ду20 Ру40:

L - 65 мм
W - 48 мм
R - R3/4″

Пропускная способность кг/ч конденсатоотводчика термостатический STS3131P-T 3/4″ Ду20 Ру40:

DN	Перепад давления, бар
DN	1	2	4	6	8	10	12	14	21
15-25	95	135	215	250	290	320	355	400	450

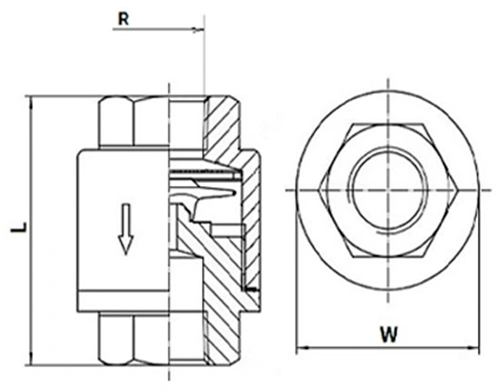

Эскиз конденсатоотводчика термостатический STS3131P-T 3/4″ Ду20 Ру40

Материалы конденсатоотводчика термостатический STS3131P-T 3/4″ Ду20 Ру40:

№ п/п	Наименование детали	Материал
1	Корпус	нержавеющая сталь AISI 304
2	Прокладка	PTFE
3	Крышка	нержавеющая сталь AISI 304
4	Капсула	сплав нержавеющей стали
5	Стопорное кольцо	нержавеющая сталь AISI 304
6	Фильтр	нержавеющая сталь AISI 304

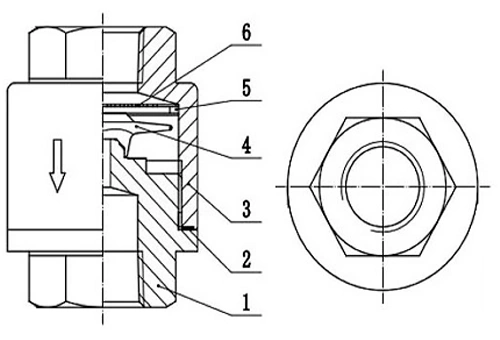

Эскиз материалов конденсатоотводчика термостатический STS3131P-T 3/4″ Ду20 Ру40

Характеристики

Страна производитель

Россия

Диаметр

20 мм

Тип присоединения

муфтовый (резьбовой)

Применение

теплоснабжение

Корпус

Нержавеющая сталь AISI/SS 304/08Х18Н10

Давление

40 бар

Уплотнение

PTFE / Фторопласт / Тефлон

Температура, макс

до 250 ℃

Тип конденсатоотводчика

Термостатический
