Конденсатоотводчик предназначен для выпуска из паровой системы конденсата, воздуха и других неконденсируемых газов, а также для задержки пара до его полной конденсации. Принцип действия основан на разности температур пара и конденсата. Изменение температуры приводит к вскипанию/конденсации жидкости внутри капсулы, соединенной с выпускным клапаном, что позволяет отводить неконденсируемые газы и конденсат ниже температуры насыщения. |
Параметры конденсатоотводчика термостатический STS2131P-T Ду25 Ру16:
- Тип конденсатоотводчика - Термостатический
- Диаметр - 25 мм
- Давление номинальное - 16 бар
- Способ монтажа - вертикальный, горизонтальный
- Температура рабочей среды максимальная - До +250°C
- Материал корпуса - низкоуглеродистая сталь A105
- Материал крышки конденсатоотводчика - Сталь A105
- Материал капсула конденсатоотводчика - специальный сплав
- Тип присоединения - муфтовый (резьбовой)
- Присоединение - резьбовое
- Строительная длина - 100 мм
- Среда - пар
- Применение - теплоснабжение
- Минимальный перепад давления - 0.2 бар
- Климатическое исполнение - УХЛ 1 по ГОСТ 15150-69
- Бренд -
- Страна производитель - Россия
- Вес - 2.5 кг
|
Конденсатоотводчик термостатический STS2131P-T Ду25 Ру16 резьбовой, корпус - низкоуглеродистая сталь A105, уплотнение - PTFE, с фильтром
|
Габаритные и установочные размеры конденсатоотводчика термостатический STS2131P-T Ду25 Ру16:
- L - 100 мм
- H1 - 52 мм
- H2 - 62 мм
Пропускная способность кг/ч конденсатоотводчика термостатический STS2131P-T Ду25 Ру16:
DN
|
Перепад давления, бар
|
1
|
2
|
4
|
6
|
8
|
10
|
16
|
15-25
|
95
|
150
|
190
|
240
|
270
|
290
|
340
|
|

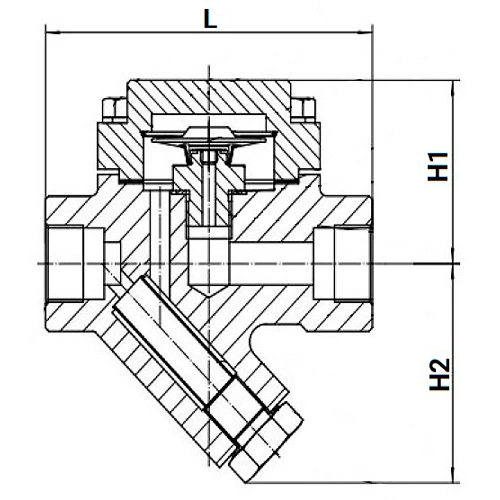

Эскиз конденсатоотводчика термостатический STS2131P-T Ду25 Ру16
|
Материалы конденсатоотводчика термостатический STS2131P-T Ду25 Ру16:
№ п/п
|
Наименование детали
|
Материал
|
1
|
Корпус
|
сталь A105
|
2
|
Седло
|
сталь 2Cr13
|
3
|
Прокладка
|
латунь
|
4
|
Прокладка
|
PTFE
|
5
|
Капсула
|
специальный сплав
|
6
|
Крышка
|
сталь A105
|
7
|
Диск
|
нержавеющая сталь SS304
|
8
|
Болт
|
сталь 35СrMoA
|
9
|
Дренажная пробка
|
сталь A105
|
10
|
Прокладка
|
латунь
|
11
|
Фильтр
|
нержавеющая сталь SS304
|
|

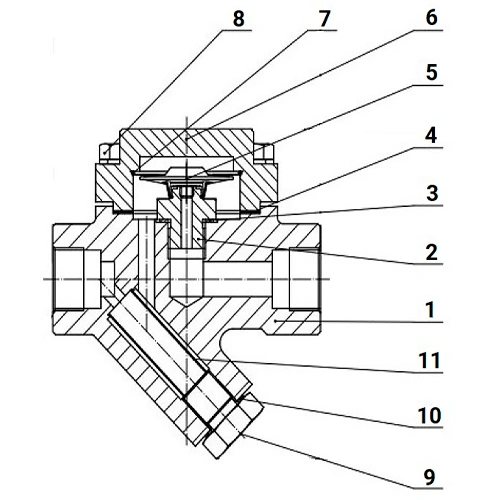

Эскиз материалов конденсатоотводчика термостатический STS2131P-T Ду25 Ру16
|
