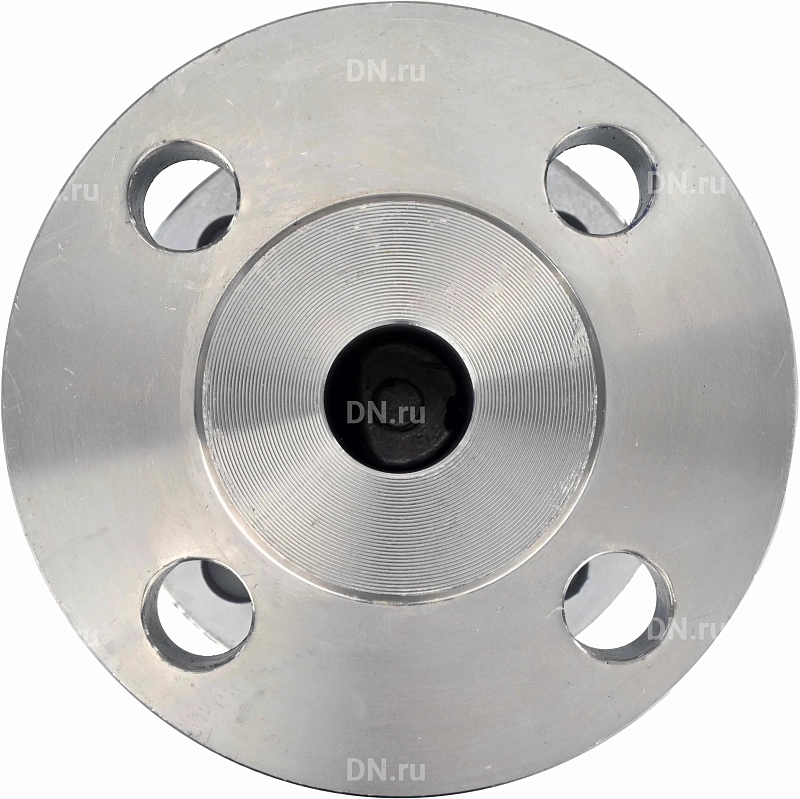

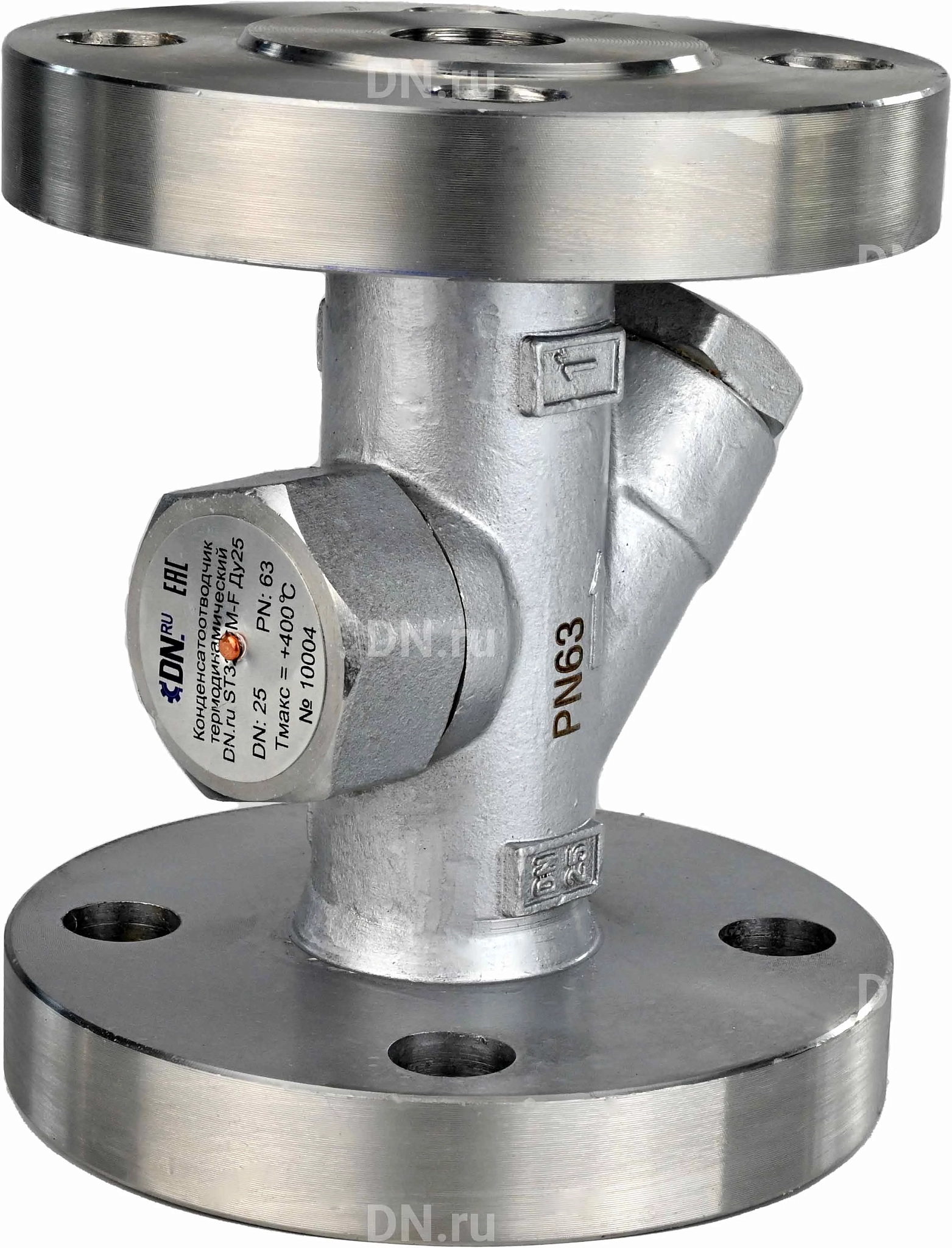

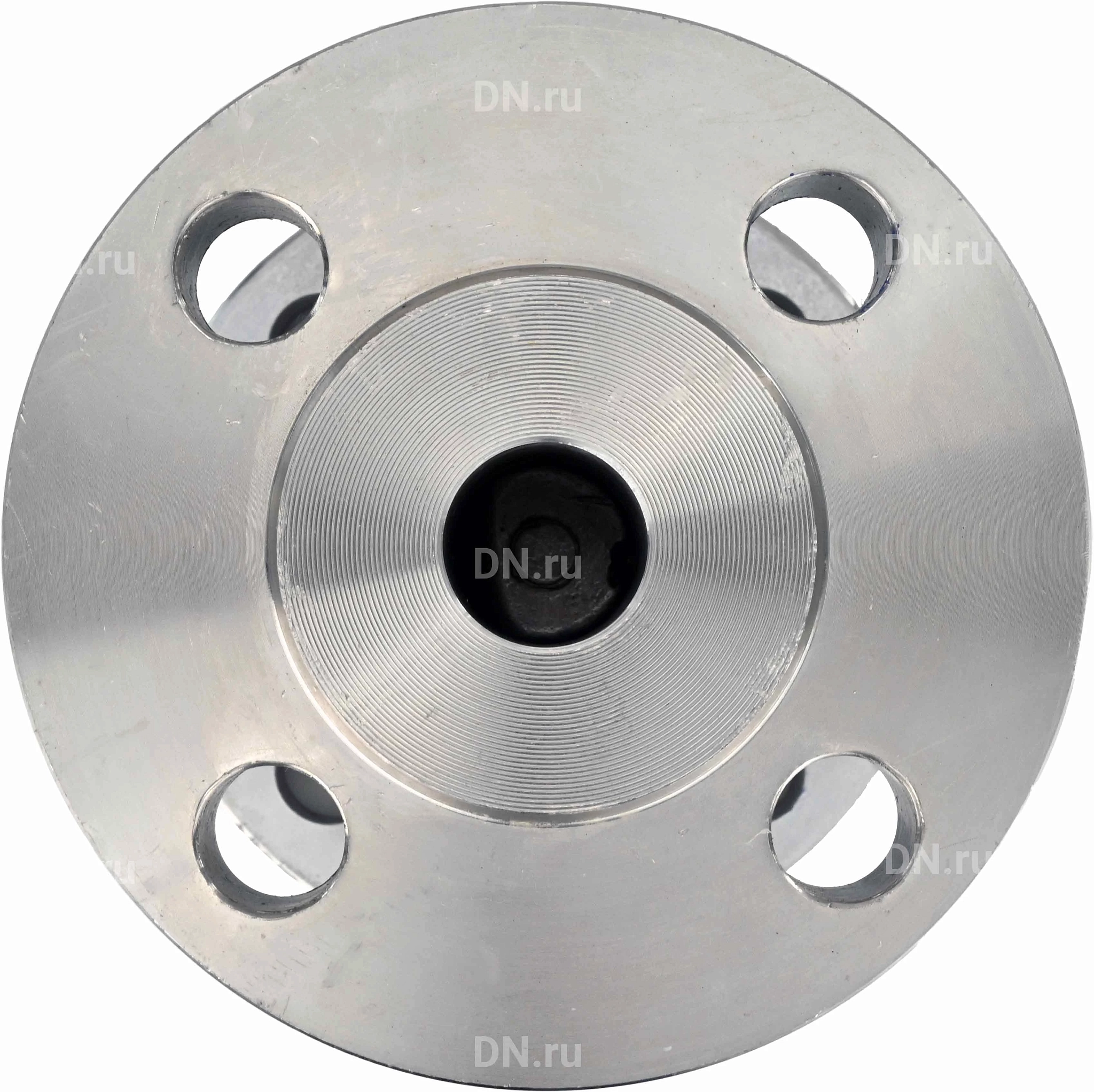

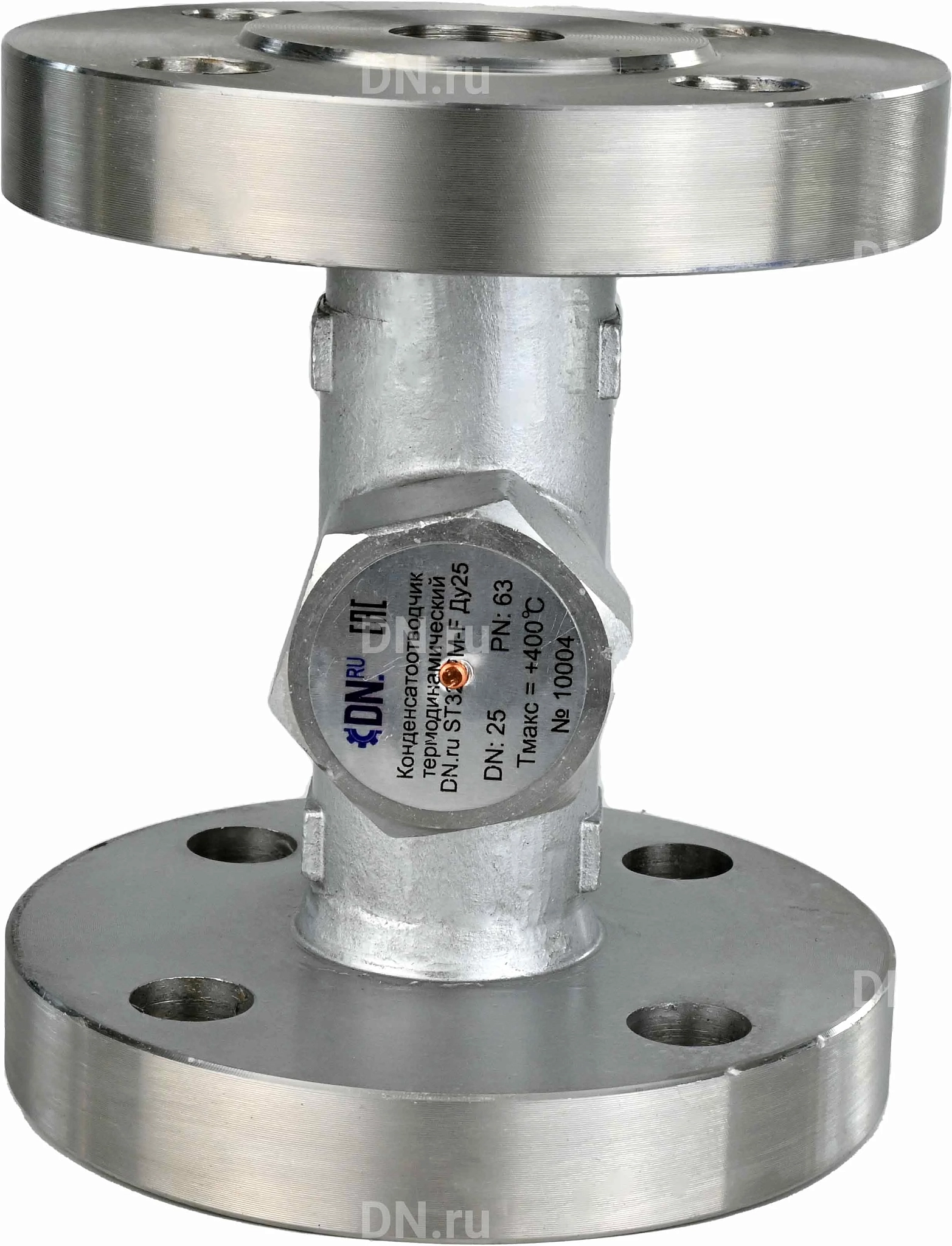

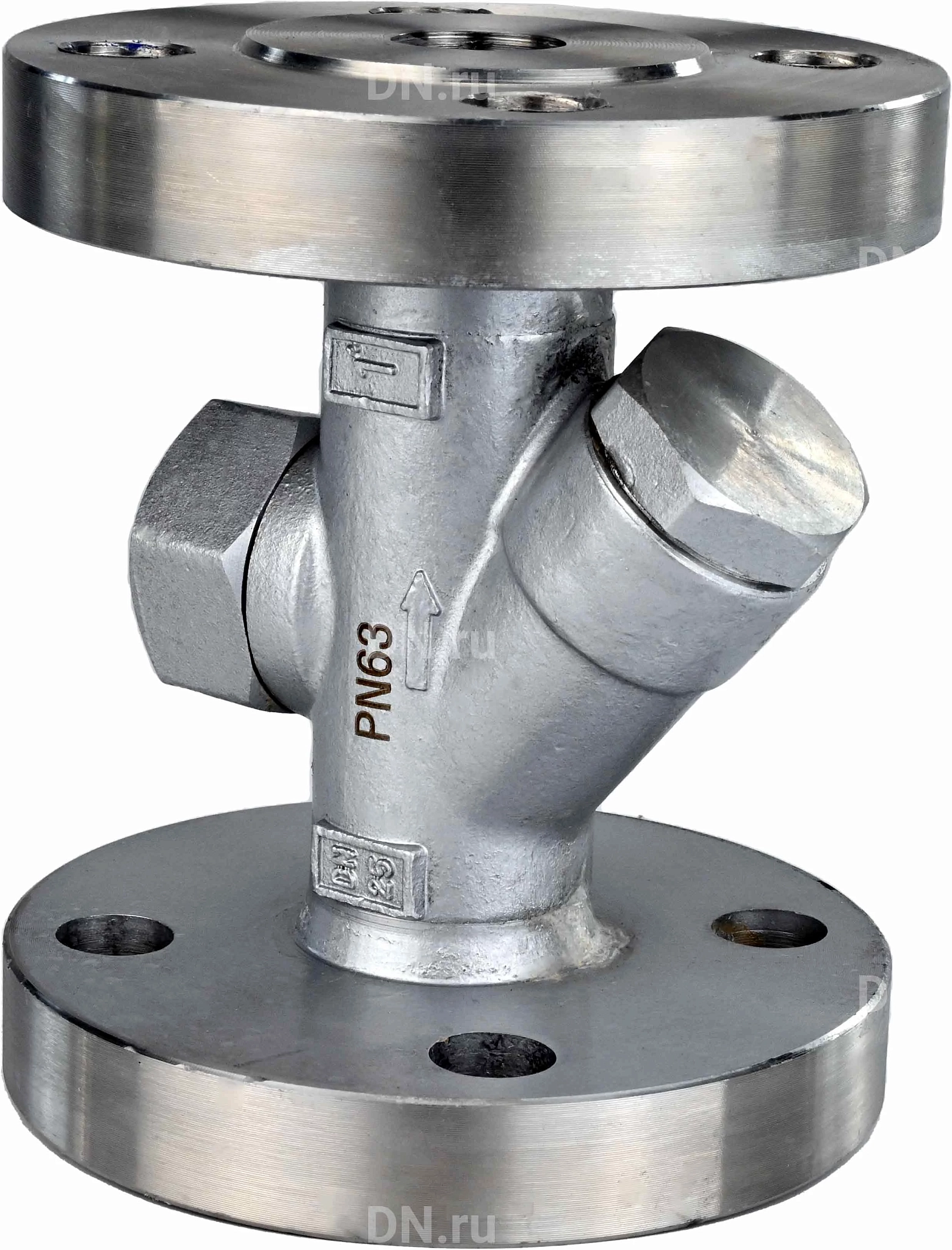

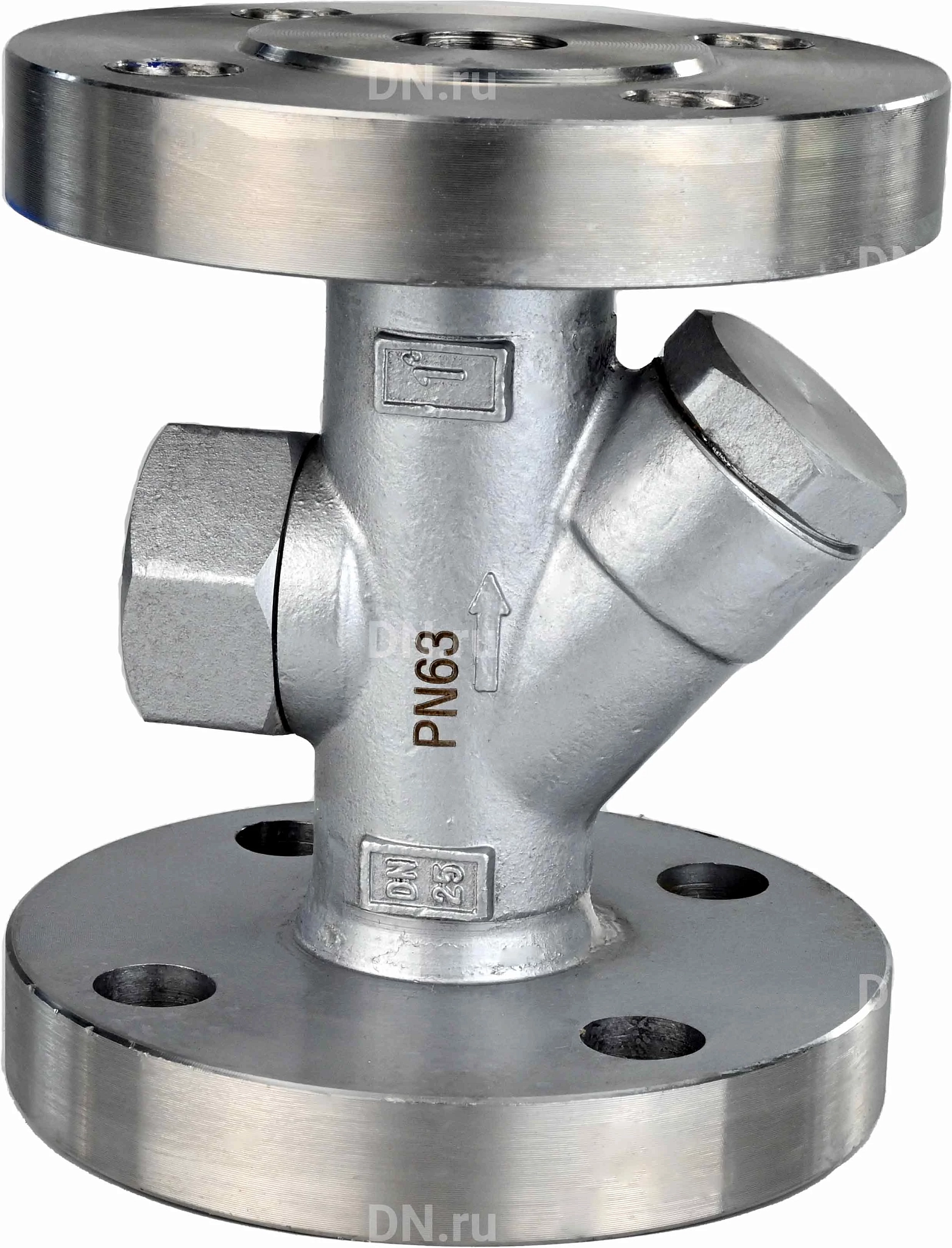

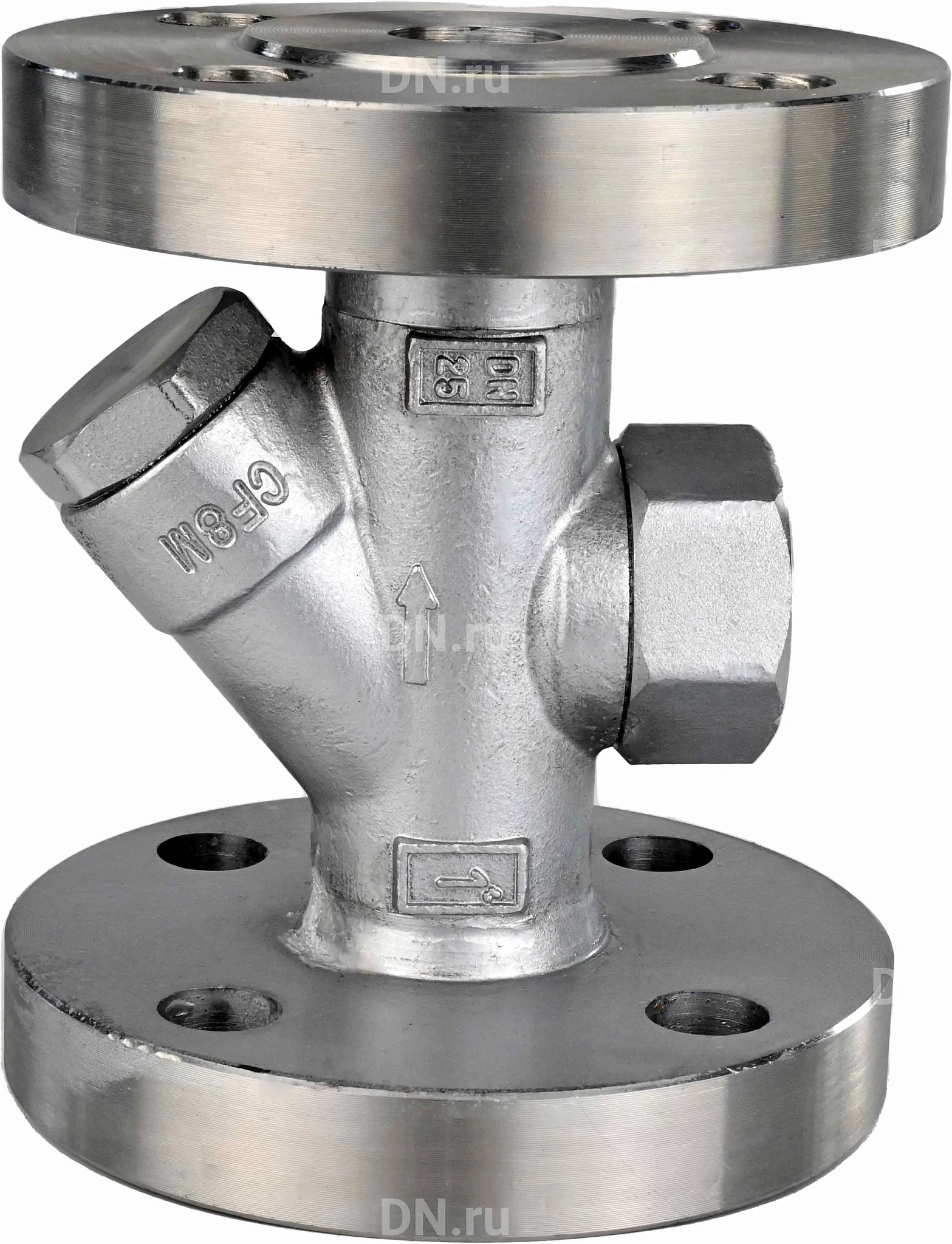

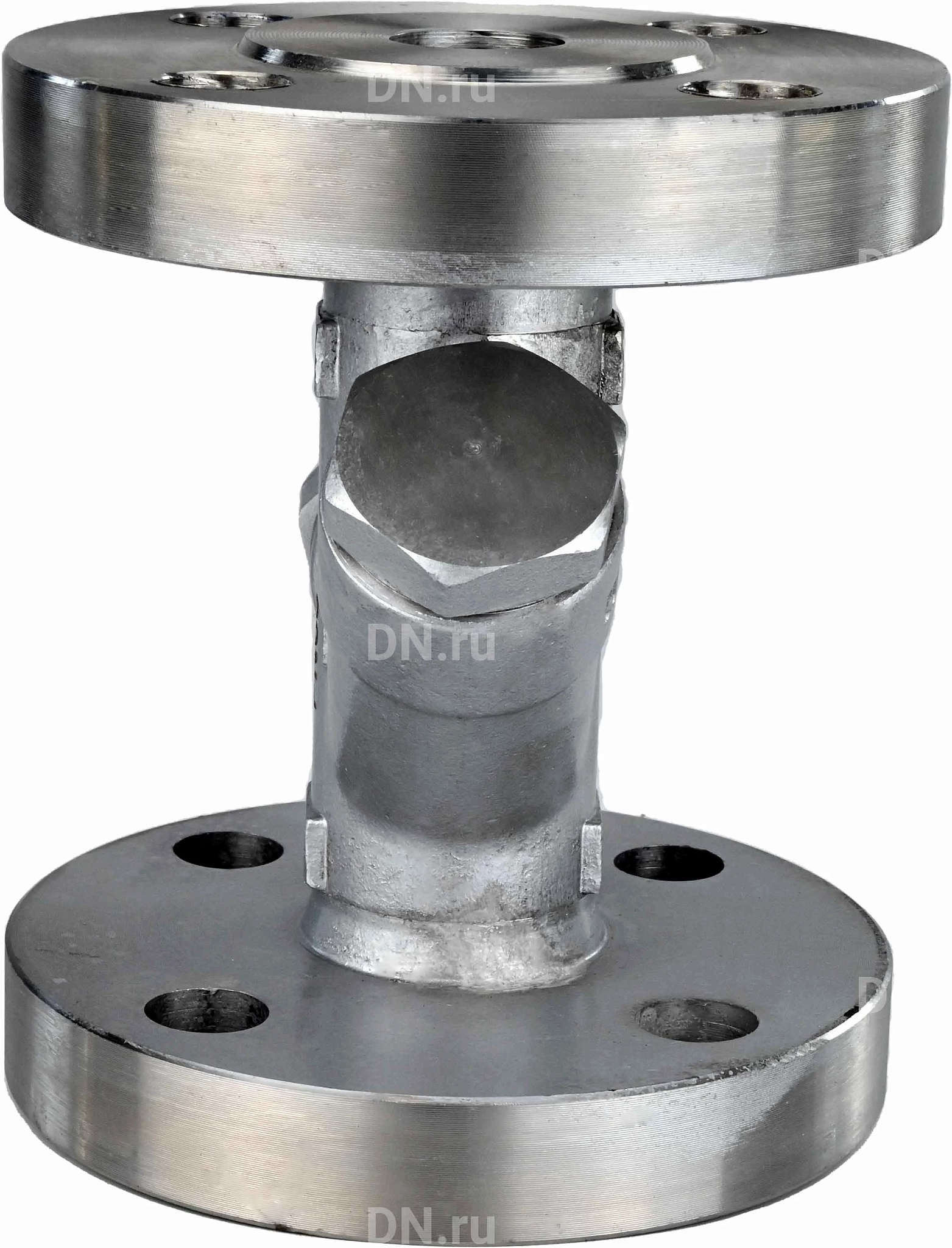

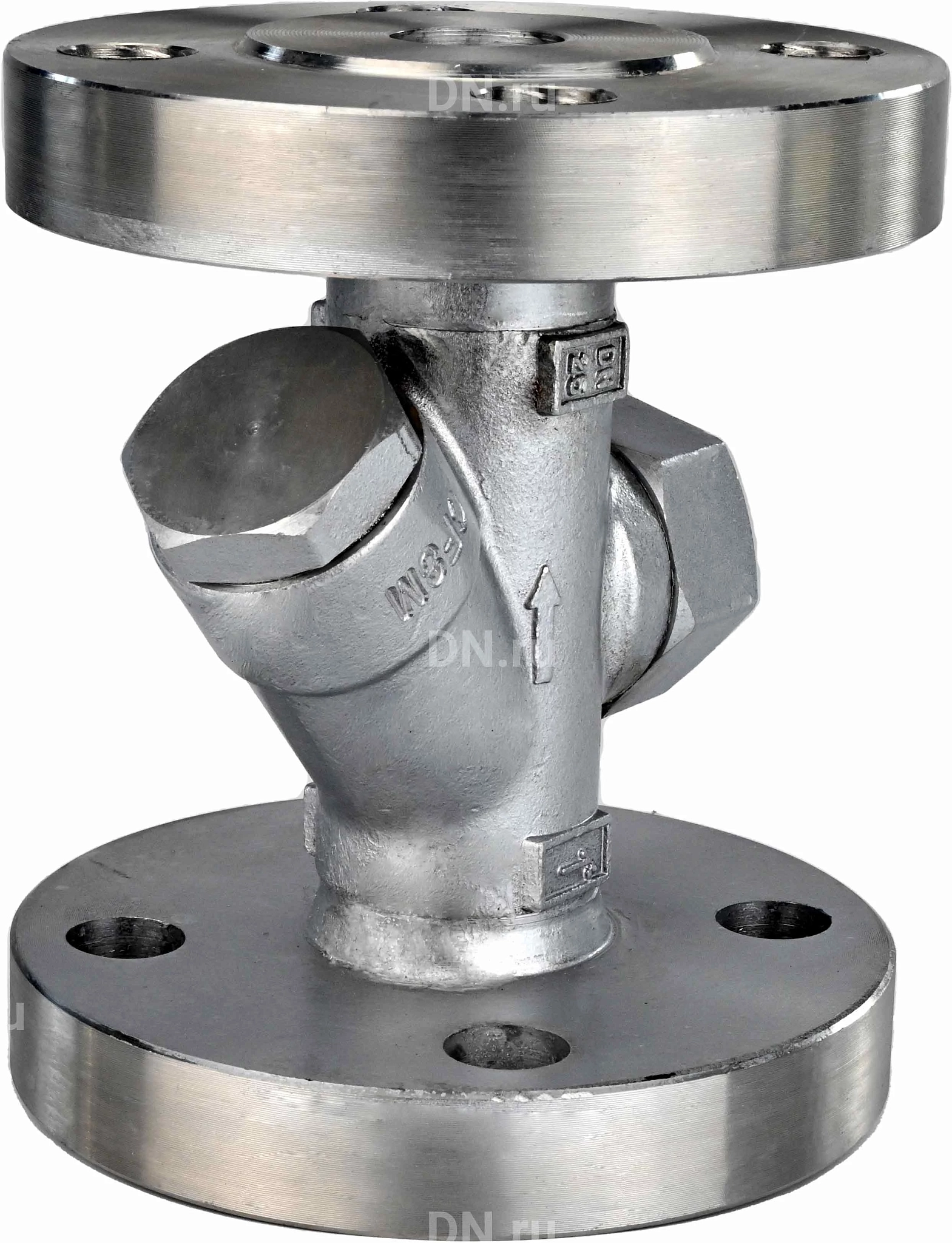

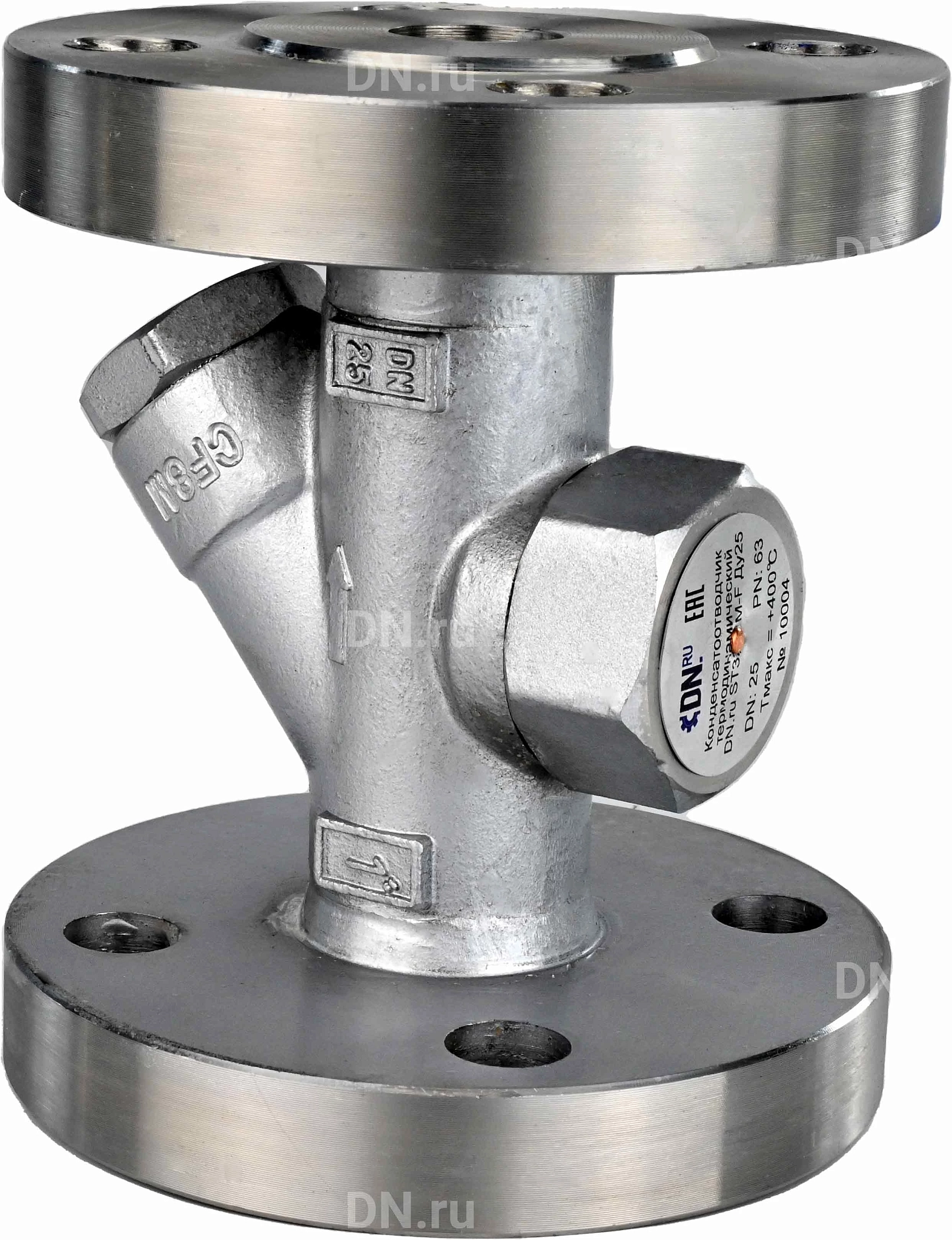

Конденсатоотводчик термодинамический ST3232M-F Ду25 Ру63 с фильтром, нержавеющая сталь, фланцевый

Наличие: Красноярск

Артикул: D150-01307

Страна производитель: Россия

Диаметр: 25 мм

Применение: теплоснабжение

от 39 635.36 ₽/шт

Получить предложение

К заявке

Остались вопросы по продукции?

Нашли дешевле?

Помощь с выбором

Подобрать аналог

Описание

Характеристики

Описание

Конденсатоотводчик предназначен для выпуска из паровой системы конденсата, воздуха и других неконденсируемых газов, а также для задержки пара до его полной конденсации.

Принцип действия основан на разнице скоростей пара и конденсата. При прохождении конденсата из-за низкой скорости диск поднимается и пропускает конденсат. При поступлении пара в термодинамический конденсатоотводчик скорость увеличивается, приводя к падению статического давления, и диск опускается на седло. Пар, находящийся над диском, благодаря большей площади контакта, удерживает диск в закрытом положении. По мере конденсации пара давление над диском падает, и диск снова начинает подниматься, пропуская конденсат.

Технические параметры конденсатоотводчика ST3232M-F Ду25 Ру63

Давление номинальное - 63 бар
Диаметр - 25 мм
Тип присоединения - Фланцевый
Максимальная температура рабочей среды - 400°С
Количество болтовых отверстий на одном фланце - 2
Диаметр болтовых отверстий на одном фланце - 22 мм
Среда - пар
Применение - теплоснабжение
Присоединение к трубопроводу - фланцевое по ГОСТ 33259-2015
Тип конденсатоотводчика - термодинамический
Mинимальный перепад давления на конденсатоотводчике для нормальной работы - 0.2 бар
Условия эксплуатации - УХЛ 1 по ГОСТ 15150-69
Направление потока рабочей среды - стрелка на корпусе
Расположение на трубопроводе - горизонтально
Срок службы - 10 лет
Гарантия - 1 г.
Страна производитель - Россия
Вес — 6.8 кг

Конденсатоотводчик термодинамический ST3232M-F Ду25 Ру63 с фильтром, нержавеющая сталь, фланцевый

Размеры и габариты конденсатоотводчика ST3232M-F Ду25 Ру63:

DN - 25 мм
L - 160 мм
H - 115 мм
H1 - 67 мм
D - 140 мм
D1 - 100 мм
d - 68 мм
f - 2 мм
b - 22 мм
N–Ød - 4-Ø18

Эскиз конденсатоотводчика ST3232M-F Ду25 Ру63

Таблица деталей и материалов конденсатоотводчика ST3232M-F Ду25 Ру63:

№ п/п	Наименование детали	Материал
1	Корпус	нержавеющая сталь AISI 316
2	Прокладка	PTFE
3	Фильтр	нержавеющая сталь AISI 316
4	Заглушка	нержавеющая сталь AISI 316
5	Прокладка	PTFE
6	Диск	нержавеющая сталь AISI 316
7	Крышка	нержавеющая сталь AISI 316

Эскиз деталей и материалов конденсатоотводчика ST3232M-F Ду25 Ру63

Характеристики

Страна производитель

Россия

Диаметр

25 мм

Тип присоединения

фланцевый

Применение

теплоснабжение

Корпус

Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Давление

63 бар

Уплотнение

PTFE / Фторопласт / Тефлон

Температура, макс

до 400 ℃

Тип конденсатоотводчика

термодинамический
