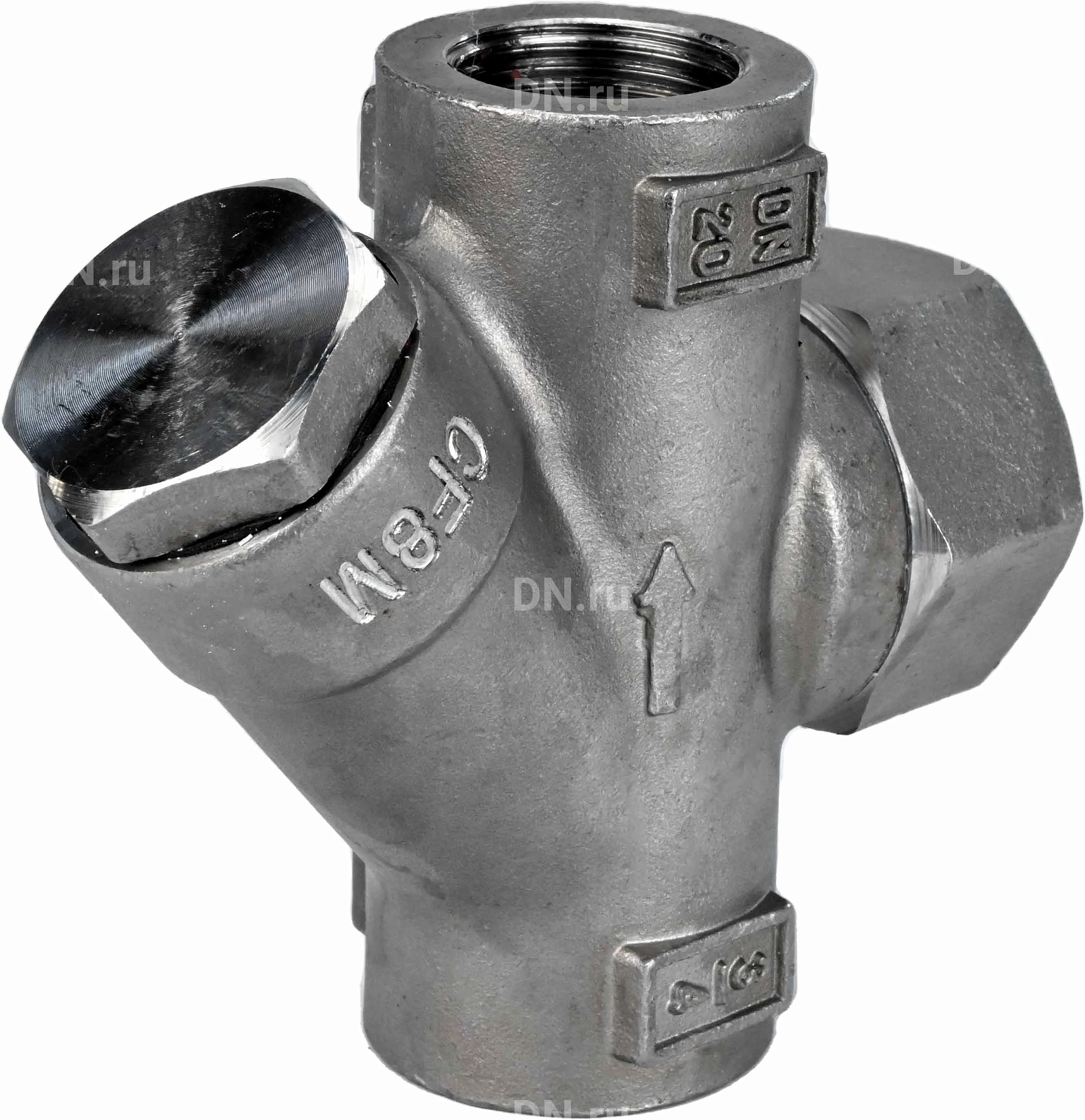

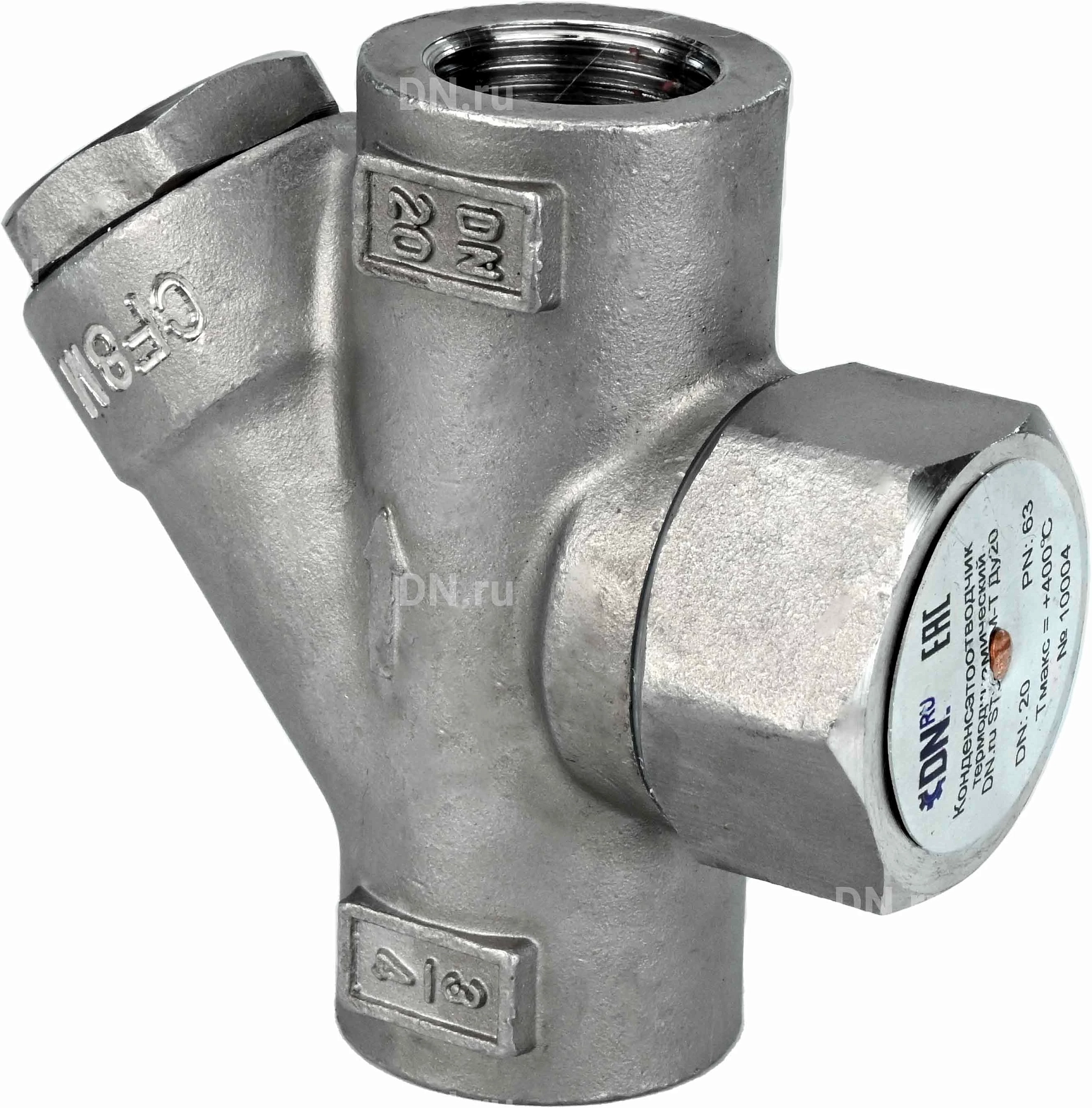

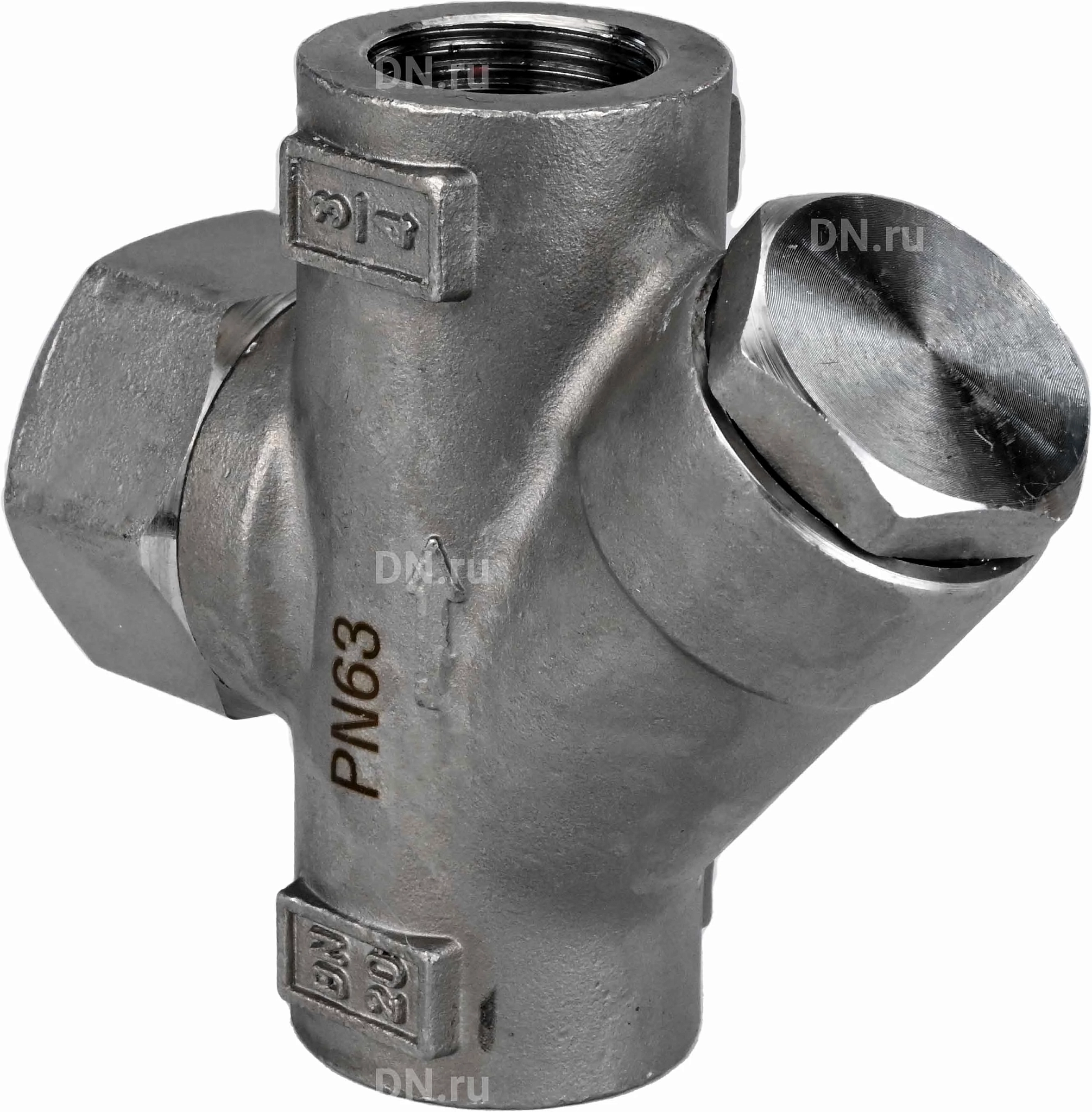

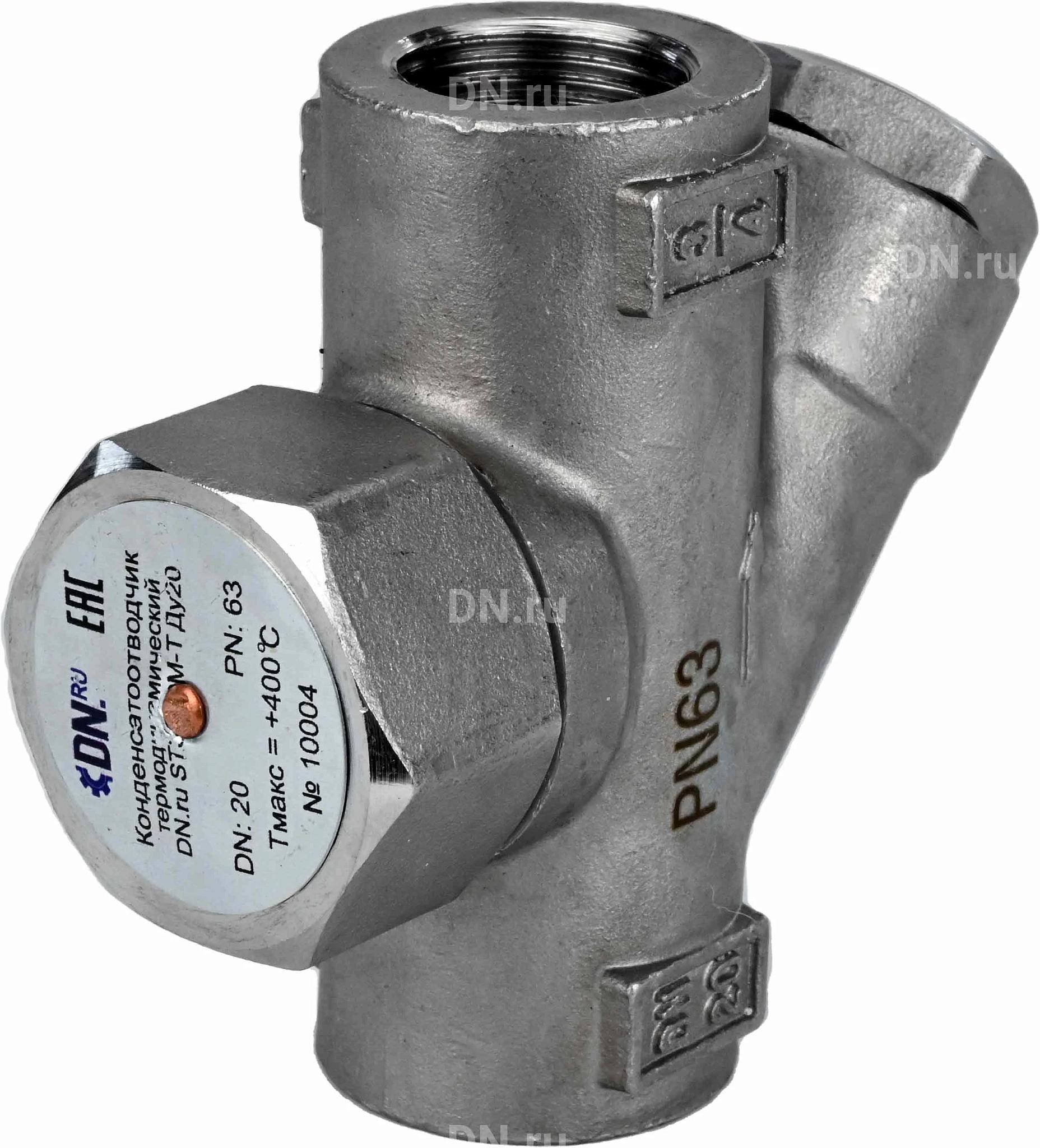

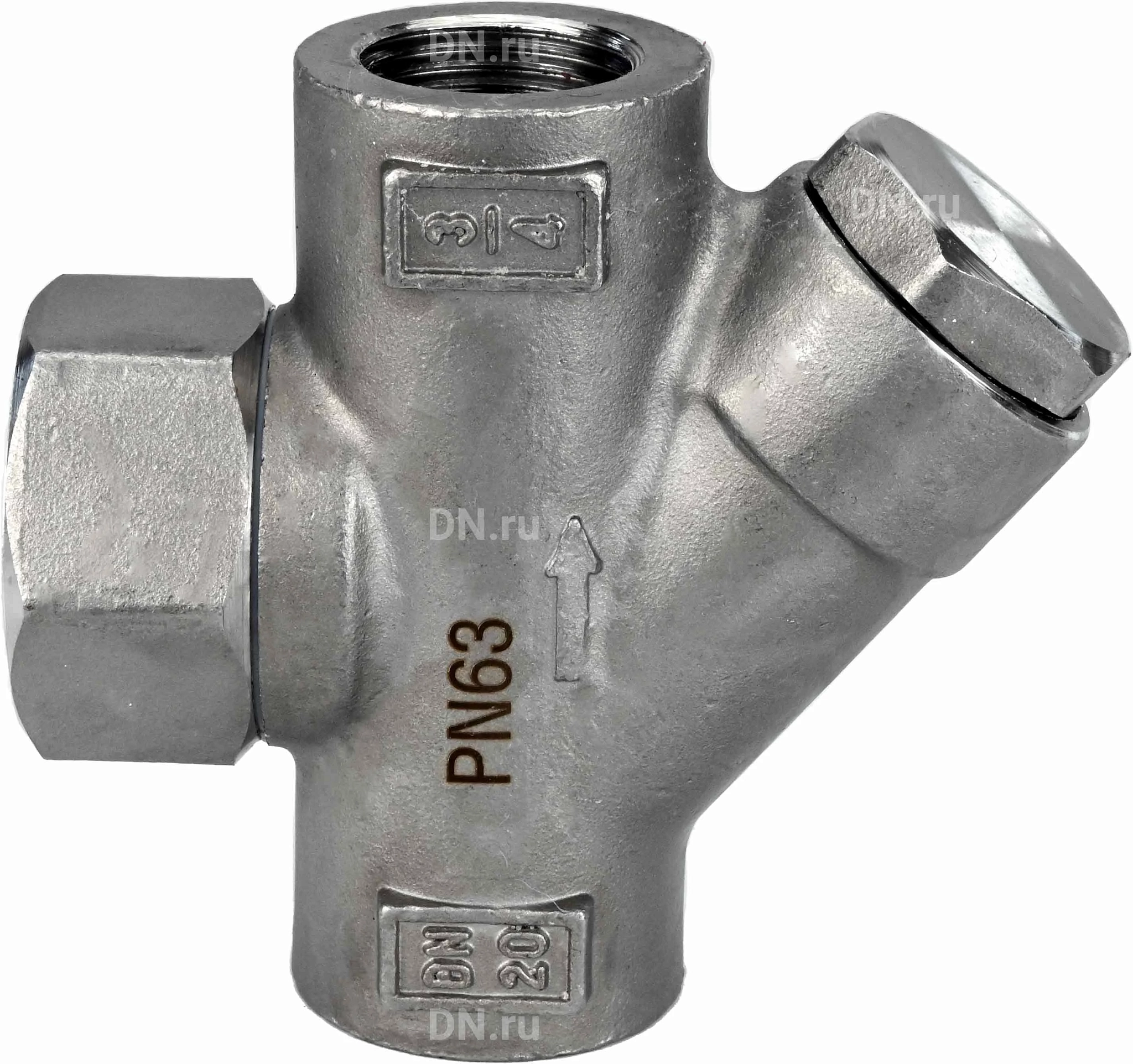

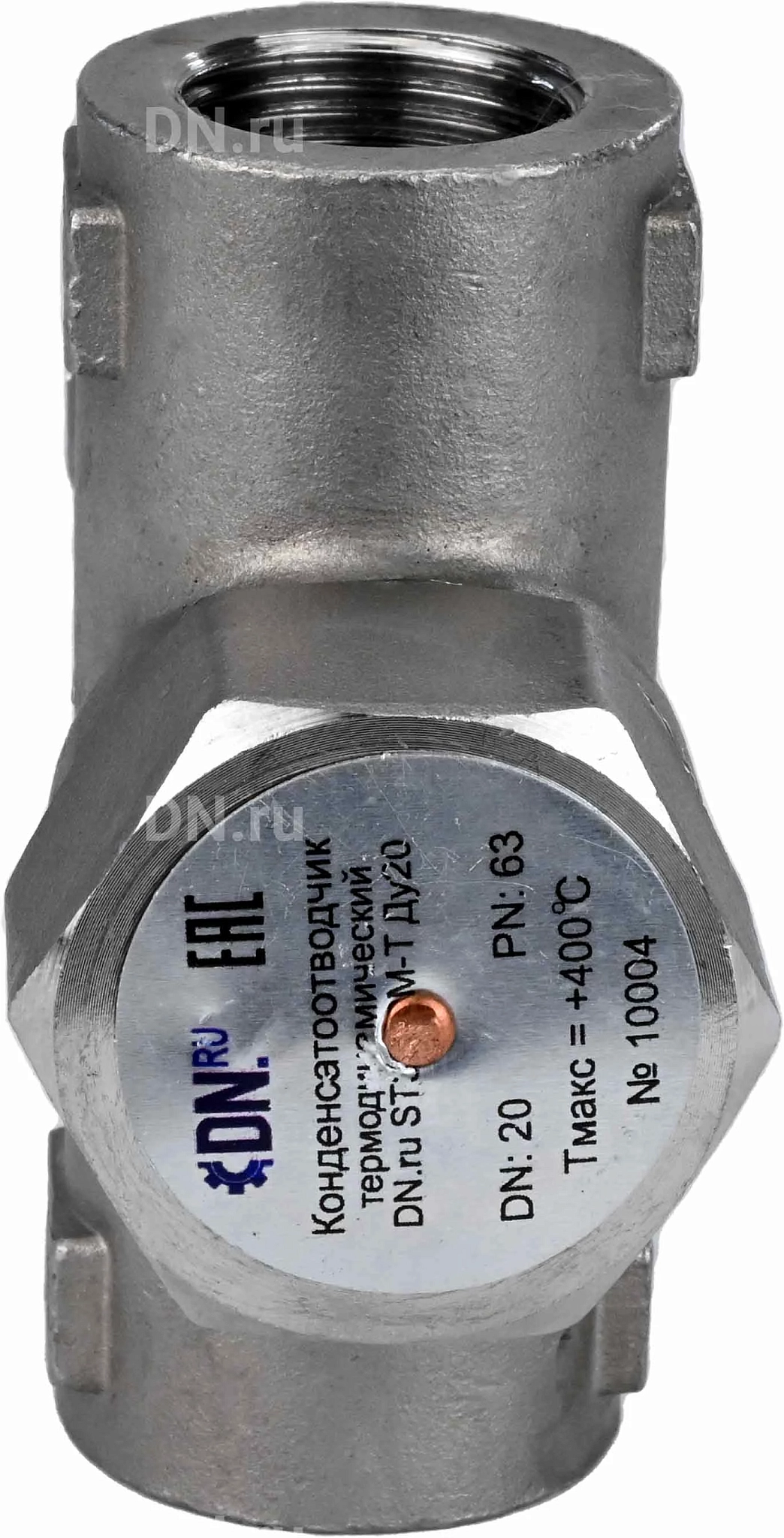

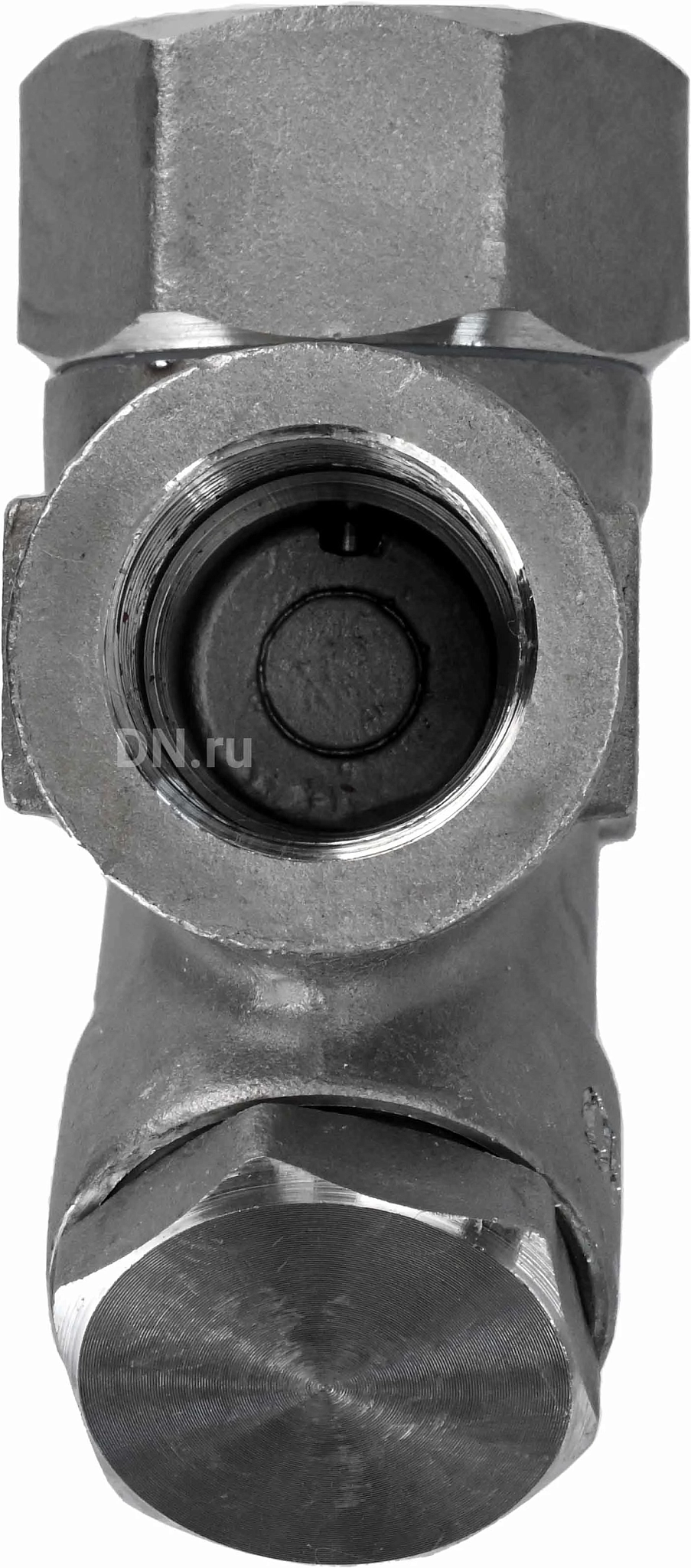

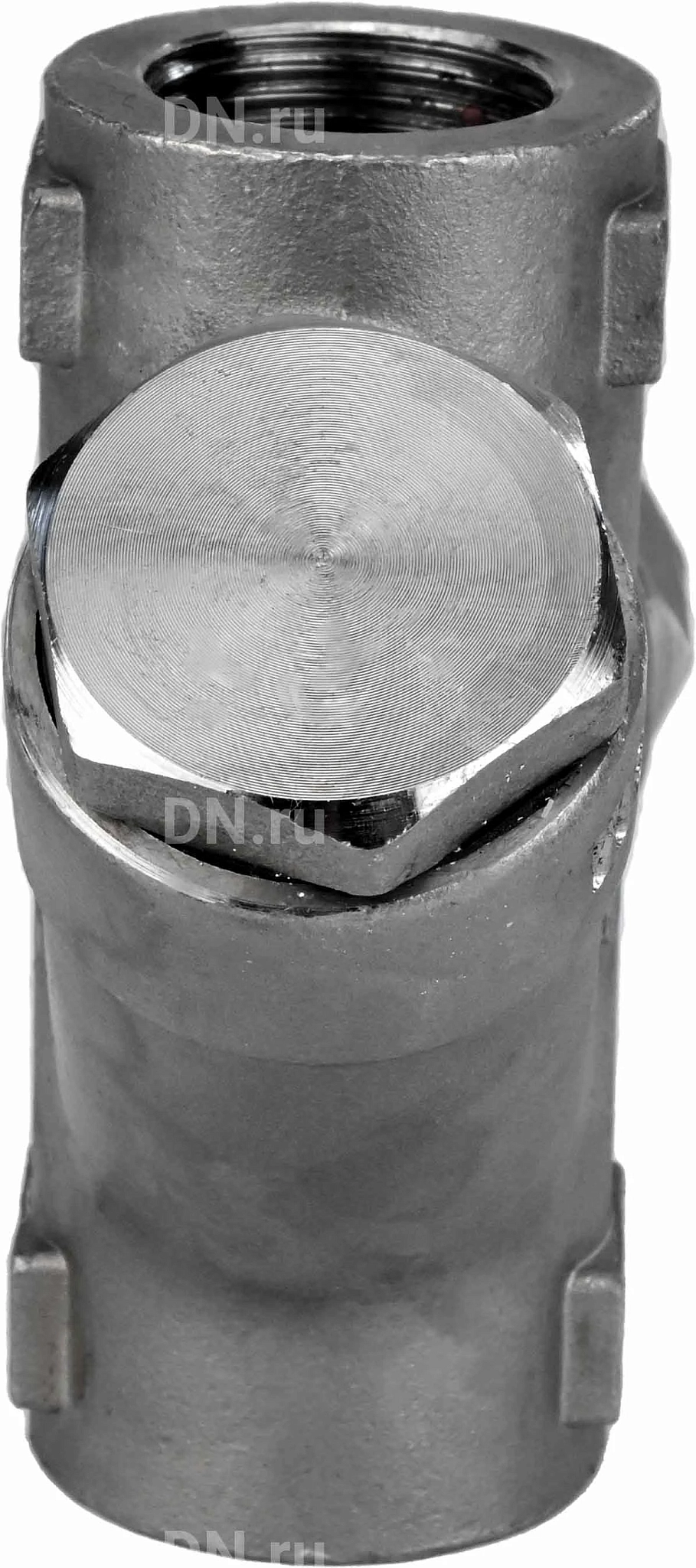

Конденсатоотводчик термодинамический ST3232M-T Ду20 Ру63 с фильтром, нержавеющая сталь, резьбовой

Наличие: Красноярск

Артикул: D150-01303

Страна производитель: Россия

Диаметр: 20 мм

Применение: теплоснабжение

от 16 720.10 ₽/шт

Получить предложение

К заявке

Остались вопросы по продукции?

Нашли дешевле?

Помощь с выбором

Подобрать аналог

Описание

Характеристики

Описание

Конденсатоотводчик предназначен для выпуска из паровой системы конденсата, воздуха и других неконденсируемых газов, а также для задержки пара до его полной конденсации.

Принцип действия основан на разнице скоростей пара и конденсата. При прохождении конденсата из-за низкой скорости диск поднимается и пропускает конденсат. При поступлении пара в термодинамический конденсатоотводчик скорость увеличивается, приводя к падению статического давления, и диск опускается на седло. Пар, находящийся над диском, благодаря большей площади контакта, удерживает диск в закрытом положении. По мере конденсации пара давление над диском падает, и диск снова начинает подниматься, пропуская конденсат.

Технические параметры конденсатоотводчика ST3232M-T Ду20 Ру63

Давление номинальное - 63 бар
Диаметр - 20 мм
Тип присоединения - муфтовый (резьбовой)
Максимальная температура рабочей среды - 400°С
Среда - пар
Применение - теплоснабжение
Присоединение к трубопроводу - ТД131 –внутренняя резьба NPT
Тип конденсатоотводчика - термодинамический
Mинимальный перепад давления на конденсатоотводчике для нормальной работы - 0.2 бар
Условия эксплуатации - УХЛ 1 по ГОСТ 15150-69
Направление потока рабочей среды - стрелка на корпусе
Расположение на трубопроводе - горизонтально
Срок службы - 10 лет
Гарантия - 1 г.
Страна производитель - Россия
Вес — 1 кг

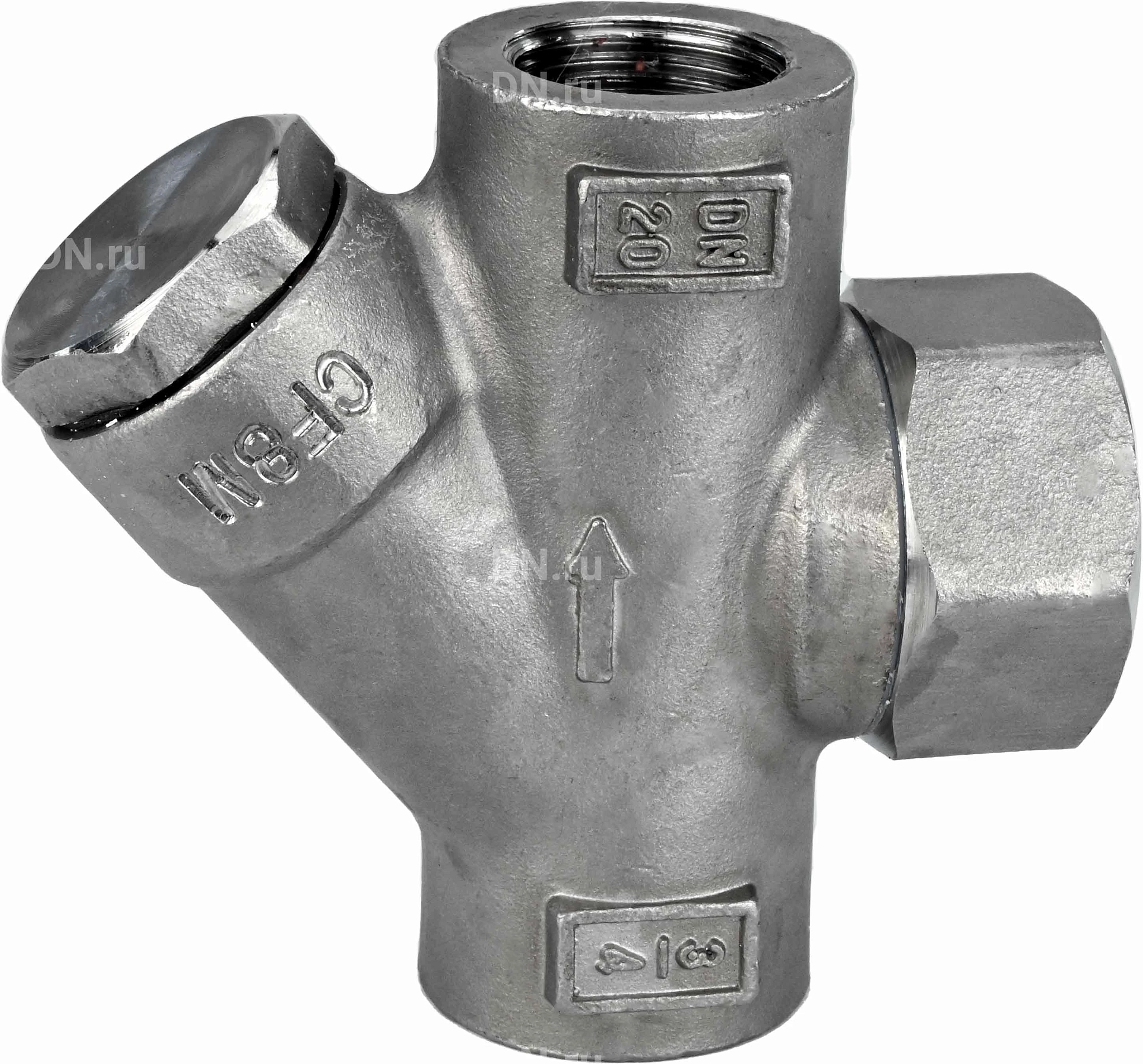

Конденсатоотводчик термодинамический ST3232M-T Ду20 Ру63 с фильтром, нержавеющая сталь, резьбовой

Размеры и габариты конденсатоотводчика ST3232M-T Ду20 Ру63:

L - 90 мм
H - 105 мм
H1 - 60 мм

Эскиз конденсатоотводчика ST3232M-T Ду20 Ру63

Таблица деталей и материалов конденсатоотводчика ST3232M-T Ду20 Ру63:

№ п/п	Наименование детали	Материал
1	Корпус	нержавеющая сталь AISI 316
2	Фильтр	нержавеющая сталь AISI 316
3	Прокладка	PTFE
4	Заглушка	нержавеющая сталь AISI 316
5	Прокладка	PTFE
6	Диск	нержавеющая сталь AISI 316
7	Крышка	нержавеющая сталь AISI 316

Эскиз деталей и материалов конденсатоотводчика ST3232M-T Ду20 Ру63

Характеристики

Страна производитель

Россия

Диаметр

20 мм

Тип присоединения

муфтовый (резьбовой)

Применение

теплоснабжение

Корпус

Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Давление

63 бар

Уплотнение

PTFE / Фторопласт / Тефлон

Температура, макс

до 400 ℃

Тип конденсатоотводчика

термодинамический
