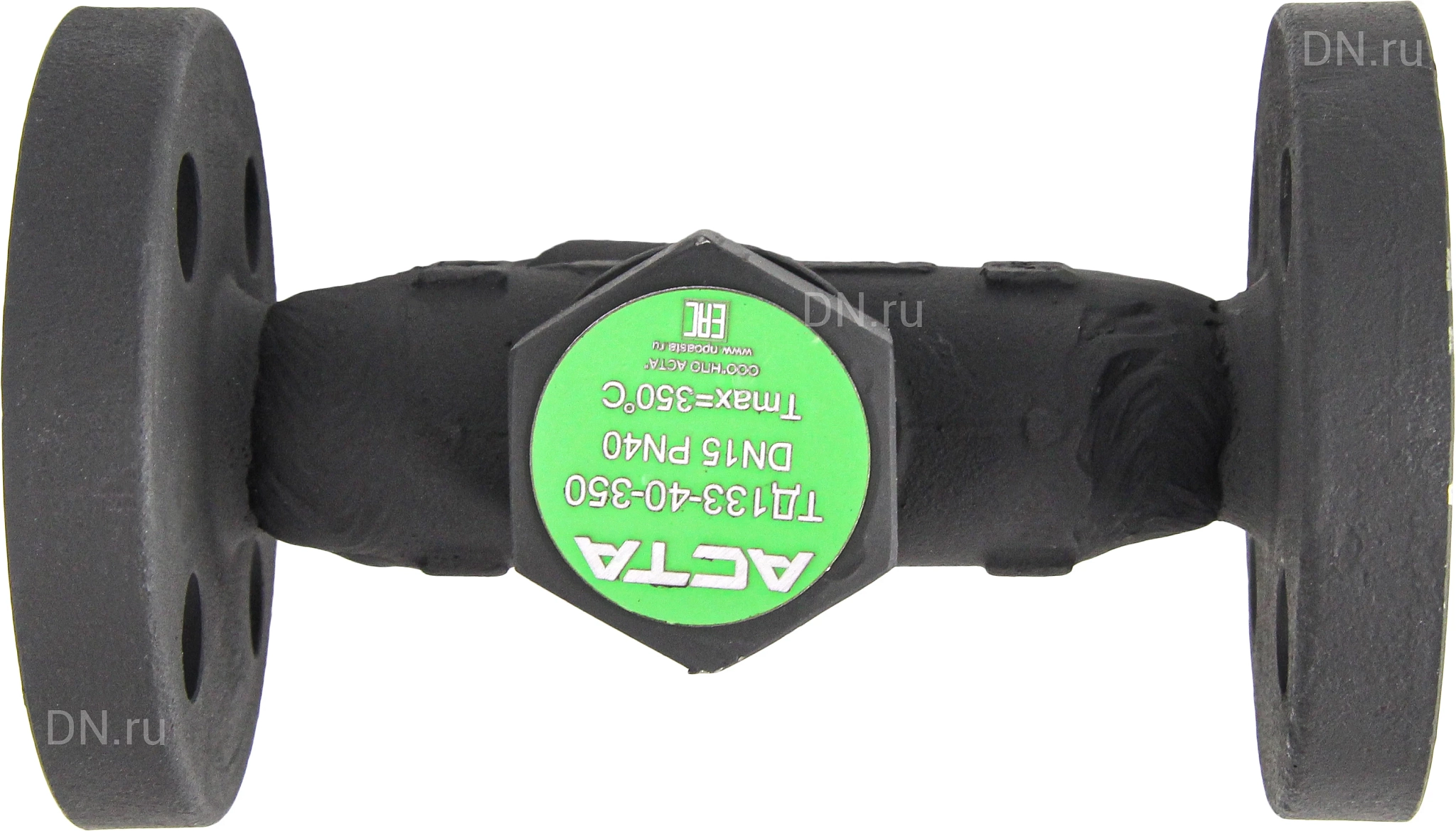

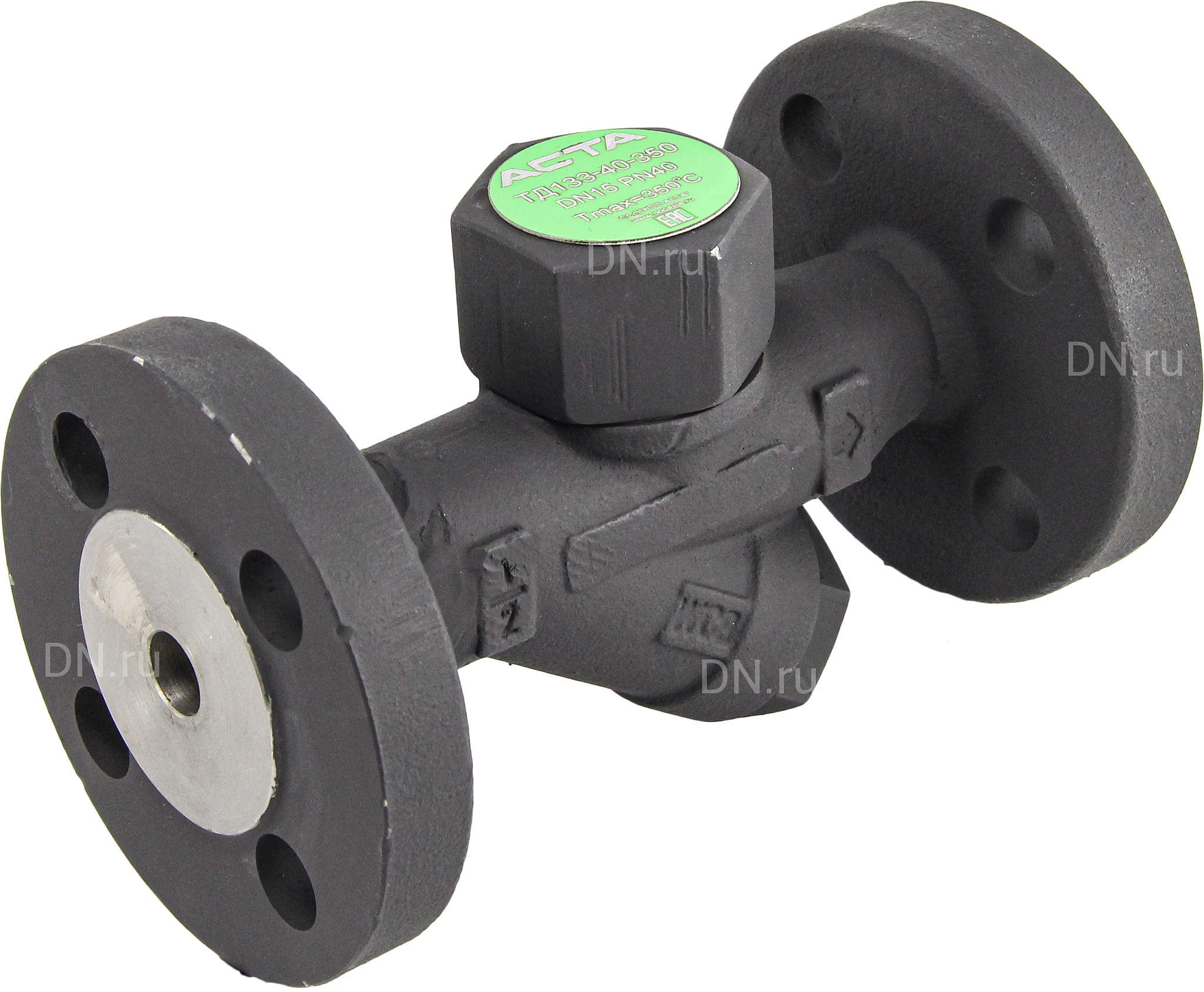

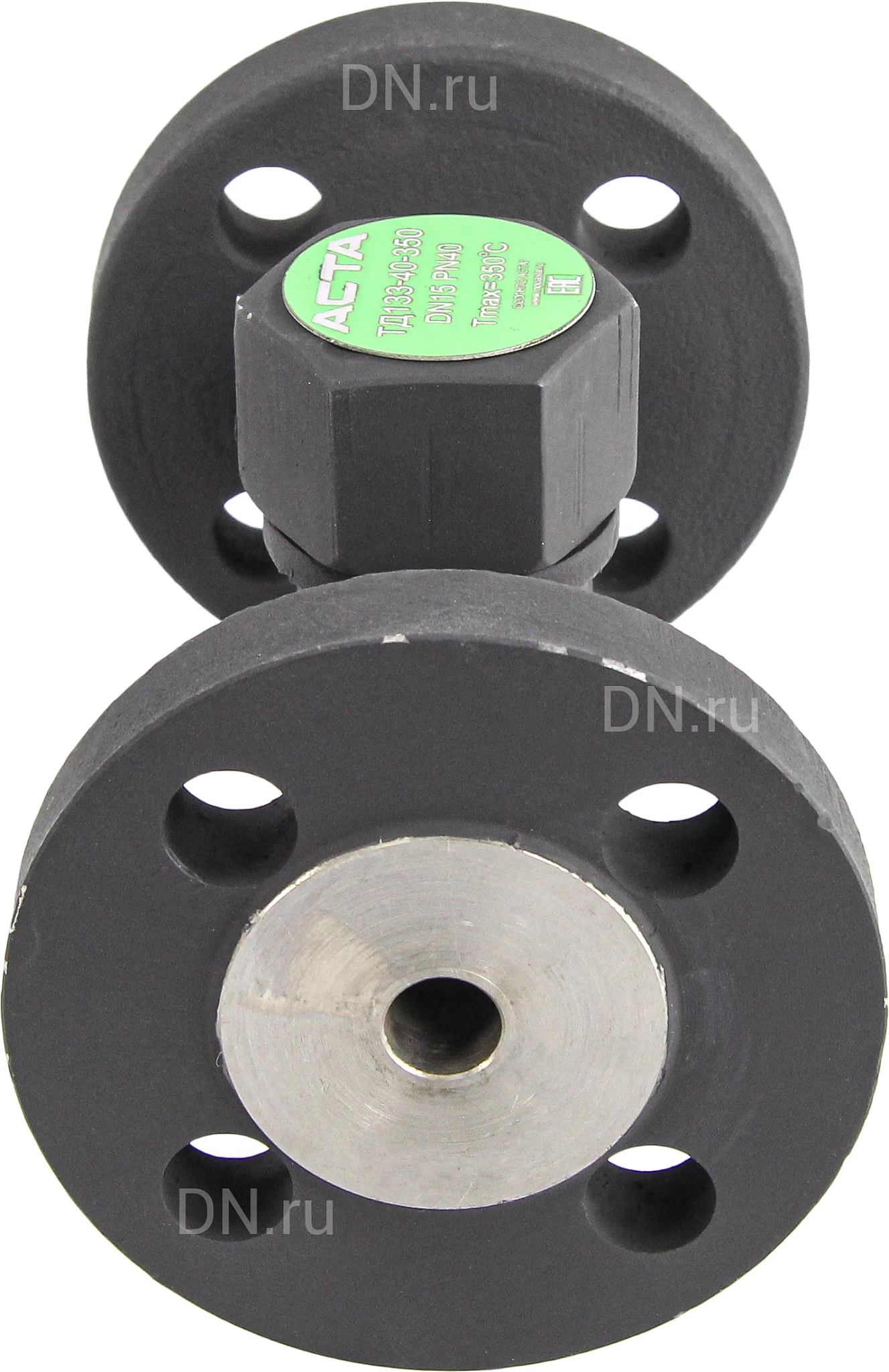

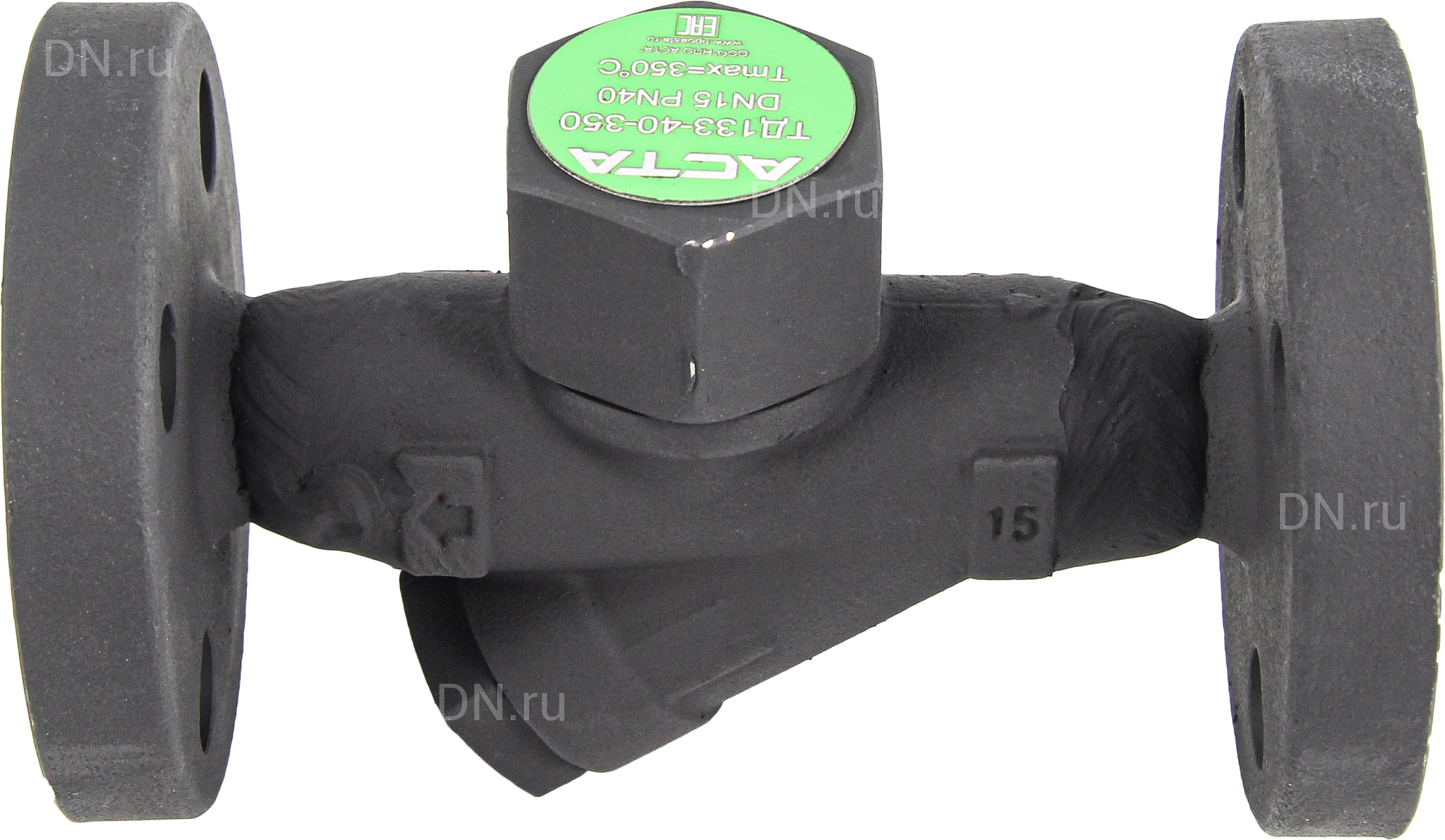

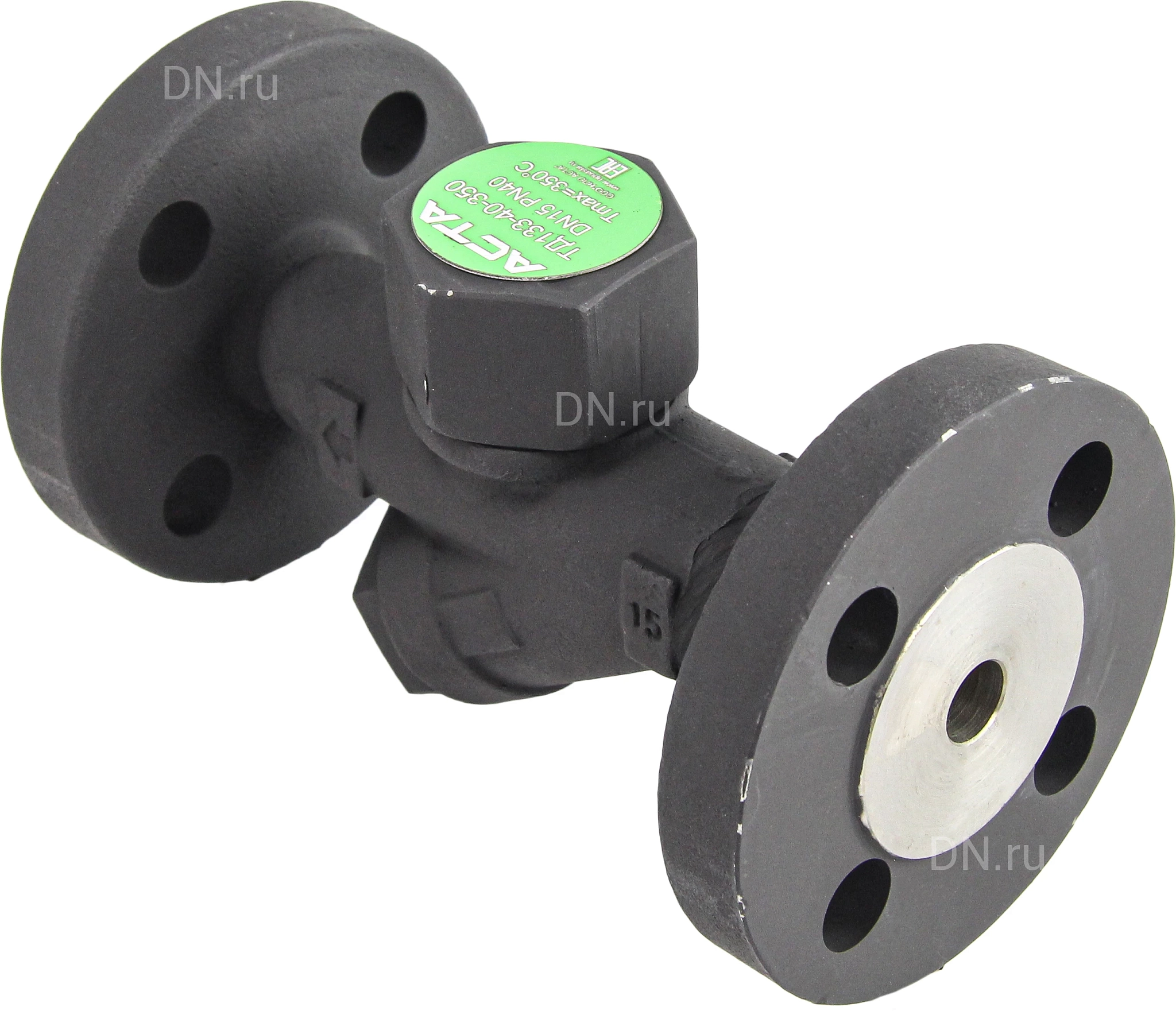

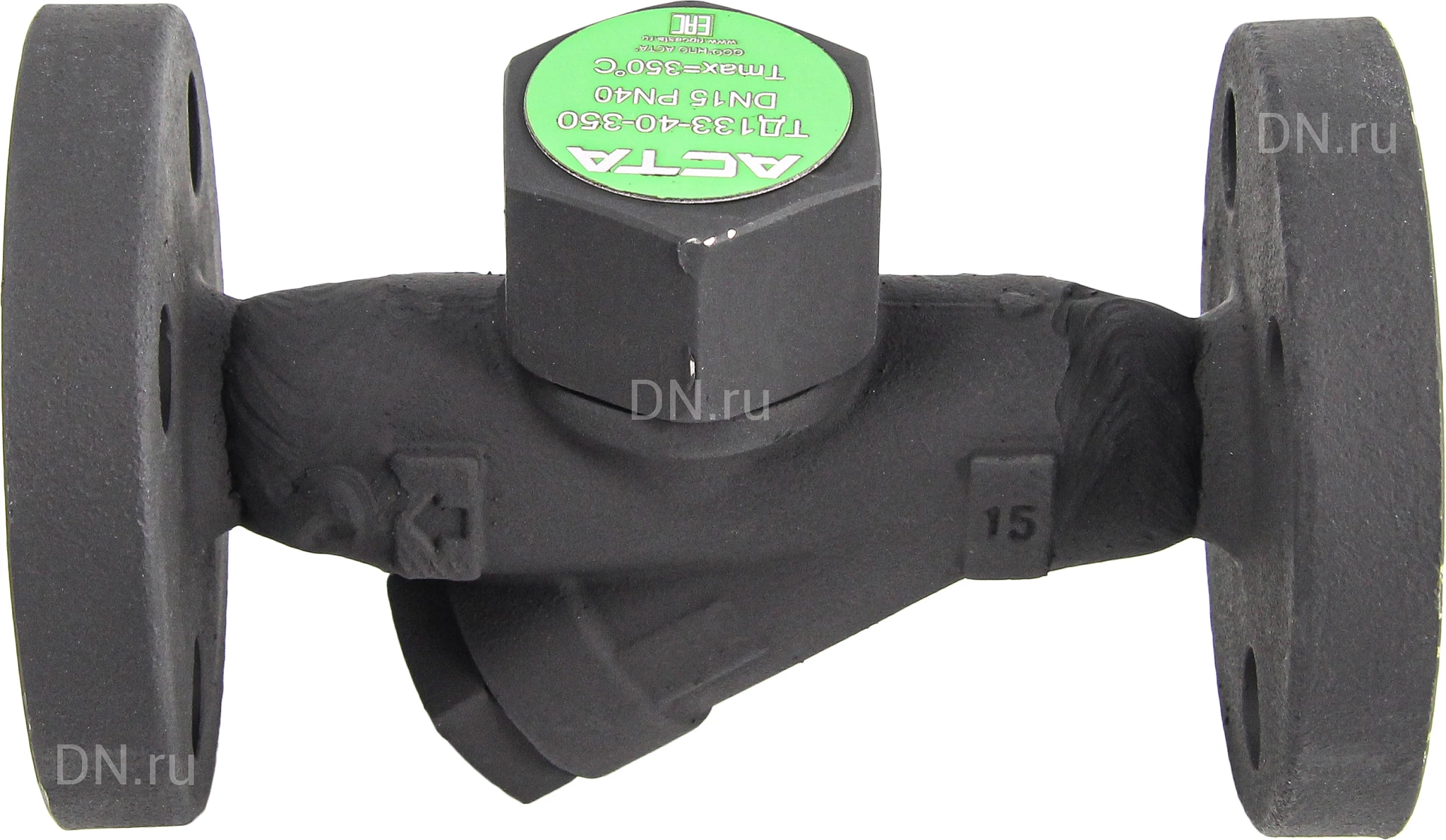

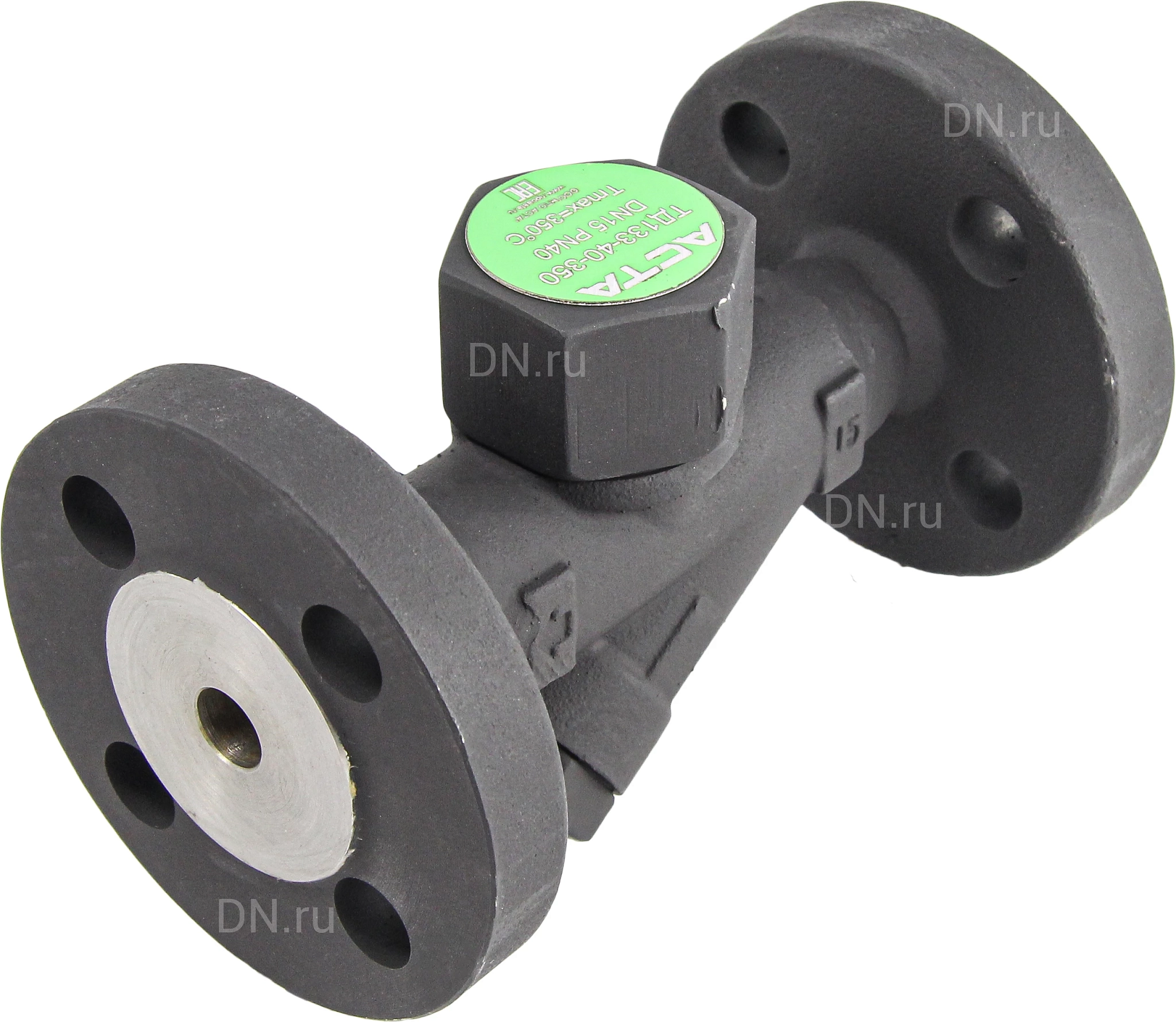

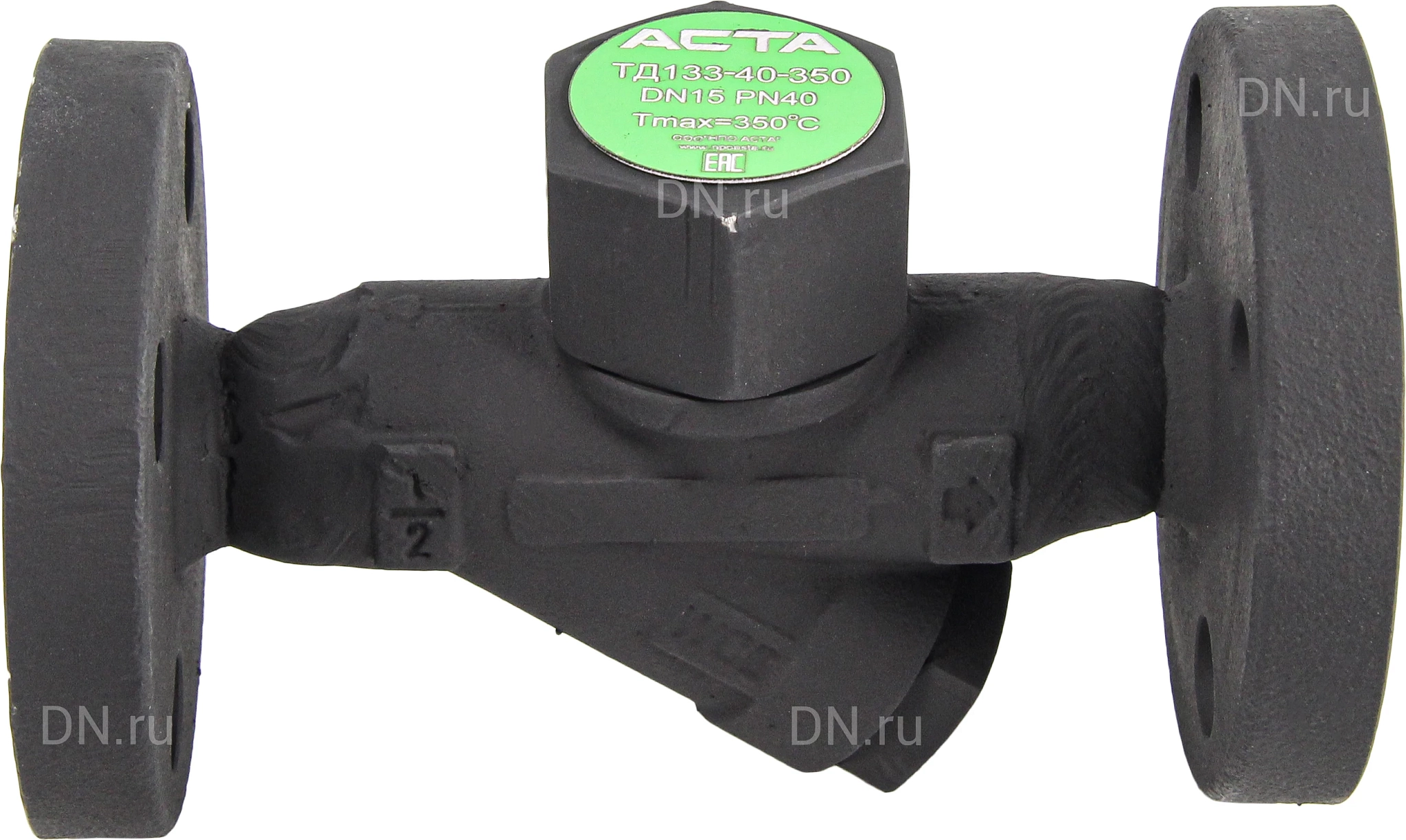

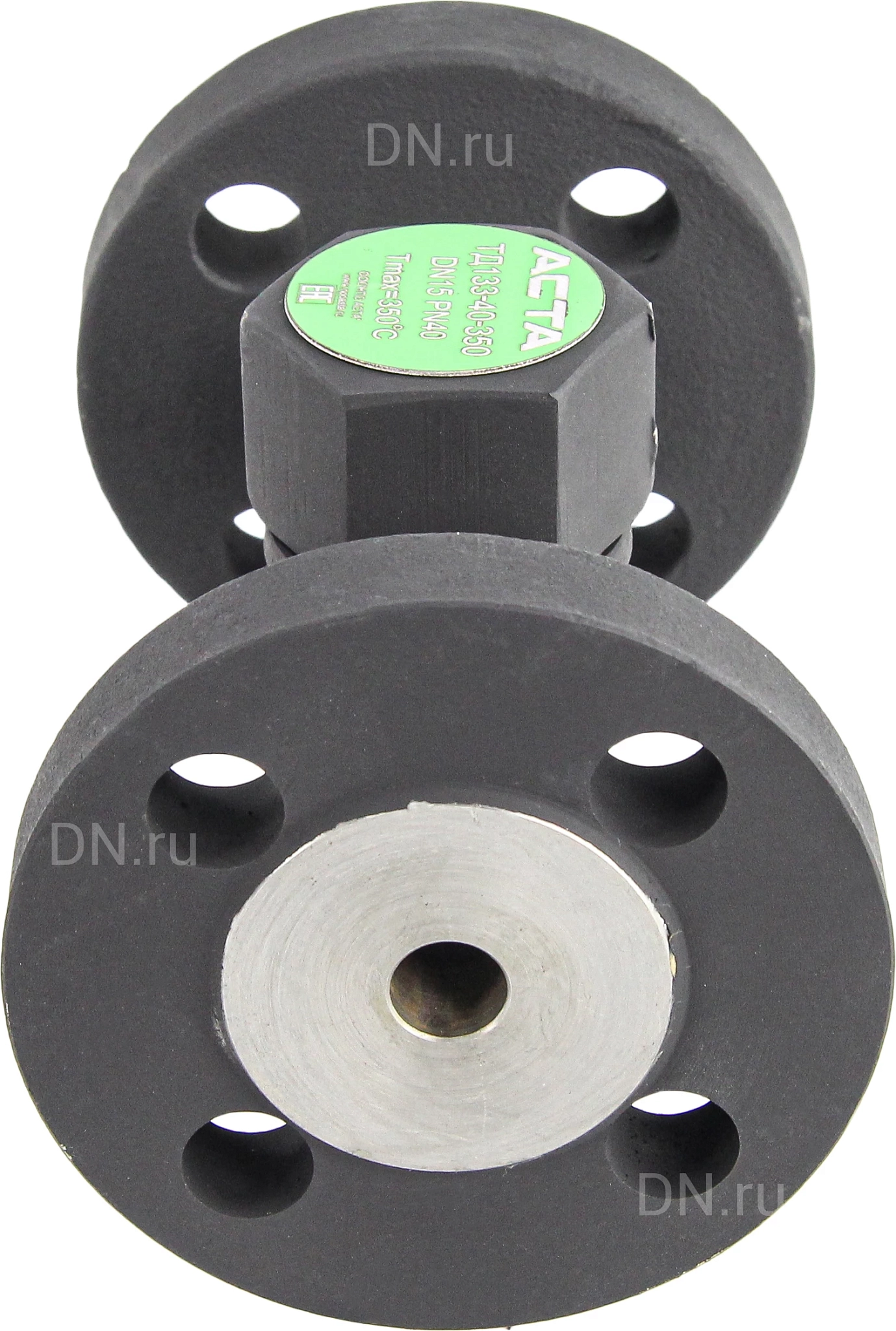

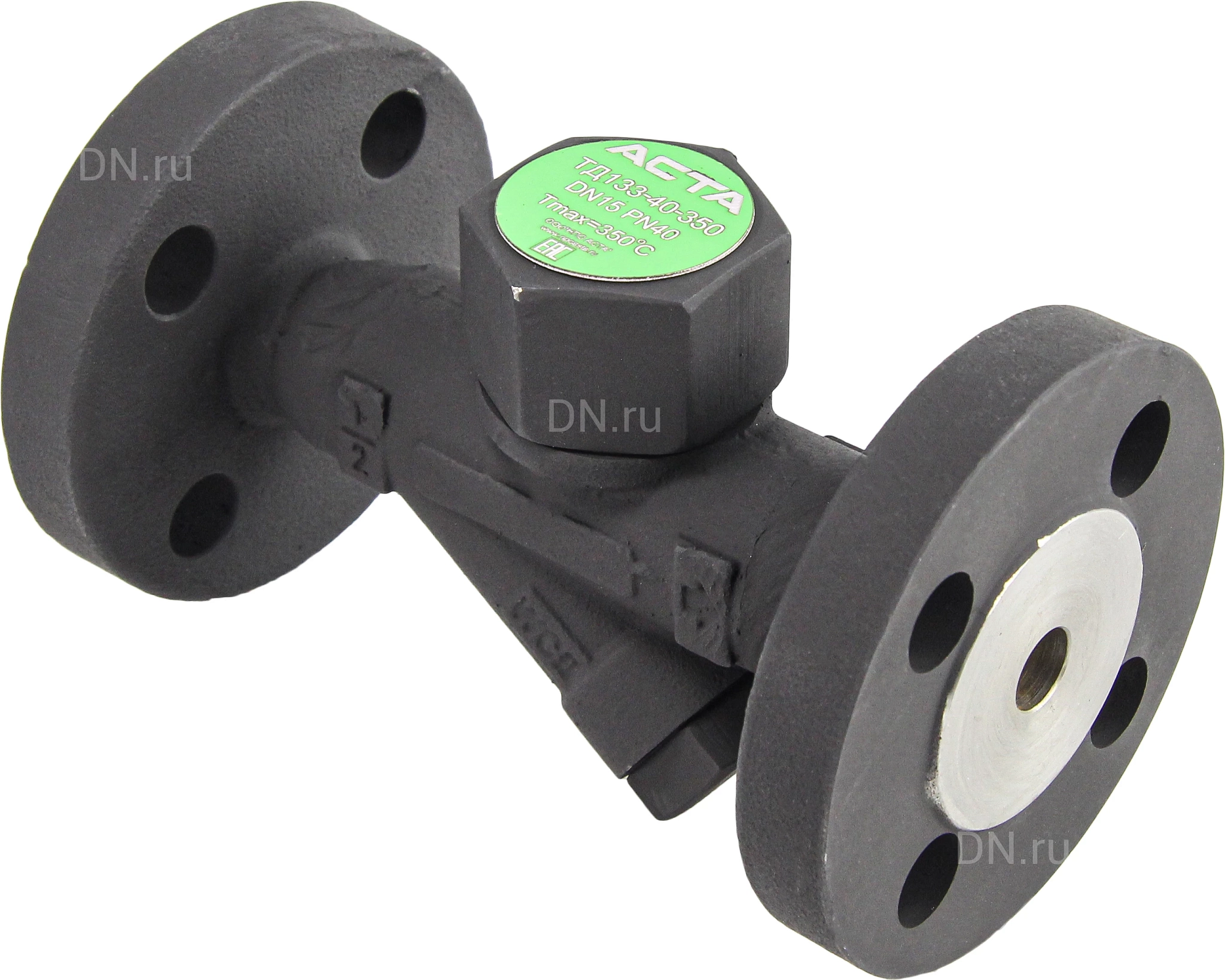

Конденсатоотводчик АСТА ТД133 Ду15 Ру40 термодинамический фланцевый, корпус - сталь

Наличие: Красноярск

Артикул: D150-00091

Бренд: Аста

Страна производитель: Россия

Диаметр: 15 мм

Применение: теплоснабжение

от 9 724.01 ₽/шт

Получить предложение

К заявке

Остались вопросы по продукции?

Нашли дешевле?

Помощь с выбором

Подобрать аналог

Описание

Характеристики

Описание

Аста ТД133 Ду15-25 - термодинамические конденсатоотводчики, предназначенные для эффективного отвода конденсата из паровых линий

Принцип действия основан на разнице скоростей пара и конденсата. Холодный конденсат поднимает диск и отводится через выпускные каналы. При увеличении температуры конденсата образуется пар вторичного вскипания, вследствие чего скорость потока под диском возрастает и он прижимается к седлу. Цикл повторяется при конденсации пара над диском.

Преимущественно применяется для дренажа паропроводов, пароспутников, паровых прессов, вулканизаторов и др.

Преимущества: компактные размеры, широкий диапазон рабочих давлений и температур, циклический отвод конденсата,устойчив к гидроударам и замерзанию, встроенный фильтр

Общие параметры конденсатоотводчика Аста ТД133 Ду15:

Тип конденсатоотводчика - термодинамический
Диаметр номинальный DN - 15 мм
Давление номинальное PN - 40 бар
Пропускная способность Kv - 6 т/ч
Тип уплотнения - Графит
Температура максимальная - 350 С°
Материал корпуса - углеродистая сталь
Тип присоединения - Фланцевый
Присоединение - фланцевое
Вес - 2.5 кг
Страна производитель - Россия

Конденсатоотводчик АСТА ТД133 Ду15 Ру40 термодинамический фланцевый, корпус - сталь

Габариты и размеры конденсатоотводчика Аста ТД133 Ду15:

Диаметр номинальный, DN - 15 мм
Строительная длина, L - 155 мм
H1 - 40 мм
H2 - 54 мм

Пропускная способность конденсатоотводчика Аста ТД133 Ду15:

DN	Перепад давления, бар
DN	1	2	4	6	8	10	12	16	20	40
15–25	70	110	160	200	250	300	380	410	520	600
32	130	240	310	400	450	520	600	690	750	800
40-50	250	400	490	550	620	710	760	790	950	1200

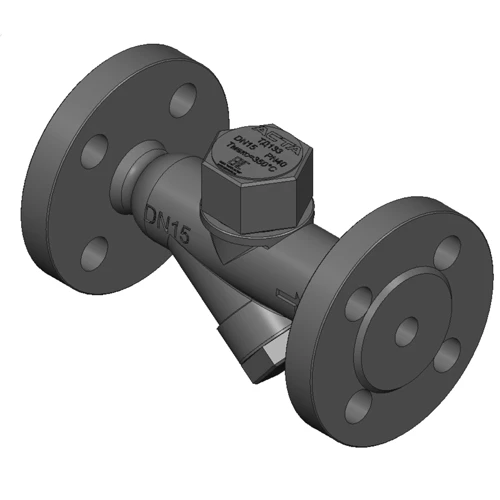

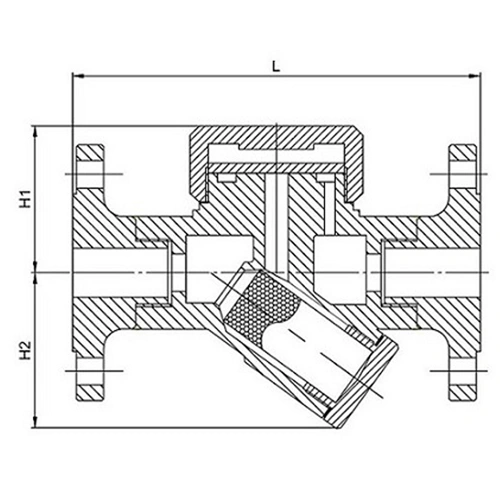

Эскиз габариты конденсатоотводчика Аста ТД133 Ду15

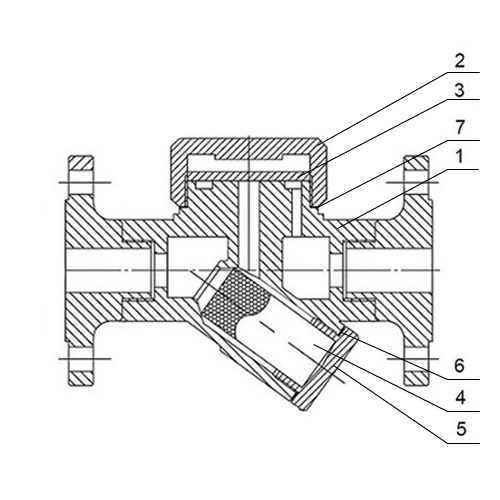

Таблица - спецификация материалов конденсатоотводчика Аста ТД133 Ду15:

	Наименование	Материал
1	Корпус	Cталь WCB
2	Крышка	Сталь 20X13
3	Диск	Сталь 20X13
4	Фильтр	Cталь AISI 304
5	Пробка	Сталь 45
6	Уплотнение пробки	Графит
7	Уплотнение корпуса	Графит

Эскиз материалы конденсатоотводчика Аста ТД133 Ду15

Характеристики

Бренд

Аста

Страна производитель

Россия

Диаметр

15 мм

Тип присоединения

фланцевый

Применение

теплоснабжение

Корпус

углеродистая сталь

Давление

40 бар

Уплотнение

Графит

Температура, макс

до 350 ℃

Тип конденсатоотводчика

термодинамический
