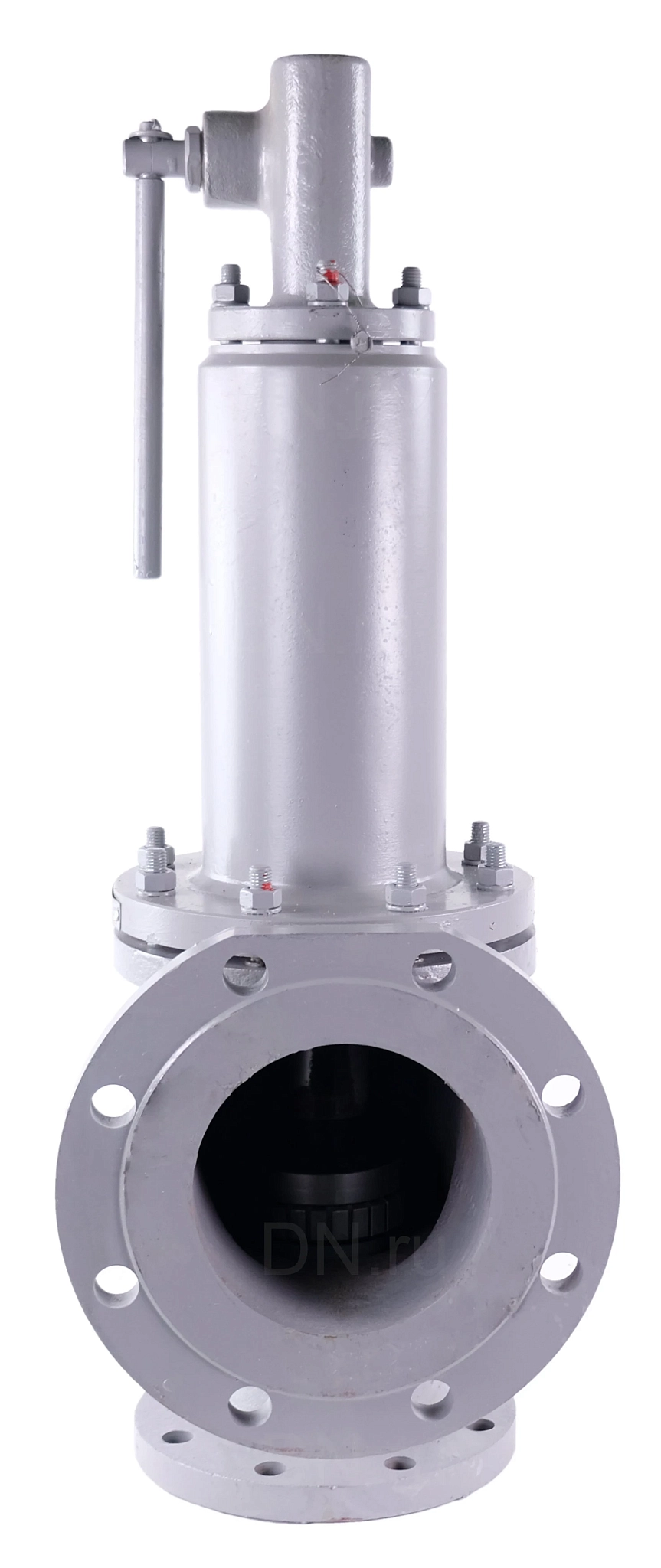

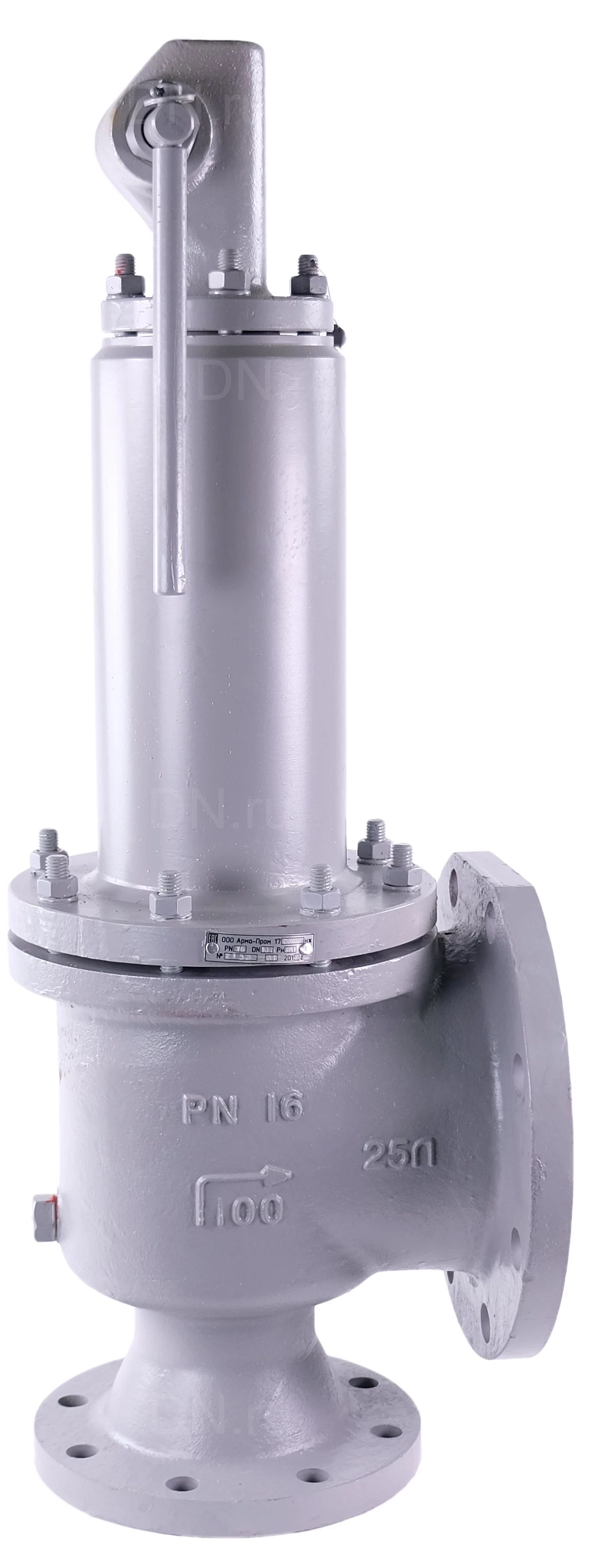

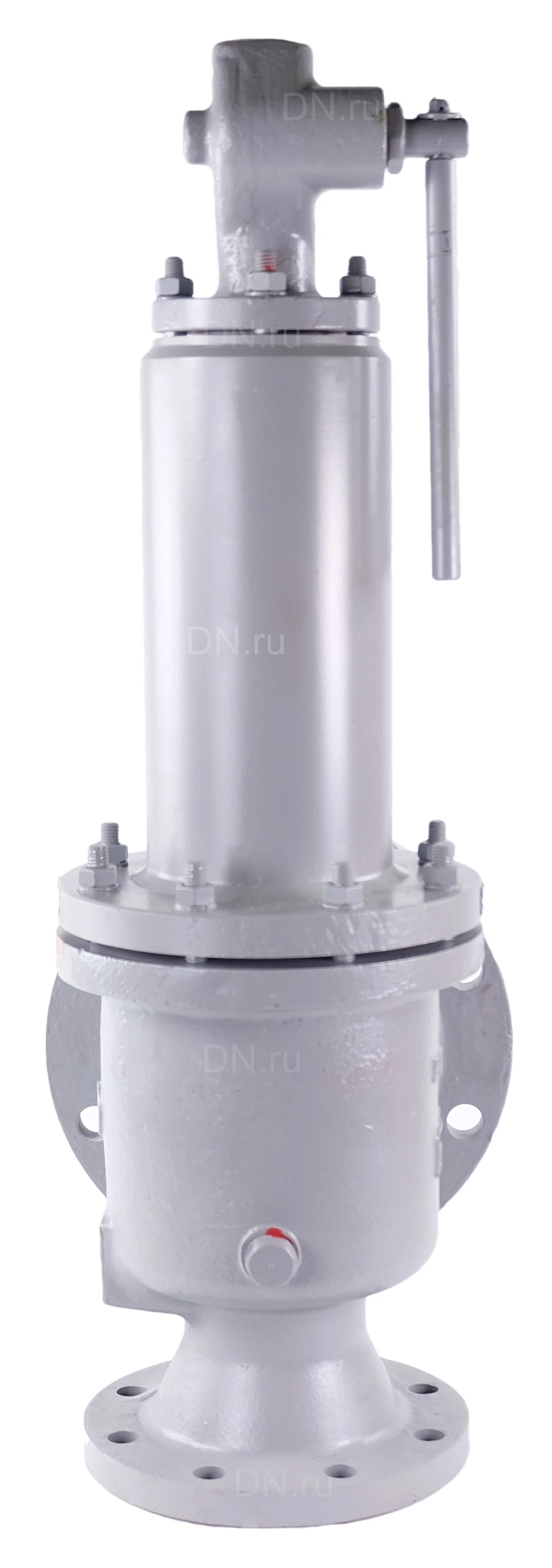

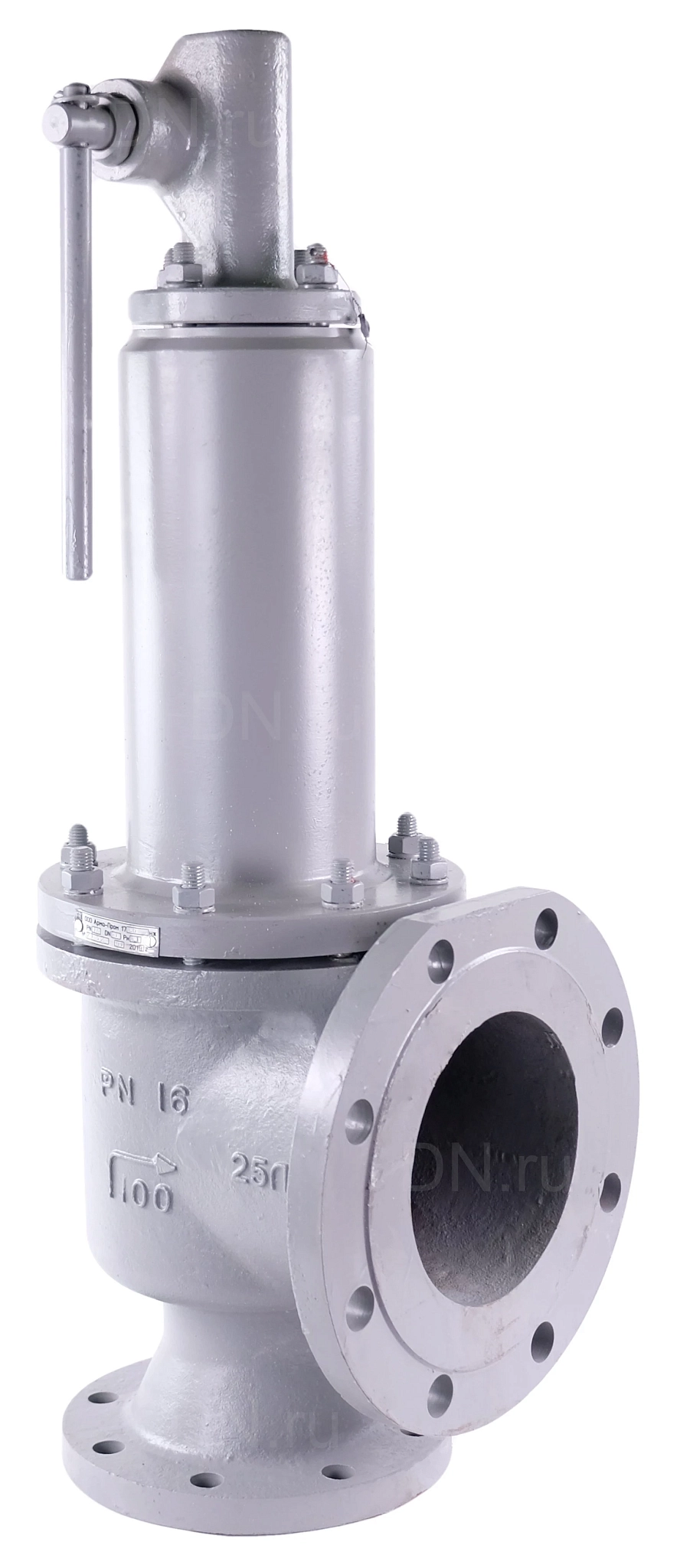

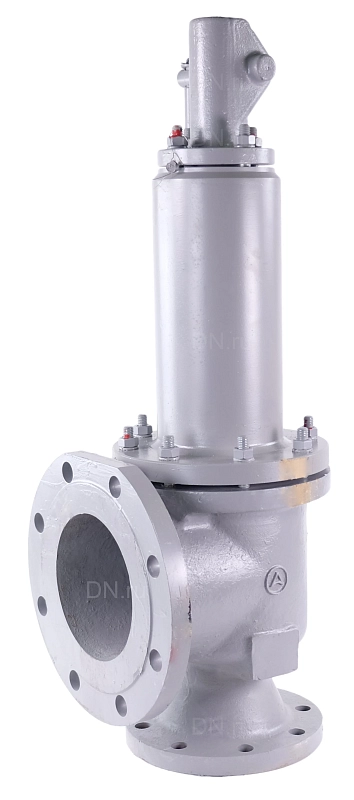

Клапан предохранительный Авангард 17с6нж Ду40-65 Ру16 полноподъемный пружинный, фланцевый, корпус - углеродистая сталь 25Л, PNвых=6бар

Наличие: Красноярск

Артикул: D120-00154

Бренд: Авангард

Страна производитель: Россия

Производство: Россия.

Диаметр: Ду40

Вес: 27,0 кг.

Применение: вентиляция и стационарное кондиционирование

от 38 362.90 ₽/шт

Получить предложение

К заявке

Остались вопросы по продукции?

Нашли дешевле?

Помощь с выбором

Подобрать аналог

Описание

Характеристики

Описание

Применение: вода, пар, воздух.
Номинальное давление: на входе-16 бар, на выходе-6 бар.
Температура рабочей среды: - 40 до +425°С
Температура окр. среды: - 40 до + 40°С
Диапазон давлений настройки пружины (кгс/см²):
0,5-2 - 10
2-4 - 11
4-8 - 12
8-16 - 13
Площадь сечения седла Fc, мм²: 314.
Допустимая протечка в затворе, см³/мин: 5.
Производство: Россия.
Конструкция клапана - Полноподъемный
Вес: 27,0 кг.

Размеры:

D = 145 мм
D ₁ = 110 мм
D ₂ = 84 мм
D ₃ = 160 мм
D ₄ = 130 мм
D ₅ = 108 мм
L = 115 мм
L ₁= 145 мм
H = 590 мм
H ₁= 515 мм
dc= 20 мм
nxD = 4x18 мм
n ₁x d ₁= 4x14 мм

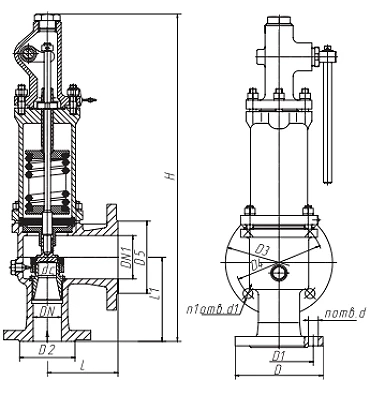

Чертеж Клапан предохранительный 17с6нж Ду40-65

Материалы

Корпус, Крышка, Колпак	сталь 25Л ГОСТ 977
Золотник, Седло	сталь 20Х13 ГОСТ 5632
Шток, перегородка	сталь 20Х13 ГОСТ 5632
Пружина	сталь 50ХФА Гост 14959

Характеристики

Бренд

Авангард

Страна производитель

Россия

Диаметр

Ду40

Тип присоединения

фланцевый

Применение

вентиляция и стационарное кондиционирование

Вес

27,0 кг.

Давление номинальное

Корпус

Углеродистая сталь A216 Gr WCB/25Л

Среда

вода

Температура, макс

до 425 °С

Номинальное давление

на входе-16 бар, на выходе-6 бар.

Производство

Россия.

Температура окр. среды

- 40 до + 40°С

Площадь сечения седла Fc, мм²

314.

Допустимая протечка в затворе³/мин
