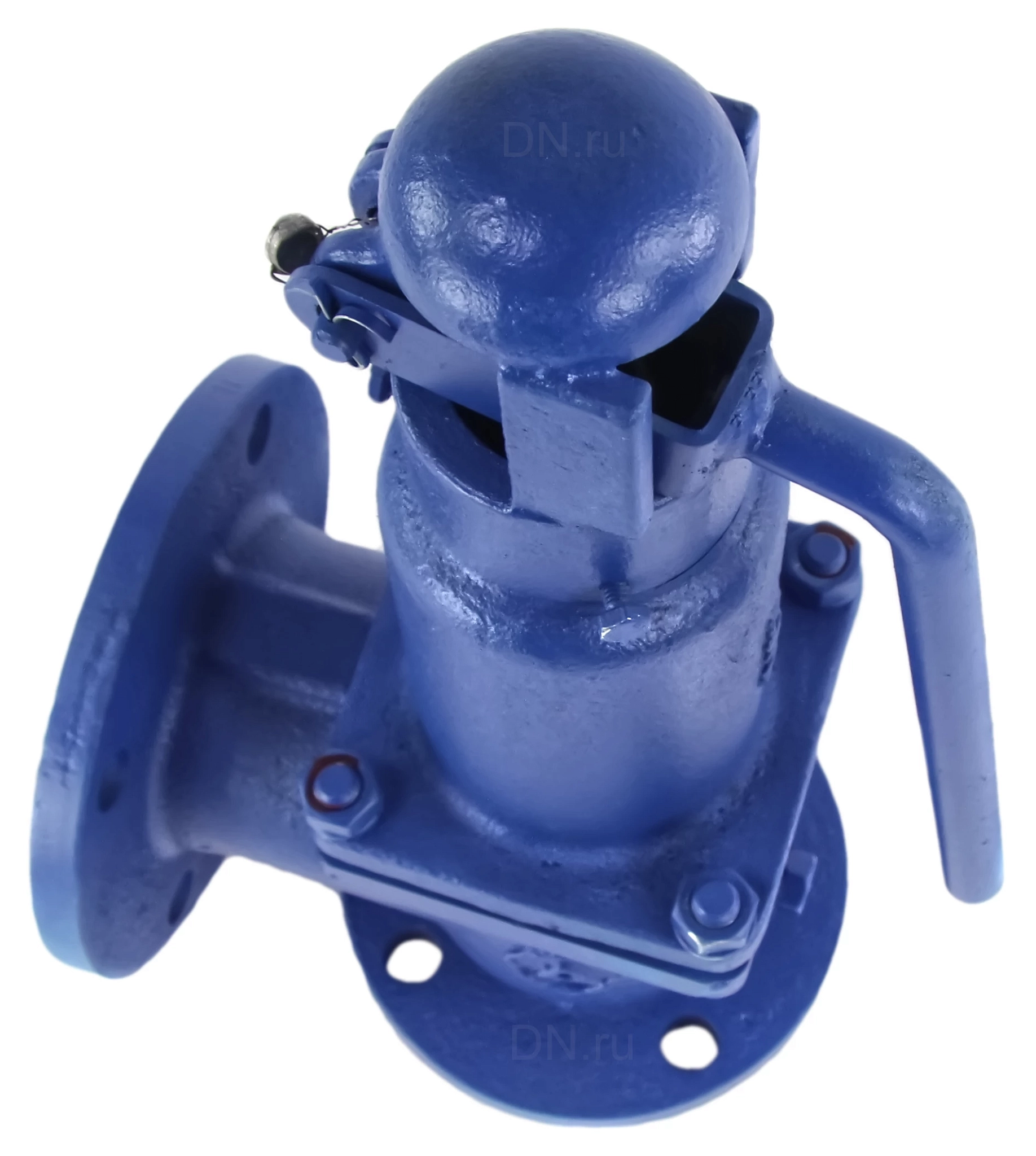

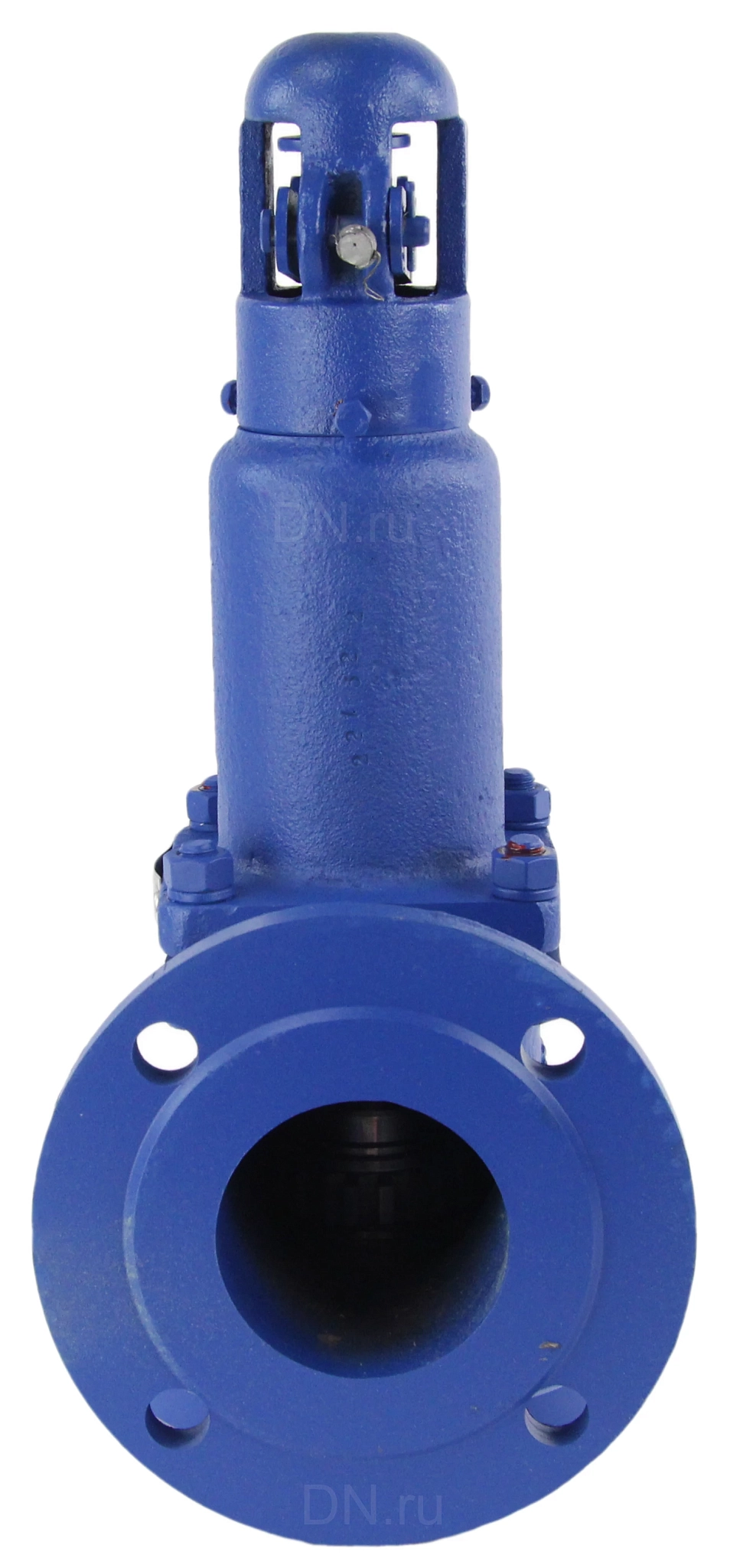

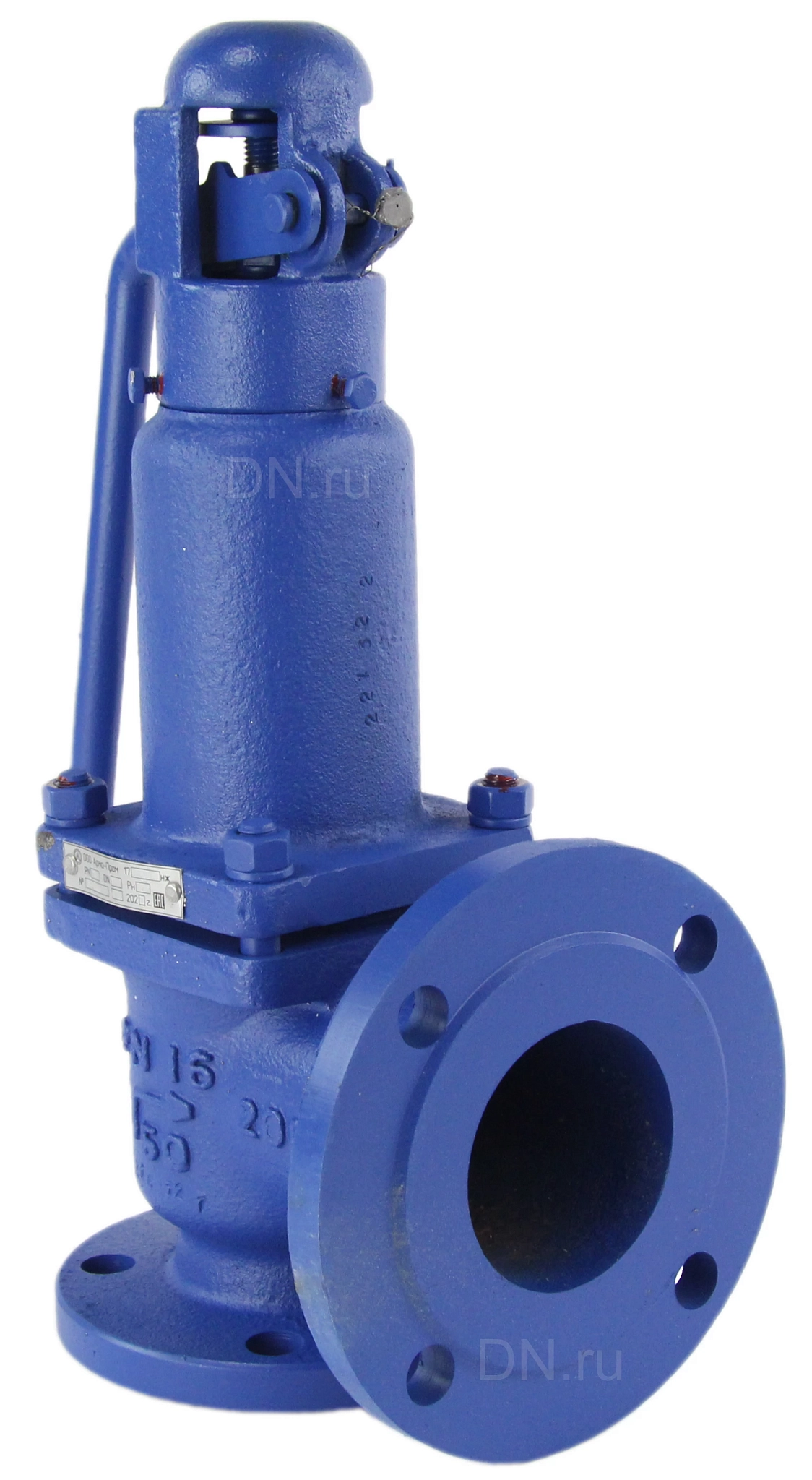

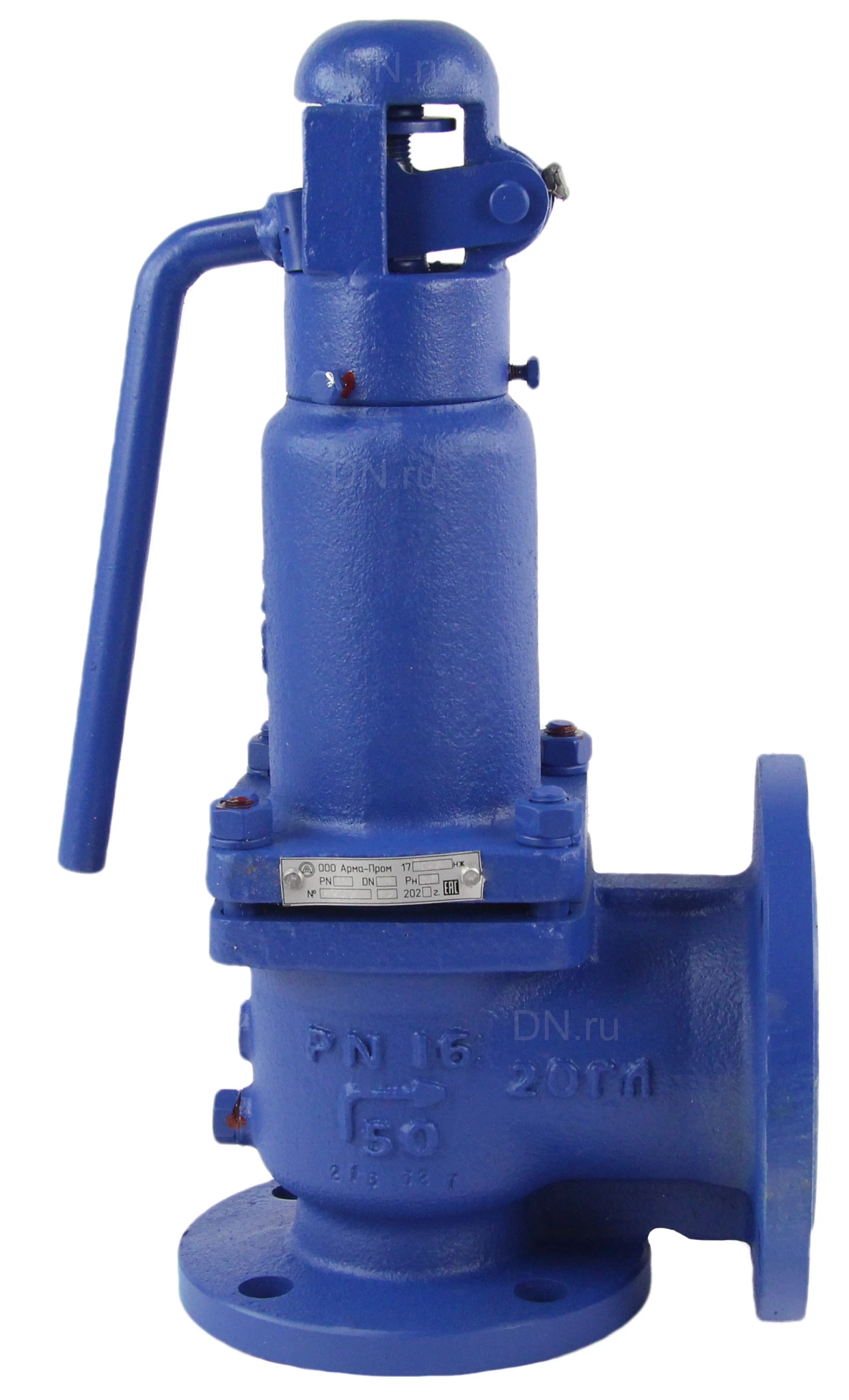

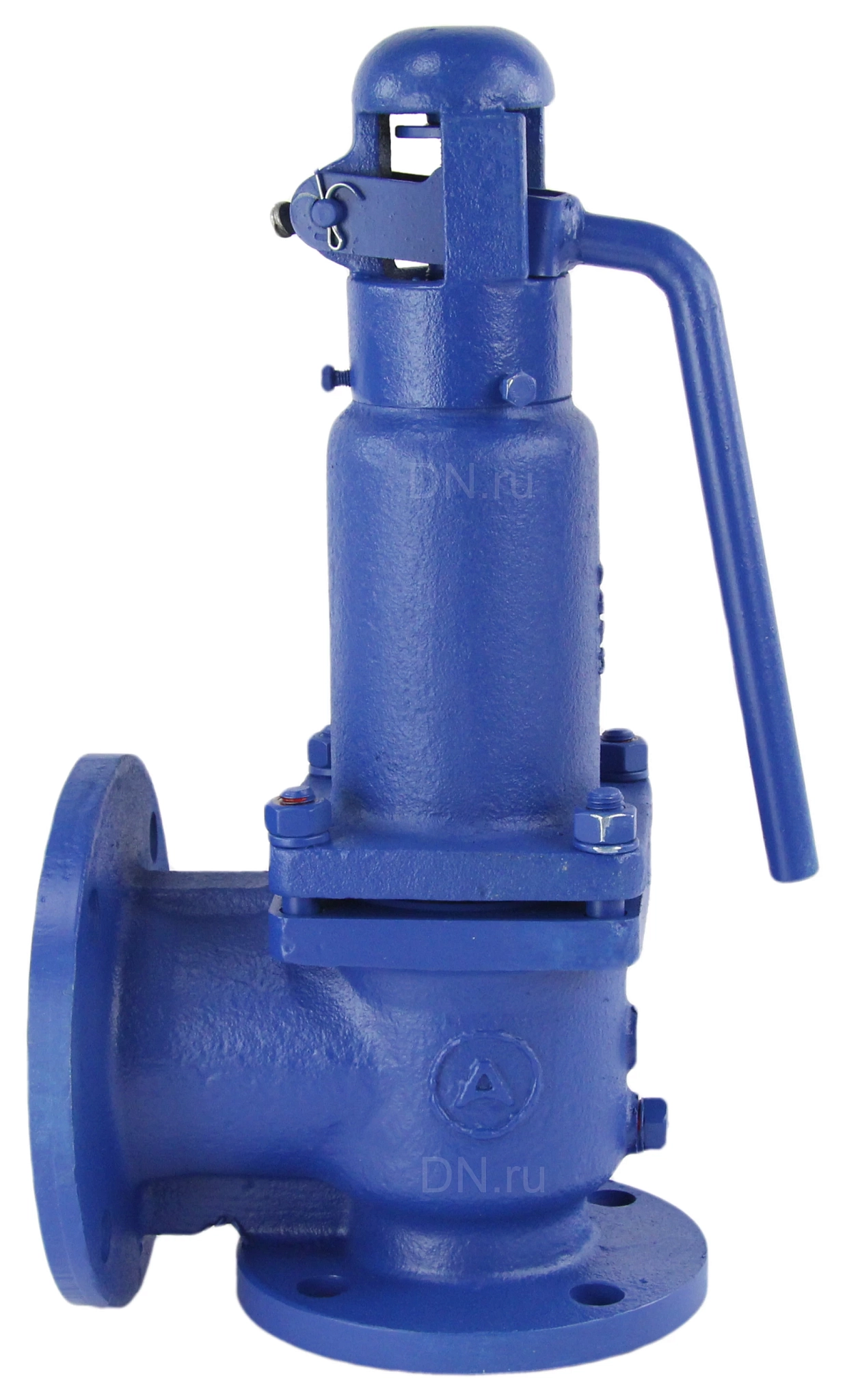

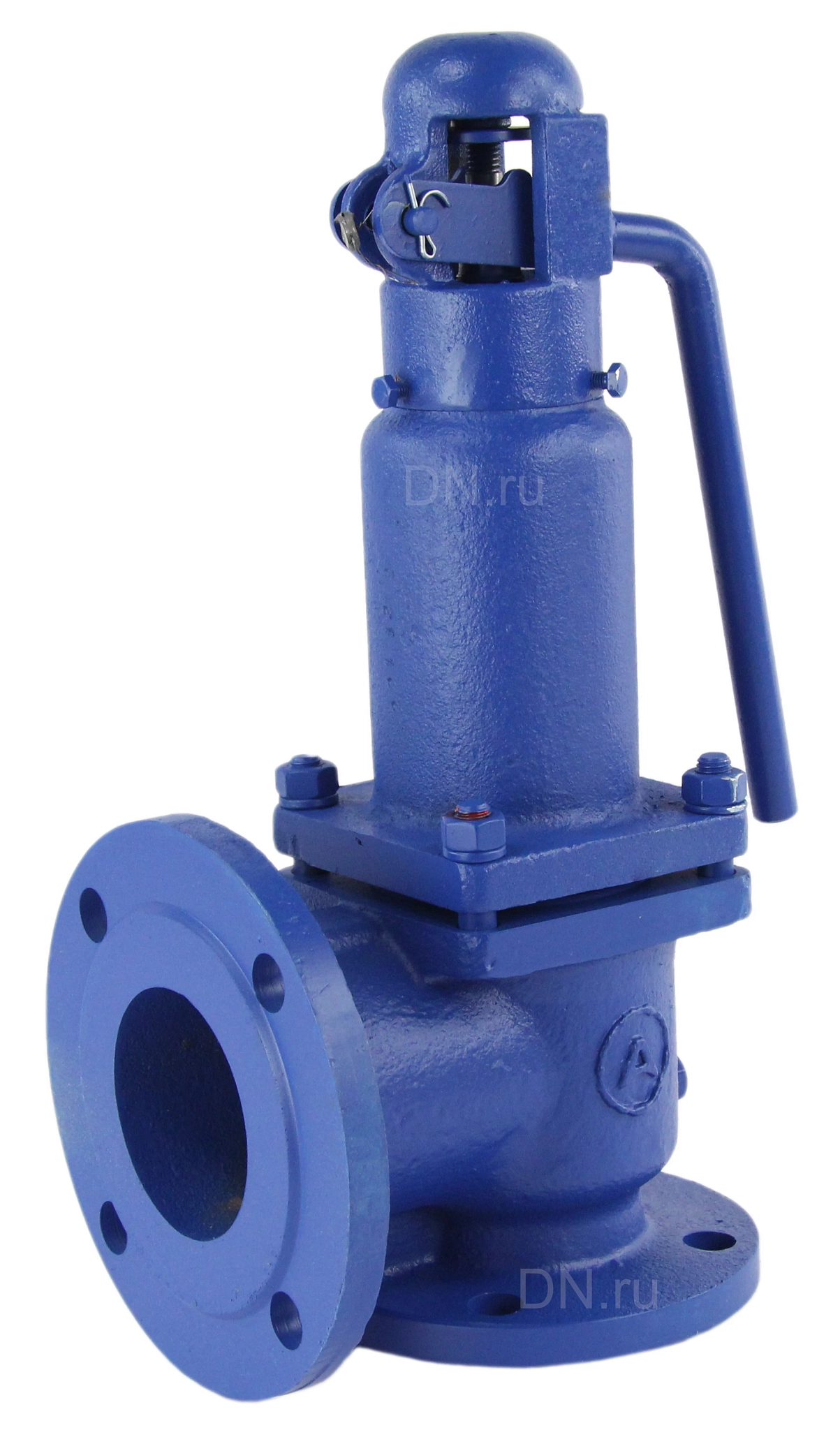

Клапан предохранительный Авангард 17лс28нж Ду32-50 Ру16-6 полноподъемный пружинный фланцевый

Наличие: Красноярск

Артикул: D120-00043

Бренд: Авангард

Страна производитель: Россия

Производство: Россия.

Диаметр: Ду32

Вес: 12,7 кг.

Применение: вентиляция и стационарное кондиционирование

от 34 396.07 ₽/шт

Получить предложение

К заявке

Остались вопросы по продукции?

Нашли дешевле?

Помощь с выбором

Подобрать аналог

Описание

Характеристики

Описание

Применение: вода, пар, воздух, аммиак, природный газ, нефть, нефтепродукты.
Номинальное давление: на входе-16 бар, на выходе-6 бар.
Температура рабочей среды: - 60 до +425°С
Температура окр. среды: - 60 до + 40°С
Диапазон давлений настройки пружины, МПа (кгс/см²):
0,5-2 - 6
2-4 - 7
4-8 - 8
8-16 - 1
Площадь сечения седла Fc, мм²: 201.
Допустимая протечка в затворе, см³/мин: воздух-2, вода-1.
Производство: Россия.
Конструкция клапана - Полноподъемный
Вес: 12,7 кг.

Клапан предохранительный 17лс28нж Ду32-50

Размеры:

D ₁ = 78 мм
D ₂ = 100 мм
D ₃ = 135 мм
D = 50 мм
D ₄ = 88 мм
D ₅ = 110 мм
D ₆ = 140 мм
L = 105 мм
L ₁= 75 мм
H = 390 мм
dc= 16 мм
n = 4 мм
m = 4 мм
d = 18 мм

Чертеж Клапан предохранительный 17лс28нж Ду32-50

Материалы

Корпус, Крышка, Колпак	сталь 20ГЛ
Наплавка уплотнений в затворе	ЦН-12М
Золотник, Седло, Шток	сталь 12Х18Н10Т
Пружина	сталь 50ХФА Гост 14959

Характеристики

Бренд

Авангард

Страна производитель

Россия

Диаметр

Ду32

Тип присоединения

фланцевый

Применение

вентиляция и стационарное кондиционирование

Вес

12,7 кг.

Давление номинальное

Корпус

Сталь G21Mn5/20ГЛ

Среда

вода

Температура, макс

до 425 °С

Номинальное давление

на входе-16 бар, на выходе-6 бар.

Производство

Россия.

Температура окр. среды

- 60 до + 40°С

Площадь сечения седла Fc, мм²

201.

Допустимая протечка в затворе³/мин

воздух-2, вода-1.
