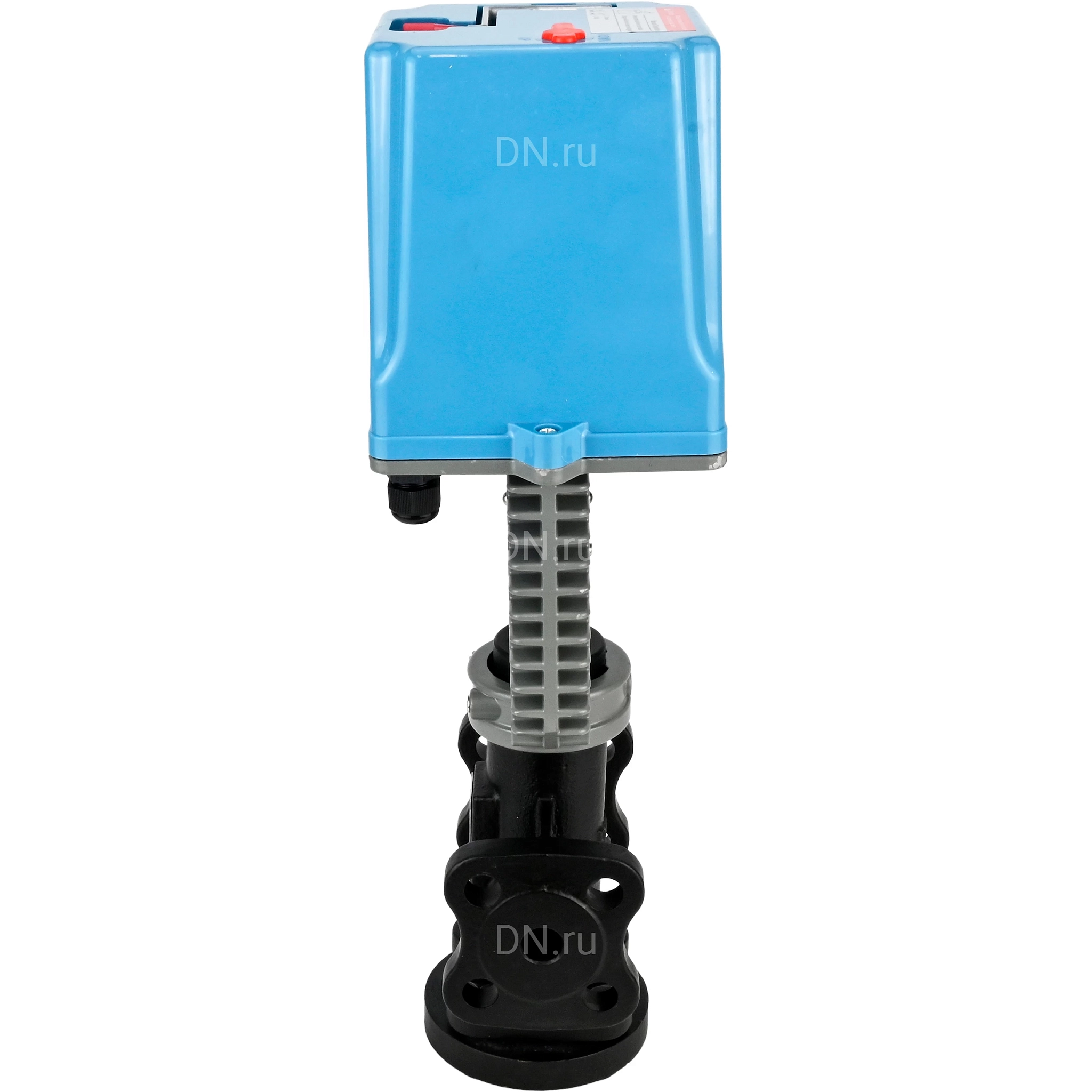

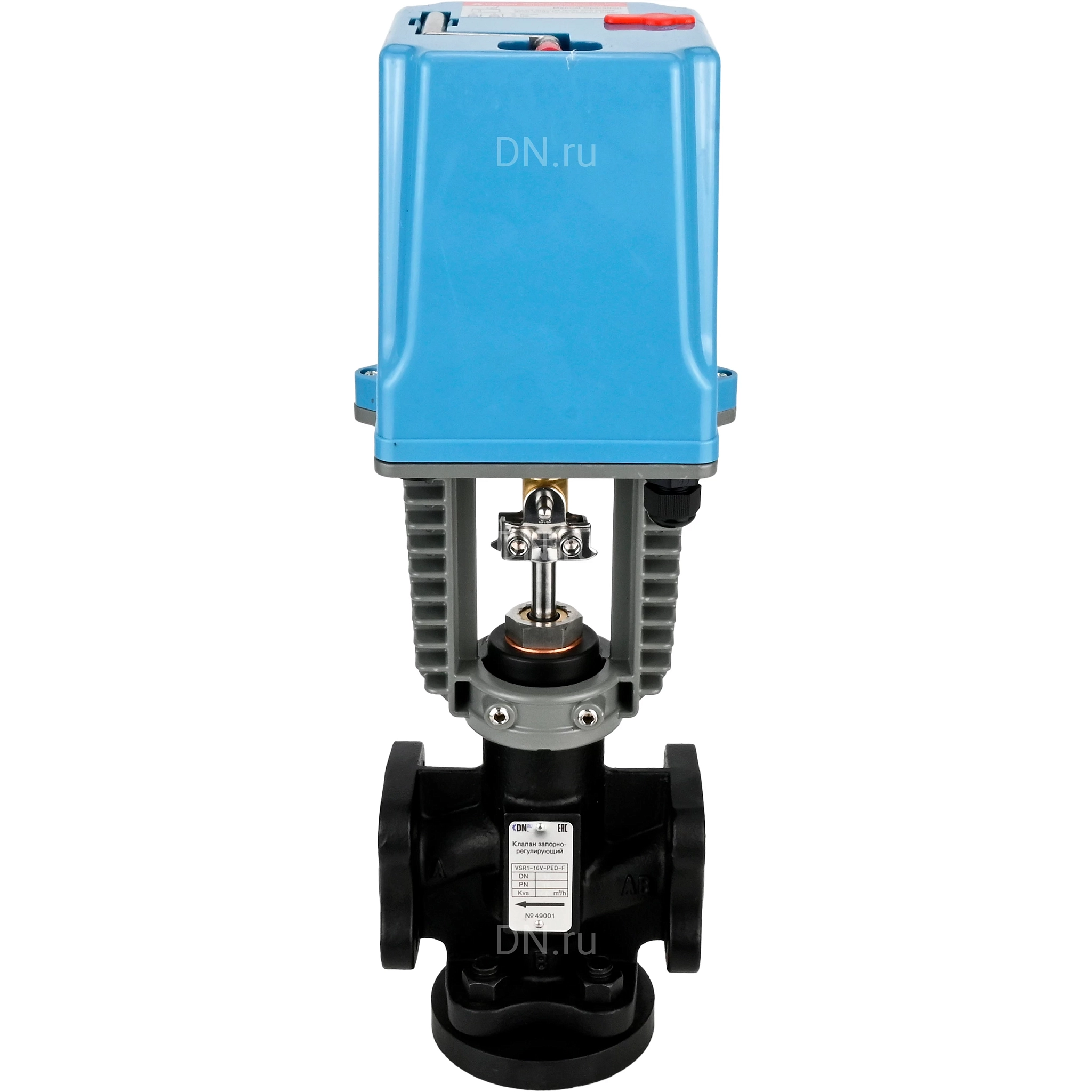

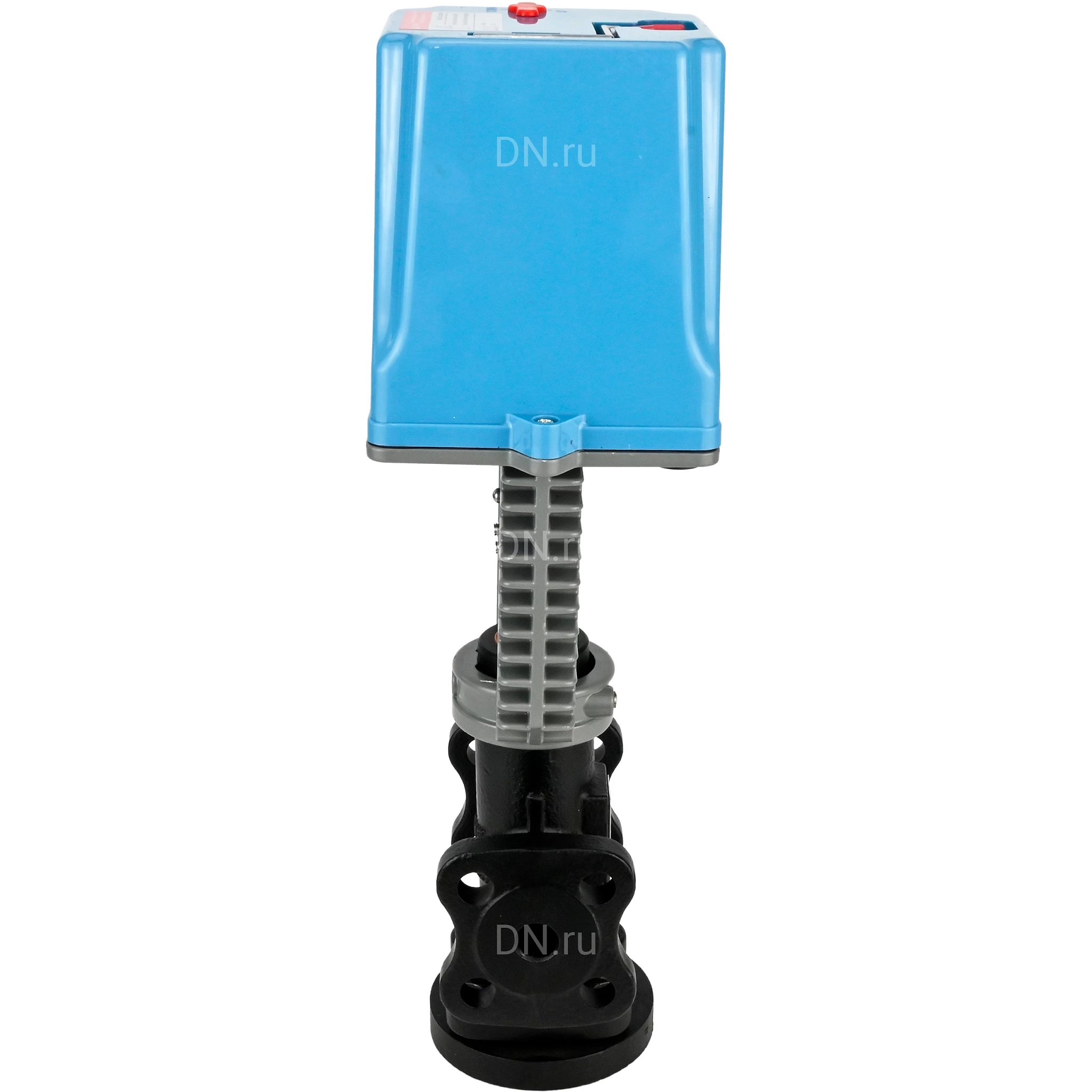

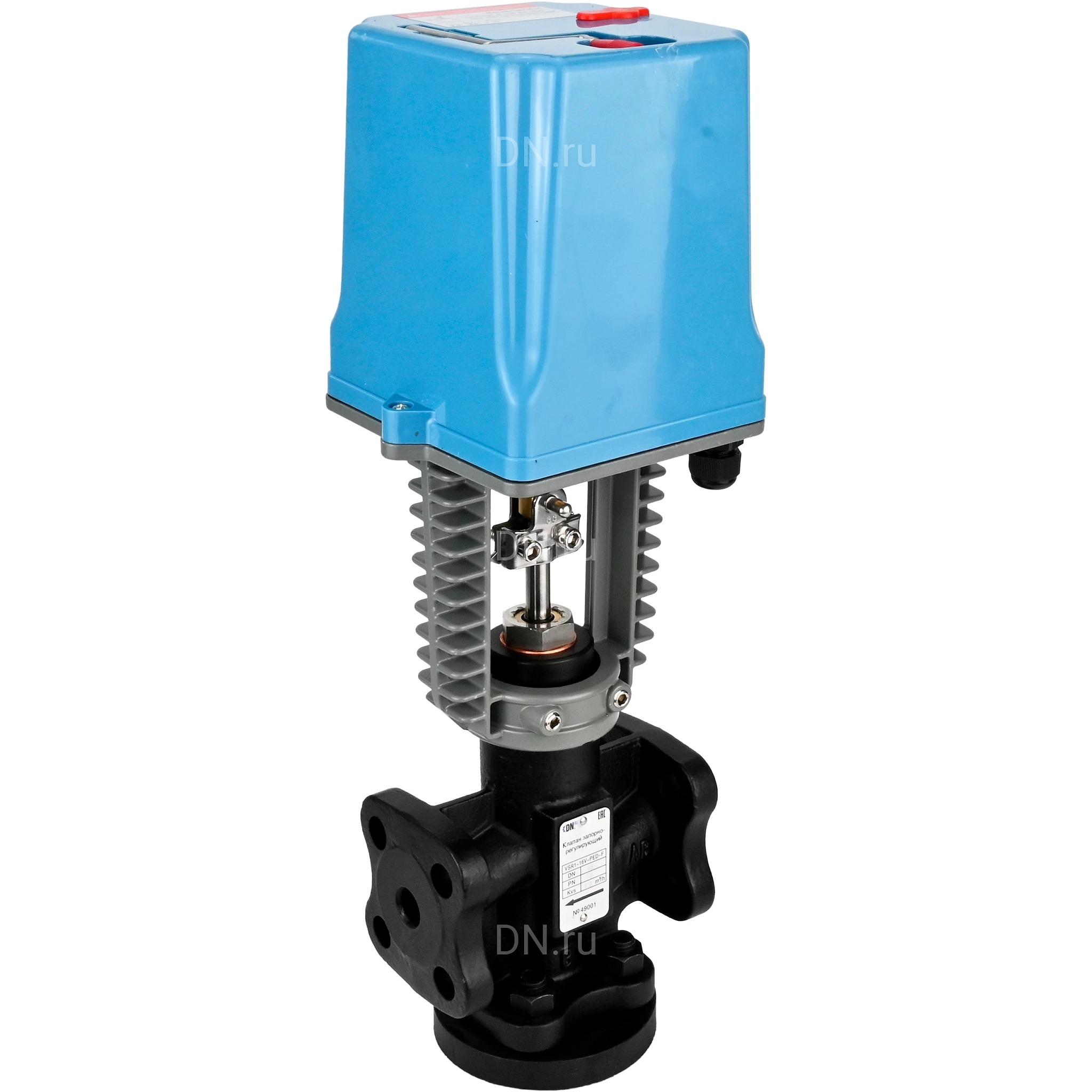

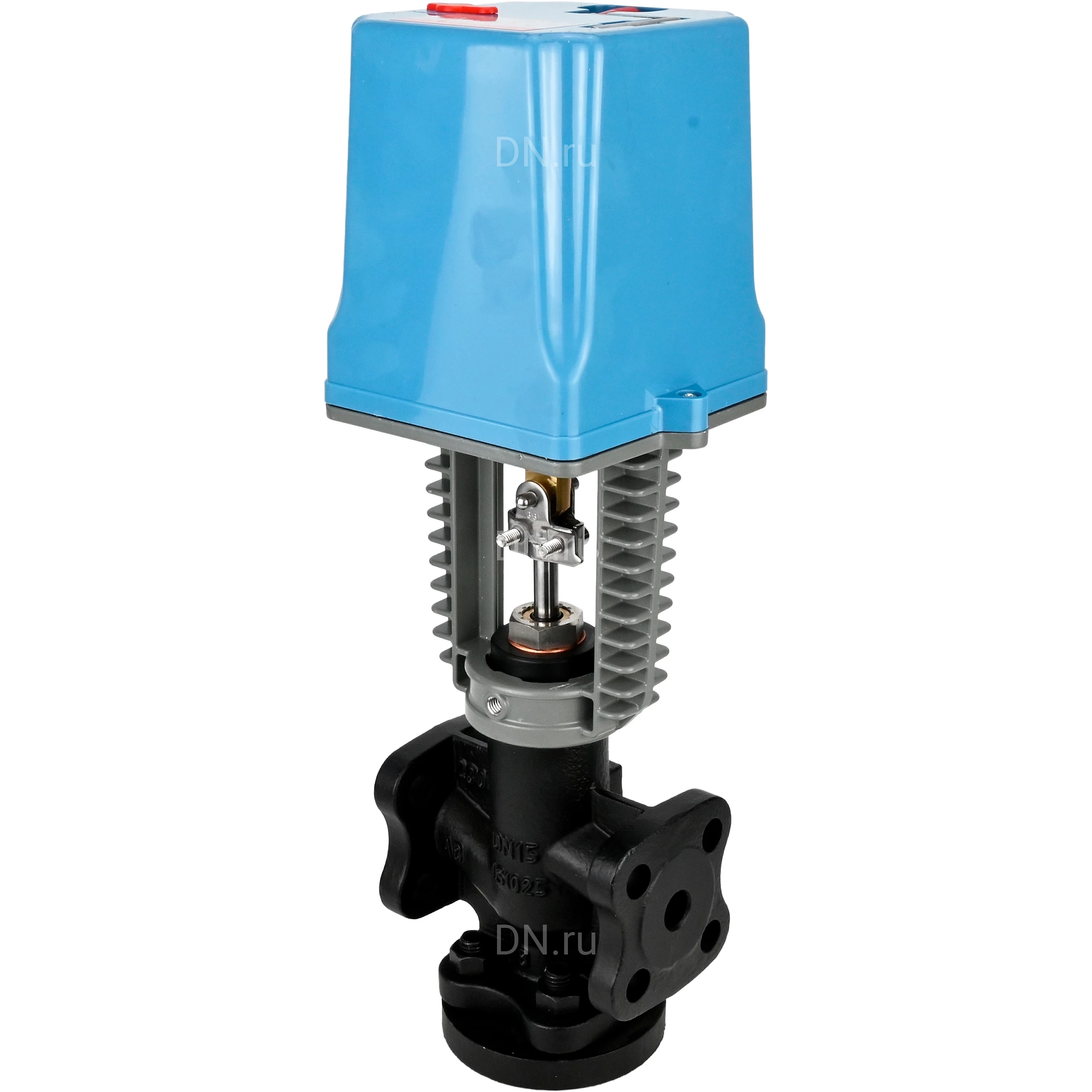

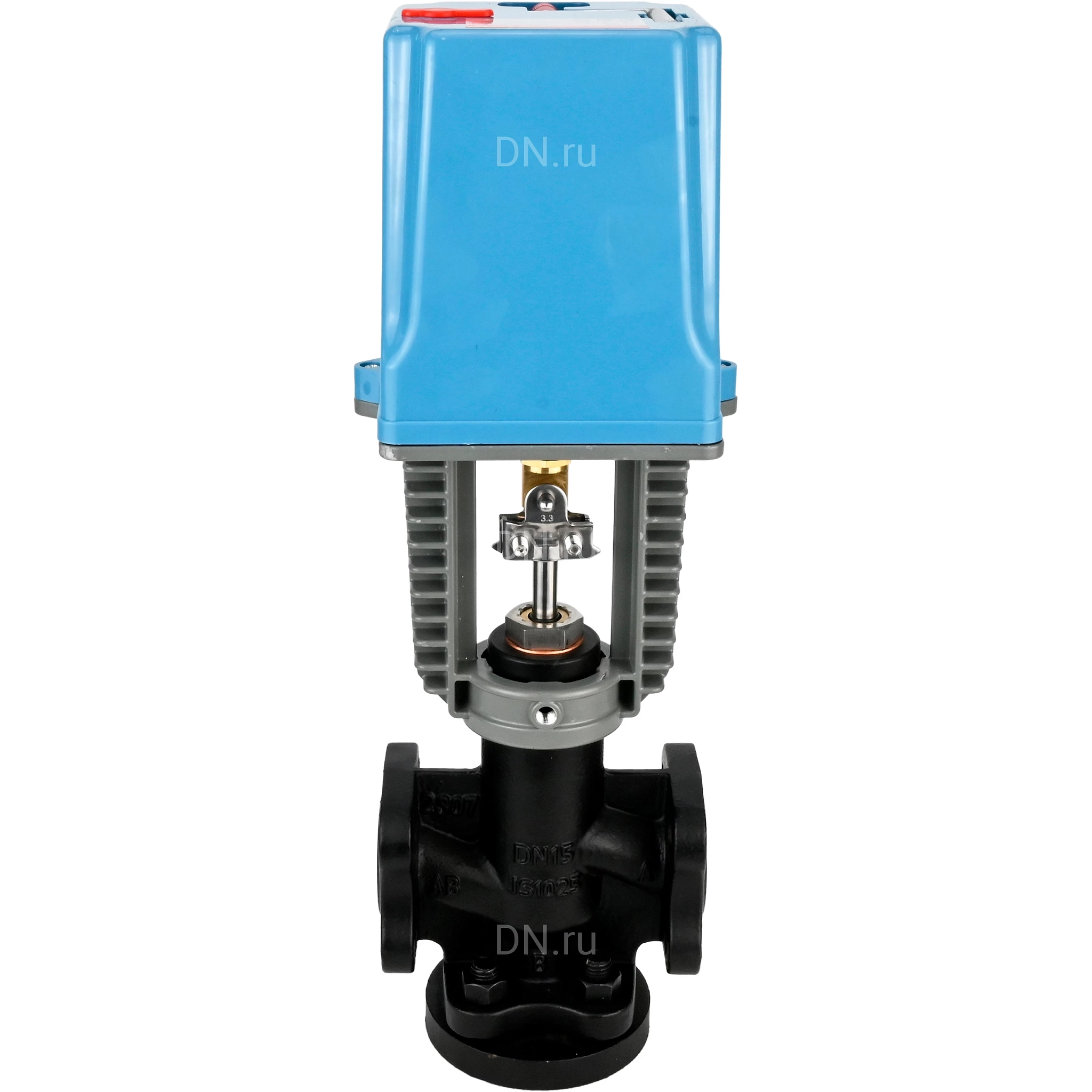

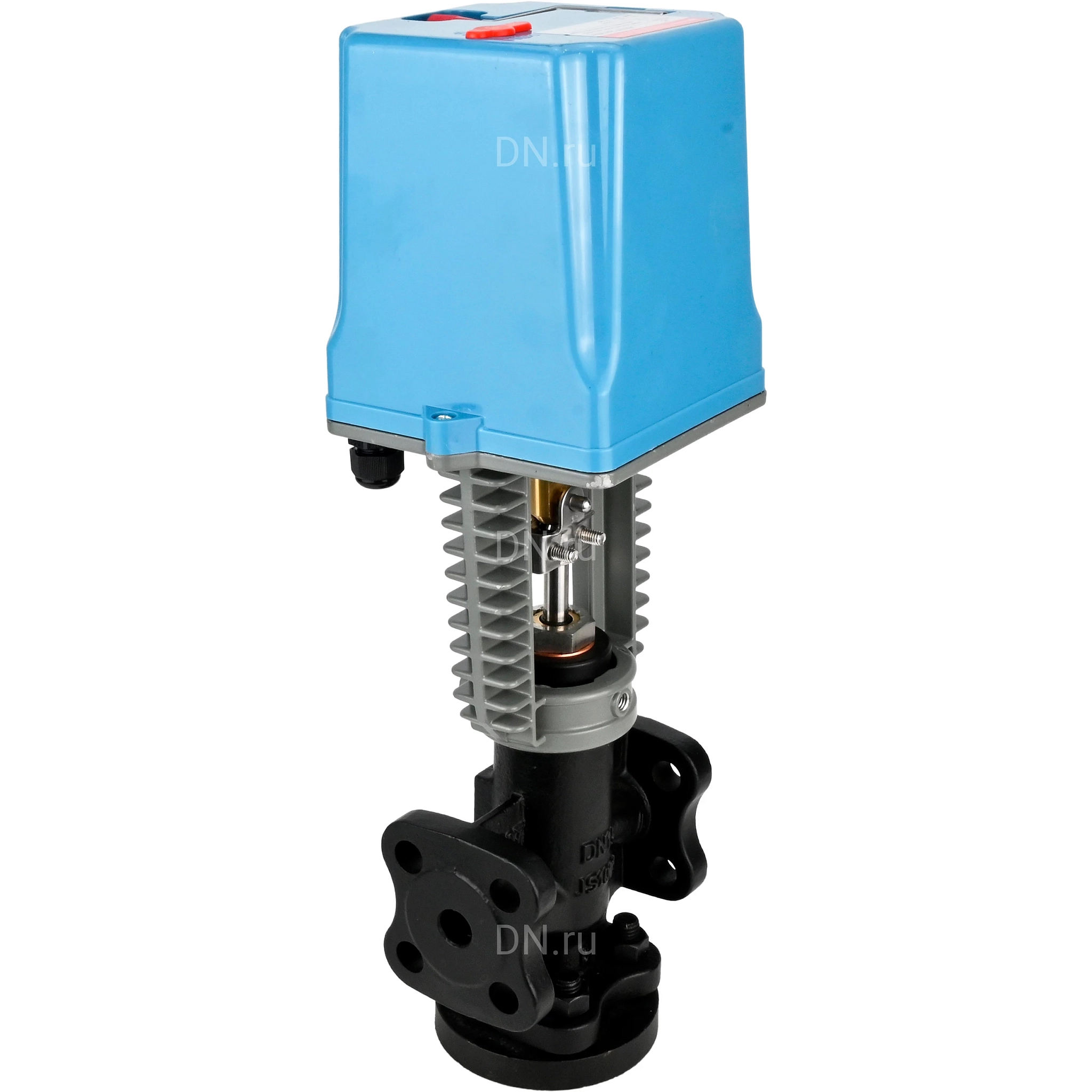

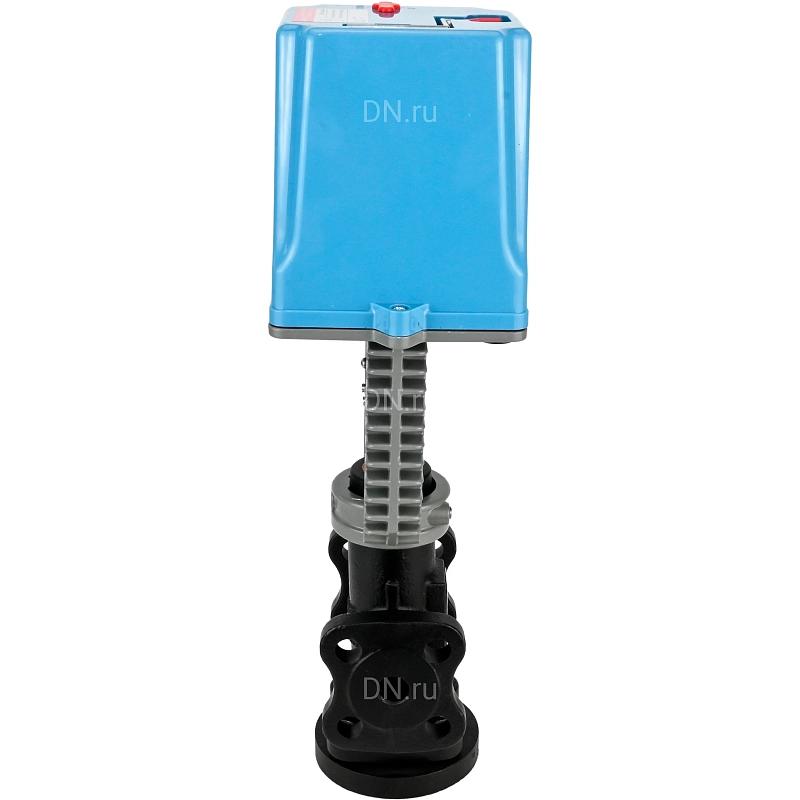

Клапан запорно-регулирующий Ду20 Ру16 Kv6.3м3/ч, односедельный, фланцевый, корпус - чугун EN-JS1025, уплотнение - фторкаучук (Viton, FPM) с электроприводом XCK220-1500 AC220В (VSR1-13V-PED-F)

Наличие: Красноярск

Артикул: D090-02887

Страна производитель: Россия

Диаметр: Ду20

Применение: водоснабжение

от 62 945.29 ₽/шт

Получить предложение

К заявке

Остались вопросы по продукции?

Нашли дешевле?

Помощь с выбором

Подобрать аналог

Описание

Характеристики

Описание

Клапан запорно-регулирующий предназначен для герметичного перекрытия или изменения расхода рабочей среды в трубопроводе.

Общие параметры клапана запорно-регулирующего VSR1-13V-PED-F Ду20 Ру16 Kv6.3м3/ч с XCK220-1500 AC220В:

Давление номинальное PN - 16 бар
Диаметр номинальный DN - 20 мм
Тип присоединения - Фланцевый
Количество болтовых отверстий на одном фланце - 4 шт
Диаметр болтовых отверстий на одном фланце - 14 мм
Среда - вода, этиленгликоль, нейтральные среды, Пропиленгликоль
Тип управления - электропривод
Тип клапана - Запорно-регулирующий
Применение - водоснабжение, Системы отопления, Вентиляция
Тип регулировки клапана - автоматический
Напряжение питания - 220В
Тип регулирующего клапана - двухходовой
Температура рабочей среды - до +150°С
Присоединение - фланцевое
Пропускная способность - 6.3 м3/ч
Температура окружающей среды - от -5°С до 55°С
Модель привода - XCK220-1500
Модель арматуры - VSR1-13V-PED-F
Диаметр - 3/4″
Принцип действия клапана - Запорно-регулирующий
Страна производитель - Россия
Страна производитель привода - Китай
Срок службы - 6 лет
Гарантия - 12 мес.
Вес - 6.9 кг

Клапан запорно-регулирующий Ду20 Ру16 Kv6.3м3/ч, односедельный, фланцевый, корпус - чугун EN-JS1025, уплотнение - фторкаучук (Viton, FPM) с электроприводом XCK220-1500 AC220В (VSR1-13V-PED-F)

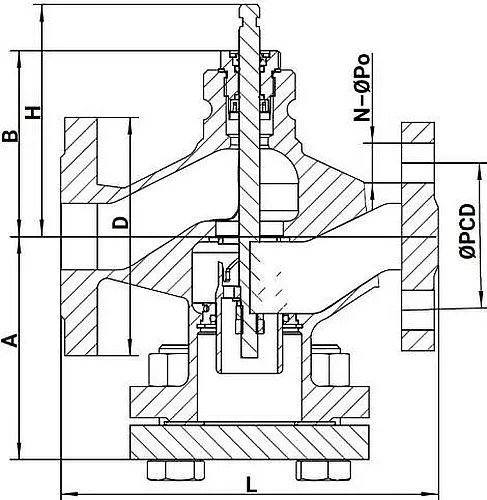

Габаритные размеры клапана запорно-регулирующего VSR1-13V-PED-F Ду20 Ру16 Kv6.3м3/ч с XCK220-1500 AC220В:

L - 150 мм
A - 92 мм
B - 62 мм
H - 137 мм
D - 105 мм
ØPCD - 75 мм
N–ØPo - 4x14 мм

Эскиз габаритных размеров клапана запорно-регулирующего VSR1-13V-PED-F Ду20 Ру16 Kv6.3м3/ч с XCK220-1500 AC220В

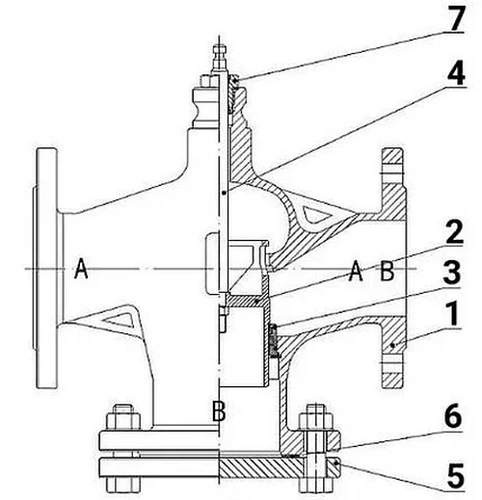

Деталировка клапана запорно-регулирующего VSR1-13V-PED-F Ду20 Ру16 Kv6.3м3/ч с XCK220-1500 AC220В:

№	Наименование детали	Материал
1	Корпус	чугун EN-JS1025 (аналог ВЧ40)
2	Плунжер	сталь нержавеющая AISI 304 (аналог 08Х18Н10)
3	Уплотнение плунжера	фторкаучук
4	Вал клапана	сталь нержавеющая AISI 304 (аналог 08Х18Н10)
5	Крышка клапана	сталь Q235 (аналоги Ст3кп/Ст3пс/Ст3сп)
6	Прокладка	графит
7	Штекер в сборе	сталь нержавеющая AISI 304 (аналог 08Х18Н10) + VITON + PTFE

Эскиз деталировки клапана запорно-регулирующего VSR1-13V-PED-F Ду20 Ру16 Kv6.3м3/ч с XCK220-1500 AC220В

Характеристики

Страна производитель

Россия

Диаметр

Ду20

Тип присоединения

фланцевый

Применение

водоснабжение

Давление номинальное

16 бар

Корпус

Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15

Среда

пропиленгликоль

Уплотнение

Фторкаучук (FKM/FPM)

Температура, макс

до 150 °С
