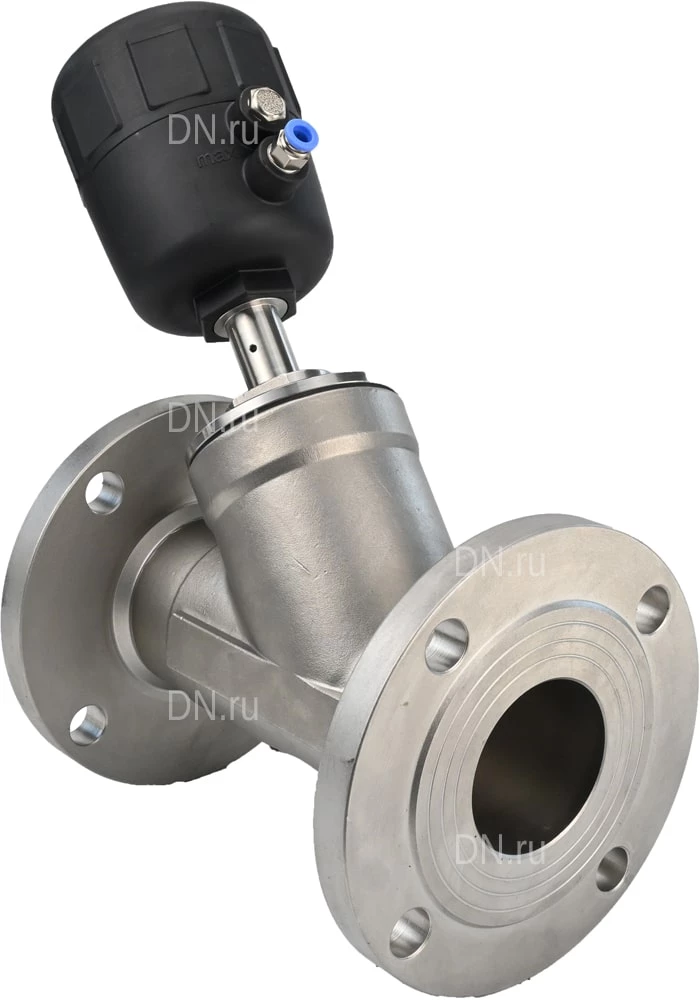

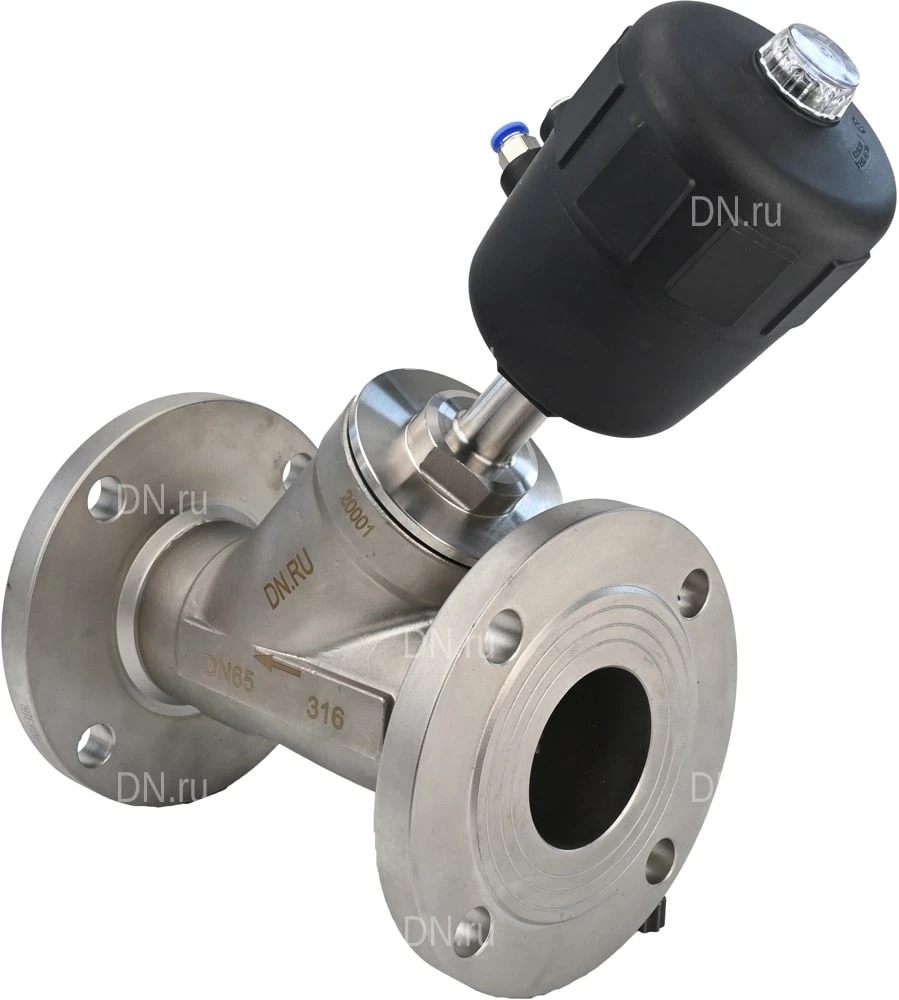

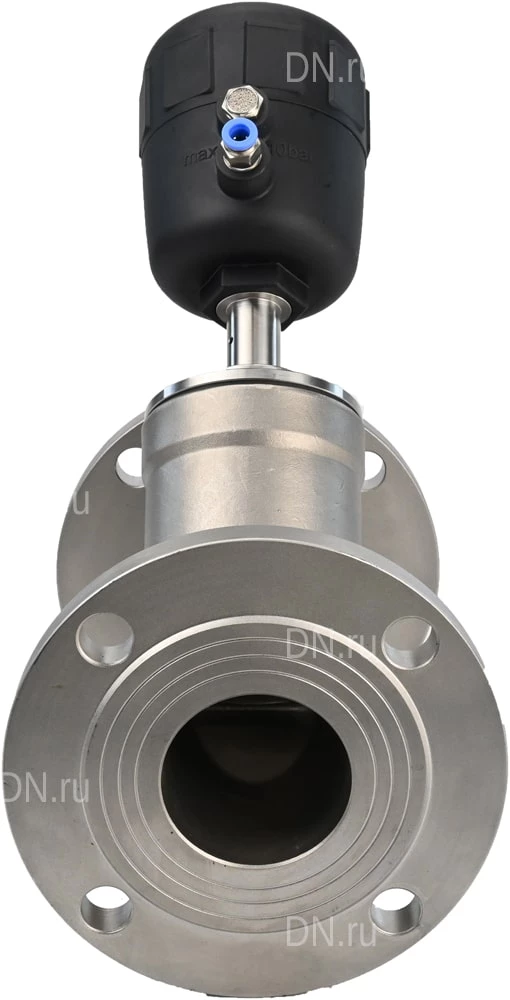

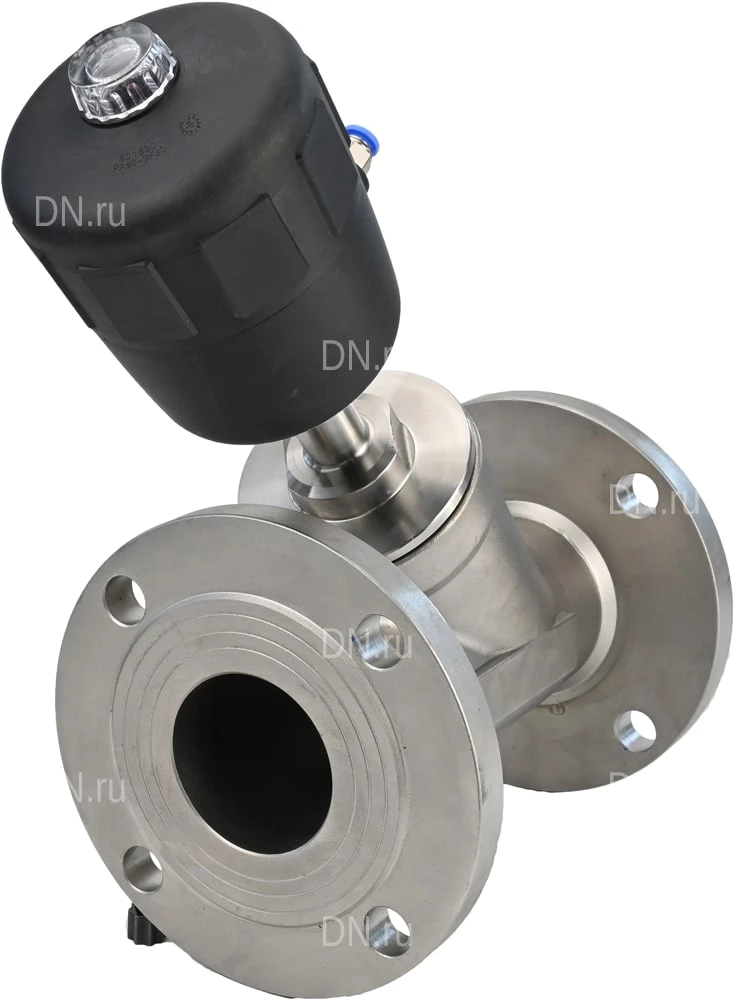

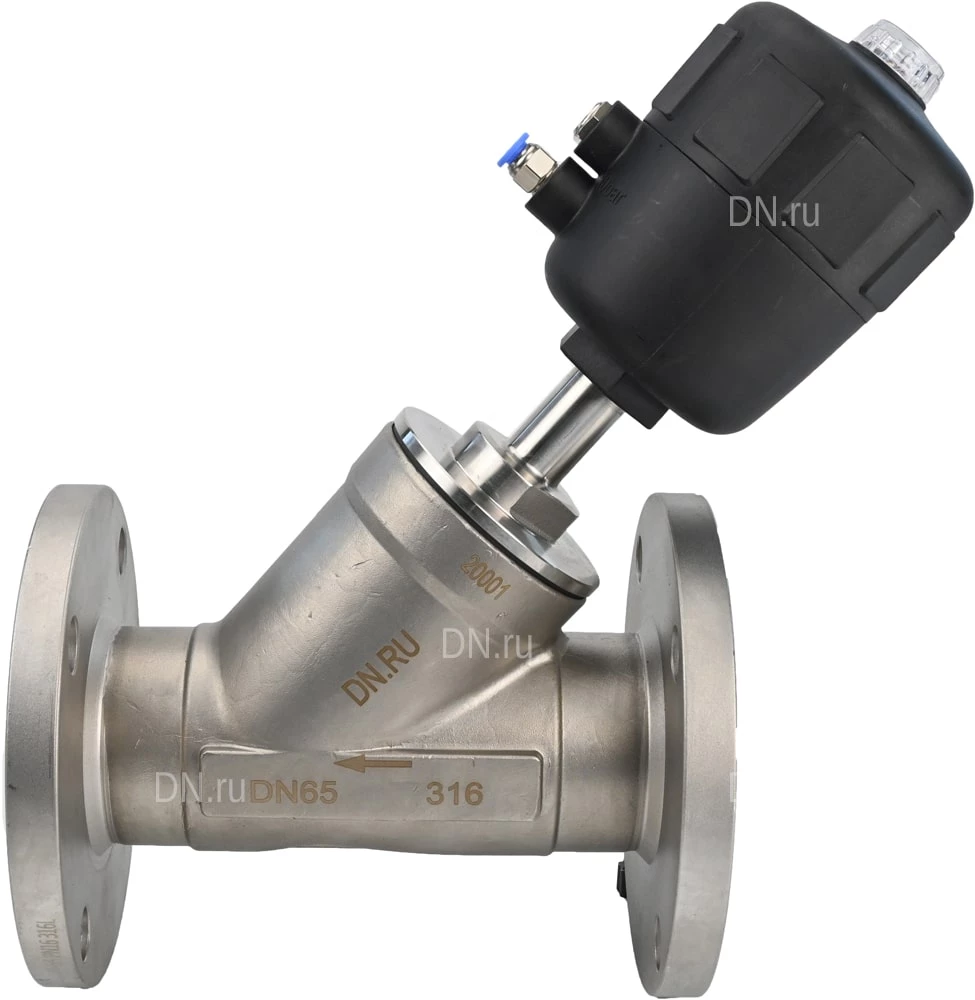

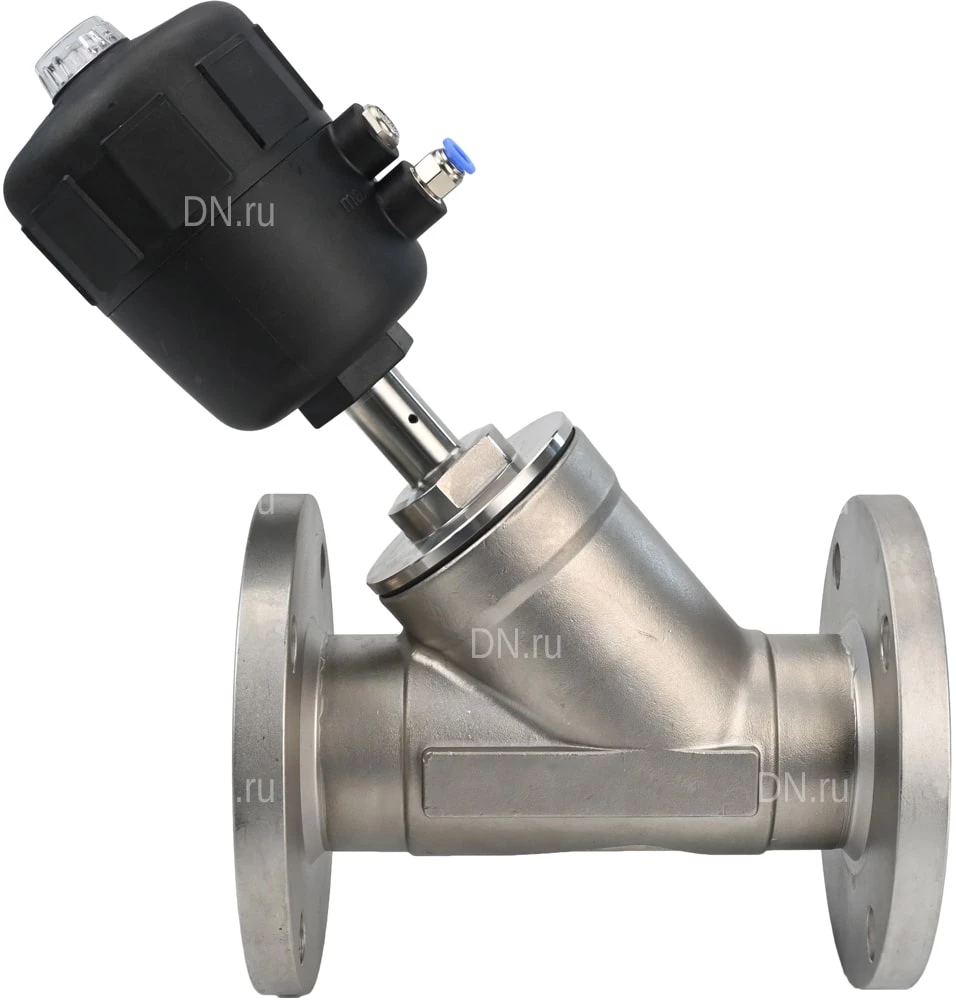

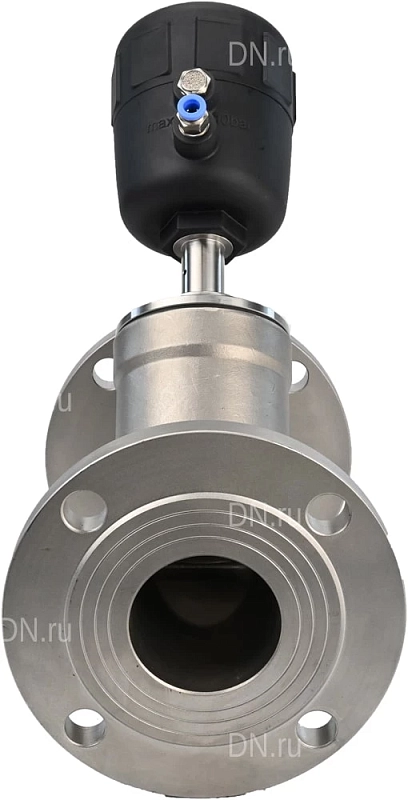

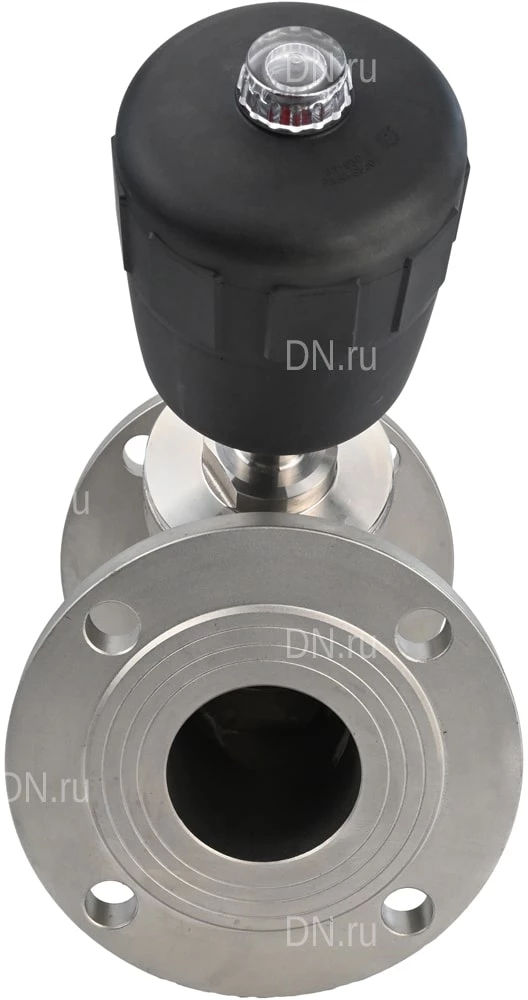

Клапан отсечной пневматический Ду65 Ру16, корпус - нержавеющая сталь SS316, фланцевый, Y-образный, корпус привода - пластик (VSP3241P-F-1PNC)

Наличие: Красноярск

Артикул: D090-02077

Страна производитель: Россия

Диаметр: Ду65

от 47 981.99 ₽/шт

Получить предложение

К заявке

Остались вопросы по продукции?

Нашли дешевле?

Помощь с выбором

Подобрать аналог

Описание

Характеристики

Описание

Клапаны отсечные пневматические VSP324PV-F-1PNC Ду15-100 Ру16 стальные, фланцевые, Y-образные предназначены для быстрого перекрытия потока рабочей среды в трубопроводе, что особенно важно в аварийных ситуациях или для оперативной изоляции оборудования. Принцип работы: срабатывание клапана происходит за счёт давления сжатого воздуха, подаваемого в пневмопривод, а возврат в исходное положение — за счет силы упругой деформации пружины, сжимающейся при срабатывании клапана.

Технические характеристики клапана отсечного пневматического VSP324PV-F-1PNC Ду65 Ру16:

Диаметр номинальный DN - 65 мм
Диаметр в дюймах - 2 1/2"
Давление номинальное PN - 16 бар
Тип корпуса клапана - Y-образный
Тип присоединения - Фланцевый
Количество болтовых отверстий на одном фланце - 4 шт.
Строительная длина - 230 мм
Рабочая среда - вода, пар, нейтральные среды
Температура рабочей среды - от -40 до +200 С°
Диаметр болтовых отверстий на одном фланце - 18 мм
Тип управления - пневмопривод
Вес - 10.8 кг
Страна производитель - Россия

Клапан отсечной пневматический Ду65 Ру16, корпус - нержавеющая сталь SS316, фланцевый, Y-образный, корпус привода - пластик (VSP3241P-F-1PNC)

Габаритные и установочные размеры клапана отсечного пневматического VSP324PV-F-1PNC Ду65 Ру16:

L - 230 мм
D - 185 мм
D1 - 145 мм
D2 - 115 мм
A - 355 мм
H - 303 мм
B - 18 мм
B - 126 мм
N - 4
K - G 1/4″

Эскиз клапана отсечного пневматического VSP324PV-F-1PNC Ду65 Ру16

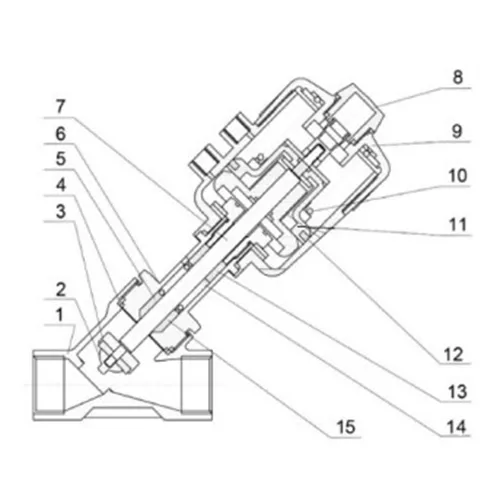

Материалы деталей клапана отсечного пневматического VSP324PV-F-1PNC Ду65 Ру16:

№	Наименование детали	Материал
1	Корпус	сталь CF8M
2	Плунжер	сталь CF8M
3	Уплотнение плунжера	PTFE
4, 5	Уплотнение штока	PTFE
6	Крышка клапана	сталь CF8M
7	Шток	сталь CF8M
8	Крышка индикатора	пластик
9	Корпус привода	пластик
10	Пружина	сталь 60Si2MnA
11	Поршень	алюминиевый сплав АД31
12	Кольцевое уплотнение поршня	VITON
13	Уплотнение	NBR
14	Пружина	сталь 60Si2MnA
15	Уплотнение штока	VITON

Эскиз материалов клапана отсечного пневматического VSP324PV-F-1PNC Ду65 Ру16 стального, фланцевого, Y-образного

Характеристики

Страна производитель

Россия

Диаметр

Ду65

Тип присоединения

фланцевый

Давление номинальное

16 бар

Корпус

Нержавеющая сталь CF8M

Среда

вода

Уплотнение

PTFE / Фторопласт / Тефлон

Температура, макс

до 200 °С

Диаметр в дюймах

2 1/2

Тип исполнения для клапанов

нормально-закрытый

Тип конструкции

наклонный
