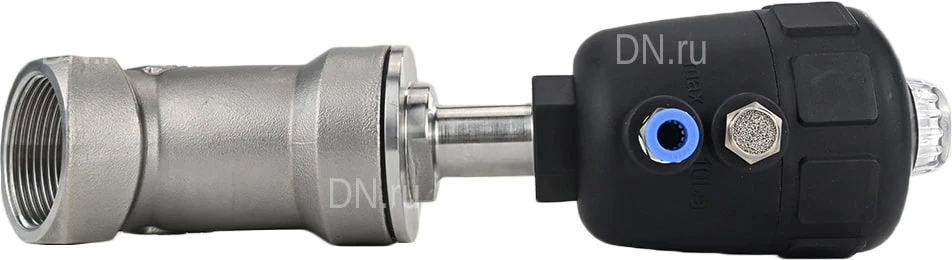

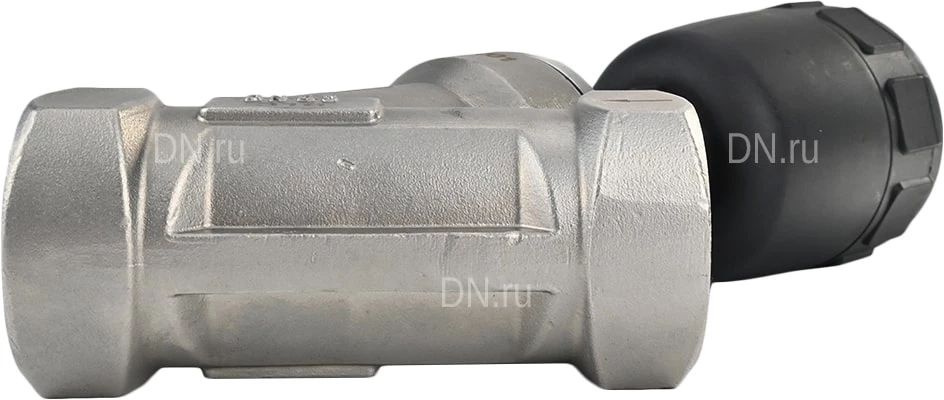

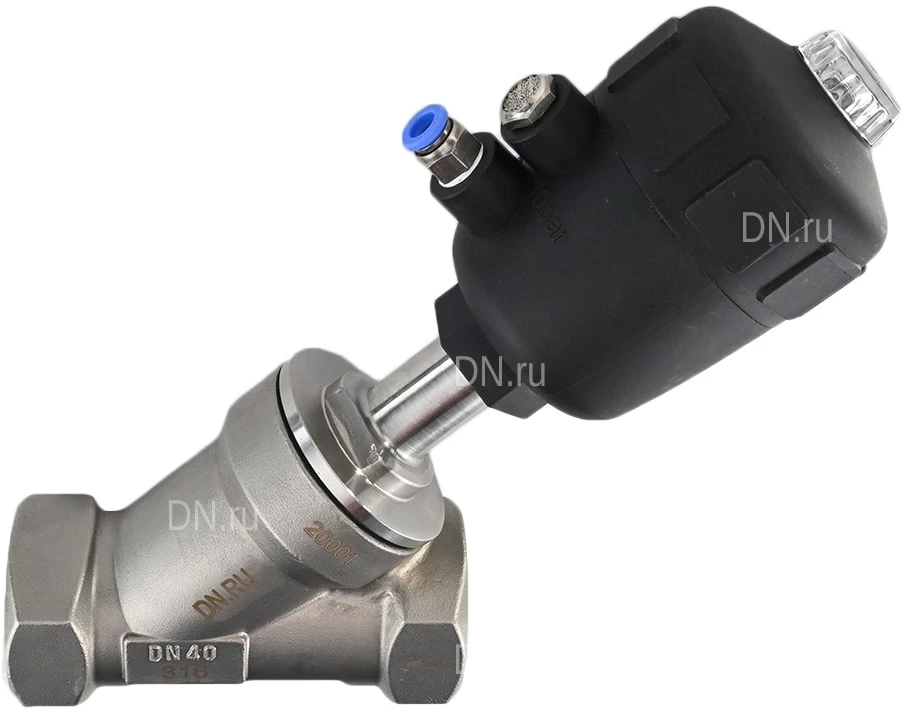

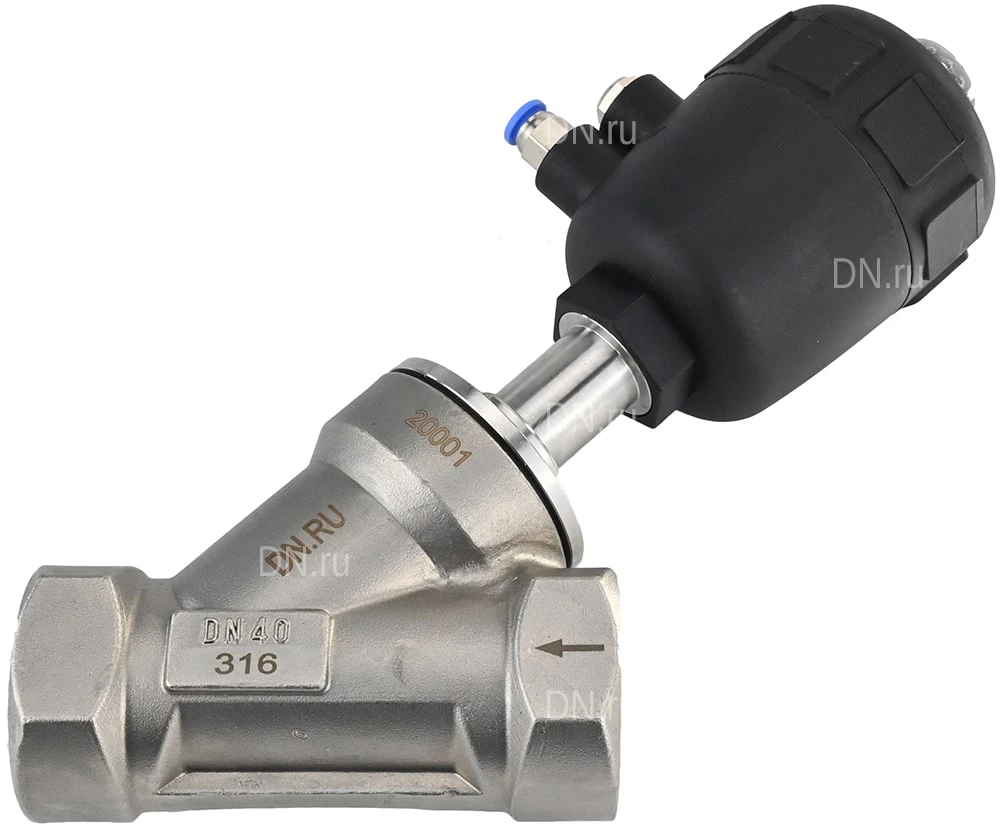

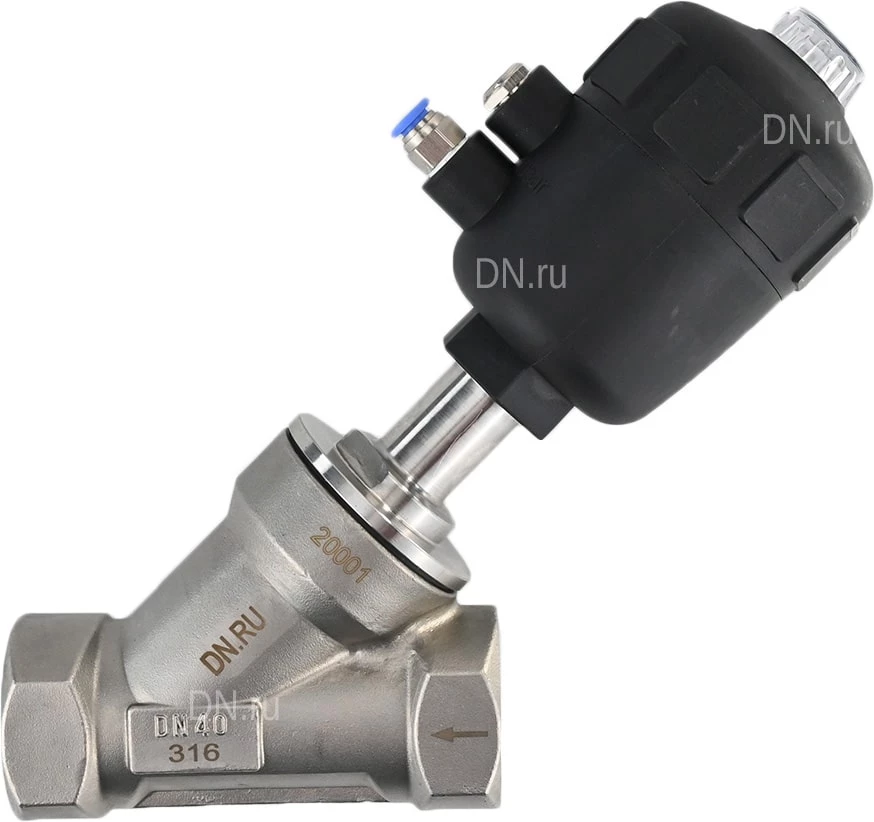

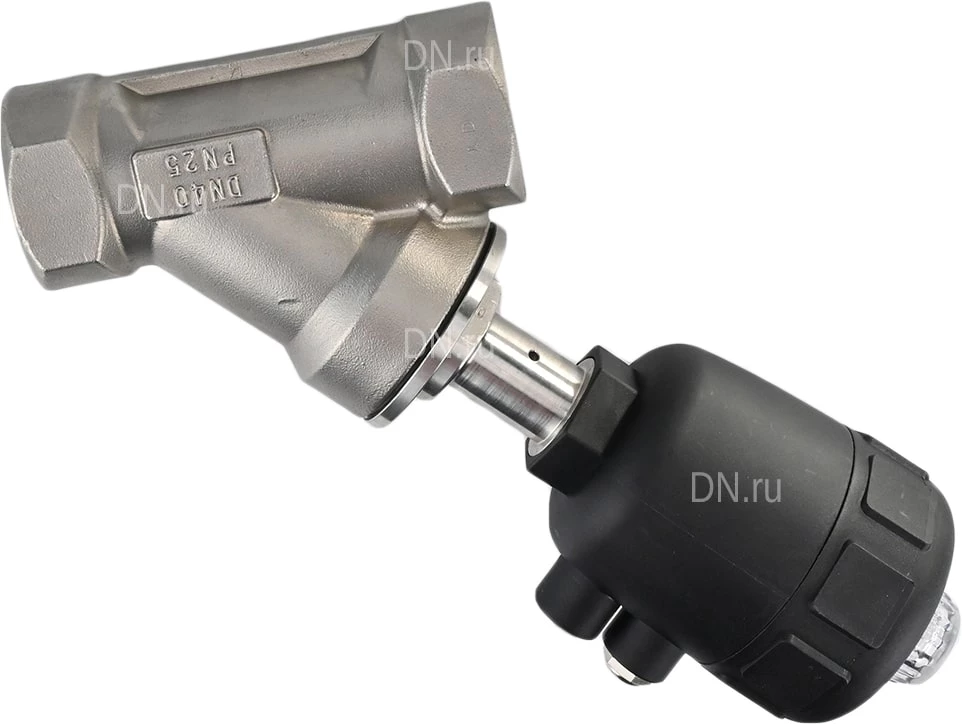

Клапан отсечной пневматический 1 1/4″ Ду32 Ру25, корпус - нержавеющая сталь SS316, резьбовой, Y-образный, корпус привода - пластик (VSP3241P-T-1PNC)

Наличие: Красноярск

Артикул: D090-02056

Страна производитель: Россия

Диаметр: Ду32

от 11 486.91 ₽/шт

Получить предложение

К заявке

Остались вопросы по продукции?

Нашли дешевле?

Помощь с выбором

Подобрать аналог

Описание

Характеристики

Описание

Клапаны отсечные пневматические VSP3241P-T-1PNC Ду15-100 Ру25 стальные, резьбовые, Y-образные предназначены для быстрого перекрытия потока рабочей среды в трубопроводе, что особенно важно в аварийных ситуациях или для оперативной изоляции оборудования. Принцип работы: срабатывание клапана происходит за счёт давления сжатого воздуха, подаваемого в пневмопривод, а возврат в исходное положение — за счет силы упругой деформации пружины, сжимающейся при срабатывании клапана

Технические параметры клапана отсечного пневматического VSP3241P-T-1PNC Ду32 Ру25:

Диаметр номинальный DN - 32 мм
Давление номинальное PN - 25 бар
Тип присоединения - муфтовый (резьбовой)
Тип клапана - Отсечной
Тип исполнения для клапанов - нормально-закрытый
Тип корпуса клапана - Y-образный
Рабочая среда - вода, пар, нейтральные среды
Температура рабочей среды - от -20°С до +180°С
Температура окружающей среды - от -20°С до +60°С
Тип конструкции - наклонный
Тип управления - пневмопривод
Диаметр в дюймах - 1 1/4″
Пропускная способность - 23.1 м3/ч
Бренд -
Страна производитель - Россия
Вес - 1.6 кг

Клапан отсечной пневматический 1 1/4″ Ду32 Ру25, корпус - нержавеющая сталь SS316, резьбовой, Y-образный, корпус привода - пластик (VSP3241P-T-1PNC)

Габариты и размеры клапана отсечного пневматического VSP3241P-T-1PNC Ду32 Ру25:

L - 120 мм
A - 215 мм
H - 185 мм
ØE - 80 мм
D - R 1 1/4″
G - R 1/4″
R - М26х1.5

Эскиз габаритов и размеров клапана отсечного пневматического VSP3241P-T-1PNC Ду32 Ру25

Таблица деталей и материалов клапана отсечного пневматического VSP3241P-T-1PNC Ду32 Ру25:

№ п/п	Наименование детали	Материал
1	Корпус привода	полиамид PA66
2	Воздушный порт 2, сообщающийся с атмосферой	-
3	Гайка поршня	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Воздушный порт 1 для подачи воздуха	-
5	Заглушка	железо
6	Шайба	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
7	Шток клапана	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
8	Пружина	сталь 60Si2MnA (аналог 60С2А)
9	Уплотнение штока	PTFE
10	Крышка клапана	нержавеющая сталь CF8/AISI 304 (аналог 08Х18Н10)
11	Уплотнительная прокладка корпуса клапана	PTFE
12	Диск клапана	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
13	Шайба уплотнения диска клапана	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
14	Гайка диска клапана	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
15	Индикатор положения	поликарбонат
16	Шток индикатора положения	полиамид PA66
17	Пружина	сталь 60Si2MnA (аналог 60С2А)
18	Верхняя шайба поршня	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
19	Уплотнительное кольцо	FPM
20	Нижняя шайба поршня	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
21	Уплотнительное кольцо поршня	FPM
22	Поршень	полиамид PA66
23	Уплотнение штока	FPM
24	Уплотнение штока	PTFE
25	Уплотнение диска клапана	PTFE
26	Корпус клапана	нержавеющая сталь CF8М/AISI 316 (аналог 08Х17Н14М2)

Эскиз деталей и материалов клапана отсечного пневматического VSP3241P-T-1PNC Ду32 Ру25

Характеристики

Страна производитель

Россия

Диаметр

Ду32

Тип присоединения

муфтовый (резьбовой)

Давление номинальное

25 бар

Корпус

Нержавеющая сталь AISI/SS 316/08Х17Н14М2

Среда

вода

Уплотнение

PTFE / Фторопласт / Тефлон

Температура, макс

до 180 °С

Диаметр в дюймах

1 1/4

Тип исполнения для клапанов

нормально-закрытый

Тип конструкции

наклонный
