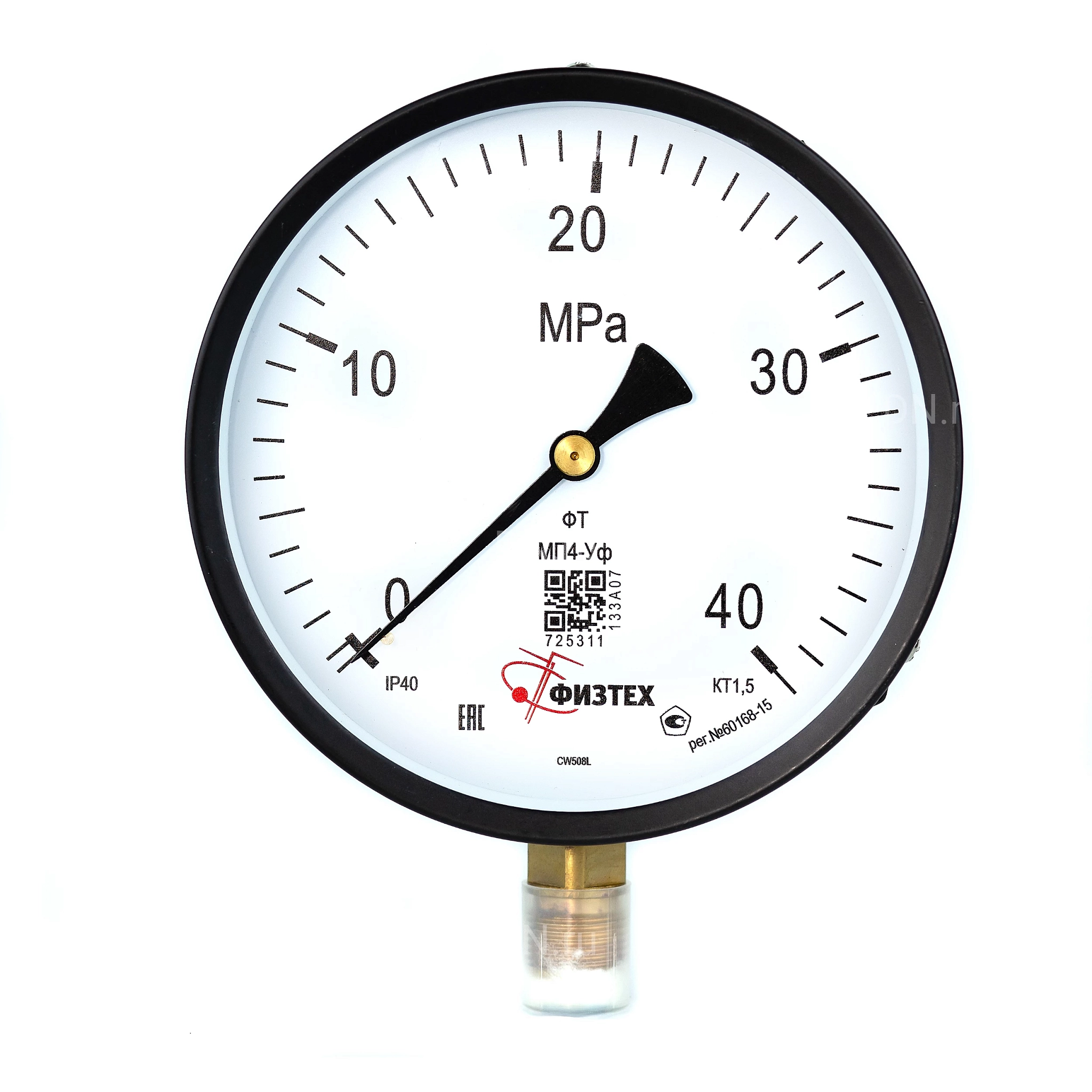

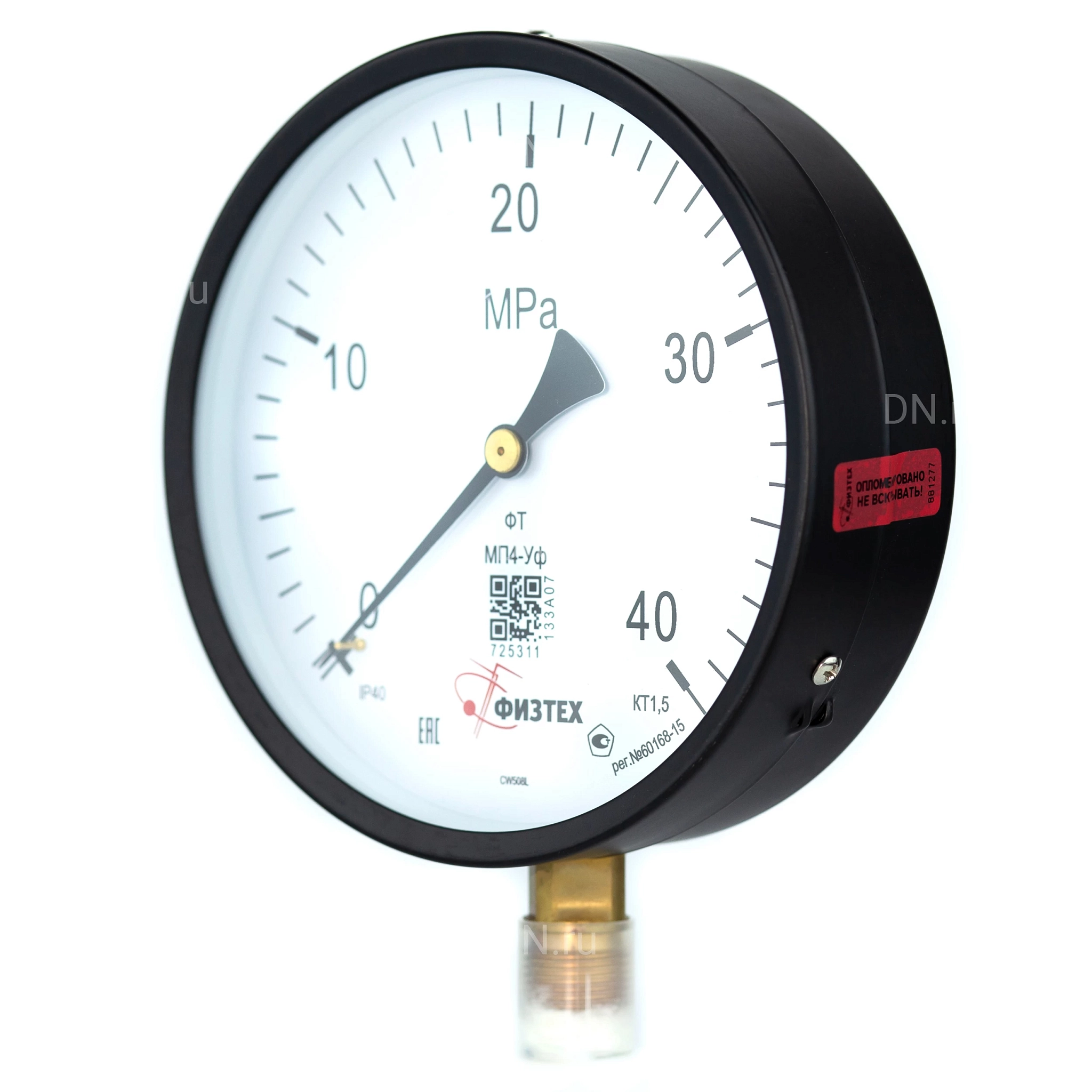

Манометр ФИЗТЕХ МП4-Уф 0-40 МПа IP40, общетехнический 160 мм, резьба М20х1.5, класс точности - 1.5, радиальный штуцер

Наличие: Красноярск

Артикул: D070-05215

Бренд: ФИЗТЕХ

Страна производитель: Россия

от 1 648.83 ₽/шт

Получить предложение

К заявке

Остались вопросы по продукции?

Нашли дешевле?

Помощь с выбором

Подобрать аналог

Описание

Характеристики

Описание

Манометры ФИЗТЕХ МП4-Уф IP40 предназначены для измерения избыточного и вакуумметрического давления неагрессивных к медным сплавам, некристаллизующихся жидкостей, пара и газа, в т. ч. кислорода, ацетилена, хладона.

Общие характеристики манометра ФИЗТЕХ МП4-Уф IP40 0-40 МПа M20*1.5

Тип изделия: радиальный
Класс точности: 1.5
Тип - МП4-Уф
Бренд - ФИЗТЕХ
Серия - МП4-Уф
Единица измерения давления: МПа
Максимальная температура измеряемой среды: до +150 °С
Диапазон измерения давления - от 0 до 40 МПа
Рабочая среда: пар, жидкая среда, нейтральные среды, газообразные среды
Материал корпуса: сталь
Диаметр корпуса: 160 мм
Климатическое исполнение: У2
Температура окружающей среды: От -60 до +60 °С
Межповерочный интервал: 2 года
Степень защиты корпуса: IP40
Модель: МП4-Уф IP40
Страна происхождения: Россия

Подключение и установка манометра ФИЗТЕХ МП4-Уф IP40 0-40 МПа M20*1.5

Присоединительный диаметр: М20х1.5
Тип присоединения: радиальный

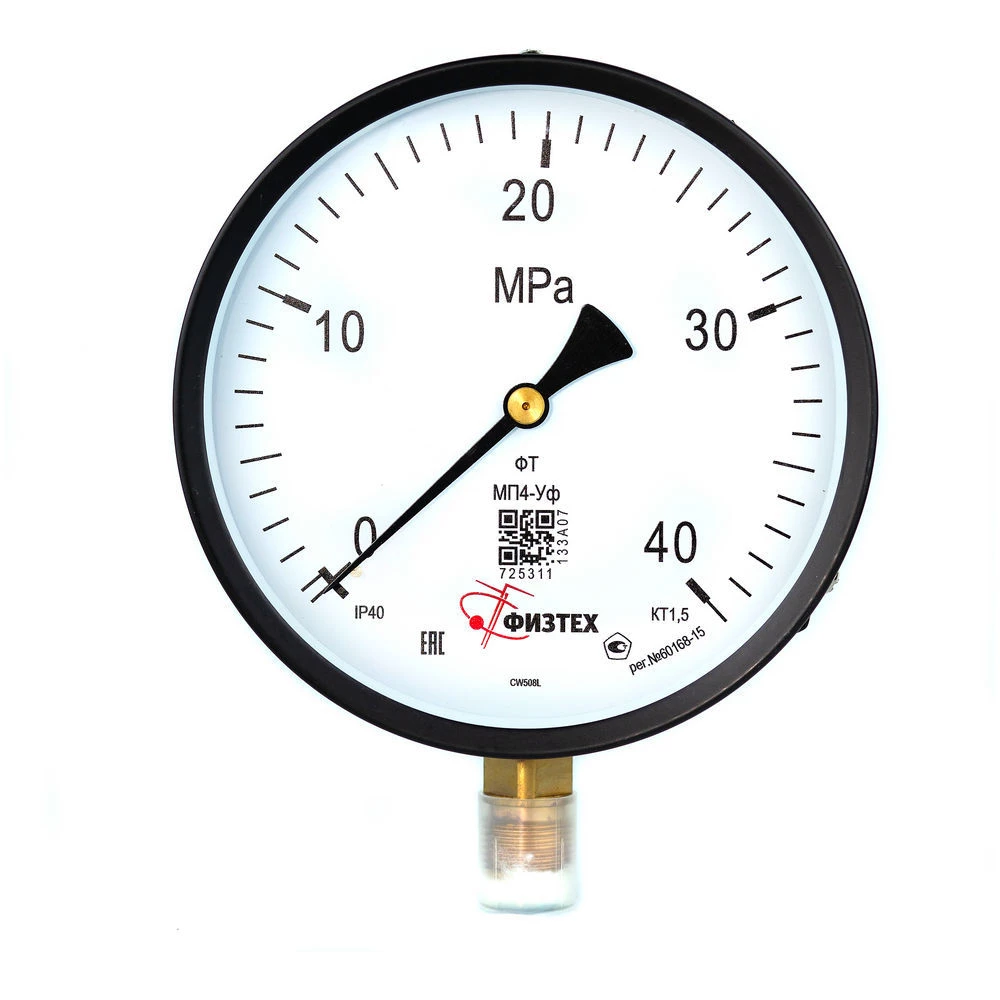

Манометр ФИЗТЕХ МП4-Уф 0-40 МПа IP40, общетехнический 160 мм, резьба М20х1.5, класс точности - 1.5, радиальный штуцер

Габаритные размеры манометра ФИЗТЕХ МП4-Уф IP40 0-40 МПа M20*1.5

D - 160 мм
B - 50 мм
C - 18 мм
E - 3 мм
F - 18 мм
G - М20х1.5
H - 185 мм
H1 - 105 мм
M - 6 мм

Эскиз манометра ФИЗТЕХ МП4-Уф IP40

Материалы деталей манометра ФИЗТЕХ МП4-Уф IP40 0-40 МПа M20*1.5:

Наименование	Материалы
Корпус	сталь, окрашенная в черный цвет
Обечайка	сталь, окрашенная в черный цвет, крепление винтами
Стекло	техническое
Трубчатая пружина, штуцер, трибко-секторный механизм	медный сплав
Циферблат	алюминиевый сплав, окрашенный в белый цвет

Характеристики

Бренд

ФИЗТЕХ

Страна производитель

Россия

Класс материала корпуса

сталь

Тип

МП4-Уф

Присоединительный размер

М20х1.5

Степень защиты корпуса

IP40

Тип установки

радиальный

Единица измерения давления

МПа

Диаметр корпуса КИПИА

160 мм

Диапазон измерения давления

от 0 до 40 МПа

Класс точности КИПИа

1.5

Тип манометра

общетехнический
