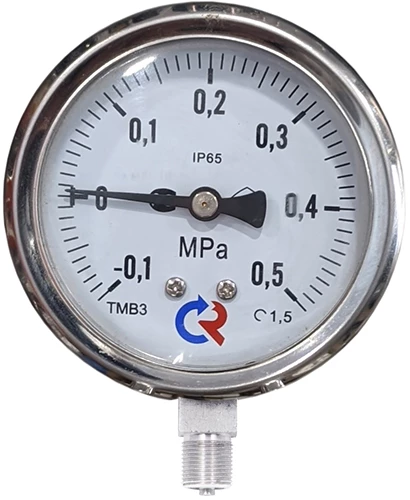

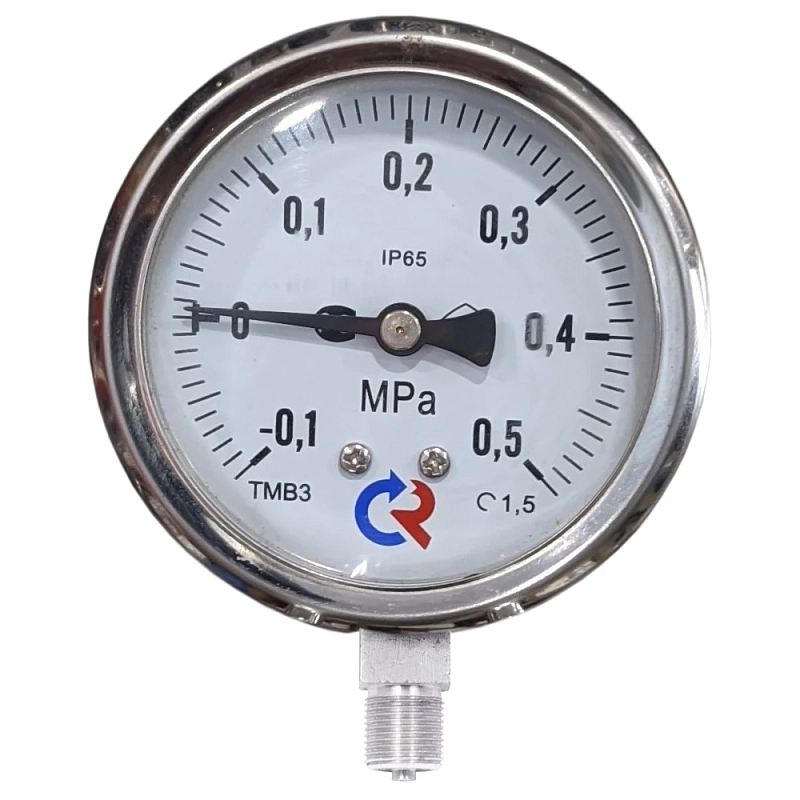

Мановакуумметр радиальный Росма ТМВ-320Р.00 (-0.1-0.5МПа) G1/4 1.5 виброустойчивый (готовый к гидрозаполнению) 63мм, тип - ТМВ-320Р, радиальное присоединение, шкала (-0.1-0.5МПа), резьба G1/4, класс точности 1.5, цвет хром

Наличие: Красноярск

Артикул: D070-03919

Бренд: Росма

Страна производитель: Россия

от 927.81 ₽/шт

Получить предложение

К заявке

Остались вопросы по продукции?

Нашли дешевле?

Помощь с выбором

Подобрать аналог

Описание

Характеристики

Описание

Промышленный мановакуумметр Росма ТМВ-320Р.00 (-0.1-0.5МПа) G1/4 в корпусе из нержавеющей стали с возможностью гидрозаполнения (виброустойчивый). Применяется для измерения давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 150°C. Этот тип мановакуумметра может использоваться в условиях повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды - степень защиты прибора IP65.

Прибор поставляется "сухой" (готовый к гидрозаполнению). При измерении давления с высокими динамическими нагрузками прибор необходимо заполнить глицерином или силиконом. Объем заполняющей жидкости: 90 мл.

Область применения:

теплоснабжение
водоснабжение
горнодобывающая промышленность
энергетика
машиностроение

Принцип действия мановакуумметра Росма ТМВ-320Р.00 (-0.1-0.5МПа) G1/4 основан на зависимости деформации чувствительного элемента от измеряемого давления разреженных газов. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается и с помощью специального механизма вращает стрелку прибора.

Технические характеристики мановакуумметра Росма ТМВ-320Р.00 (-0.1-0.5МПа) G1/4:

Тип мановакуумметра: виброустойчивый
Вид манометра по принципу действия: Деформационный
Тип: ТМВ
Бренд - Росма
Тип установки - радиальный
Серия бренда: 320Р.00
Класс точности: 1.5
Единица измерения давления: МПа
Максимальная температура измеряемой среды: до +150 °С
Диапазон измерения манометра: -1-5 бар
Диапазон шкалы давления: -0.1 - 0.5 МПа
Диапазон шкалы температуры: -50°С +150°С
Рабочая среда: нейтральные среды, газообразные среды
Материал корпуса: Нержавеющая сталь AISI/SS 304/08Х18Н10
Диаметр корпуса: 63 мм
Климатическое исполнение: УХЛ категории 1.1
Температура окружающей среды: от -60 до +60 °С
Межповерочный интервал: 2 года
Степень защиты корпуса: IP65
Модель: ТМВ-320Р
Страна происхождения: Россия

Подключение и установка мановакуумметра Росма ТМВ-320Р.00 (-0.1-0.5МПа) G1/4

Присоединительный диаметр: G1/4
Тип присоединения: Радиальный

мановакуумметра радиального Росма ТМВ-320Р.00 (-0.1-0.5МПа) G1/4 1.5

Весогабаритные параметры мановакуумметра Росма ТМВ-320Р.00 (-0.1-0.5МПа) G1/4:

Диаметр корпуса - 63 мм
D1 - 69 мм
D2 - 62 мм
b - 32 мм
b1 - 56 мм
e - 6 мм
h - 56 мм
k - 12 мм
S - 14 мм
G - G1/4
Вес - 0.12 кг

Эскиз габариты мановакуумметра Росма ТМВ-320Р.00 (-0.1-0.5МПа) G1/4

Материалы мановакуумметра Росма ТМВ-320Р.00 (-0.1-0.5МПа) G1/4:

Наименование детали	Материал
Корпус	Нержавеющая сталь 08Х18Н10, цвет хром
Кольцо	Нержавеющая сталь 08Х18Н10, цвет хром
Чувствительный элемент	Медный сплав
Трибко-секторный механизм	Медный сплав
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Органическое прозрачное
Штуцер	Медный сплав

Характеристики

Бренд

Росма

Страна производитель

Россия

Класс материала корпуса

нержавеющая сталь

Тип

ТМВ

Присоединительный размер

G1/4

Степень защиты корпуса

IP65

Тип установки

радиальный

Единица измерения давления

МПа

Диаметр корпуса КИПИА

63 мм

Диапазон измерения давления

от -0.1 до 0.5 МПа

Класс точности КИПИа

1.5

Тип манометра

виброустойчивый
