Вакуумметр радиальный Росма ТВ-620Р.00 (-0.1-0МПа) М20х1.5 1 виброустойчивый (готовый к гидрозаполнению) 150мм, тип - ТВ-620Р, радиальное присоединение, шкала (-0.1-0МПа), резьба М20х1.5, класс точности 1, цвет хром

Наличие: Красноярск

Артикул: D070-03918

Бренд: Росма

Страна производитель: Россия

от 5 448.52 ₽/шт

Получить предложение

К заявке

Остались вопросы по продукции?

Нашли дешевле?

Помощь с выбором

Подобрать аналог

Описание

Характеристики

Описание

Промышленный вакуумметр Росма ТВ-620Р.00 (-0.1-0МПа) M20x1.5 в корпусе из нержавеющей стали с возможностью гидрозаполнения (виброустойчивый). Применяется для измерения давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 150°C. Этот тип вакуумметра может использоваться в условиях повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды - степень защиты прибора IP65.

Прибор поставляется "сухой" (готовый к гидрозаполнению). При измерении давления с высокими динамическими нагрузками прибор необходимо заполнить глицерином или силиконом. Объем заполняющей жидкости: 770 мл.

Область применения:

теплоснабжение
водоснабжение
горнодобывающая промышленность
энергетика
машиностроение

Принцип действия вакуумметра Росма ТВ-620Р.00 (-0.1-0МПа) M20x1.5 основан на зависимости деформации чувствительного элемента от измеряемого давления разреженных газов. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается и с помощью специального механизма вращает стрелку прибора.

Технические характеристики вакуумметра Росма ТВ-620Р.00 (-0.1-0МПа) M20x1.5:

Тип вакуумметра: виброустойчивый
Вид манометра по принципу действия: Деформационный
Тип: ТВ
Бренд - Росма
Тип установки - радиальный
Серия бренда: 620Р.00
Класс точности: 1
Единица измерения давления: МПа
Максимальная температура измеряемой среды: до +150 °С
Рабочая среда: нейтральные среды, газообразные среды
Материал корпуса: Нержавеющая сталь AISI/SS 304/08Х18Н10
Диаметр корпуса: 150 мм
Климатическое исполнение: УХЛ категории 1.1
Температура окружающей среды: от -60 до +60 °С
Межповерочный интервал: 2 года
Степень защиты корпуса: IP65
Модель: ТВ-620Р
Страна происхождения: Россия

Подключение и установка вакуумметра Росма ТВ-620Р.00 (-0.1-0МПа) M20x1.5

Присоединительный диаметр: М20х1.5
Тип присоединения: Радиальный

вакуумметра радиального Росма ТВ-620Р.00 (-0.1-0МПа) М20х1.5 1

Весогабаритные параметры вакуумметра Росма ТВ-620Р.00 (-0.1-0МПа) M20x1.5:

Диаметр корпуса - 150 мм
D1 - 161 мм
D2 - 149 мм
b - 50 мм
e - 18 мм
h - 112 мм
S - 22 мм
f1 - 30 мм
G - М20х1.5
Вес - 0.69 кг

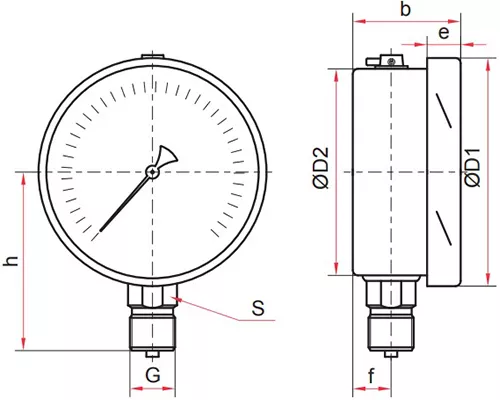

Эскиз габариты вакуумметра Росма ТВ-620Р.00 (-0.1-0МПа) M20x1.5

Материалы вакуумметра Росма ТВ-620Р.00 (-0.1-0МПа) M20x1.5:

Наименование детали	Материал
Корпус	Нержавеющая сталь 08Х18Н10, цвет хром
Кольцо	Нержавеющая сталь 08Х18Н10, цвет хром
Чувствительный элемент	Медный сплав
Трибко-секторный механизм	Медный сплав
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Органическое прозрачное
Штуцер	Медный сплав

Характеристики

Бренд

Росма

Страна производитель

Россия

Класс материала корпуса

нержавеющая сталь

Тип

ТВ

Присоединительный размер

М20х1.5

Степень защиты корпуса

IP65

Тип установки

радиальный

Единица измерения давления

МПа

Диаметр корпуса КИПИА

150 мм

Диапазон измерения давления

от -0.1 до 0 МПа

Класс точности КИПИа

Тип манометра

виброустойчивый
