Вакуумметр общетехнический Росма вакуумметра Росма ТВ-510Р.02 (-0.1-0МПа) G1/2″ 1.5 используется для измерения давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Корпус вакуумметров в стандартном исполнении выполнен из стали, механизм — из латунного сплава. Принцип действия вакуумметров основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается и с помощью специального механизма вращает стрелку вакуумметра. Шкала циферблата отражает уровень давления и соответствует требованиям ГОСТ.
Электроконтактная группа снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение установки)
Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при превышении значения установки происходит замыкание или размыкание электрической цепи.
Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение.
|
Основные технические характеристики вакуумметры Росма вакуумметра Росма ТВ-510Р.02 (-0.1-0МПа) G1/2″ 1.5
- Тип установки - радиальный
- Тип: ТВ
- Серия бренда: 510Р.02
- Диапазон измерения давления: от -0.1 до 0 МПа
- Единица измерения давления: МПа
- Диаметр корпуса - 100 мм
- Класс точности - 1.5
- Максимальная температура измеряемой среды - до + 150°C
- Межповерочный интервал - 2 года
- Степень защиты корпуса - IP40
- Модель - ТВ-510Р.01-06
- Производитель - Росма
- Страна происхождения - Россия
- Вес - 0.41 кг
|

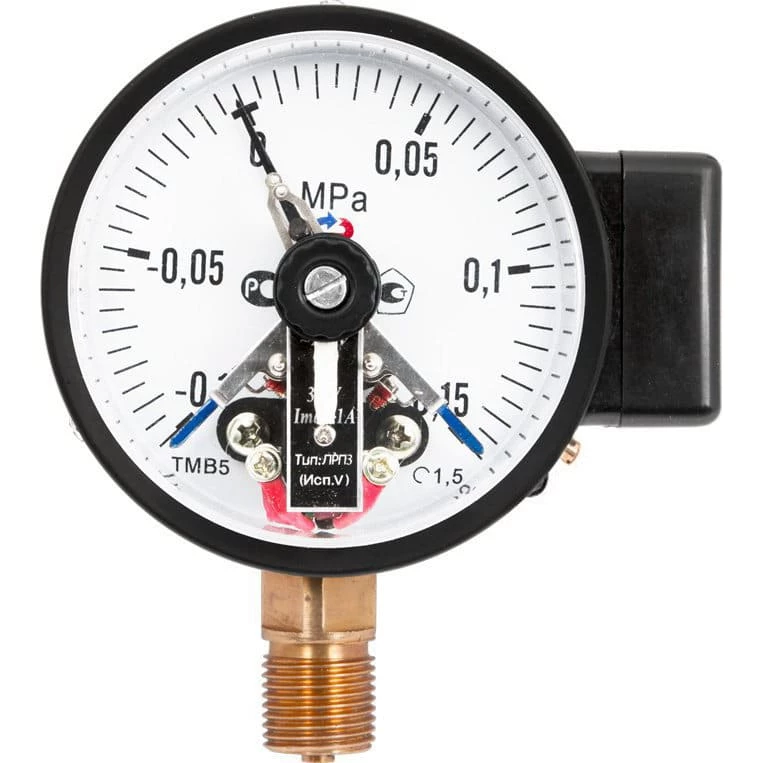

Вакуумметр Росма ТВ-510Р.02 (-0.1-0МПа) G1/2″ 1.5, общетехнический 100мм, тип ТВ-510Р, радиальное присоединение, с электроконтактной приставкой II, резьба G1/2″, класс точности 1.5
|

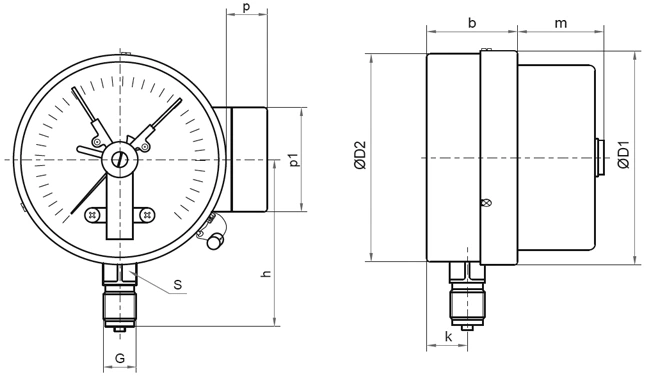

Габаритно-установочные размеры вакуумметры Росма вакуумметра Росма ТВ-510Р.02 (-0.1-0МПа) G1/2″ 1.5
- ⌀ - 100 мм
- D1 - 100 мм
- D2 - 98 мм
- b - 42 мм
- h - 82 мм
- k - 17 мм
- m - 40 мм
- p - 20 мм
- p1 - 50 мм
- G - G1/2
|
Эскиз вакуумметры Росма вакуумметра Росма ТВ-510Р.02 (-0.1-0МПа) G1/2″ 1.5 |
Материалы деталей вакуумметры Росма вакуумметра Росма ТВ-510Р.02 (-0.1-0МПа) G1/2″ 1.5, корпус 100 мм
| Наименование |
Метериал |
| Корпус |
IP40, сталь 10, цвет черный |
| Кольцо |
Сталь 10, цвет черный |
| Штуцер |
Медный сплав |
| Чувствительный элемент |
Медный сплав |
| Трибко-секторный механизм |
Медный сплав |
| Циферблат |
Алюминий, шкала черная на белом фоне |
| Стекло |
Органическое |
|
