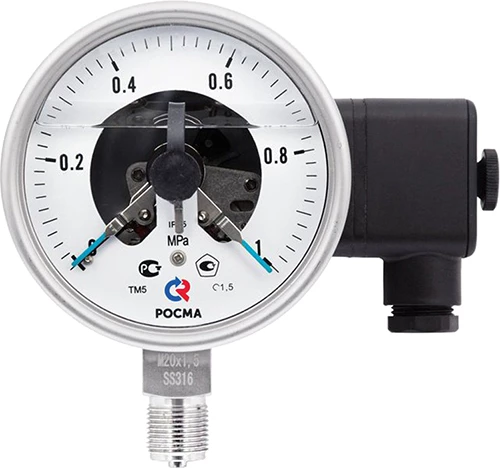

Мановакуумметр радиальный Росма ТМВ-521Р.05 (-0.1-1.5МПа) М20х1.5 ЭКТ-V 1.5 виброустойчивый (готовый к гидрозаполнению) коррозионностойкий 100мм, тип - ТМВ-521Р, радиал. присоед., шк. -0.1-1.5МПа, резьба М20х1.5, с электроконт. прист. тип V, кл.точн. 1.5

Наличие: Красноярск

Артикул: D070-02076

Бренд: Росма

Страна производитель: Россия

от 10 166.26 ₽/шт

Получить предложение

К заявке

Остались вопросы по продукции?

Нашли дешевле?

Помощь с выбором

Подобрать аналог

Описание

Характеристики

Описание

Мановакуумметр коррозионностойкий виброустойчивый с электроконтактной приставкой Тип ТМ серия 21. Промышленный мановакуумметр Росма ТМ серии 21, устойчивый к воздействию агрессивных измеряемых сред, с возможностью гидрозаполнения (виброустойчивый) оснащен электроконтактной приставкой для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов в условиях повышенной вибрации и при измерении переменного давления. Электроконтактная группа оснащена указателями для индикации уставок, настройка которых осуществляется с помощью специального ключа, поставляемого в комплекте с прибором.

Минимальные электрические характеристики определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем

Повышенная устойчивость к воздействию окружающей среды - степень защиты прибора IP65.

Виброустойчивый прибор поставляется "сухой" (готовый к гидрозаполнению) или заполненный силиконом. При измерении давления с высокими динамическими нагрузками прибор необходимо заполнить силиконом.

Температура окружающей среды при эксплуатации мановакуумметра Росма ТМ серии 21:

готовый к гидрозаполнению - от -60 до +60°C,
силиконом - от -60 до +60°C.

Область применения:

теплоснабжение,
водоснабжение,
горнодобывающая промышленность,
нефтехимическая промышленность,
энергетика,
машиностроение.

Технические характеристики мановакуумметра Росма ТМВ-521Р.05 (-0.1-1.5МПа) M20x1.5:

Тип мановакуумметра: виброустойчивый
Вид манометра по принципу действия: Деформационный
Тип: ТМВ
Бренд - Росма
Тип установки - радиальный
Серия бренда: 521Р.05
Класс точности: 1.5
Единица измерения давления: МПа
Максимальная температура измеряемой среды: до +200 °С
Диапазон измерения манометра: -1-15 бар
Диапазон шкалы давления: -0.1 - 1.5 МПа
Диапазон шкалы температуры: -60°С +200°С
Рабочая среда: агрессивная среда
Материал корпуса: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Диаметр корпуса: 100 мм
Климатическое исполнение: УХЛ категории 1.1
Температура окружающей среды: от -60 до +60 °С
Межповерочный интервал: 2 года
Степень защиты корпуса: IP65
Модель: ТМВ-521Р.01-06
Страна происхождения: Россия

Подключение и установка мановакуумметра Росма ТМВ-521Р.05 (-0.1-1.5МПа) M20x1.5

Присоединительный диаметр: М20х1.5
Тип присоединения: Радиальный

мановакуумметра радиального Росма ТМВ-521Р.05 (-0.1-1.5МПа) М20х1.5 ЭКТ-V 1.5

Весогабаритные параметры мановакуумметра Росма ТМВ-521Р.05 (-0.1-1.5МПа) M20x1.5:

Диаметр корпуса - 100 мм
D1 - 101 мм
D2 - 99 мм
b - 88 мм
e - 54 мм
h - 87 мм
k - 15 мм
m - 15 мм
S - 22 мм
G - М20х1.5
Вес - 0.88 кг

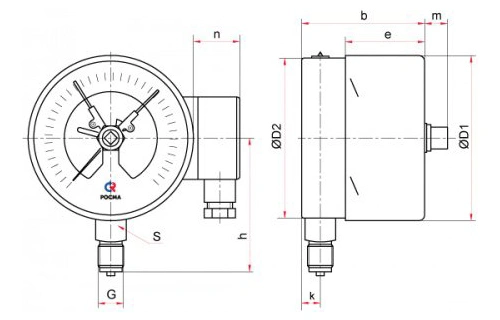

Эскиз габариты мановакуумметра Росма ТМВ-521Р.05 (-0.1-1.5МПа) M20x1.5

Материалы мановакуумметра Росма ТМВ-521Р.05 (-0.1-1.5МПа) M20x1.5:

Наименование детали	Материал
Корпус	Нержавеющая сталь 08Х17Н13М2, цвет хром
Кольцо	Нержавеющая сталь 08Х17Н13М2, цвет хром
Чувствительный элемент	Нержавеющая сталь 08Х17Н13М2, цвет хром
Трибко-секторный механизм	Нержавеющая сталь 08Х17Н13М2, цвет хром
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Органическое
Штуцер	Нержавеющая сталь 08Х17Н13М2, цвет хром

Характеристики

Бренд

Росма

Страна производитель

Россия

Класс материала корпуса

нержавеющая сталь

Тип

ТМВ

Присоединительный размер

М20х1.5

Степень защиты корпуса

IP65

Тип установки

радиальный

Единица измерения давления

МПа

Диаметр корпуса КИПИА

100 мм

Диапазон измерения давления

от -0.1 до 1.5 МПа

Класс точности КИПИа

1.5

Тип манометра

виброустойчивый
