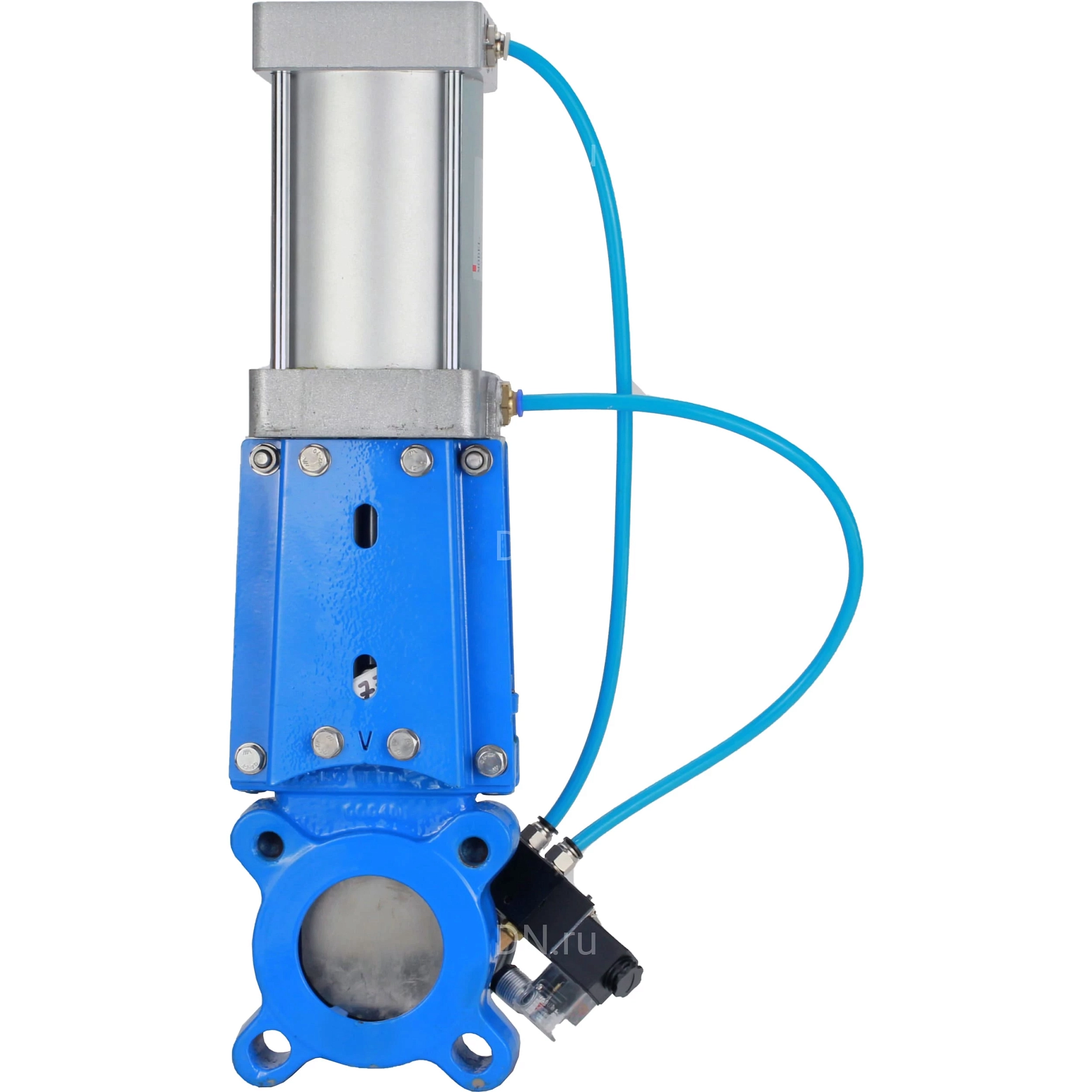

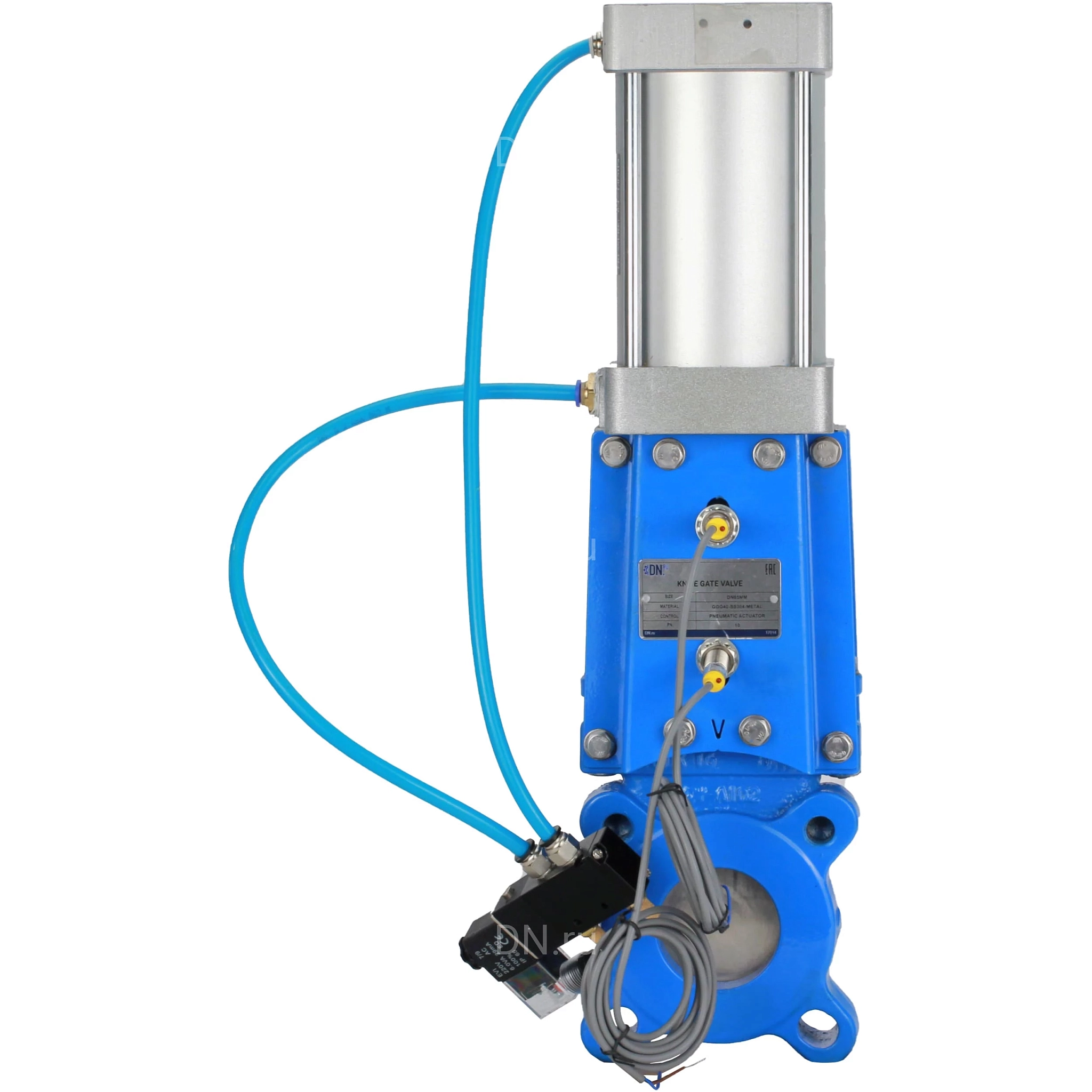

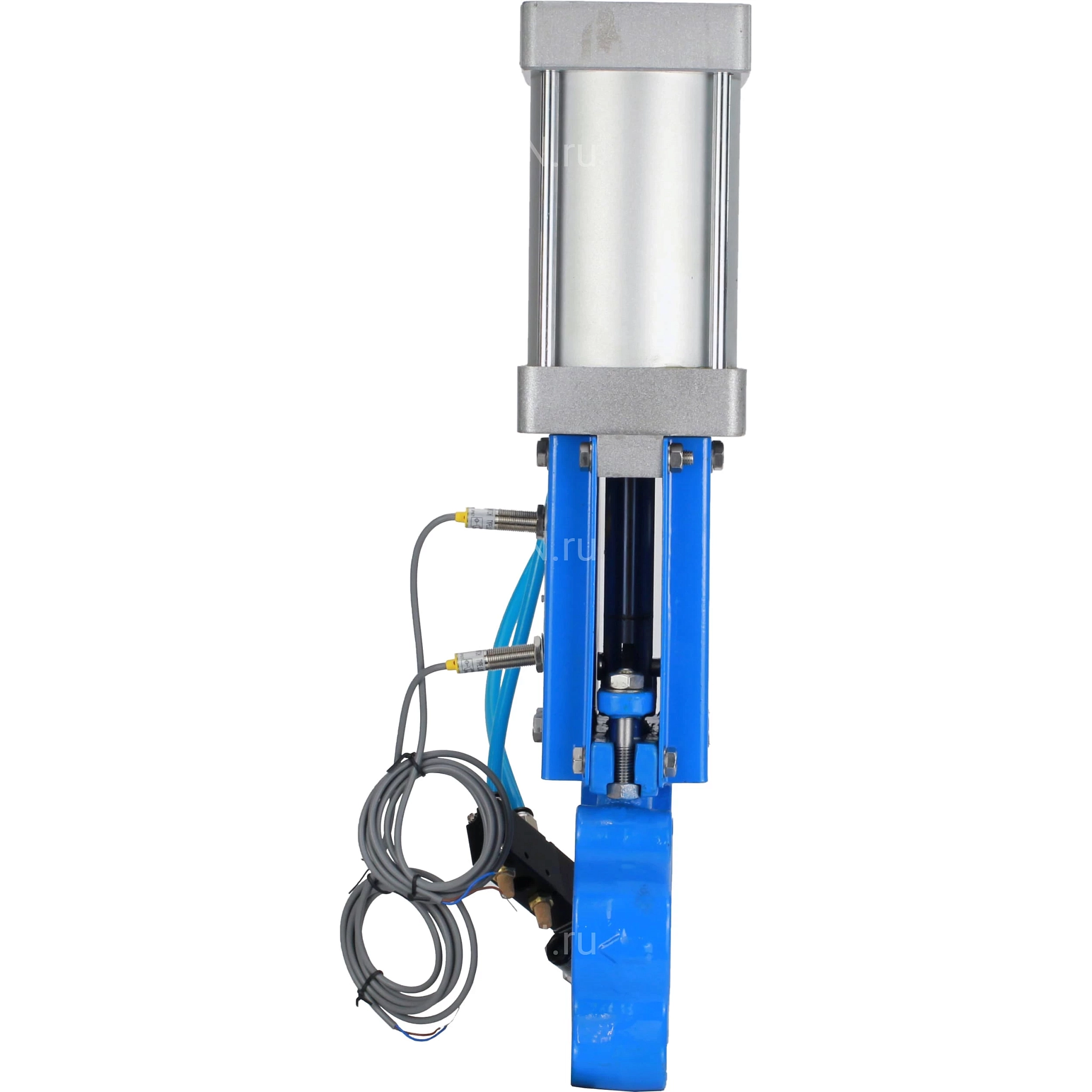

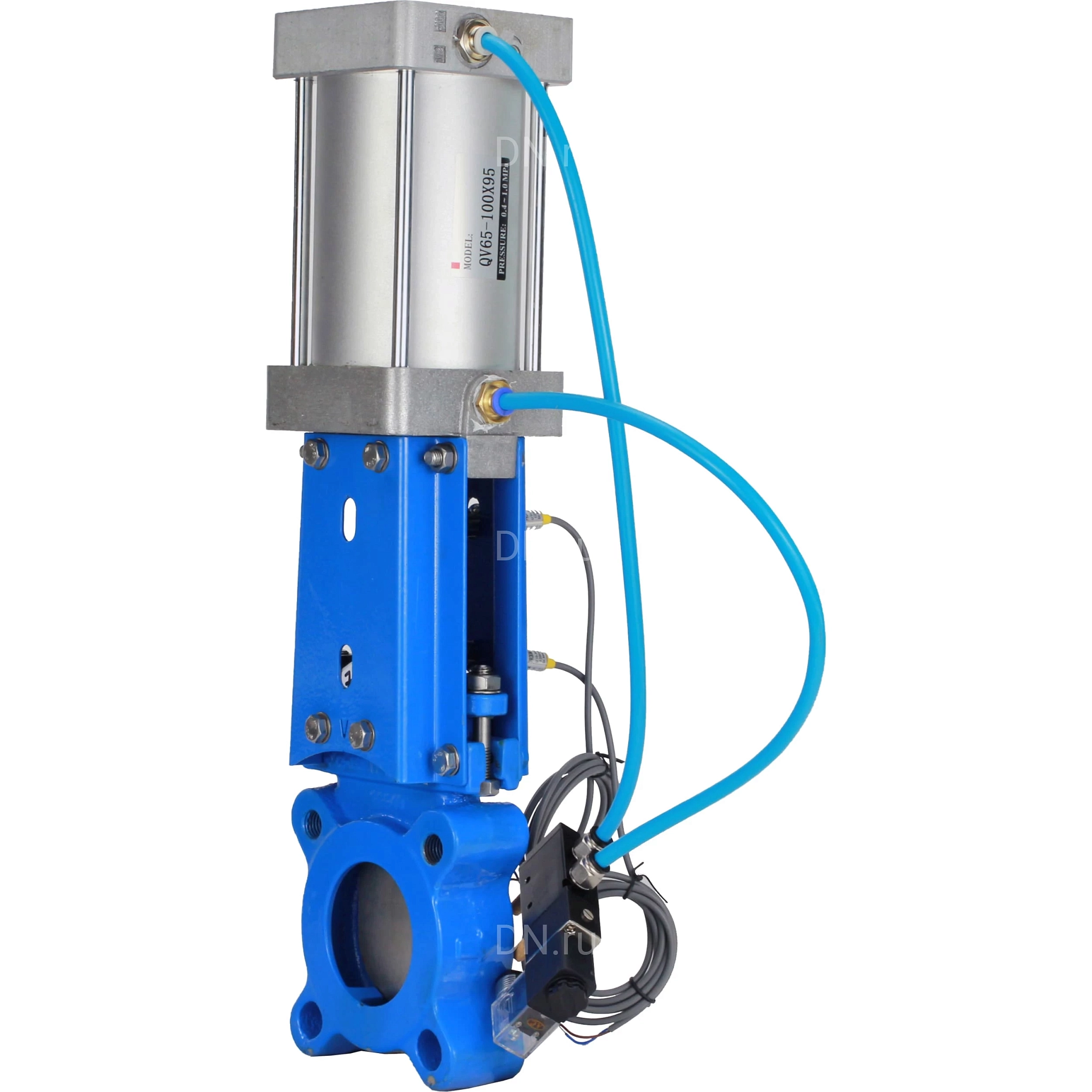

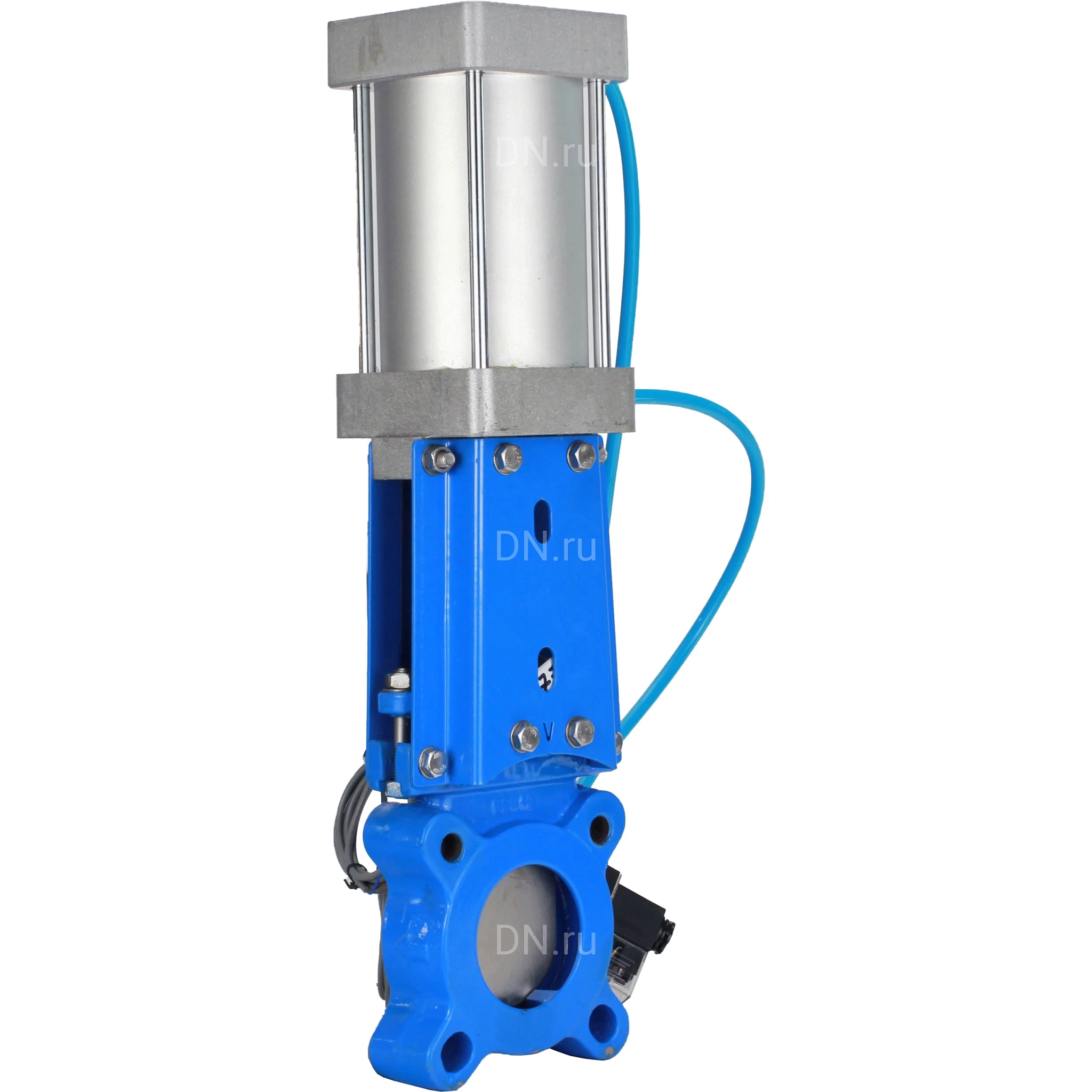

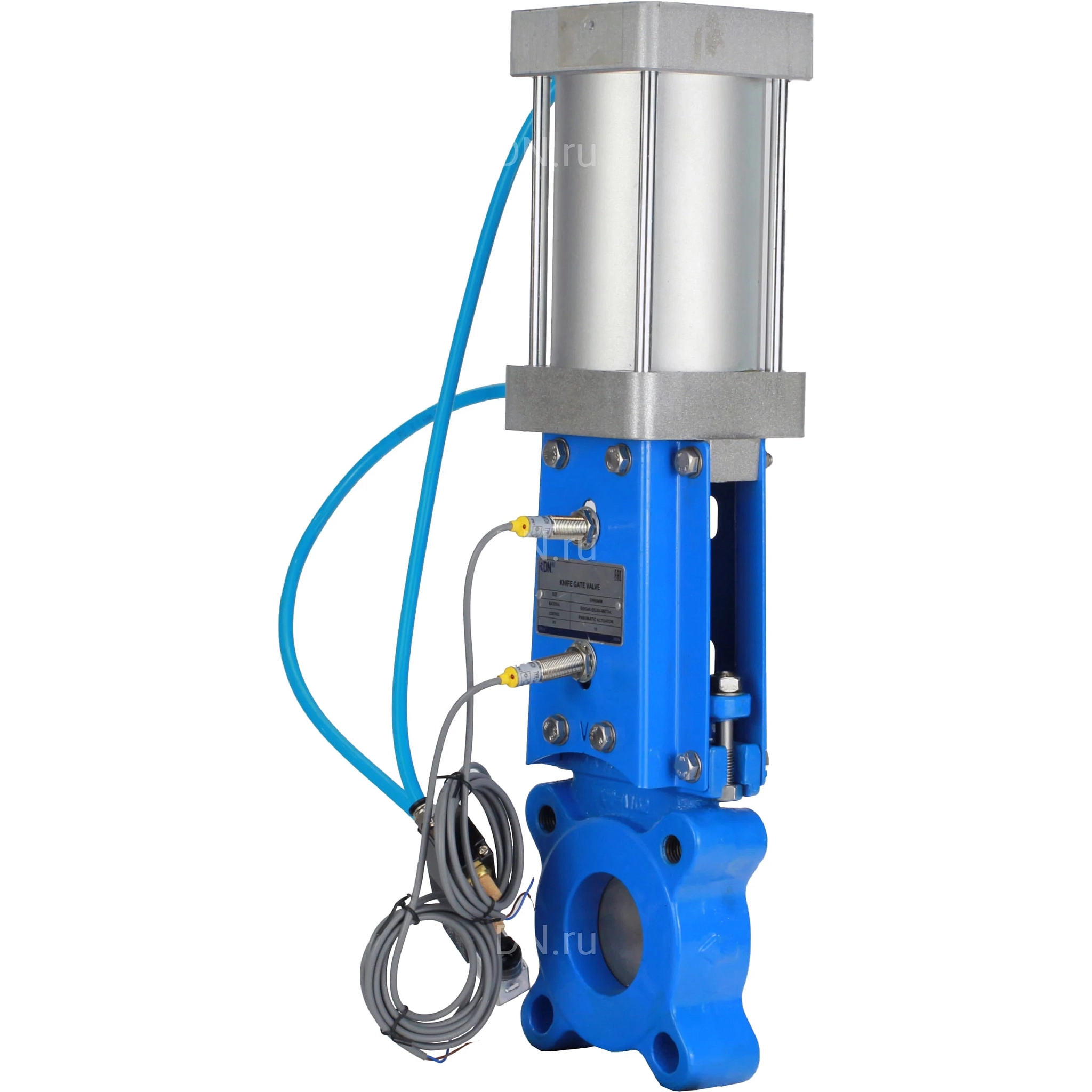

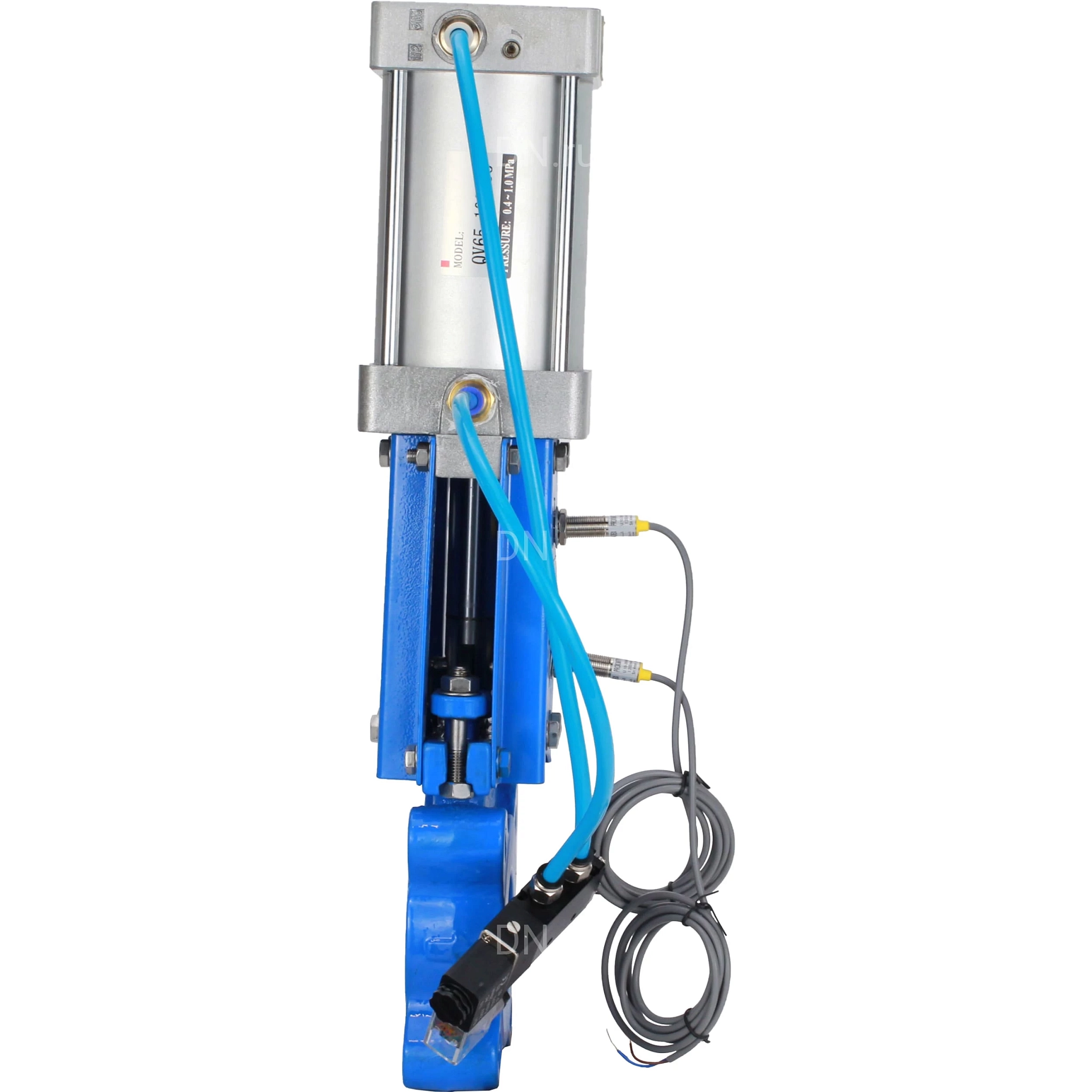

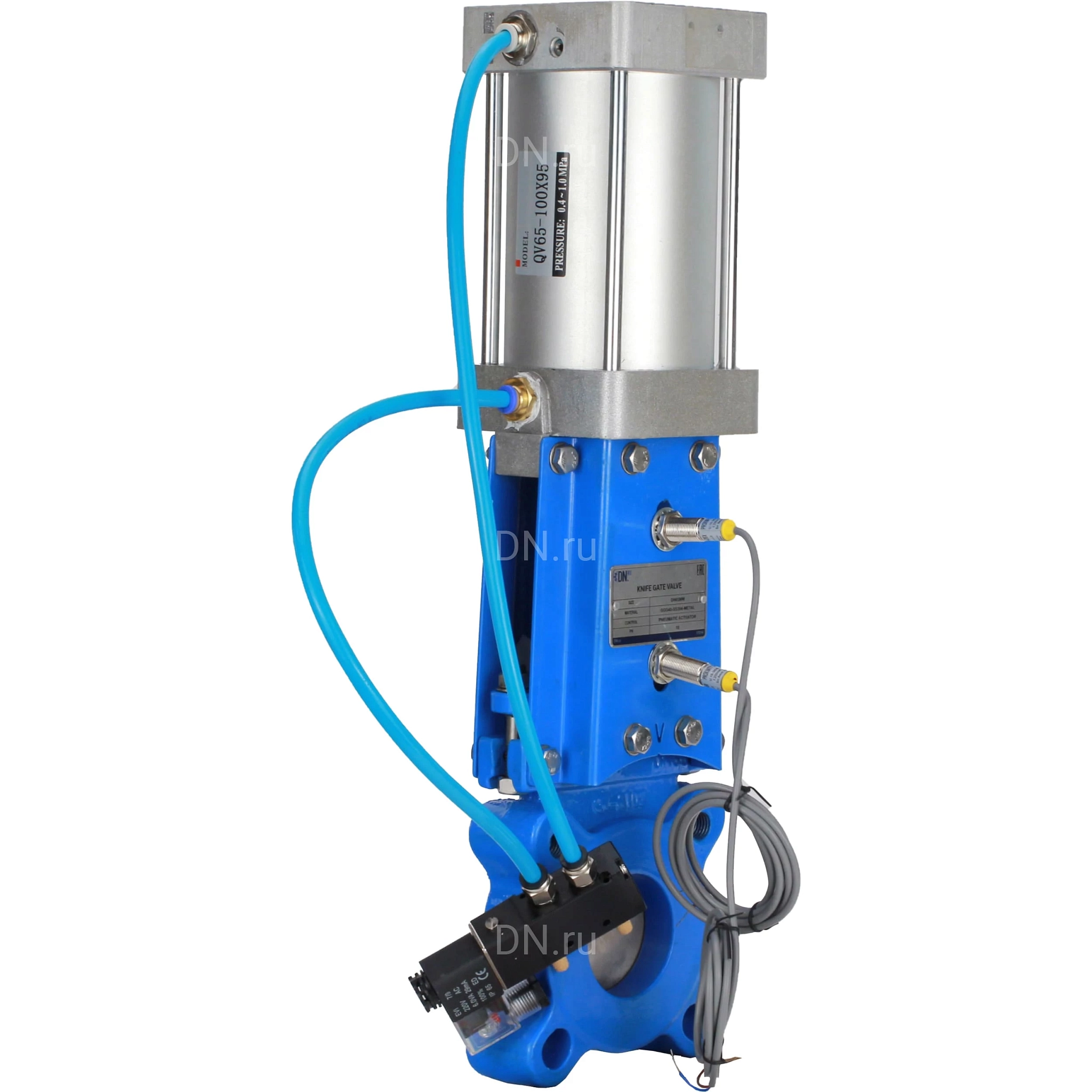

Задвижка шиберная Ду300 Ру10 Рр6 WENZ межфланцевая, шток - выдвижной, корпус - чугун GGG40, уплотнение - металл, с пневмоприводом, пневмораспределителем 4V210-08 AC220V и индукц.датчиками LJ12A3-4-J/EZ 220В (GVKR1331M-1W-Fb-2P)

Наличие: Красноярск

Артикул: D040-09666

Страна производитель: Россия

от 208 425.41 ₽/шт

Получить предложение

К заявке

Остались вопросы по продукции?

Нашли дешевле?

Помощь с выбором

Подобрать аналог

Описание

Характеристики

Описание

Задвижка шиберная с уплотнением «металл-металл» предназначена для полного перекрытия или регулирования потока рабочей среды в магистральных и технологических трубопроводах, перемещающих вязкие, порошкообразные, загрязненные или агрессивные рабочие среды, в том числе при повышенных температурных режимах.

Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или резервуара. Сила движения штока пневмопривода, жестко связанного со штоком задвижки, передается на шток трубопроводной арматуры и позволяет перемещать шибер при открытии/закрытии.

Технические параметры задвижки шиберной GVKR1331M-1W-Fb-2P Ду300 Ру10 Рр6 WENZ GVKR1331M-1W-Fb-2P-WENZ Ру6/10/16 4V210-08 AC220V LJ12A3-4-J/EZ 220В Ду300 Ру:

Давление номинальное PN - 10 бар
Максимальное рабочее давление Рр - 6 бар
Диаметр номинальный DN - 300 мм
Тип присоединения - межфланцевый
Среда - вода, кислоты, вязкие среды, сточные воды, порошковые и кристаллизованные среды, пульпа
Тип управления - пневмопривод
Применение - Химическая промышленность, Системы водоочистки и канализации, инженерные сети
Наличие концевых выключателей - нет
Тип задвижки - Шиберная
Климатическое исполнение - У5
Температура рабочей среды - от -30°С до +250°С
Цвет - Синий
Присоединение - межфланцевое
Управление - С пневмоприводом
Взрывозащита - нет
Класс герметичности - B
Тип запорного органа - шиберный
Модель арматуры - GVKR1331M-1W-Fb-2P
Диаметр в дюймах - 12″
Наличие телескопического штока - нет
Наличие колонки управления - нет
Серия - GVKR
Страна производитель - Россия
Гарантия - 12 мес.
Срок службы - 10 лет
Вес - 70.27 кг

Задвижка шиберная Ду300 Ру10 Рр6 WENZ межфланцевая, шток - выдвижной, корпус - чугун GGG40, уплотнение - металл, с пневмоприводом, пневмораспределителем 4V210-08 AC220V и индукц.датчиками LJ12A3-4-J/EZ 220В (GVKR1331M-1W-Fb-2P)

Габариты и размеры задвижки шиберной GVKR1331M-1W-Fb-2P Ду300 Ру10 Рр6 WENZ GVKR1331M-1W-Fb-2P Ду300 Ру:

DN - 300 мм
L - 76 мм
D - 445 мм
D1 - 400 мм
D2 - 370 мм
H1 - 1232 мм
G - 3/4″
N-Th - 12-М20
T - 16 мм
Ød - 23 мм
n - 6 шт

Эскиз габаритов и размеров задвижки шиберной GVKR1331M-1W-Fb-2P Ду300 Ру10 Рр6 WENZ GVKR1331M-1W-Fb-2P Ду300 Ру

Таблица деталей и материалов задвижки шиберной GVKR1331M-1W-Fb-2P Ду300 Ру10 Рр6 WENZ GVKR1331M-1W-Fb-2P Ду300 Ру:

№ п/п	Наименование детали	Материал
1	Корпус	чугун GGG40 (аналог ВЧ40)
2	Шибер	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3	Набивка	PTFE
4	Прижимной фланец сальника	углеродистая сталь WCB (аналог 25Л)
5	Стойка	сталь Q235 (аналог Ст3)
6	Штифт	сталь 45
7	Патрон	углеродистая сталь WCB (аналог 25Л)
8	Шток пневмоцилиндра	сталь 45+Cr
9	Концевой выключатель*	-
10	Головная часть стойки	чугун GGG40 (аналог ВЧ40)
11	Пневмоцилиндр	-
12	Соленоид*	-
13	Фильтр*	-
14	Клин	чугун GGG40 (аналог ВЧ40)
15	Пневмотрубки*	-

* - позиции 9, 12, 13 и 15 в комплект не входят и заказываются отдельно.

Эскиз деталей и материалов задвижки шиберной GVKR1331M-1W-Fb-2P Ду300 Ру10 Рр6 WENZ GVKR1331M-1W-Fb-2P Ду300 Ру

Технические параметры пневмоцилиндра SC 160x330:

Конструкция - двойного действия
Модель пневмоцилиндра - SC 160x330
Рабочая среда - сжатый воздух
Класс загрязненности - 6 по ГОСТ 17433-80
Ход штока - 330 мм
Рабочий диапазон давления - 1-9 бар
Диапазон рабочих температур - от -5°С до +70°С

Технические параметры пневмораспределителя 4V210-08 AC220V:

Конструкция - золотникового типа
Модель пневмораспределителя - 4V210-08 AC220V
Напряжение питания - 220В
Испытательное давление (проверка прочности корпуса. Не для эксплуатации!) - 15 бар
Рабочее давление (рекомендуемый диапазон для нормальной работы) - 1.5 ÷ 1.8 бар
Вид пневмораспределителя - 5/2 пятилинейный, двухпозиционный
Рабочая среда - очищенный воздух (тонкость очистки 40 мкм)
Эффективная площадь сечения - 16 мм2
Температура эксплуатации - от -20°С до +70°С
Максимальная частота срабатывания - 8 цикл/сек
Ручное дублирование - есть
Степень защиты - IP65
Соединение с пневмоприводом - через пневматические шланги
Крепление к поверхности - через сквозные отверстия в корпусе
Материал корпуса - анодированный алюминий
Размеры выхлопных портов (сброс в атмосферу) - 2 - G1/4″
Размер портов отвода воздуха (в пневмопривод) - 2 - G1/8″
Размер порта подвода воздуха (в пневмораспределитель) - G1/8″
Время отклика - 0.05 сек
Вес - 0.22 кг
Средний ресурс - 10 000 000 циклов

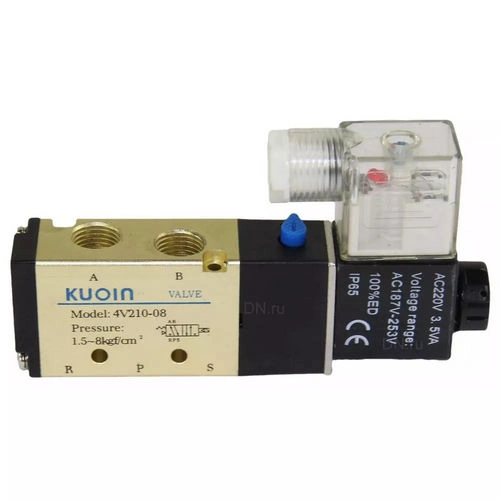

Пневмораспределитель 4V210-08 AC220V

Габариты и размеры пневмораспределителя 4V210-08 AC220V:

A - 1/8″
B - 1/4″
C - 12.7 мм
D - 38 мм
E - 21 мм
F - 21.2 мм
G - 40 мм
H - 66.7 мм
I - 21.7 мм
K - 20 мм
L - 117 мм
M - 10.5 мм
N - 35 мм
O - 13.7 мм
P - 36 мм
R - 31.7 мм
S - 17 мм
T - 22 мм

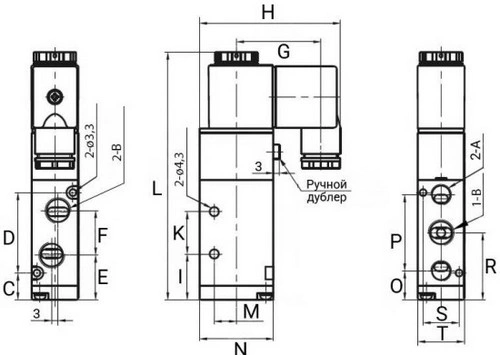

Эскиз габаритов и размеров невмораспределителя 4V210-08 AC220V

Технические параметры индукционных датчиков LJ12A3-4 220В:

Конструкция - цилиндрическая
Тип датчика - индукционный
Напряжение питания - 220В переменный ток
Ток - 400 мА
Состояние выхода - 220В – нормально разомкнутый
Дистанция срабатывания - 4 мм
Индикация срабатывания - есть
Степень защиты - IP67

Индукционные датчики LJ12A3-4 220В

Характеристики

Страна производитель

Россия

Тип присоединения

межфланцевый

Уплотнение

Металл

Напряжение питания

220В

Класс материала корпуса

чугун

Тип управления

пневмопривод

Серия

GVKR

Строительная длина

76 мм

Давление условное

10 бар

Диаметр условный

Ду300 мм

Тип задвижки

Шиберная

Взрывозащищенный корпус

нет

Наличие концевых выключателей

нет

Направление потока

одностороннего действия

Тип пневмопривода

двойного действия

Наличие пневмораспределителя

есть

Модель пневмораспределителя

4V210-08 AC220V
