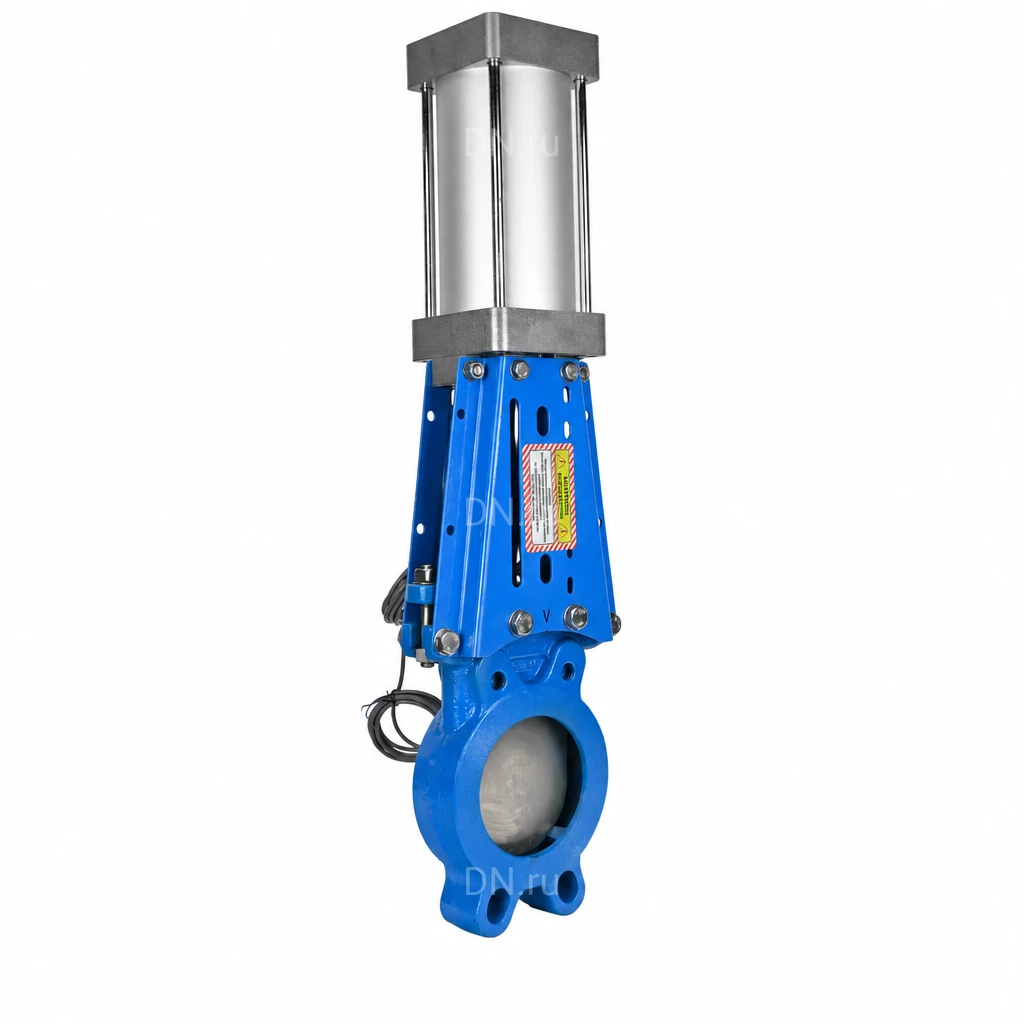

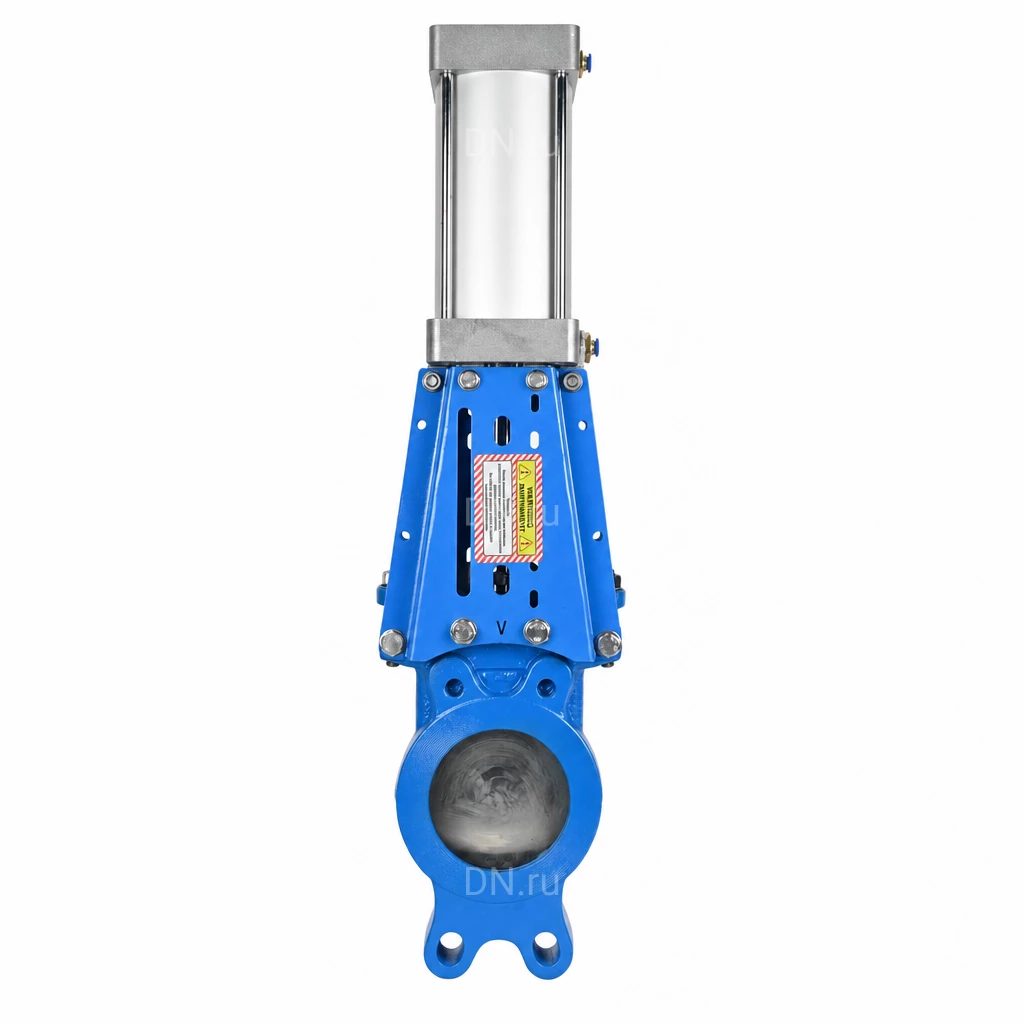

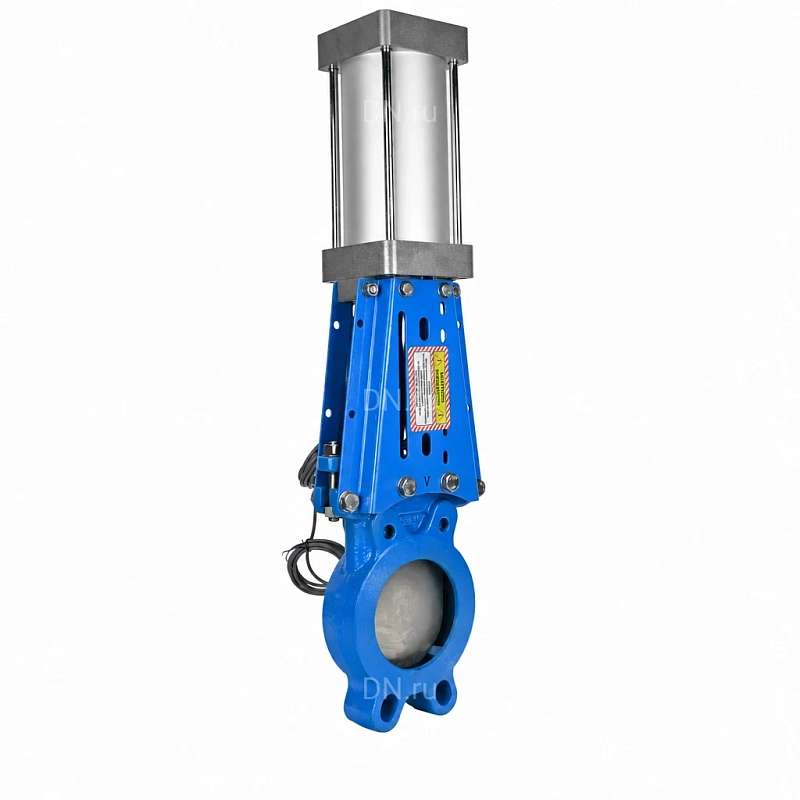

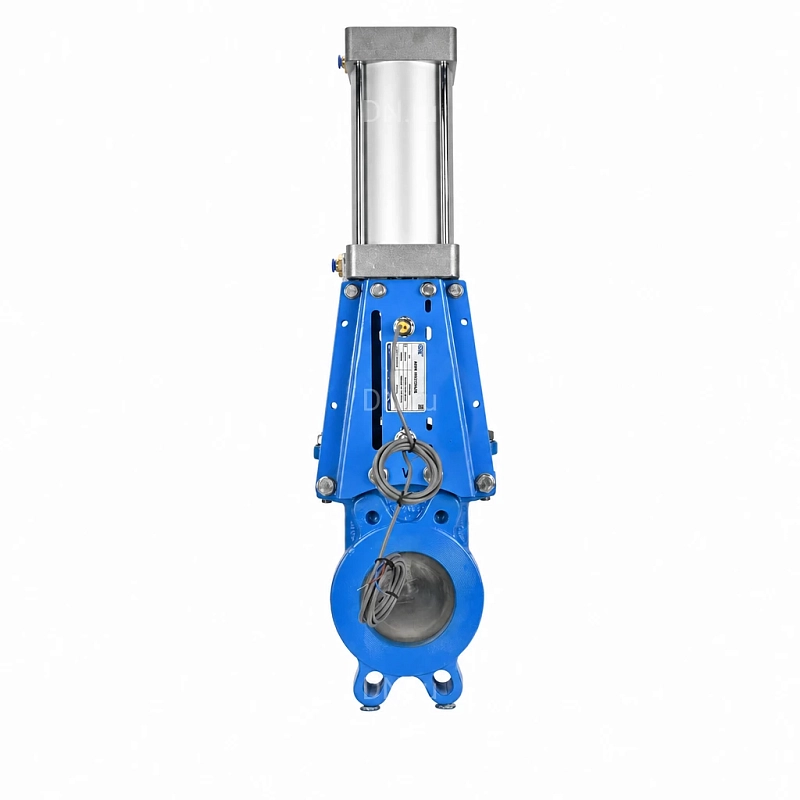

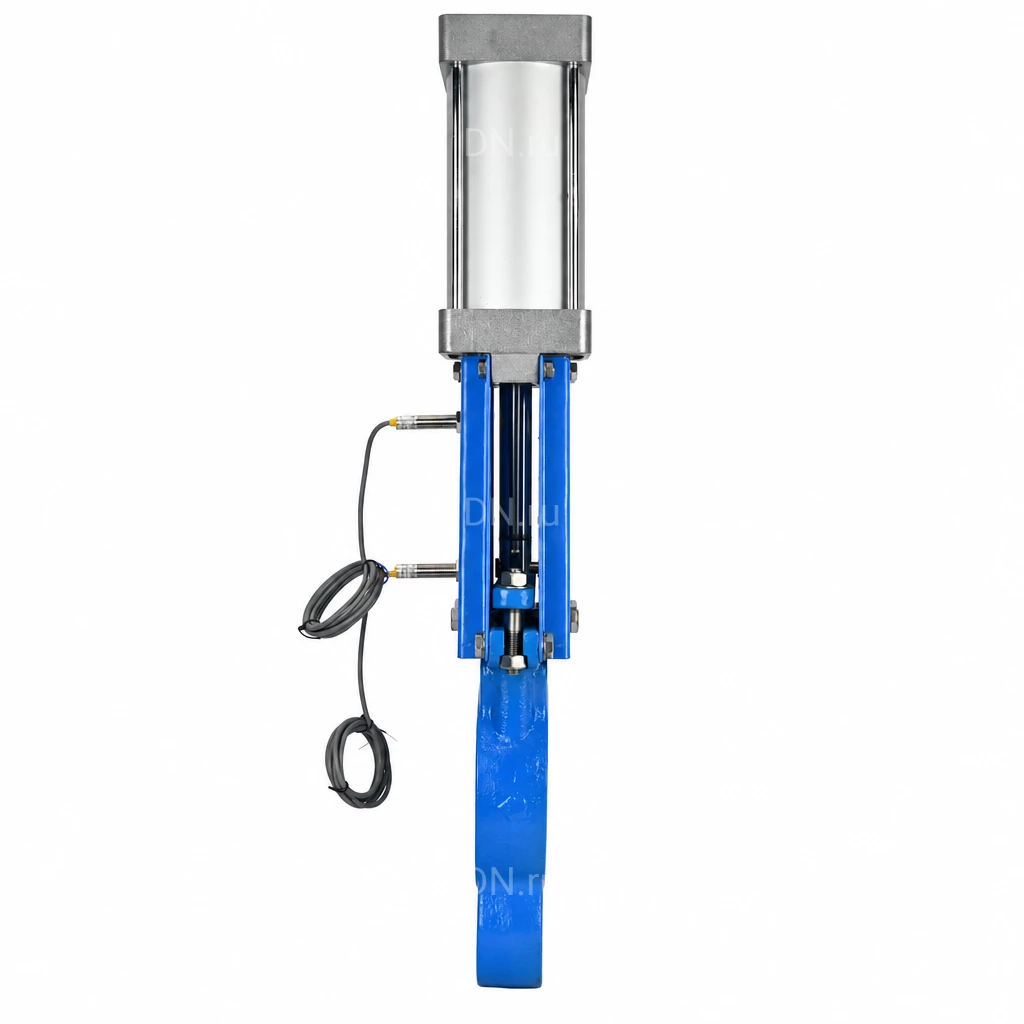

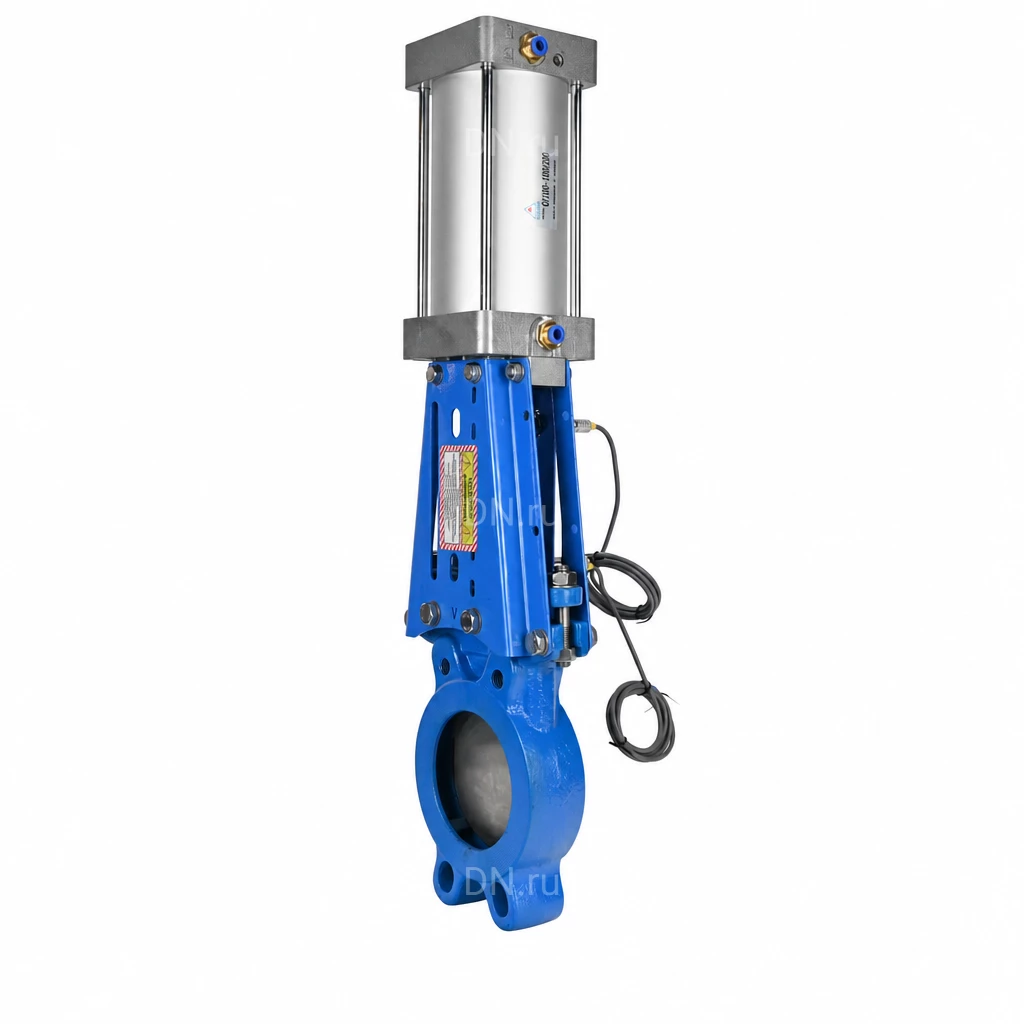

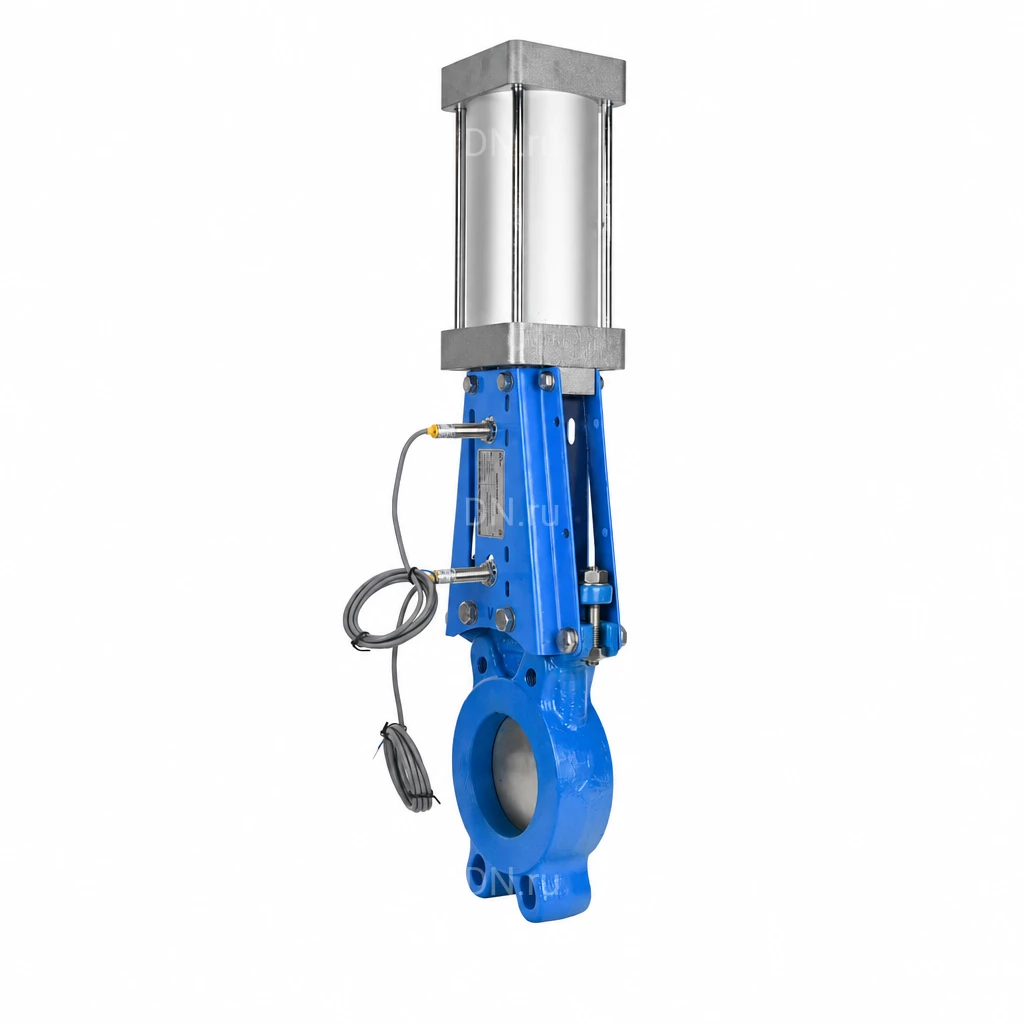

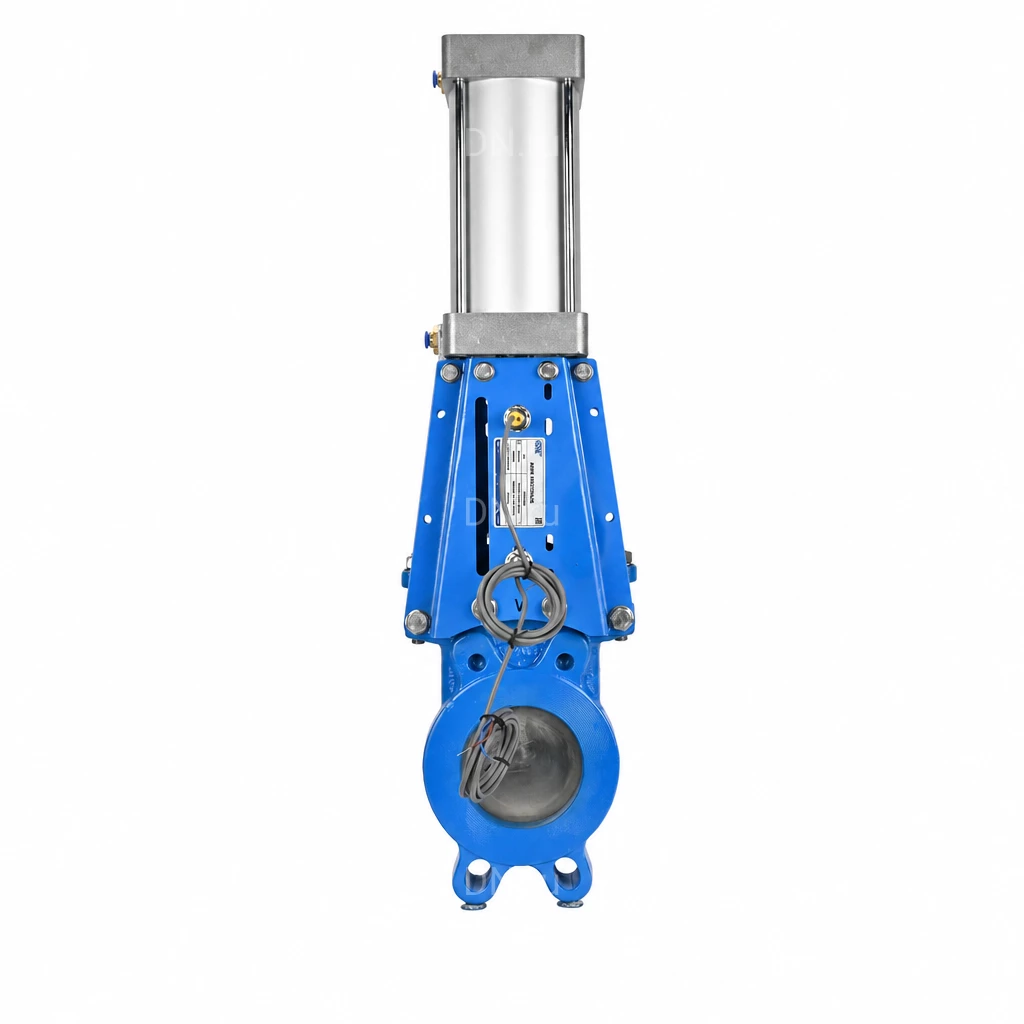

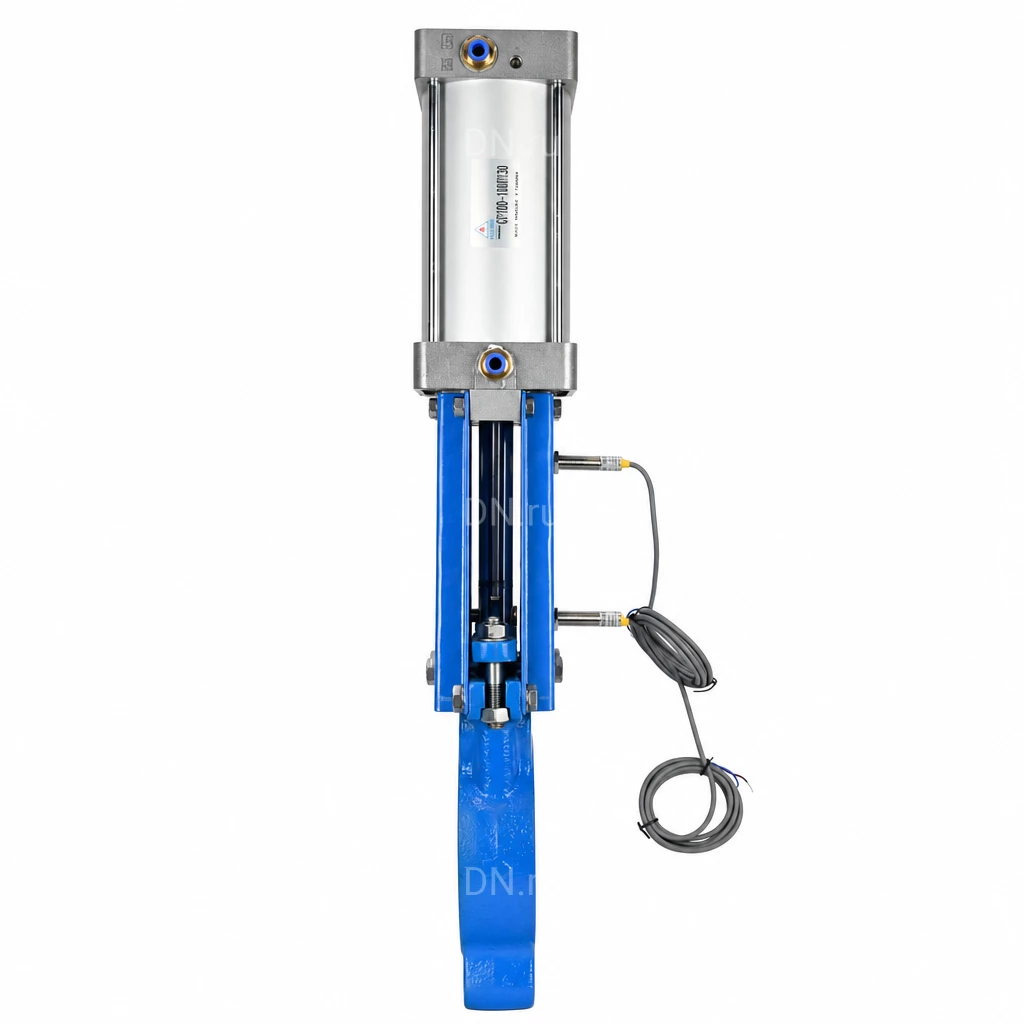

Задвижка шиберная Ду50 Ру16 WENZ межфланцевая, шток - выдвижной, корпус - чугун GGG40, уплотнение - металл, с пневмоприводом, индукц.датчиками LJ12A3-4-Z/EX 24В (GVKR1331M-1W-Fb-2P)

Наличие: Красноярск

Артикул: D040-09631

Страна производитель: Россия

от 41 198.18 ₽/шт

Получить предложение

К заявке

Остались вопросы по продукции?

Нашли дешевле?

Помощь с выбором

Подобрать аналог

Описание

Характеристики

Описание

Задвижка шиберная с уплотнением «металл-металл» предназначена для полного перекрытия или регулирования потока рабочей среды в магистральных и технологических трубопроводах, перемещающих вязкие, порошкообразные, загрязненные или агрессивные рабочие среды, в том числе при повышенных температурных режимах.

Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или резервуара. Сила движения штока пневмопривода, жестко связанного со штоком задвижки, передается на шток трубопроводной арматуры и позволяет перемещать шибер при открытии/закрытии.

Технические параметры задвижки шиберной GVKR1331M-1W-Fb-2P Ду50 Ру16 WENZ GVKR1331M-1W-Fb-2P-WENZ Ру6/10/16 LJ12A3-4-Z/EX 24В Ду50 Ру16:

Давление номинальное PN - 10/16 бар
Максимальное рабочее давление Рр - 16 бар
Диаметр номинальный DN - 50 мм
Тип присоединения - межфланцевый
Среда - вода, кислоты, вязкие среды, сточные воды, порошковые и кристаллизованные среды, пульпа
Тип управления - пневмопривод
Применение - Химическая промышленность, Системы водоочистки и канализации, инженерные сети
Наличие концевых выключателей - нет
Тип задвижки - Шиберная
Климатическое исполнение - У5
Температура рабочей среды - от -30°С до +250°С
Цвет - Синий
Присоединение - межфланцевое
Управление - С пневмоприводом
Взрывозащита - нет
Класс герметичности - B
Тип запорного органа - шиберный
Модель арматуры - GVKR1331M-1W-Fb-2P
Диаметр в дюймах - 2″
Наличие телескопического штока - нет
Наличие колонки управления - нет
Серия - GVKR
Страна производитель - Россия
Гарантия - 12 мес.
Срок службы - 10 лет
Вес - 7.05 кг

Видео задвижки шиберной GVKR1331M-1W-Fb-2P Ду50 Ру16 WENZ

Габариты и размеры задвижки шиберной GVKR1331M-1W-Fb-2P Ду50 Ру16 WENZ GVKR1331M-1W-Fb-2P Ду50 Ру16:

DN - 50 мм
L - 48 мм
D - 165 мм
D1 - 125 мм
D2 - 99 мм
H1 - 417 мм
G - 1/2″
N-Th - 8-М16
T - 12 мм

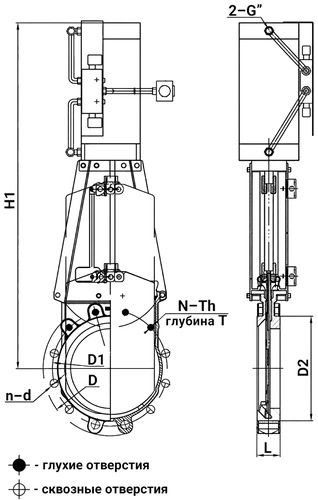

Эскиз габаритов и размеров задвижки шиберной GVKR1331M-1W-Fb-2P Ду50 Ру16 WENZ GVKR1331M-1W-Fb-2P Ду50 Ру16

Таблица деталей и материалов задвижки шиберной GVKR1331M-1W-Fb-2P Ду50 Ру16 WENZ GVKR1331M-1W-Fb-2P Ду50 Ру16:

№ п/п	Наименование детали	Материал
1	Корпус	чугун GGG40 (аналог ВЧ40)
2	Шибер	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3	Набивка	PTFE
4	Прижимной фланец сальника	углеродистая сталь WCB (аналог 25Л)
5	Стойка	сталь Q235 (аналог Ст3)
6	Штифт	сталь 45
7	Патрон	углеродистая сталь WCB (аналог 25Л)
8	Шток пневмоцилиндра	сталь 45+Cr
9	Концевой выключатель*	-
10	Головная часть стойки	чугун GGG40 (аналог ВЧ40)
11	Пневмоцилиндр	-
12	Соленоид*	-
13	Фильтр*	-
14	Клин	чугун GGG40 (аналог ВЧ40)
15	Пневмотрубки*	-

* - позиции 9, 12, 13 и 15 в комплект не входят и заказываются отдельно.

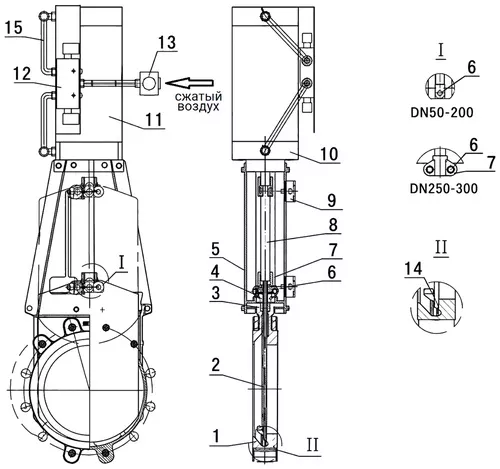

Эскиз деталей и материалов задвижки шиберной GVKR1331M-1W-Fb-2P Ду50 Ру16 WENZ GVKR1331M-1W-Fb-2P Ду50 Ру16

Технические параметры пневмоцилиндра SC 100x75:

Конструкция - двойного действия
Модель пневмоцилиндра - SC 100x75
Рабочая среда - сжатый воздух
Класс загрязненности - 6 по ГОСТ 17433-80
Ход штока - 75 мм
Рабочий диапазон давления - 1-9 бар
Диапазон рабочих температур - от -5°С до +70°С

Технические параметры индукционных датчиков LJ12A3-4 24В:

Конструкция - цилиндрическая
Тип датчика - индукционный
Напряжение питания - 220В переменный ток
Ток - 400 мА
Состояние выхода - 220В – нормально разомкнутый
Дистанция срабатывания - 4 мм
Индикация срабатывания - есть
Степень защиты - IP67

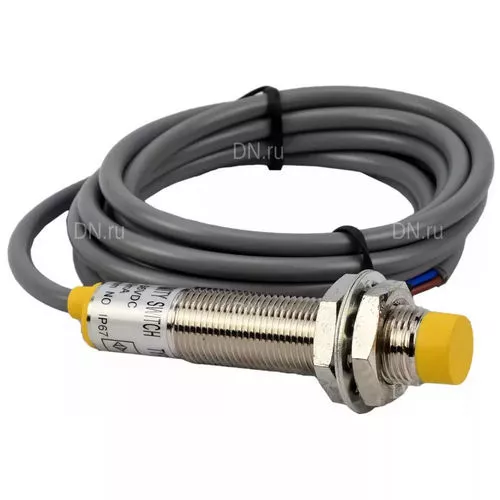

Индукционные датчики LJ12A3-4 24В

Характеристики

Страна производитель

Россия

Тип присоединения

межфланцевый

Уплотнение

Металл

Напряжение питания

24В

Класс материала корпуса

чугун

Тип управления

пневмопривод

Серия

GVKR

Строительная длина

48 мм

Давление условное

10/16 бар

Диаметр условный

Ду50 мм

Тип задвижки

Шиберная

Взрывозащищенный корпус

нет

Наличие концевых выключателей

нет

Направление потока

одностороннего действия

Тип пневмопривода

двойного действия

Наличие пневмораспределителя

нет
