Задвижка шиберная Ду50 Ру16 WENZ межфланцевая, шток - выдвижной, корпус - чугун GGG40, уплотнение - EPDM, с пневмоприводом, индукц.датчиками LJ12A3-4-Z/EX 24В (GVKR1331E-1W-Fb-2P)

Наличие: Красноярск

Артикул: D040-09575

Страна производитель: Россия

от 44 838.66 ₽/шт

Получить предложение

К заявке

Остались вопросы по продукции?

Нашли дешевле?

Помощь с выбором

Подобрать аналог

Описание

Характеристики

Описание

Задвижка шиберная предназначена для полного перекрытия или регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и промышленных трубопроводах.

Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или резервуара. Сила движения штока пневмопривода, жестко связанного со штоком задвижки, передается на шток трубопроводной арматуры и позволяет перемещать шибер при открытии/закрытии.

Технические параметры задвижки шиберной GVKR1331E-1W-Fb-2P Ду50 Ру16 WENZ GVKR1331E-1W-Fb-2P-WENZ Ру6/10/16 LJ12A3-4-Z/EX 24В Ду50 Ру16:

Давление номинальное PN - 10/16 бар
Максимальное рабочее давление Рр - 16 бар
Диаметр номинальный DN - 50 мм
Тип присоединения - межфланцевый
Среда - вода, кислоты, щелочи, сточные воды, гликоль, спирт, пульпа, полярные растворители, кетоны
Тип управления - пневмопривод
Применение - водоснабжение, промышленность
Наличие концевых выключателей - нет
Тип задвижки - Шиберная
Климатическое исполнение - У5
Температура рабочей среды - от -30°С до +110°С
Цвет - Синий
Присоединение - межфланцевое
Управление - С пневмоприводом
Взрывозащита - нет
Класс герметичности - A
Тип запорного органа - шиберный
Модель арматуры - GVKR1331E-1W-Fb-2P
Диаметр в дюймах - 2″
Наличие телескопического штока - нет
Наличие колонки управления - нет
Серия - GVKR
Страна производитель - Россия
Гарантия - 12 мес.
Срок службы - 10 лет
Вес - 7.05 кг

Видео задвижки шиберной GVKR1331E-1W-Fb-2P Ду50 Ру16 WENZ

Габариты и размеры задвижки шиберной GVKR1331E-1W-Fb-2P Ду50 Ру16 WENZ GVKR1331E-1W-Fb-2P Ду50 Ру16:

DN - 50 мм
L - 48 мм
D - 165 мм
D1 - 125 мм
D2 - 99 мм
H1 - 417 мм
N-Th - 4-М16
G - 1/2″
d - 18 мм
T - 12 мм
n - 2 шт

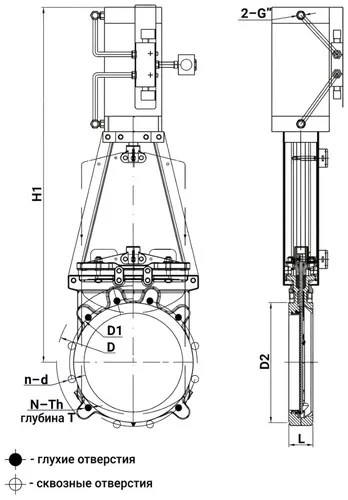

Эскиз габаритов и размеров задвижки шиберной GVKR1331E-1W-Fb-2P Ду50 Ру16 WENZ GVKR1331E-1W-Fb-2P Ду50 Ру16

Таблица деталей и материалов задвижки шиберной GVKR1331E-1W-Fb-2P Ду50 Ру16 WENZ GVKR1331E-1W-Fb-2P Ду50 Ру16:

№ п/п	Наименование детали	Материал
1	Корпус	чугун GGG40 (аналог ВЧ40)
2	Уплотнение	EPDM
3	Кольцо	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Шибер	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
5	Уплотнение направляющей	PTFE
6	Сальниковая набивка	PTFE
7	Втулка	углеродистая сталь WCB (аналог 25Л)
8	Патрон	углеродистая сталь WCB (аналог 25Л)
9	Шток пневмоцилиндра	сталь 45+Cr
10	Стойка	сталь Q235 (аналог Ст3)
11	Концевой выключатель*	-
12	Головная часть стойки	чугун GGG40 (аналог ВЧ40)
13	Пневмоцилиндр	-
14	Соленоид*	-
15	Фильтр*	-
16	Клин	чугун GGG40 (аналог ВЧ40)
17	Пневмотрубки*	-

* - позиции 11, 14, 15 и 17 в комплект не входят и заказываются отдельно.

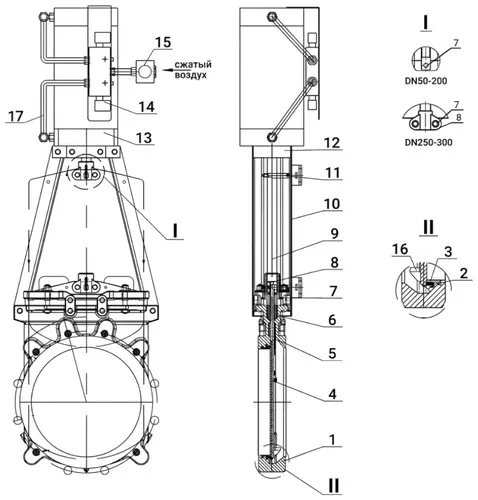

Эскиз деталей и материалов задвижки шиберной GVKR1331E-1W-Fb-2P Ду50 Ру16 WENZ GVKR1331E-1W-Fb-2P Ду50 Ру16

Технические параметры пневмоцилиндра SC 100x75:

Конструкция - двойного действия
Модель пневмоцилиндра - SC 100x75
Рабочая среда - сжатый воздух
Класс загрязненности - 6 по ГОСТ 17433-80
Ход штока - 75 мм
Рабочий диапазон давления - 1-9 бар
Диапазон рабочих температур - от -5°С до +70°С

Технические параметры индукционных датчиков LJ12A3-4 24В:

Конструкция - цилиндрическая
Тип датчика - индукционный
Напряжение питания - 220В переменный ток
Ток - 400 мА
Состояние выхода - 220В – нормально разомкнутый
Дистанция срабатывания - 4 мм
Индикация срабатывания - есть
Степень защиты - IP67

Индукционные датчики LJ12A3-4 24В

Характеристики

Страна производитель

Россия

Тип присоединения

межфланцевый

Уплотнение

EPDM

Напряжение питания

24В

Класс материала корпуса

чугун

Тип управления

пневмопривод

Серия

GVKR

Строительная длина

48 мм

Давление условное

10/16 бар

Диаметр условный

Ду50 мм

Тип задвижки

Шиберная

Взрывозащищенный корпус

нет

Наличие концевых выключателей

нет

Направление потока

одностороннего действия

Тип пневмопривода

двойного действия

Наличие пневмораспределителя

нет
