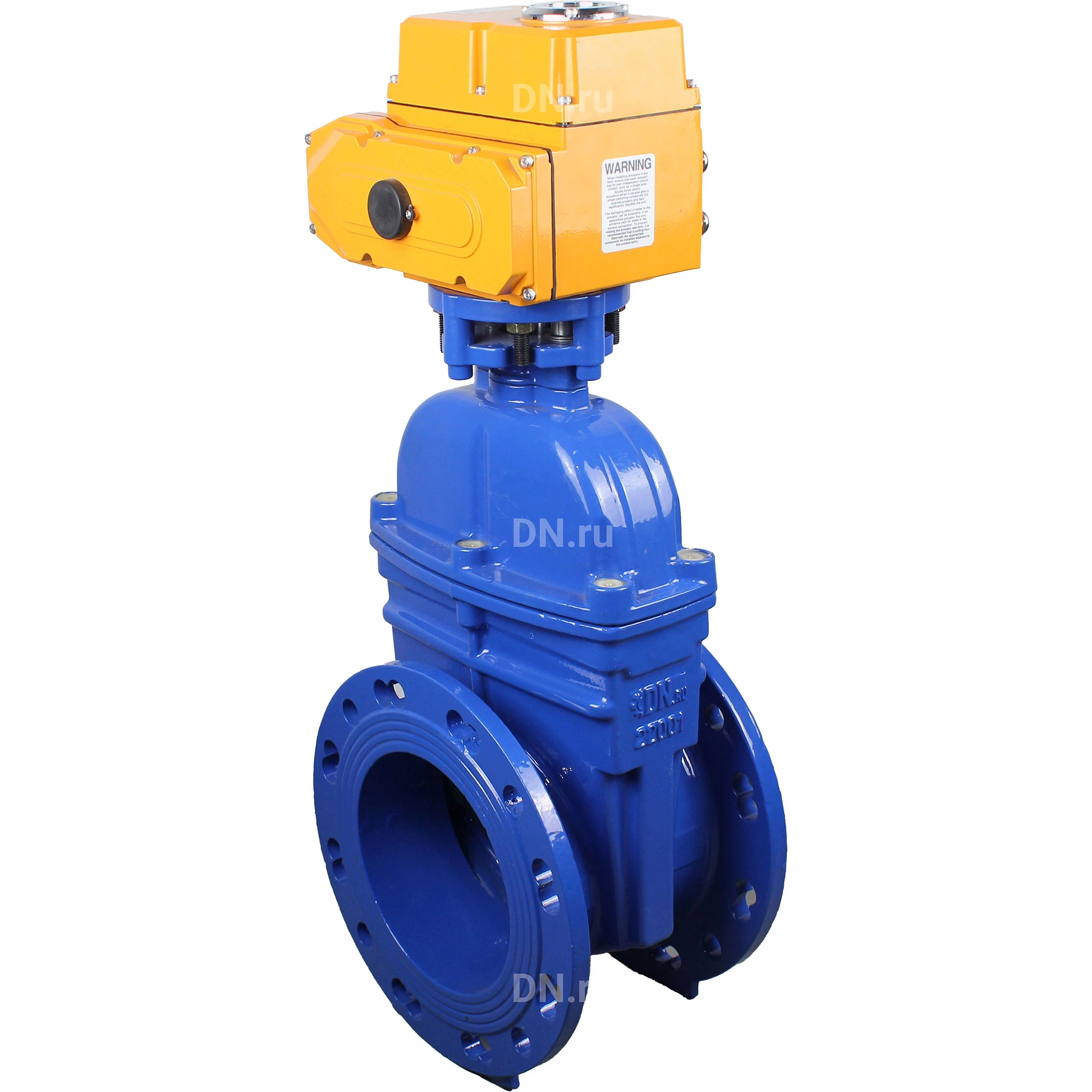

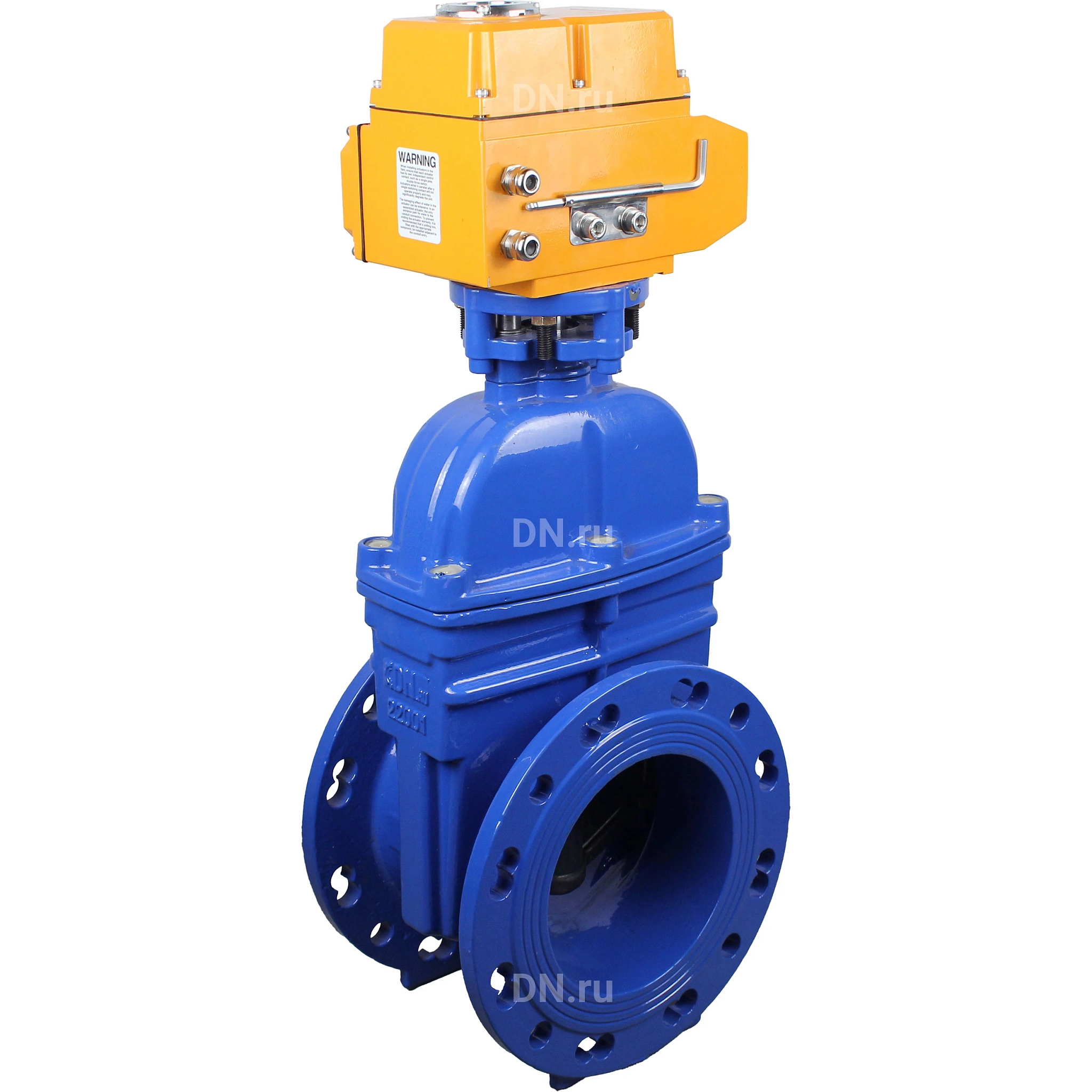

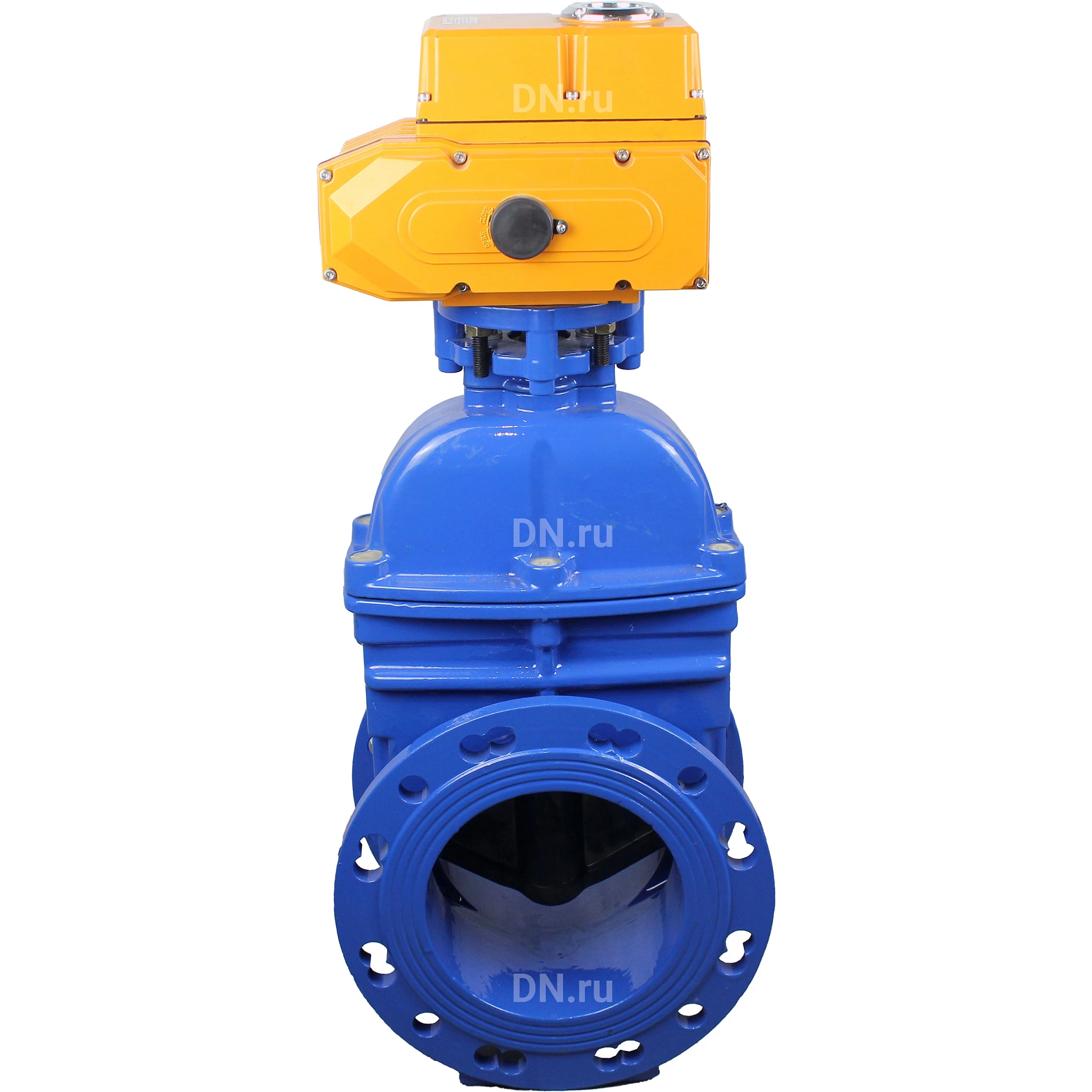

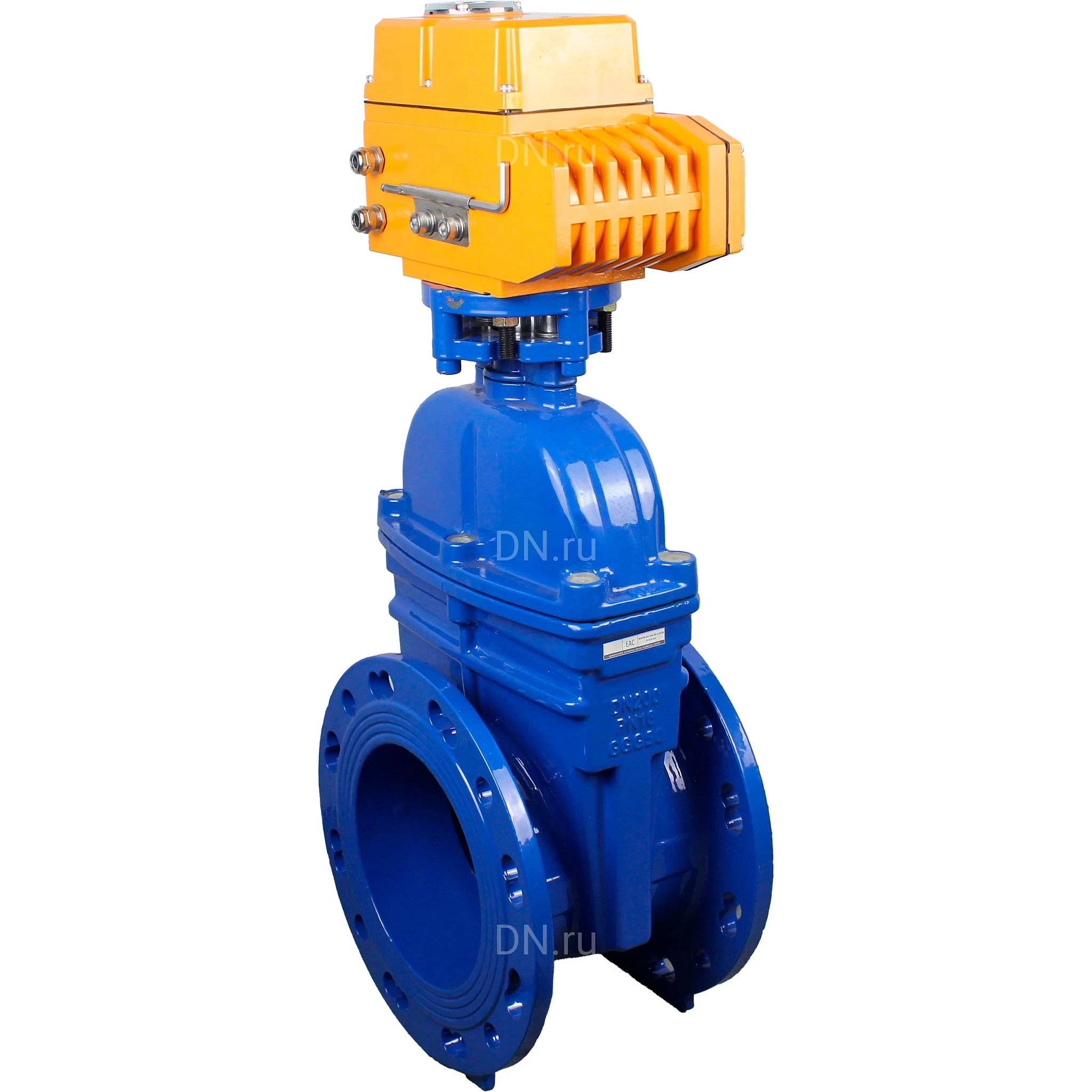

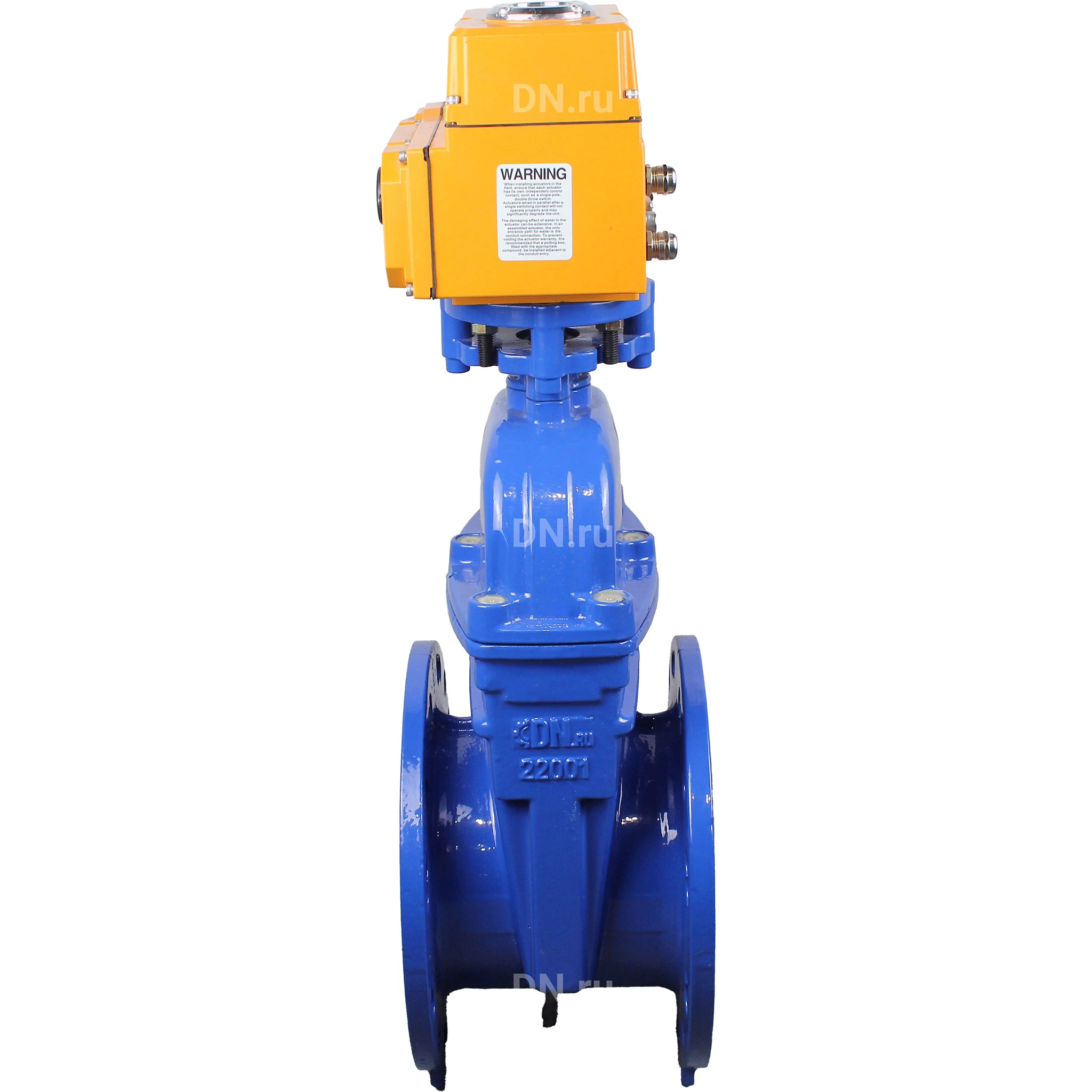

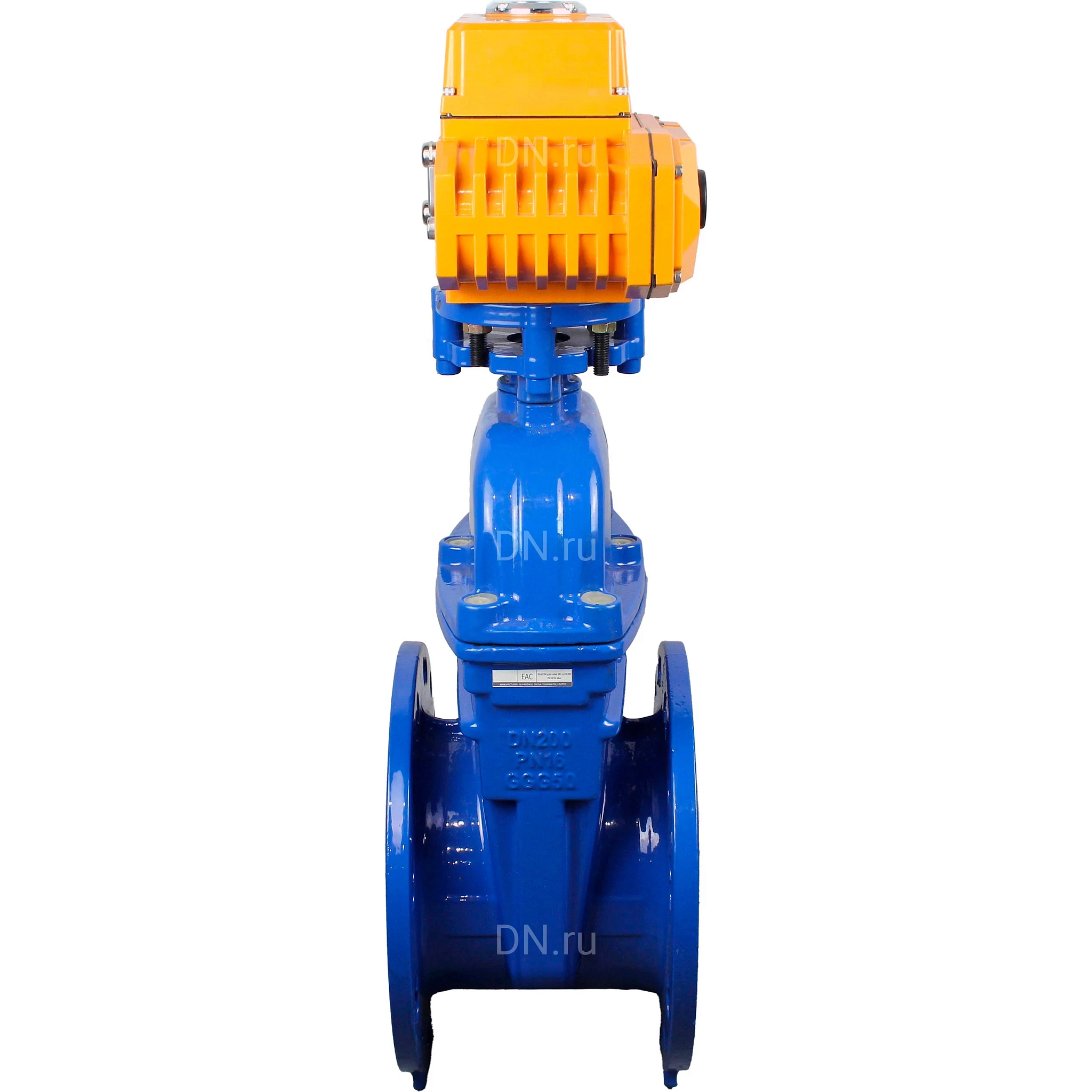

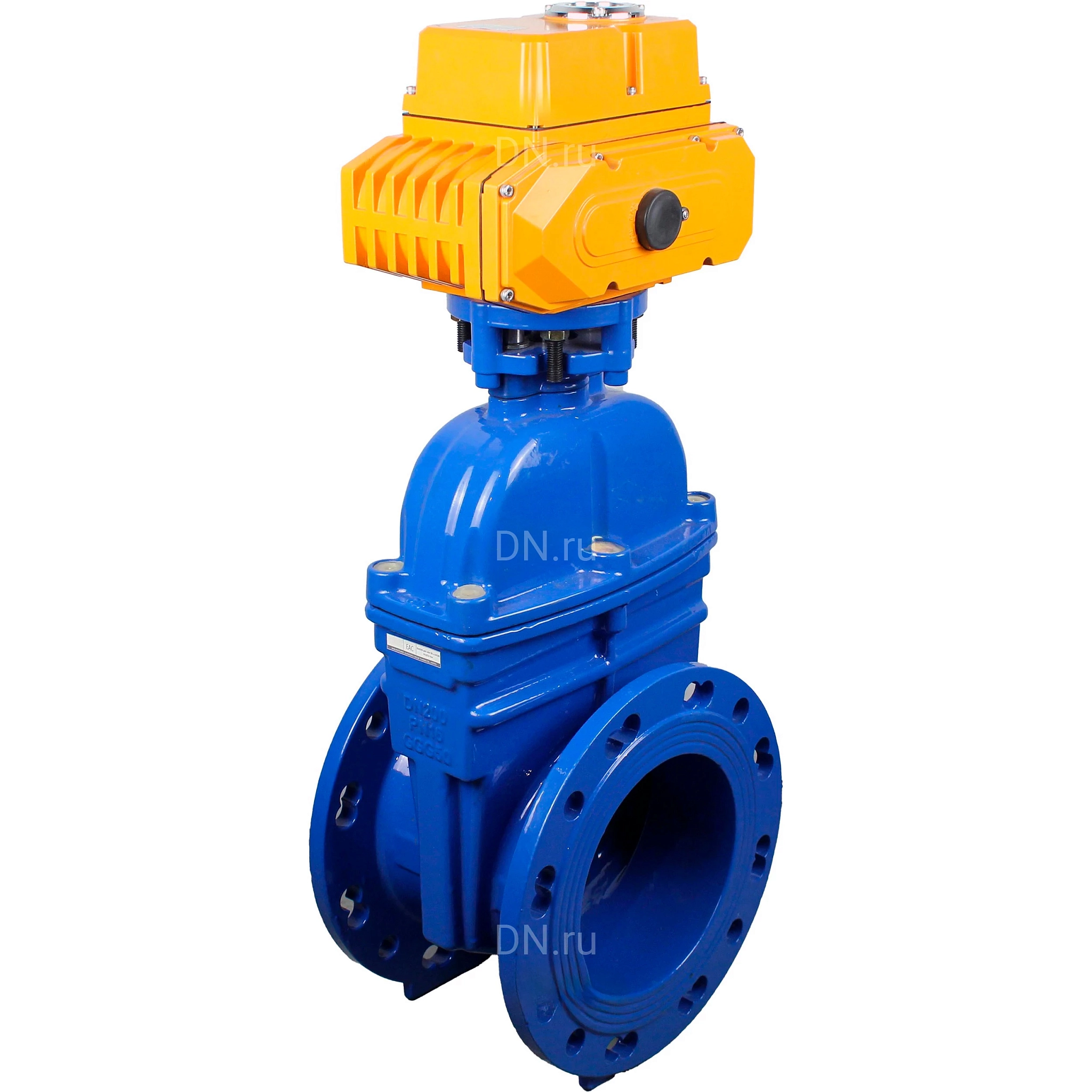

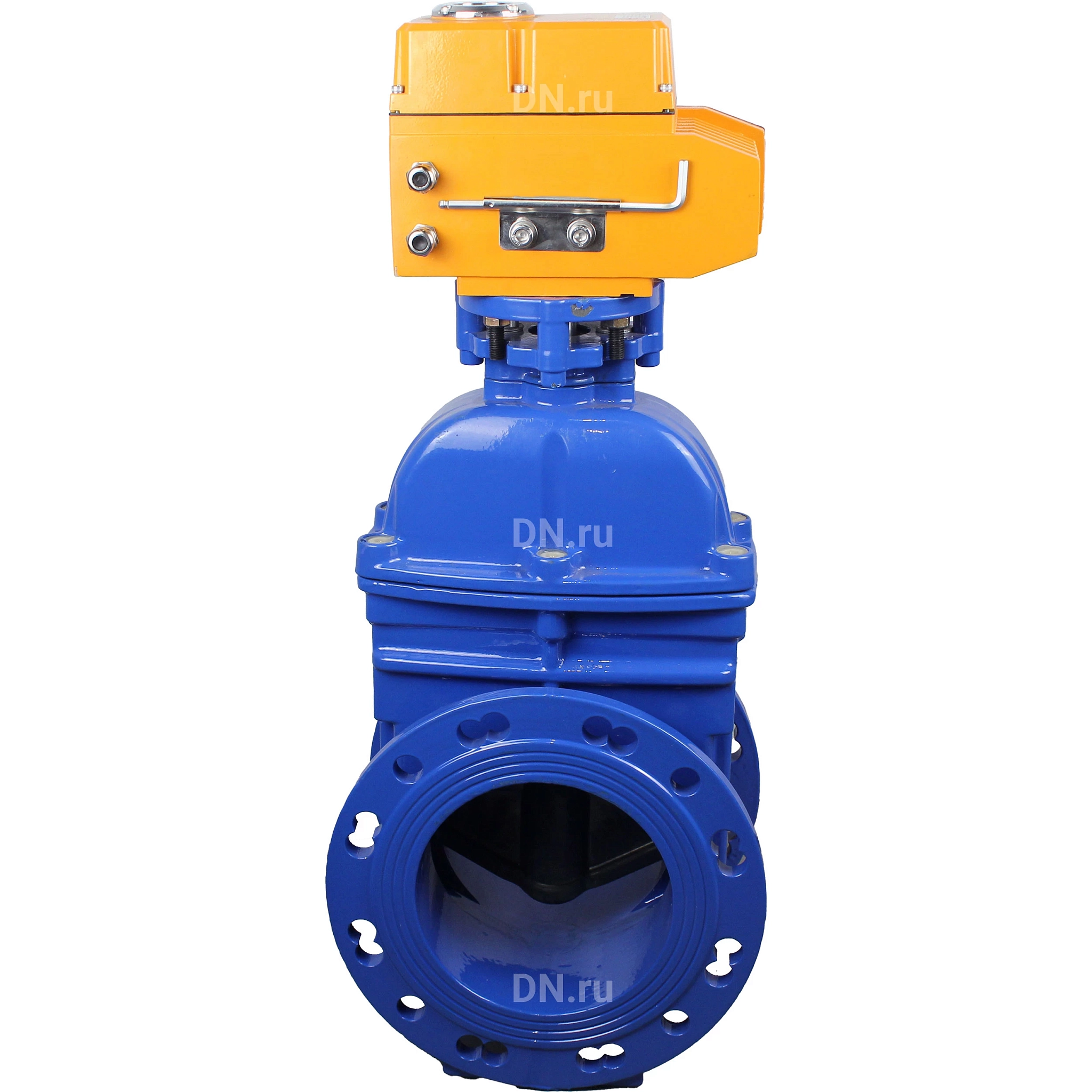

Задвижка клиновая 30ч939р (аналог МЗВ) Ду150 Ру10/16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, c ISO-фланцем с электроприводом многооборотным MT-N-010EM-O1-380VAC-У1 (GVWN1414E-2W-F)

Наличие: Красноярск

Артикул: D040-09125

Страна производитель: Россия

от 155 033.94 ₽/шт

Получить предложение

К заявке

Остались вопросы по продукции?

Нашли дешевле?

Помощь с выбором

Подобрать аналог

Описание

Характеристики

Описание

Задвижка клиновая 30ч939р предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и химической промышленности.

Электропривод многооборотный MT-N-010EM-O1-380VAC-У1 предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры.

Общие характеристики задвижки 30ч939р GVWN1414E-2W-F Ду150 с электроприводом MT-N-010EM-O1-380VAC-У1:

Тип задвижки - Клиновая
Диаметр номинальный DN - 150 мм
Давление условное PN - 10/16 бар
Крутящий момент - 100 Нм
Тип ISO-фланца арматуры - F10
Размер штока арматуры - 17х17 мм
Тип присоединения - Фланцевый
Класс герметичности - "A"
Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7
Управление - С электроприводом
Напряжение питания - 380В
Конструкция шпинделя - невыдвижной
Клин - обрезиненный
Тип уплотнения - EPDM
Цвет задвижки - Синий
Вес - 38.85 кг
Страна производитель - Россия

Задвижка клиновая 30ч939р (аналог МЗВ) Ду150 Ру10/16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, c ISO-фланцем с электроприводом многооборотным MT-N-010EM-O1-380VAC-У1 (GVWN1414E-2W-F)

Габаритные и установочные размеры задвижки 30ч939р GVWN1414E-2W-F Ду150 с электроприводом MT-N-010EM-O1-380VAC-У1:

L - 210 мм
D - 285 мм
D1 - 240 мм
O - 40 мм
C - 114 мм
E - 151 мм
G - 117 мм

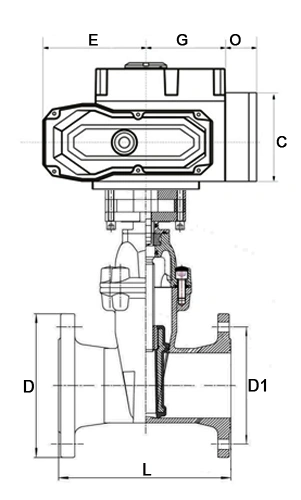

Эскиз задвижки 30ч939р GVWN1414E-2W-F Ду150 с электроприводом MT-N-010EM-O1-380VAC-У1

Основные материалы деталей задвижки 30ч939р GVWN1414E-2W-F Ду150:

№ п/п	Наименование детали	Материал
1	Корпус	чугун GGG50 (аналог ВЧ50)
2	Клин	чугун GGG50 (аналог ВЧ50) + EPDM
3	Гайка штока	латунь
4	Шток	нержавеющая сталь SS 420 (аналог ст.20Х13)
5	Крышка	чугун GGG50 (аналог ВЧ50)
6	Кольцо	латунь

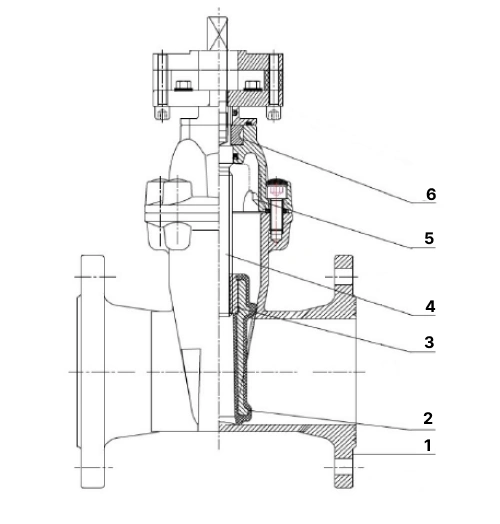

Эскиз материалов деталей задвижки 30ч939р GVWN1414E-2W-F Ду150

Основные технические данные и характеристики электроприводов MT-N-010EM-O1-380VAC-У1:

Тип электропривода - Многооборотный
Крутящий момент привода - 100 Нм
Напряжение питания - 380В
Номинальный потребляемый ток - 0.8А
Скоростные характеристики электропривода - 5 об./мин.
Степень защиты корпуса - IP67
Тип ISO-фланца- F10, F12
Вес - 10 кг

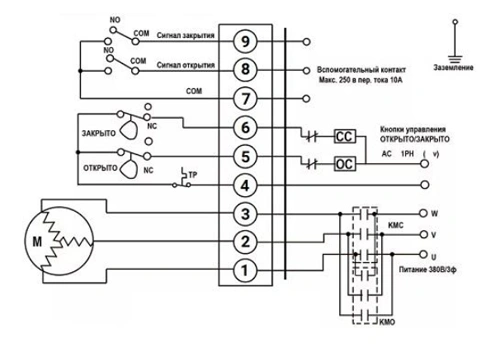

Электрическая схема подключения электроприводов MT-N-010EM-O1-380VAC-У1 380В

Характеристики

Страна производитель

Россия

Тип присоединения

фланцевый

Уплотнение

EPDM

Напряжение питания

380В

Класс материала корпуса

чугун

Тип управления

электропривод

Степень защиты корпуса

IP67

Серия

GVWN

Давление условное

10/16 бар

Диаметр условный

Ду150 мм

Тип задвижки

Клиновая

Температура рабочей среды, max

80 ℃

Таблица фигур

30ч939р (МЗВ)

Конструкция шпинделя

невыдвижной

Клин

обрезиненный

Взрывозащищенный корпус

нет
