Задвижка клиновая 30с964нж Ду150 Ру25 фланцевая, корпус - сталь 25Л, материал клина - сталь WCB, уплотнение - металл, c ОСТ-фланцем, с электроприводом MT-N-030M-O2-220VAC-У1 пятикулачковым (GVWR2134M-2W-F-ОСТ)

Наличие: Красноярск

Артикул: D040-08237

Страна производитель: Россия

от 256 220.74 ₽/шт

Получить предложение

К заявке

Остались вопросы по продукции?

Нашли дешевле?

Помощь с выбором

Подобрать аналог

Описание

Характеристики

Описание

Задвижка клиновая предназначена для установки в качестве запорного устройства на трубопроводах по транспортировке воды, пара, масел и нефтепродуктов по отношению к которым, материалы, применяемые в задвижке, коррозионностойкие. Электропривод многооборотный предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры.

Технические параметры задвижки клиновой 30с964нж GVWR2134M-2W-F-ОСТ Ду150 Ру25:

Тип задвижки - Клиновая
Модель арматуры - 30с964нж
Номинальное давление PN - 25 бар
Номинальный диаметр - 150 мм
Диаметр в дюймах - 6″
Тип присоединения - Фланцевый
Среда - вода, пар, масла, нефтепродукты
Тип управления - электропривод
Вид уплотнения - двустороннее
Применение - водоснабжение, теплоснабжение, пароснабжение
Клин - двухдисковый
Температура рабочей среды - от -30°С до +425°С
Цвет - Оранжевый
Класс материала корпуса - сталь
Способ монтажа - вертикальный
Конструкция шпинделя - выдвижной
Крутящий момент на валу арматуры - 270 Нм
Тип присоединения по ГОСТ 34287-2017 - Тип АК
Наличие телескопического штока - нет
Наличие колонки управления - нет
Страна производитель - Россия
Гарантия - 1 г
Вес запорной арматуры - 76 кг
Вес набора - 101.8 кг

Задвижка клиновая 30с964нж Ду150 Ру25 фланцевая, корпус - сталь 25Л, материал клина - сталь WCB, уплотнение - металл, c ОСТ-фланцем, с электроприводом MT-N-030M-O2-220VAC-У1 пятикулачковым (GVWR2134M-2W-F-ОСТ)

Габариты и размеры задвижки клиновой 30с964нж GVWR2134M-2W-F-ОСТ Ду150 Ру25:

DN - 150 мм
D - 300 мм
D1 - 250 мм
D2 - 218 мм
L - 350 мм
L1 - 470 мм
H - 670 мм
b - 30 мм
ZxØd - 8x25 мм

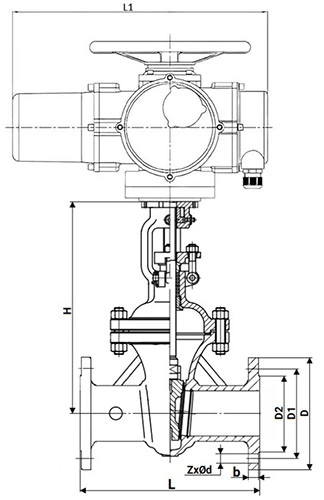

Эскиз габаритов и размеров задвижки клиновой 30с964нж GVWR2134M-2W-F-ОСТ Ду150 Ру25

Таблица деталей и материалов задвижки клиновой 30с964нж GVWR2134M-2W-F-ОСТ Ду150 Ру25:

№ п/п	Наименование детали	Материал
1	Гайка шпинделя	латунь
2	Уплотнение	графит
3	Болт/гайка	Ст35
4	Шпиндель	нержавеющая сталь 2Cr13 (аналог ст.20Х13)
5	Седло	сталь WCB (аналог 25Л) + наплавка D507MO (аналог Св-10Х16М25Ф6-ВИ)
6	Клин	сталь WCB (аналог 25Л) + наплавка D507MO (аналог Св-10Х16М25Ф6-ВИ)
7	Корпус	сталь 25Л

Эскиз деталей и материалов задвижки клиновой 30с964нж GVWR2134M-2W-F-ОСТ Ду150 Ру25

Технические параметры электропривода MT-N-030M-O2-220VAC-У1

Тип электропривода - Многооборотный
Модель электропривода - MT-N-030M-O2-220VAC-У1
Наличие моментной муфты - Да
Форма вала по ОСТ - пятикулачковая муфта
Частота вращения выходного вала - 18 об/мин
Температура окружающей среды - от -30°С до +70°С
Крутящий момент - 300 Нм
Степень защиты корпуса - IP67
Взрывозащита корпуса - нет
Датчик обратной связи - Концевые выключатели
Напряжение питания - 220В
Номинальный ток - 2.5 А
Номинальная мощность - 550 Вт
Страна производитель - Китай
Вес - 25.8 кг

Электропривод MT-N-030M-O2-220VAC-У1

Габариты и размеры электропривода MT-N-030M-O2-220VAC-У1:

H - 290 мм
W - 365 мм
L1 - 470 мм
D1 - 135 мм
D2 - 108 мм
DxD - 122х122 мм
4–M - 4–M12
d1 - 45 мм
d2 - 57 мм
f - 15 мм
h - 8 мм
h1 - 7 мм
h2 - 22 мм

Эскиз габаритов и размеров электропривода MT-N-030M-O2-220VAC-У1

Схема устройства электропривода MT-N-030M-O2-220VAC-У1:

№ п/п	Наименование
1	Электродвигатель
2	Мотор-редуктор
3	Червячный редуктор
4	Червяк
5	Рукоятка
6	Крутящий механизм
7	Набор тарельчатых пружин
8	Индикатор открытия
9	Механизм перемещения
10	Выходной вал
11	Червячный редуктор
12	Коническая передача

Эскиз схемы устройства электропривода MT-N-030M-O2-220VAC-У1

Характеристики

Страна производитель

Россия

Тип присоединения

фланцевый

Уплотнение

Металл

Напряжение питания

220В

Класс материала корпуса

сталь

Тип управления

электропривод

Степень защиты корпуса

IP67

Серия

GVWR

Строительная длина

350 мм

Давление условное

25 бар

Диаметр условный

Ду150 мм

Тип задвижки

Клиновая

Температура рабочей среды, max

425 ℃

Таблица фигур

30с964нж

Конструкция шпинделя

выдвижной

Клин

двухдисковый

Взрывозащищенный корпус

нет

Наличие концевых выключателей

есть

Ручной дублер

штурвал

Наличие моментной муфты

Да
