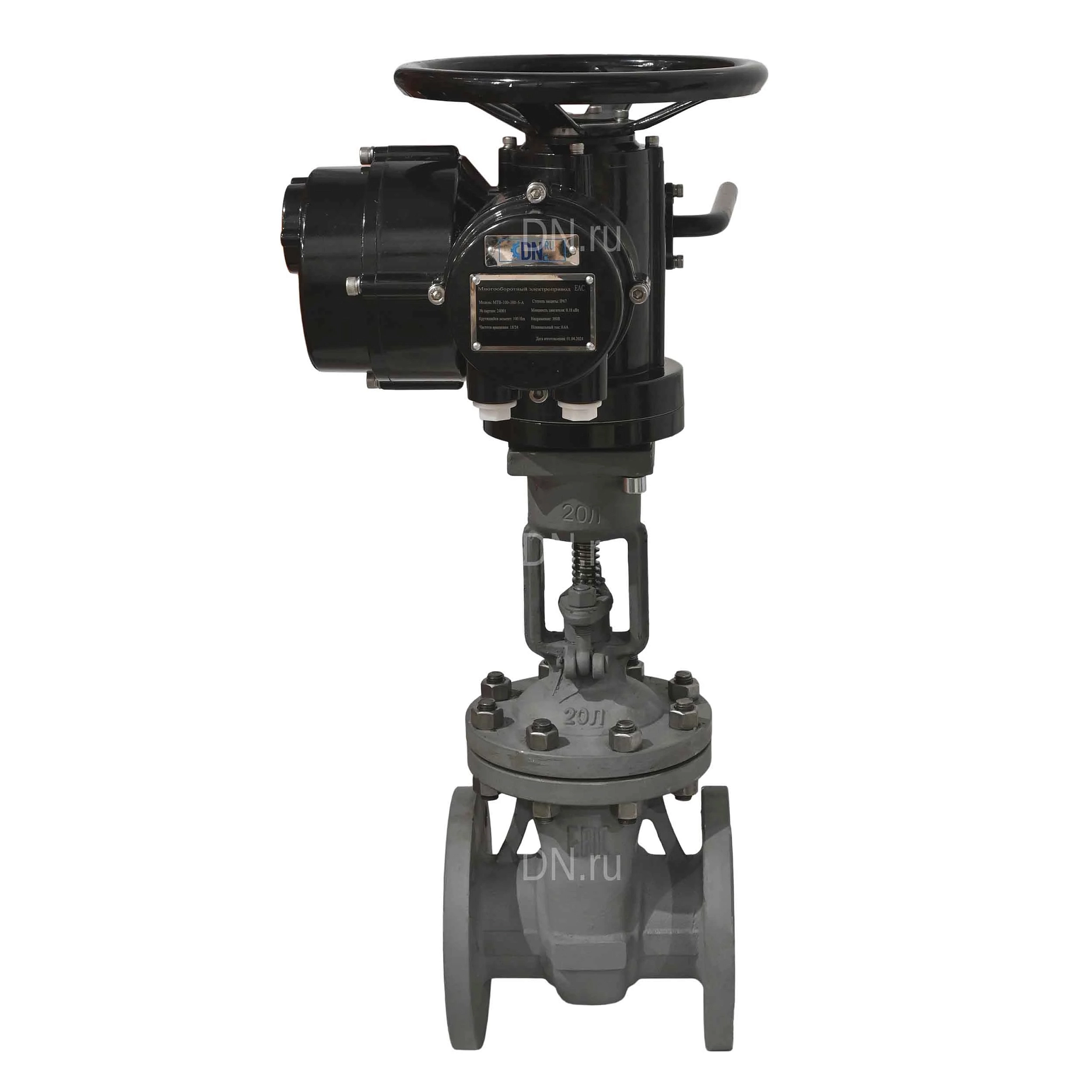

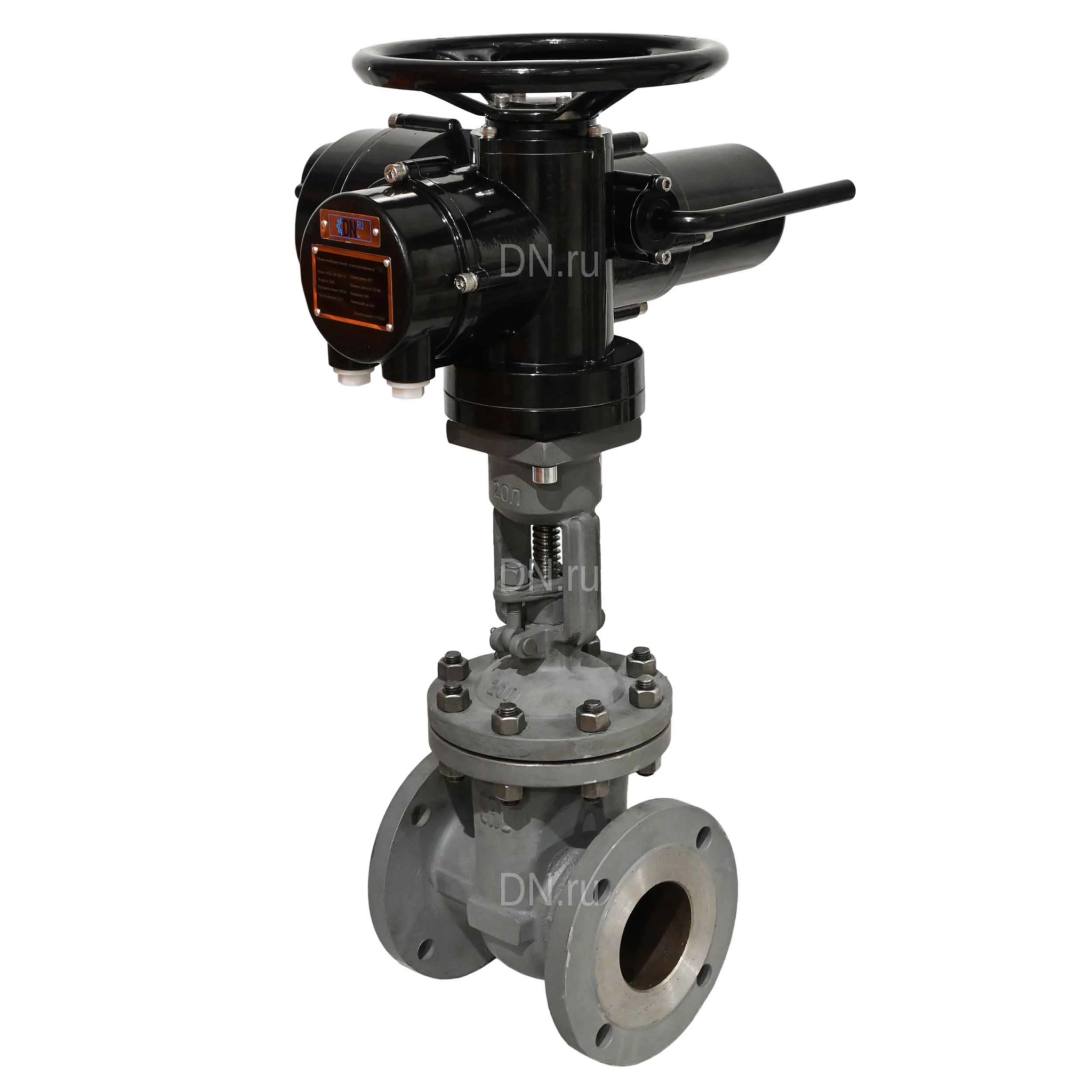

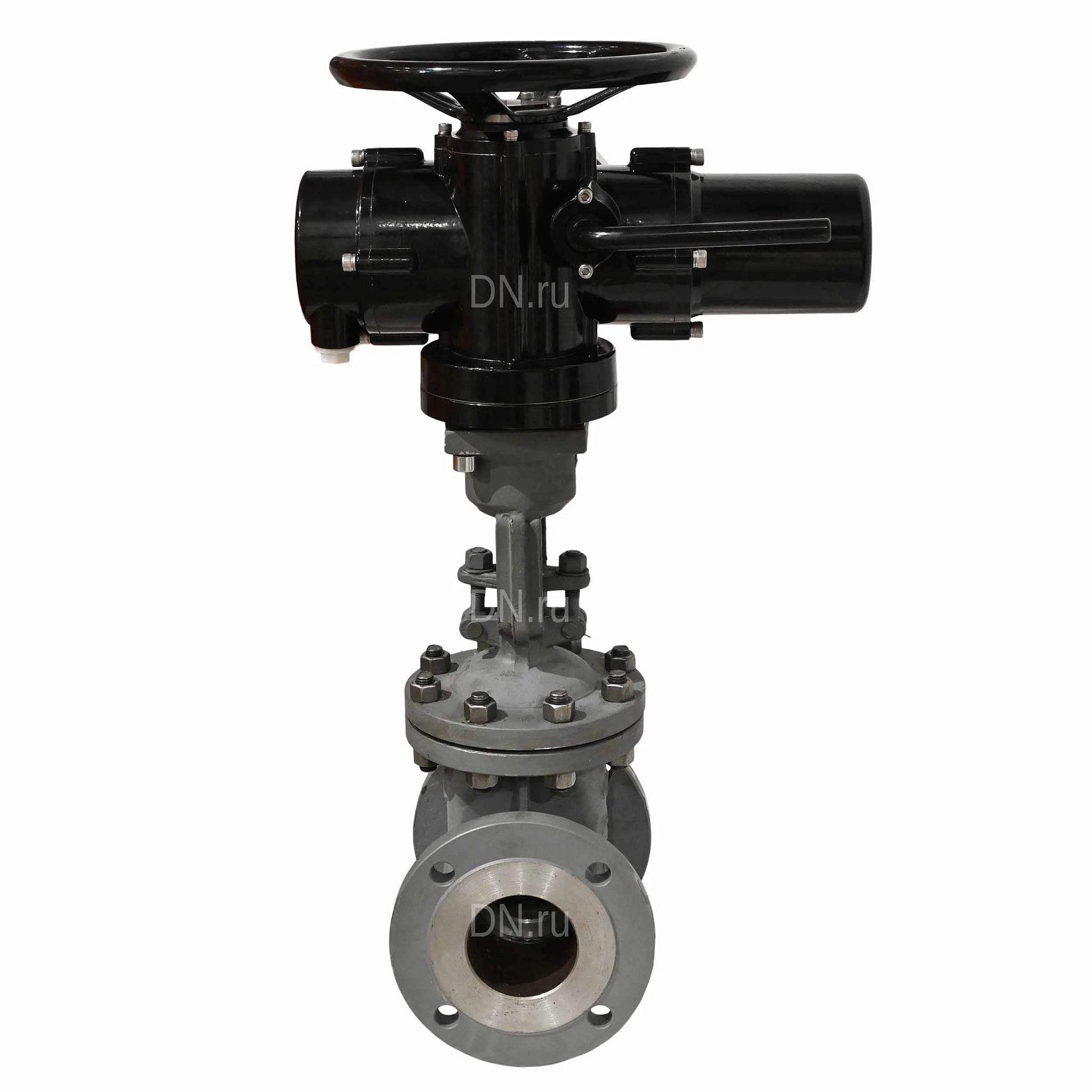

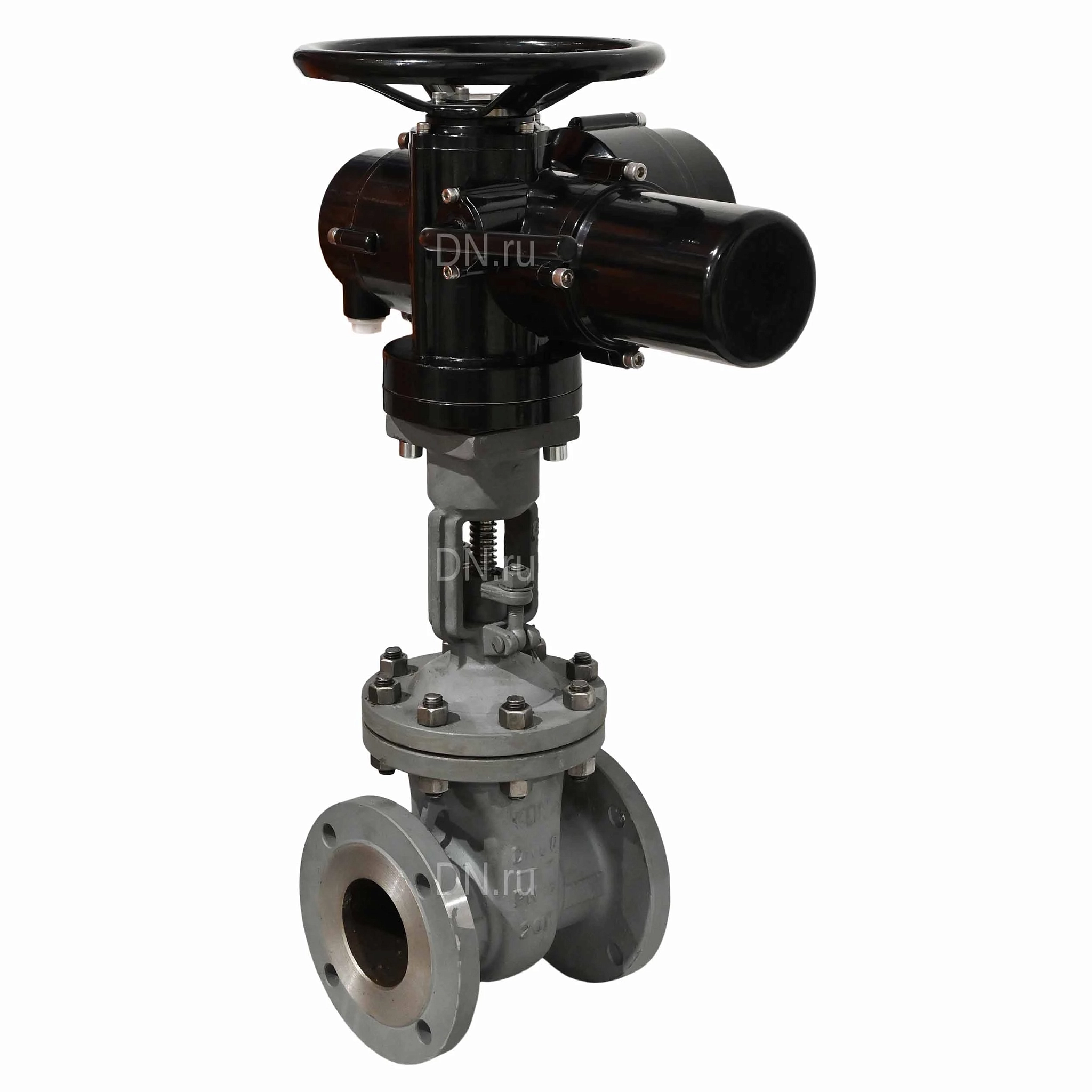

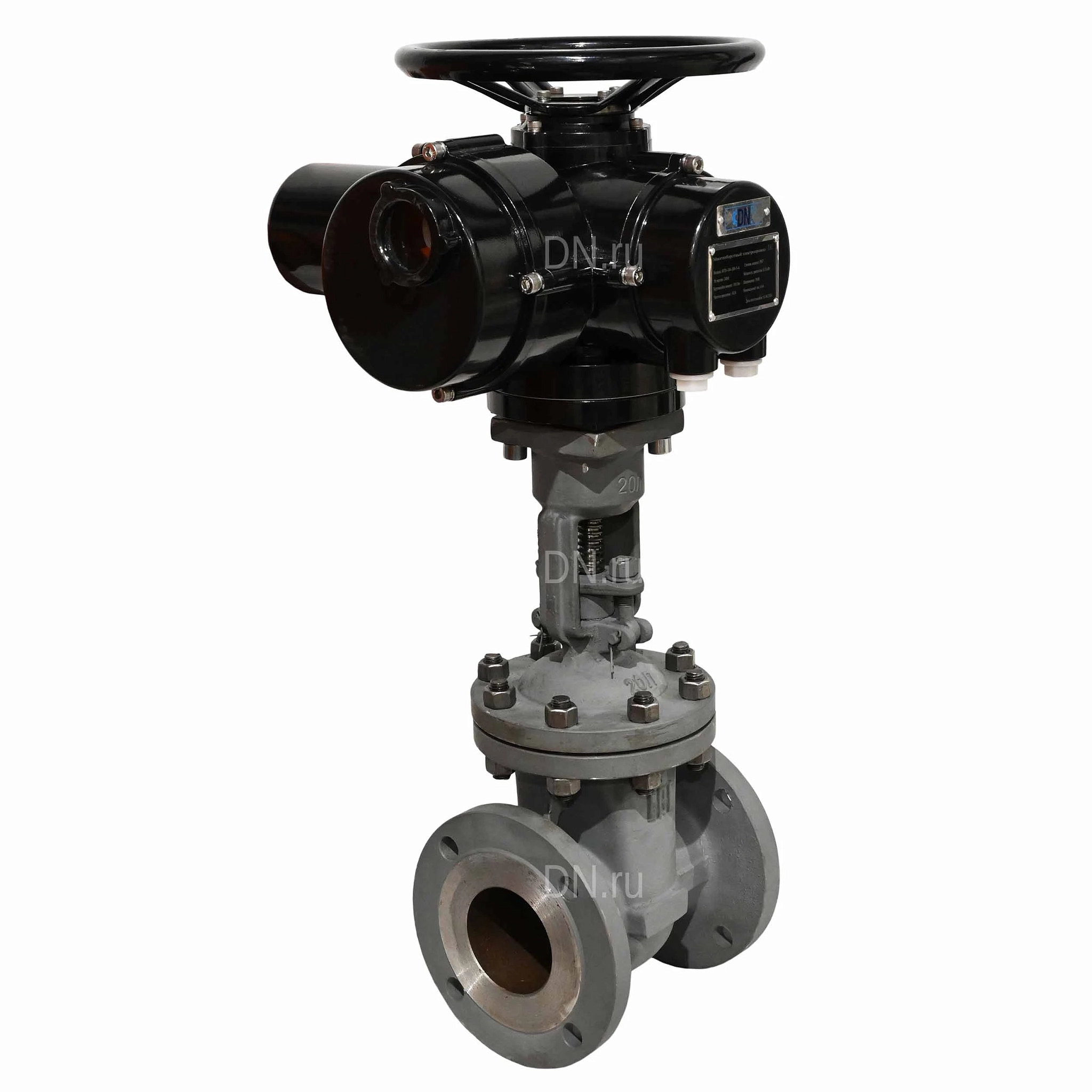

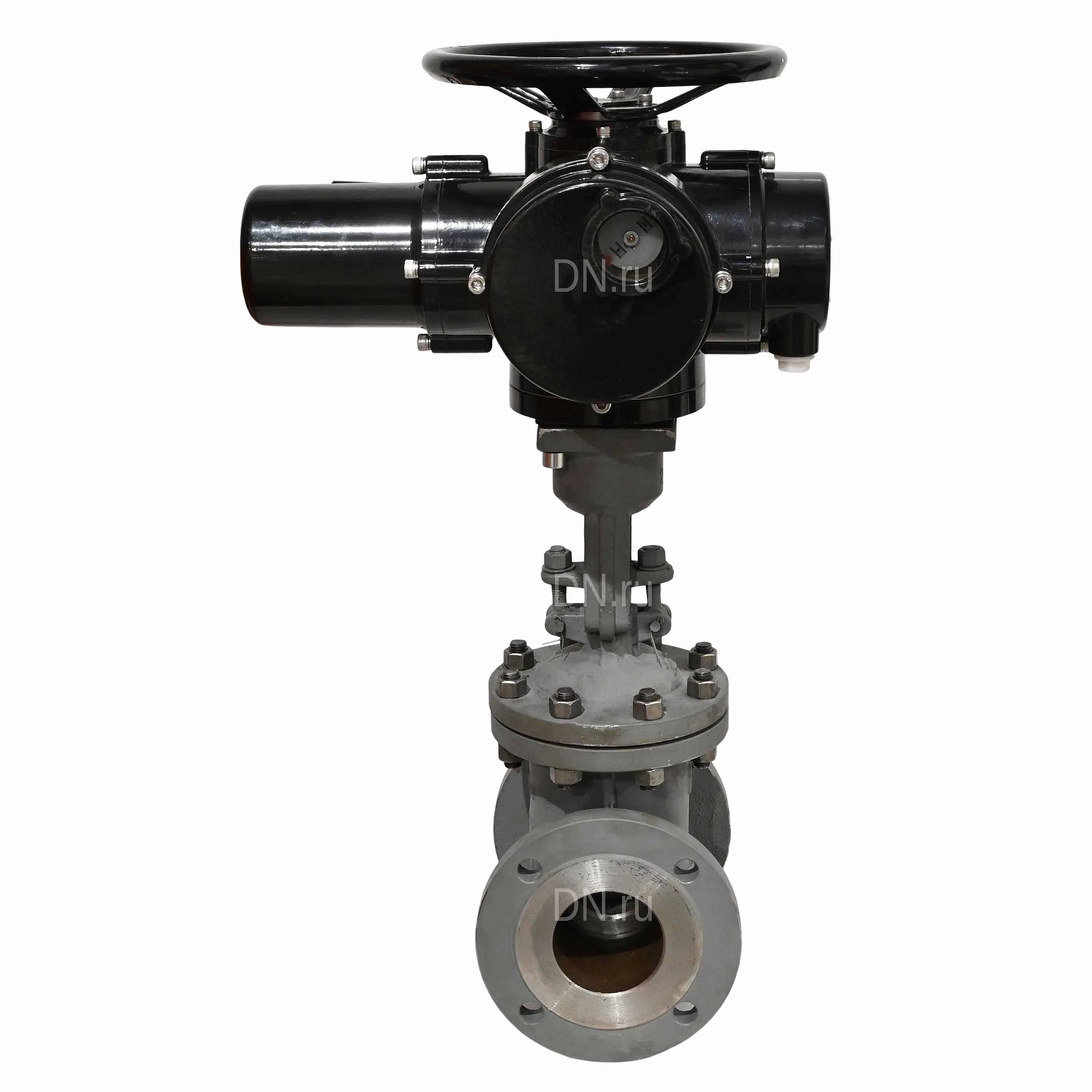

Задвижка клиновая 30с941нж Ду80 Ру16 фланцевая, корпус - сталь 25Л, материал клина - сталь WCB, уплотнение - металл, c ОСТ-фланцем, с электроприводом MT-N-015M-O2-380VAC-У1 пятикулачковым (GVWR2134M-2W-F-ОСТ)

Наличие: Красноярск

Артикул: D040-08221

Страна производитель: Россия

от 159 211.83 ₽/шт

Получить предложение

К заявке

Остались вопросы по продукции?

Нашли дешевле?

Помощь с выбором

Подобрать аналог

Описание

Характеристики

Описание

Задвижка клиновая предназначена для установки в качестве запорного устройства на трубопроводах по транспортировке воды, пара, масел и нефтепродуктов по отношению к которым, материалы, применяемые в задвижке, коррозионностойкие. Электропривод многооборотный предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры.

Технические параметры задвижки клиновой 30с941нж GVWR2134M-2W-F-ОСТ Ду80 Ру16:

Тип задвижки - Клиновая
Модель арматуры - 30с941нж
Номинальное давление PN - 16 бар
Номинальный диаметр - 80 мм
Диаметр в дюймах - 3″
Тип присоединения - Фланцевый
Среда - вода, пар, масла, нефтепродукты
Тип управления - электропривод
Вид уплотнения - двустороннее
Применение - водоснабжение, теплоснабжение, пароснабжение
Клин - двухдисковый
Температура рабочей среды - от -30°С до +425°С
Цвет - Оранжевый
Класс материала корпуса - сталь
Способ монтажа - вертикальный
Конструкция шпинделя - выдвижной
Крутящий момент на валу арматуры - 135 Нм
Тип присоединения по ГОСТ 34287-2017 - Тип АК
Наличие телескопического штока - нет
Наличие колонки управления - нет
Страна производитель - Россия
Гарантия - 1 г
Вес запорной арматуры - 25 кг
Вес набора - 41.2 кг

Задвижка клиновая 30с941нж Ду80 Ру16 фланцевая, корпус - сталь 25Л, материал клина - сталь WCB, уплотнение - металл, c ОСТ-фланцем, с электроприводом MT-N-015M-O2-380VAC-У1 пятикулачковым (GVWR2134M-2W-F-ОСТ)

Габариты и размеры задвижки клиновой 30с941нж GVWR2134M-2W-F-ОСТ Ду80 Ру16:

DN - 80 мм
D - 195 мм
D1 - 160 мм
D2 - 135 мм
L - 210 мм
L1 - 411 мм
H - 340 мм
b - 22 мм
ZxØd - 4x18 мм

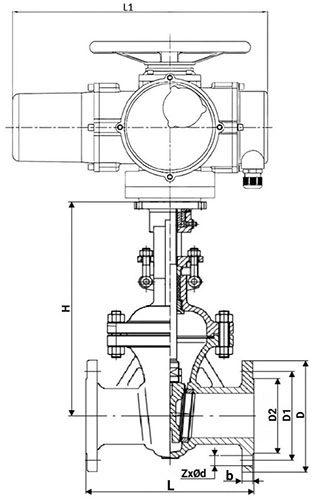

Эскиз габаритов и размеров задвижки клиновой 30с941нж GVWR2134M-2W-F-ОСТ Ду80 Ру16

Таблица деталей и материалов задвижки клиновой 30с941нж GVWR2134M-2W-F-ОСТ Ду80 Ру16:

№ п/п	Наименование детали	Материал
1	Гайка шпинделя	латунь
2	Уплотнение	графит
3	Болт/гайка	Ст35
4	Шпиндель	нержавеющая сталь 2Cr13 (аналог ст.20Х13)
5	Седло	сталь WCB (аналог 25Л) + наплавка D507MO (аналог Св-10Х16М25Ф6-ВИ)
6	Клин	сталь WCB (аналог 25Л) + наплавка D507MO (аналог Св-10Х16М25Ф6-ВИ)
7	Корпус	сталь 25Л

Эскиз деталей и материалов задвижки клиновой 30с941нж GVWR2134M-2W-F-ОСТ Ду80 Ру16

Технические параметры электропривода MT-N-015M-O2-380VAC-У1:

Тип электропривода - Многооборотный
Модель электропривода - MT-N-015M-O2-380VAC-У1
Наличие моментной муфты - Да
Частота вращения выходного вала - 18 об/мин
Температура окружающей среды - от -30°С до +70°С
Крутящий момент - 150 Нм
Степень защиты корпуса - IP67
Взрывозащита корпуса - нет
Датчик обратной связи - Концевые выключатели
Напряжение питания - 380В
Номинальный ток - 0.85 А
Номинальная мощность - 250 Вт
Страна производитель - Китай
Вес - 16.2 кг

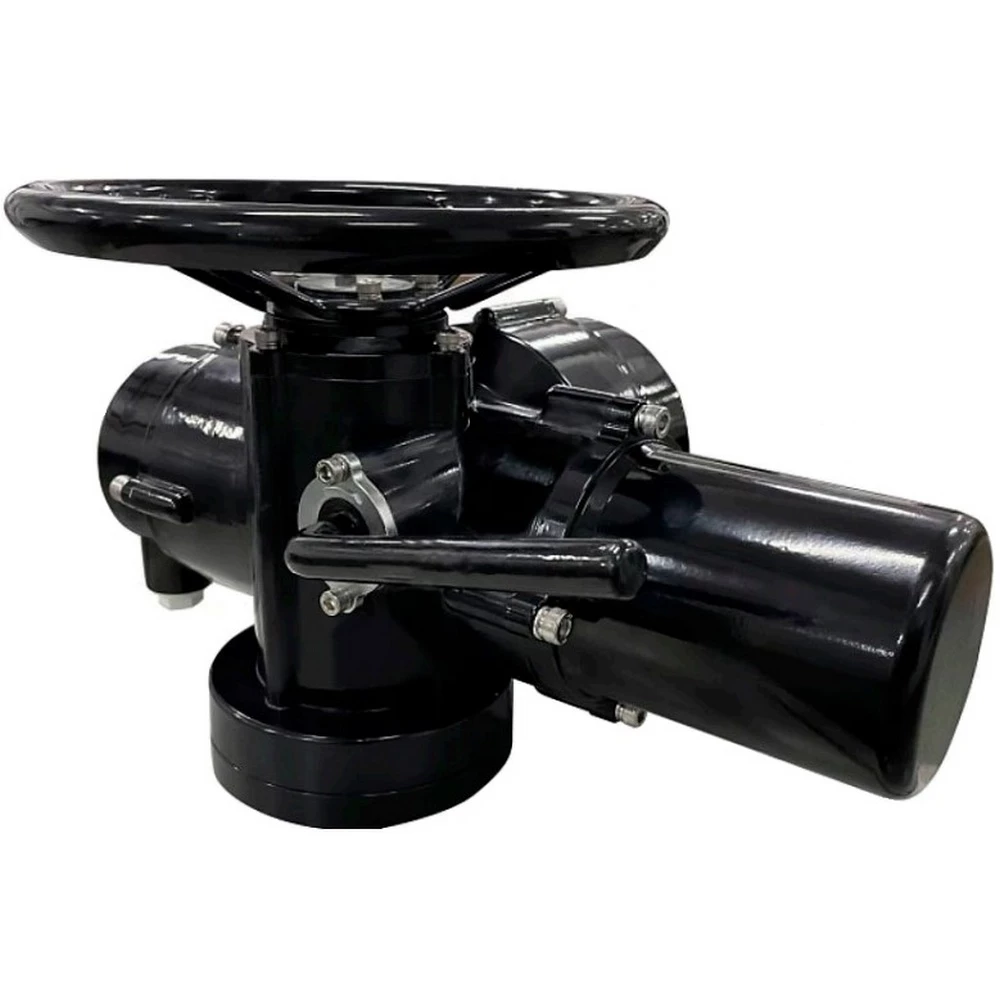

Электропривод MT-N-015M-O2-380VAC-У1

Габариты и размеры электропривода MT-N-015M-O2-380VAC-У1:

H - 258 мм
W - 334 мм
L1 - 411 мм
D1 - 104 мм
D2 - 70 мм
DxD - 100х100 мм
4–M - 4–M12
d1 - 32 мм
d2 - 44 мм
f - 8 мм
h - 5 мм
h1 - 3 мм
h2 - 18 мм

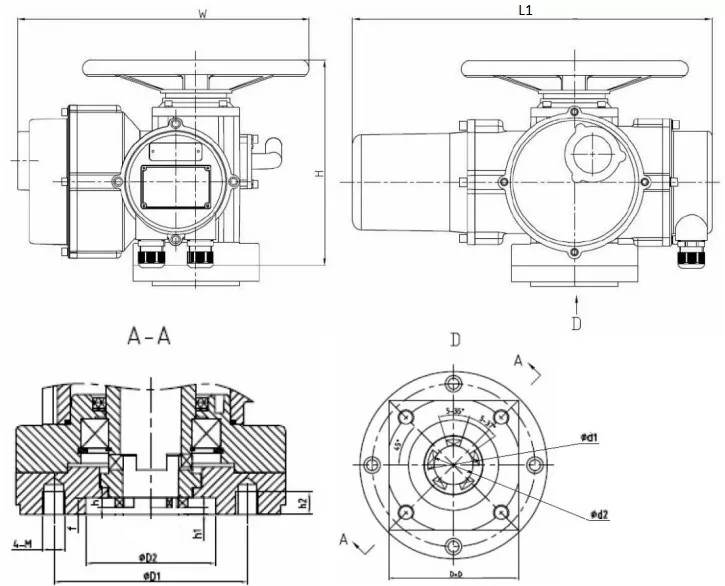

Эскиз габаритов и размеров электропривода MT-N-015M-O2-380VAC-У1

Схема устройства электропривода MT-N-015M-O2-380VAC-У1:

№ п/п	Наименование
1	Электродвигатель
2	Мотор-редуктор
3	Червячный редуктор
4	Червяк
5	Рукоятка
6	Крутящий механизм
7	Набор тарельчатых пружин
8	Индикатор открытия
9	Механизм перемещения
10	Выходной вал
11	Червячный редуктор
12	Коническая передача

Эскиз схемы устройства электропривода MT-N-015M-O2-380VAC-У1

Характеристики

Страна производитель

Россия

Тип присоединения

фланцевый

Уплотнение

Металл

Напряжение питания

380В

Класс материала корпуса

сталь

Тип управления

электропривод

Степень защиты корпуса

IP67

Серия

GVWR

Строительная длина

210 мм

Давление условное

16 бар

Диаметр условный

Ду80 мм

Тип задвижки

Клиновая

Температура рабочей среды, max

425 ℃

Таблица фигур

30с941нж

Конструкция шпинделя

выдвижной

Клин

двухдисковый

Взрывозащищенный корпус

нет

Наличие концевых выключателей

есть

Ручной дублер

штурвал

Наличие моментной муфты

Да
