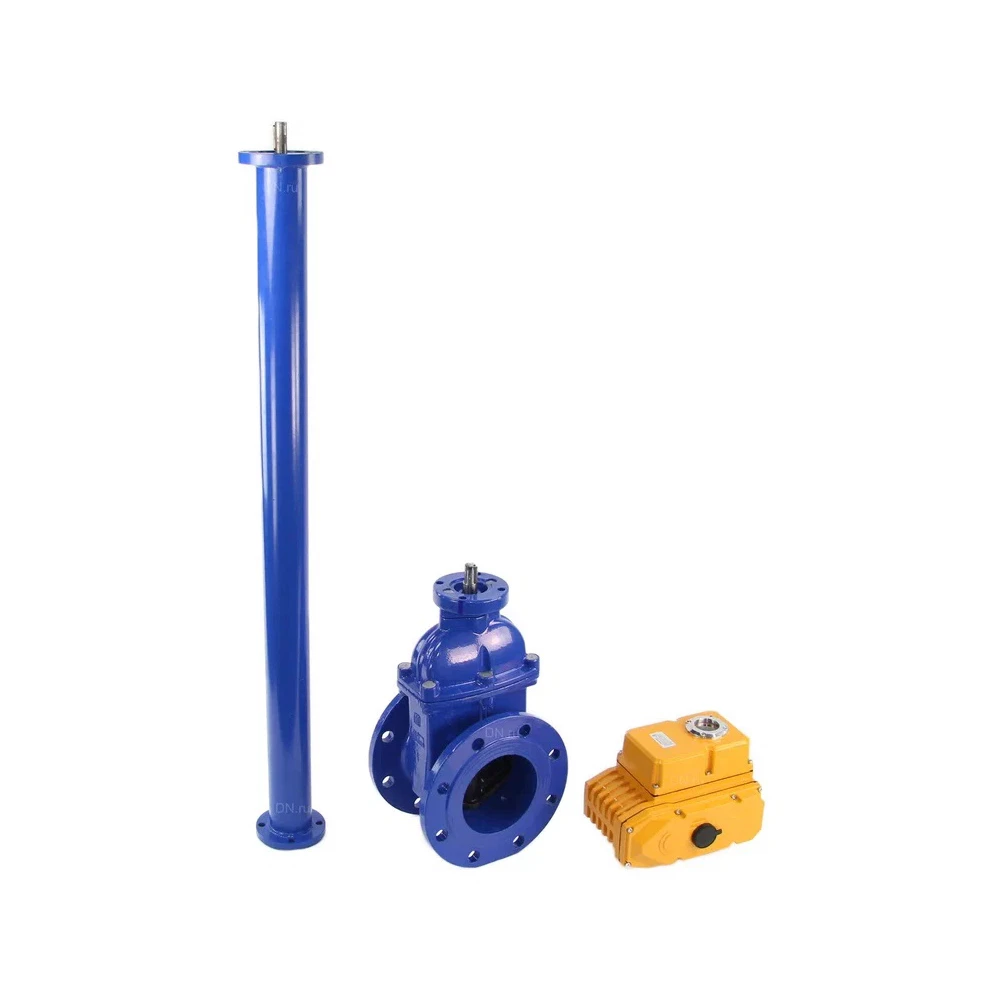

Задвижка клиновая 30ч939р (аналог МЗВ) Ду150 Ру16 фланцевая, клин - двухдисковый, с ISO-фланцем, невыдвижным шпинделем, с колонкой управления F10 (ОСТ тип А, Б) L=800, электроприводом MT-N-020EM-O1-380VAC-У1 380В, цвет - синий (GVWN1414E-2W-F)
Задвижка чугунная литая клиновая 30ч939р Ду150 с электроприводом MT-N-020EM-O1-380VAC-У1 предназначена для установки на трубопроводах (Вода и другие жидкие и газообразные неагрессивные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие) в качестве запорного устройства в системах автоматического управления теплоснабжением и водоснабжением на промышленных и гражданских объектах. К трубопроводу присоединяется при помощи фланцев (по ГОСТу 12817, исполнение I, ряд 2 по ГОСТу 12815). Установка производится приводом вверх. Задвижки с электроприводом предназначены для эксплуатации в кратковременном режиме S2 по ГОСТ 183-74 с продолжительностью включения 10 минут. Питание электропривода осуществляется от сети переменного тока 380В 50 Гц. |
||||||||||||||||||||||||||||||||||||||||
Параметры задвижки клиновой 30ч939р Ду150 Ру16:
|
Задвижка клиновая 30ч939р (аналог МЗВ) Ду150 Ру16 фланцевая, клин - двухдисковый, с ISO-фланцем, невыдвижным шпинделем, с колонкой управления F10 (ОСТ тип А, Б) L=800, электроприводом MT-N-020EM-O1-380VAC-У1 380В, цвет - синий (GVWN1414E-2W-F) |
|||||||||||||||||||||||||||||||||||||||

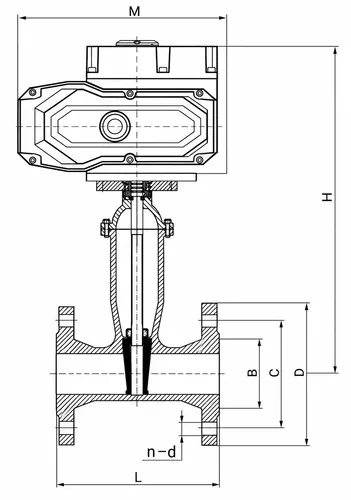

Габаритные и установочные размеры задвижки клиновой 30ч939р Ду150 Ру16 с электроприводом MT-N-020EM-O1-380VAC-У1:
|
Эскиз задвижки клиновой 30ч939р Ду150 Ру16 |
|||||||||||||||||||||||||||||||||||||||
Материалы задвижки клиновой 30ч939р Ду150 Ру16:
|

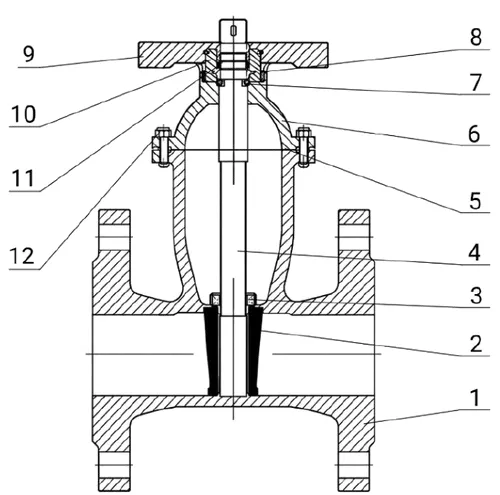

Эскиз материалов задвижки клиновой 30ч939р Ду150 Ру16 |
|||||||||||||||||||||||||||||||||||||||
Параметры электропривода MT-N-020EM-O1-380VAC-У1:
|

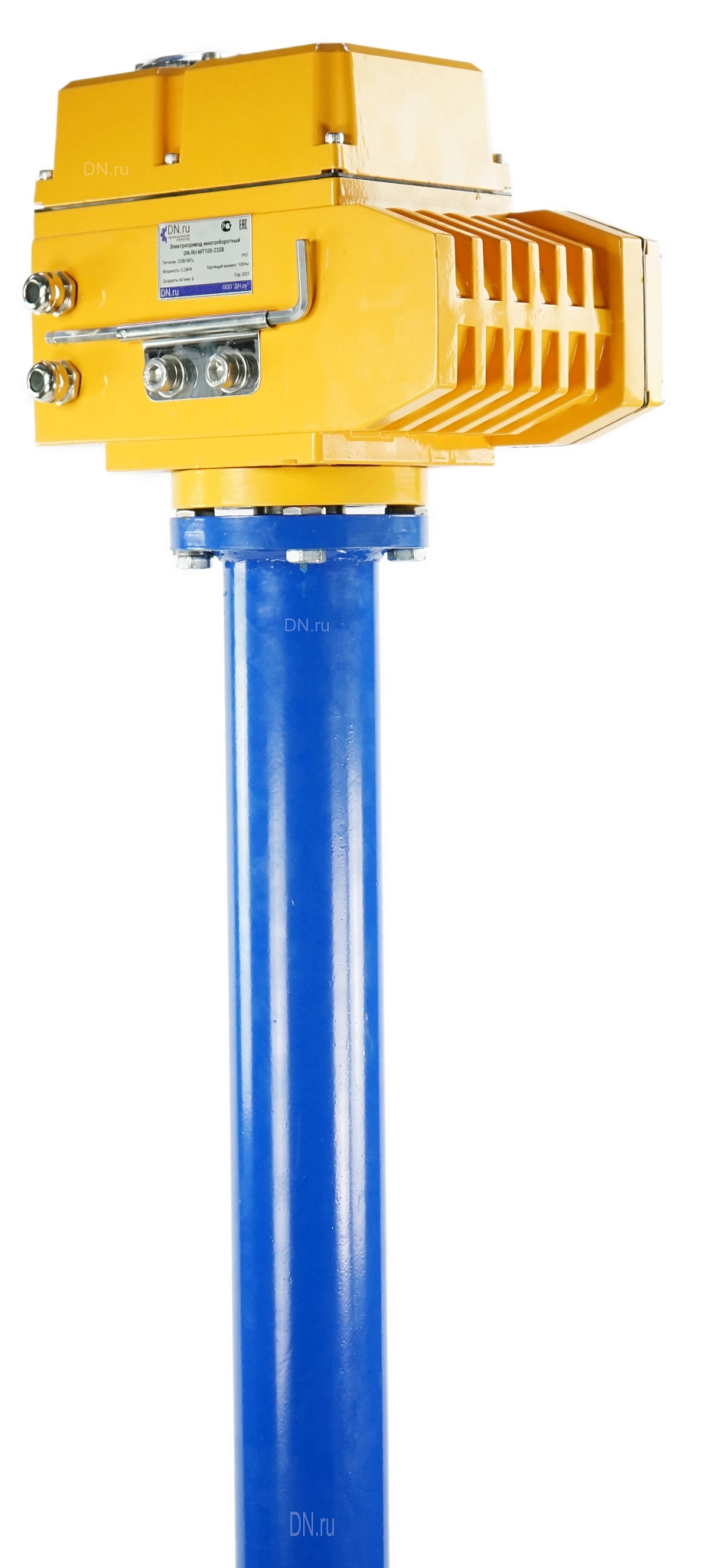

Электропривод MT-N-020EM-O1-380VAC-У1 |
|||||||||||||||||||||||||||||||||||||||
Габаритные и установочные размеры электропривода MT-N-020EM-O1-380VAC-У1:
|
Эскиз электропривода MT-N-020EM-O1-380VAC-У1 |
|||||||||||||||||||||||||||||||||||||||
