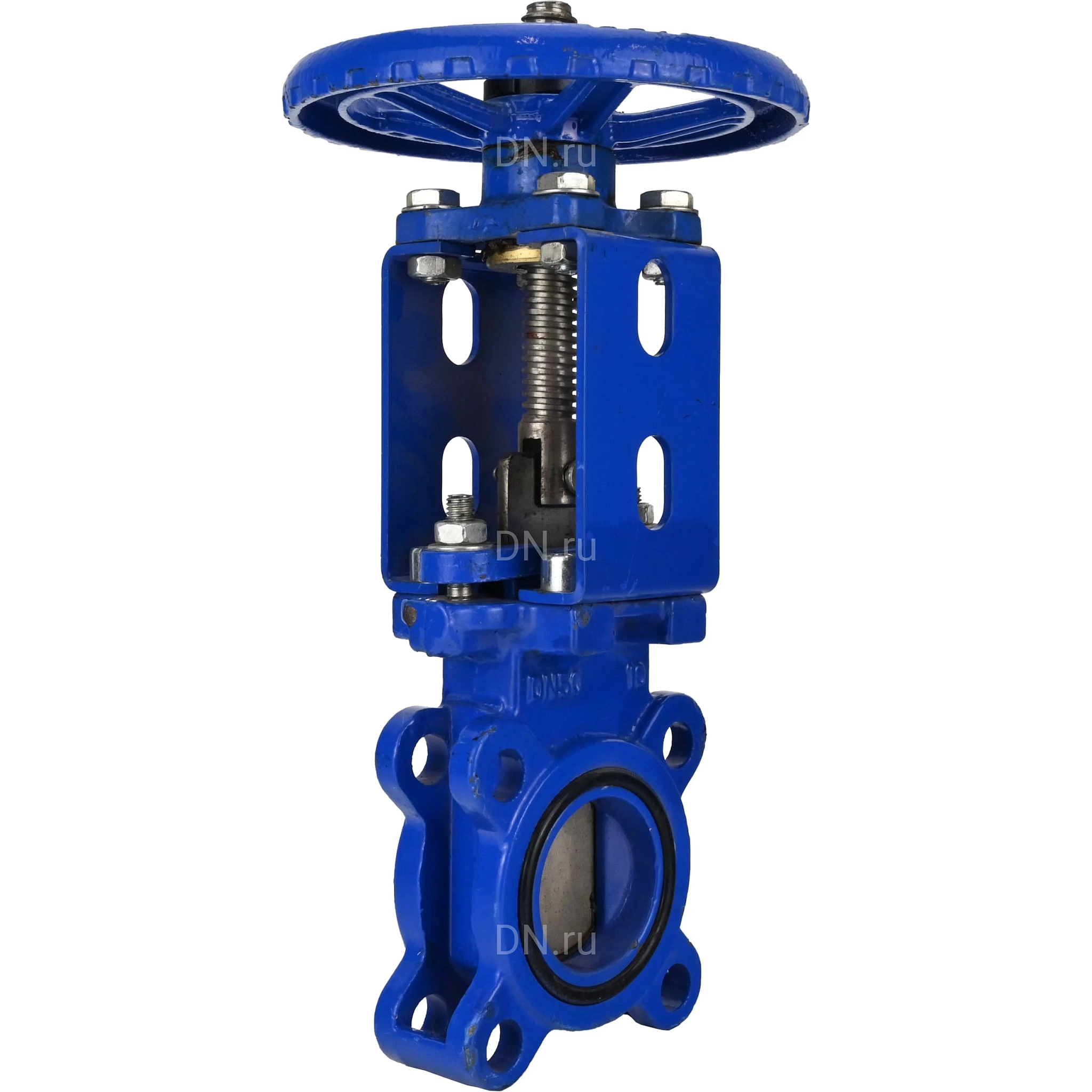

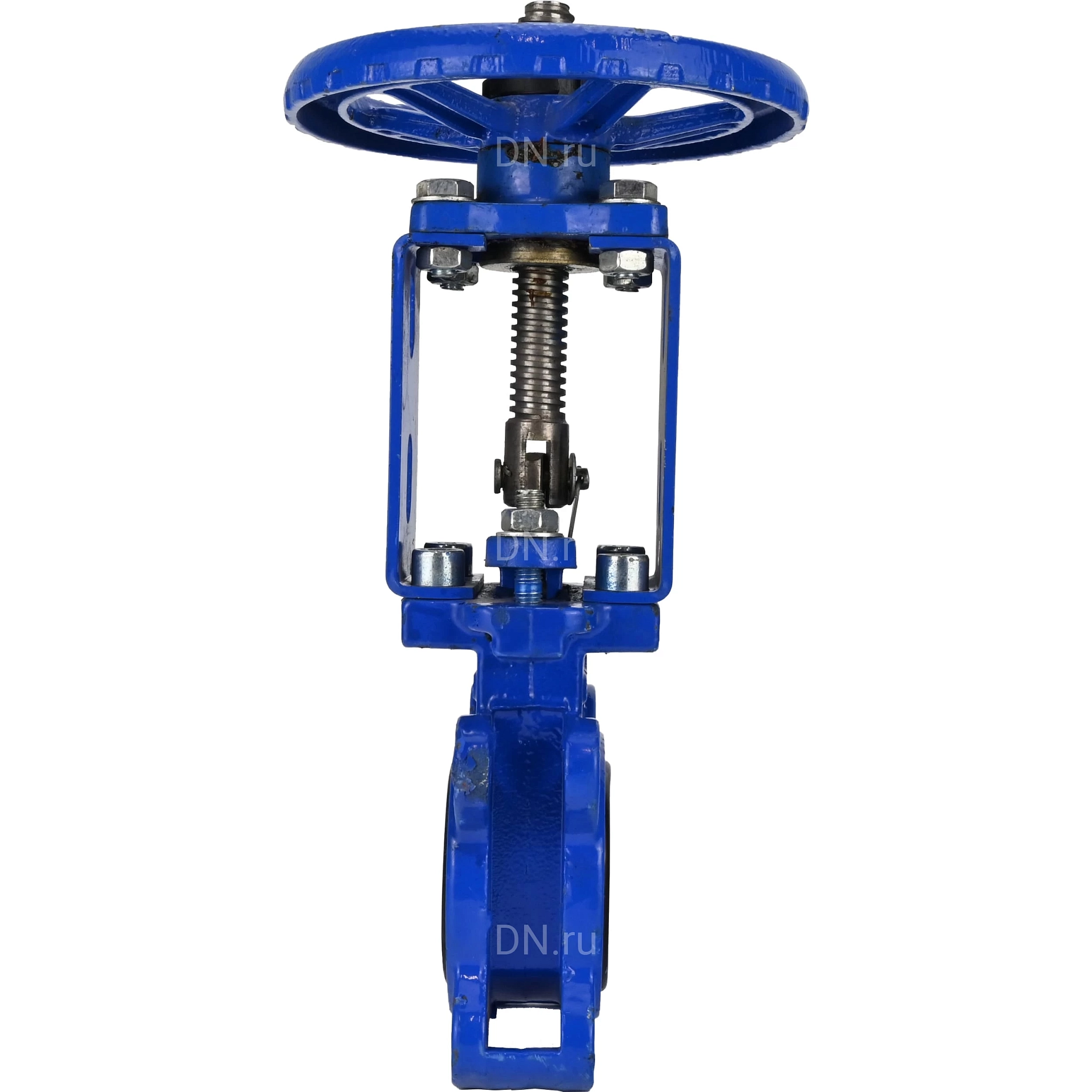

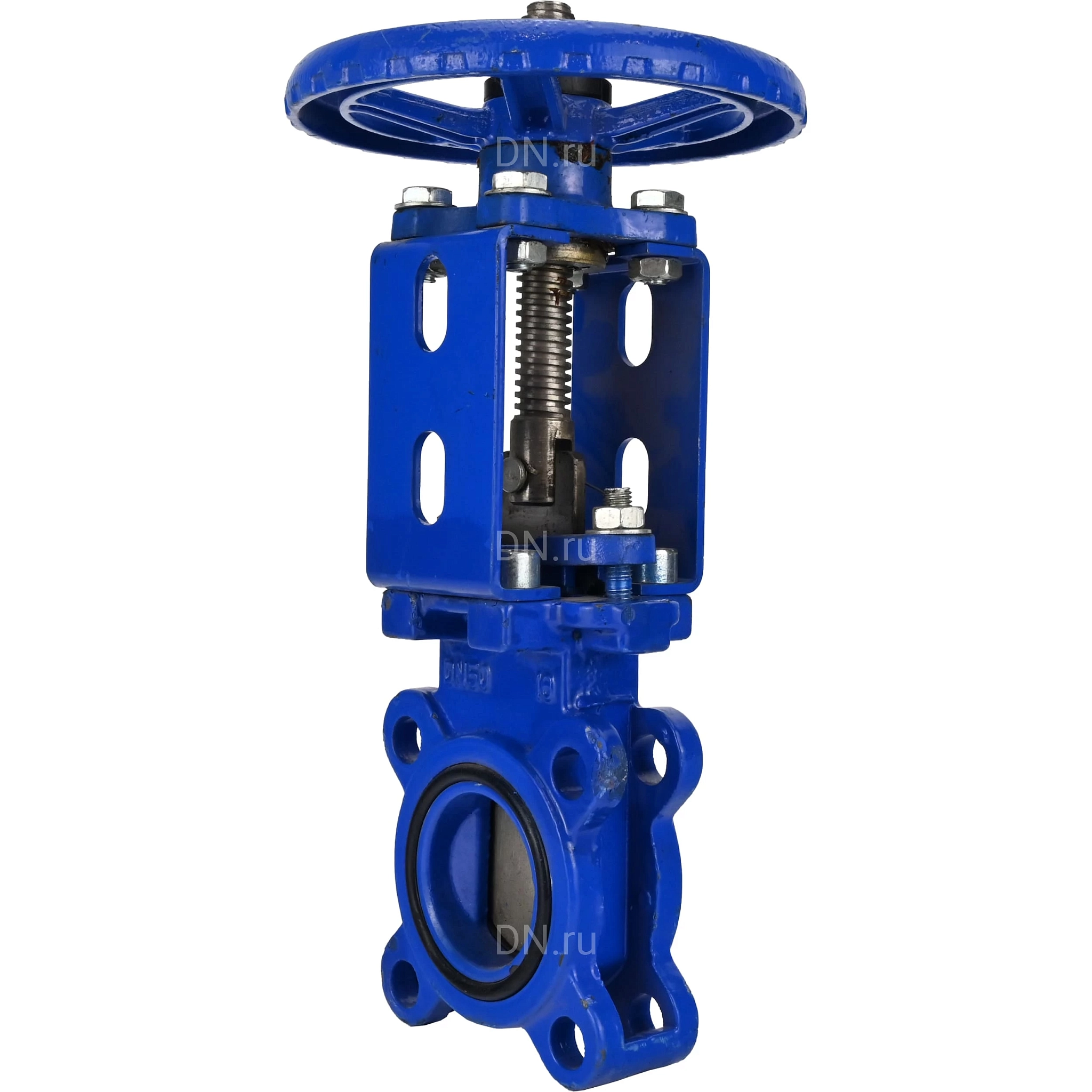

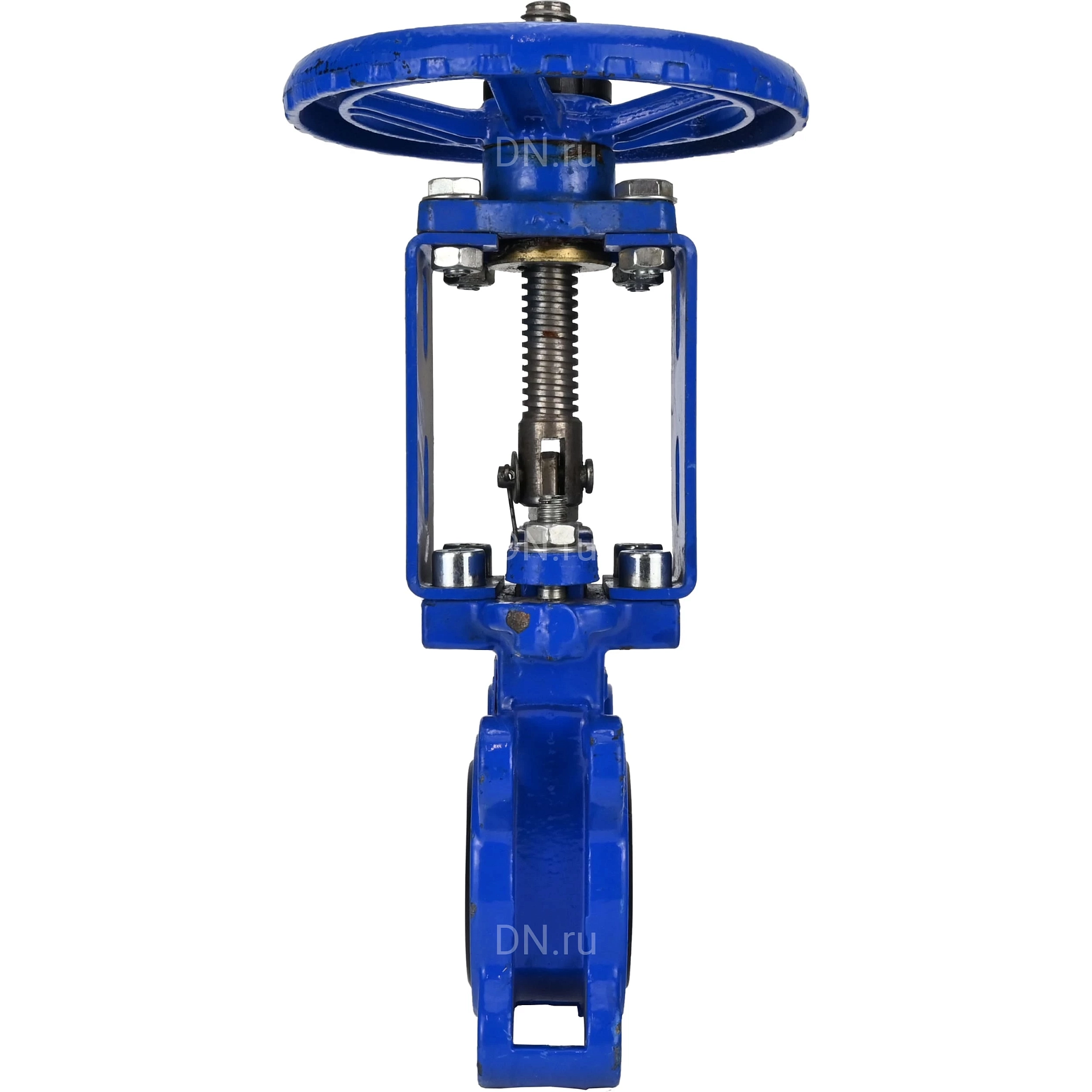

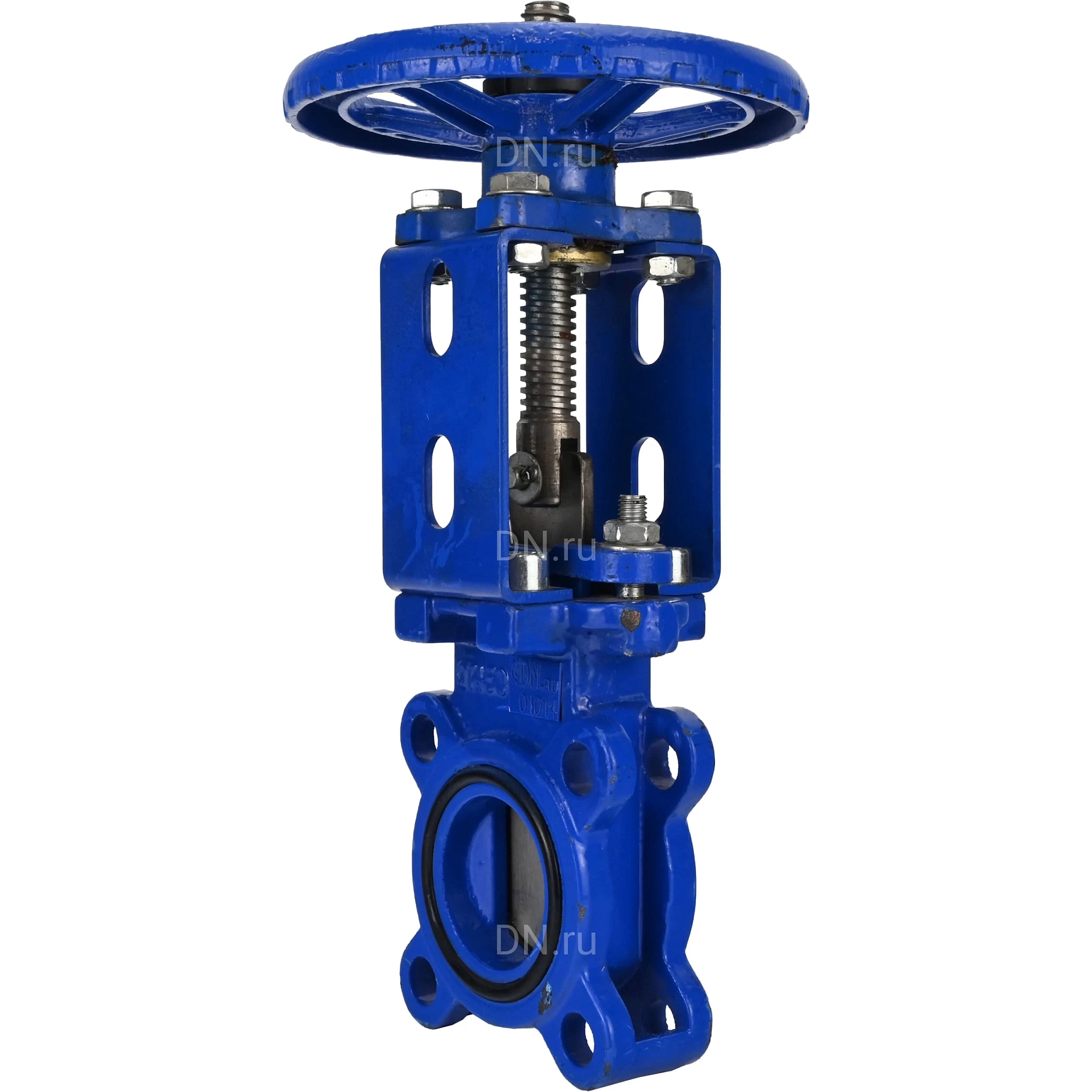

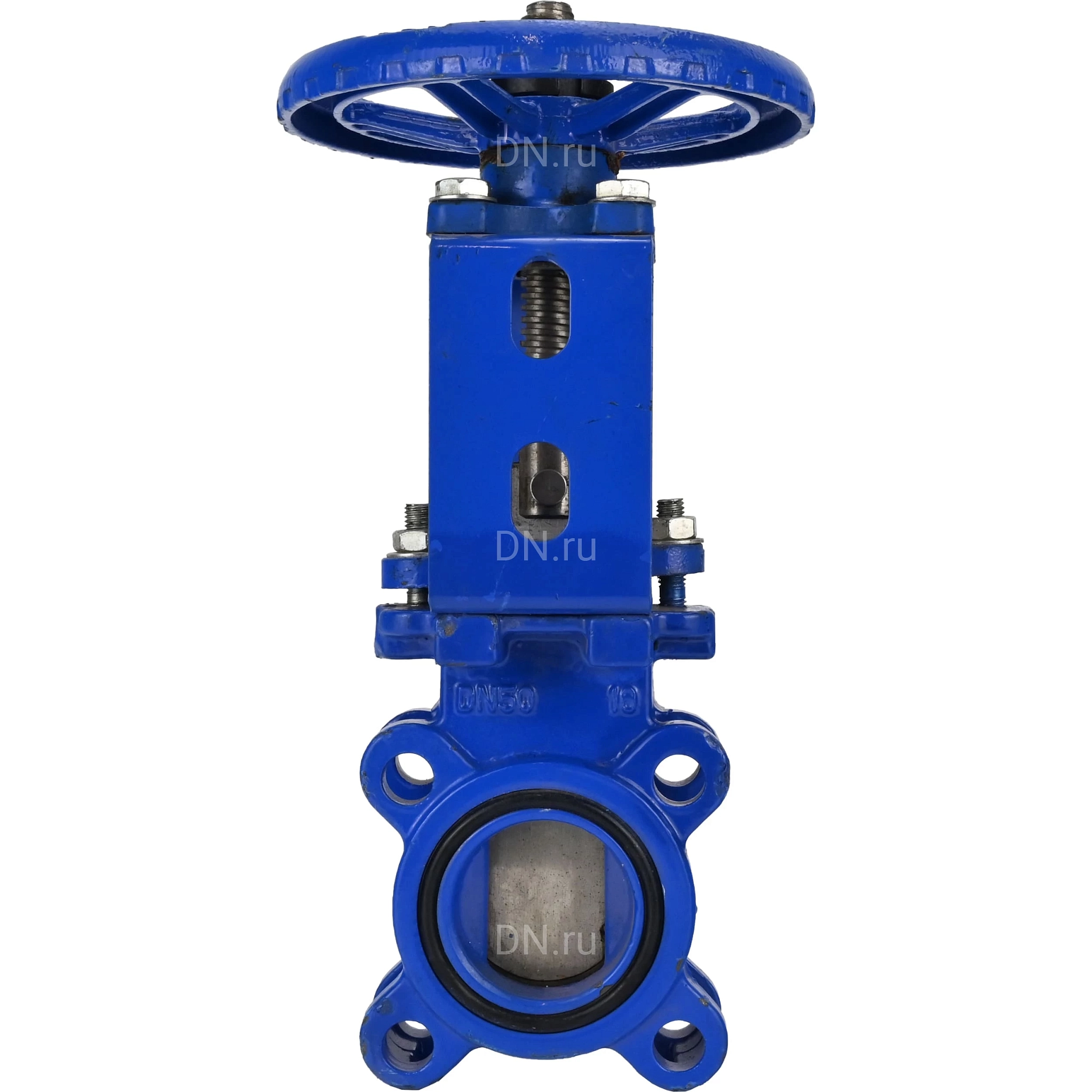

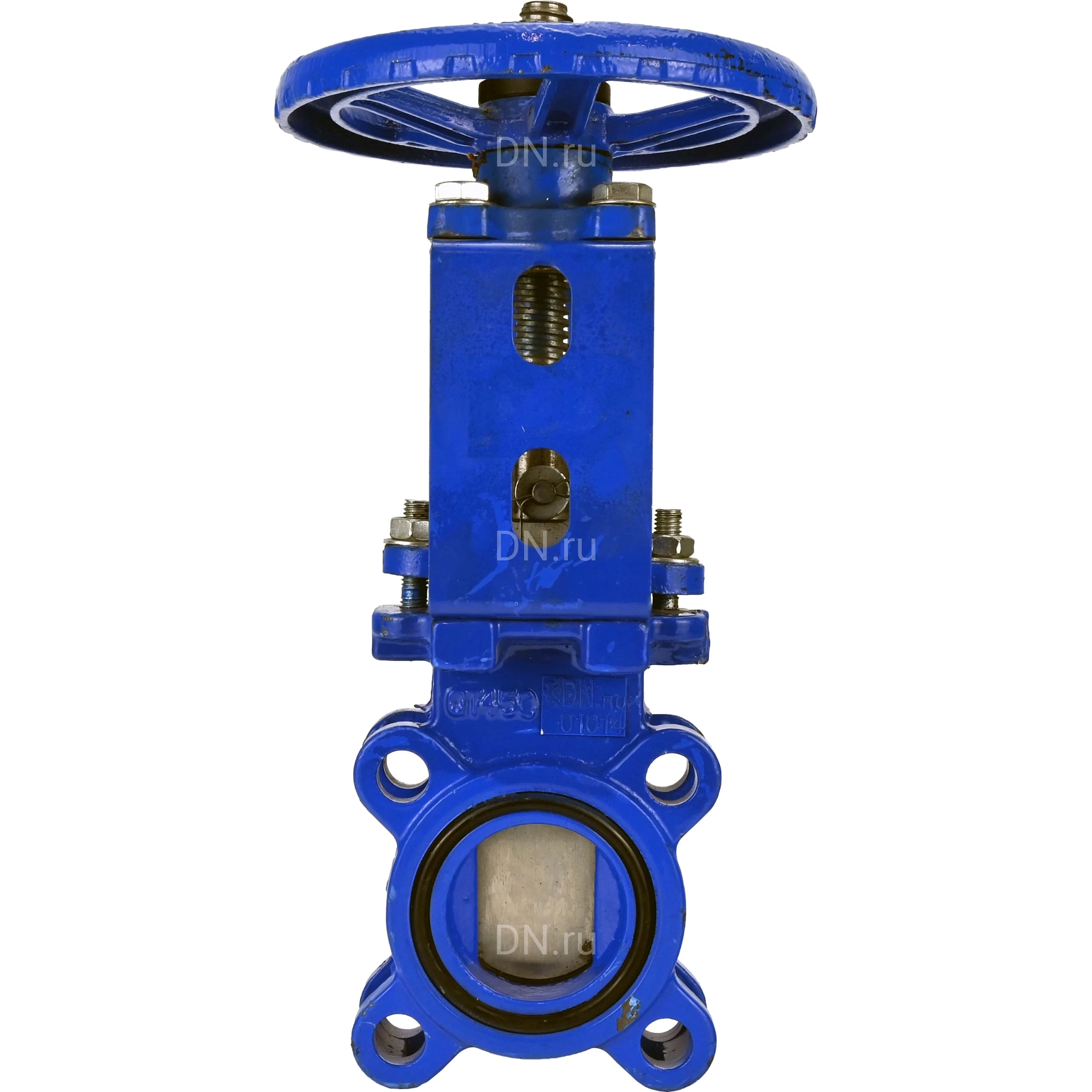

Задвижка шиберная Ду100 Ру10 WENZ двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал (GVKR1331N-2W-Fb-S)

Наличие: Красноярск

Артикул: D040-07906

Страна производитель: Россия

от 28 118.56 ₽/шт

Получить предложение

К заявке

Остались вопросы по продукции?

Нашли дешевле?

Помощь с выбором

Подобрать аналог

Описание

Характеристики

Описание

Задвижка шиберная предназначена для полного перекрытия или регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и промышленных трубопроводах.

Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. Закрытие задвижки происходит при вращении штурвала по часовой стрелке, открытие — при вращении штурвала против часовой стрелки.

Общие параметры задвижки шиберной GVKR1331N-2W-Fb-S Ду100 Ру10 WENZ:

Тип задвижки - Шиберная
Диаметр номинальный DN - 100 мм
Давление номинальное PN - 10/16 бар
Максимальное рабочее давление Рр - 10 бар
Температура рабочей среды - от -30°С до + 100°С
Тип присоединения - межфланцевый
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина - 51 мм
Класс материала корпуса - чугун
Управление - ручное/штурвал/маховик
Конструкция шпинделя - выдвижной
Тип уплотнения - NBR
Вес - 11 кг
Страна производитель - Россия

Задвижка шиберная Ду100 Ру10 WENZ двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал (GVKR1331N-2W-Fb-S)

Габаритные и установочные размеры задвижки шиберной GVKR1331N-2W-Fb-S Ду100 Ру10 WENZ:

DN - 100 мм
L - 51 мм
D - 220 мм
D1 - 180 мм
D2 - 156 мм
D0 - 240 мм
H1 - 355 мм
T - 12 мм
d - 18 мм
n - 6 шт
H - 570 мм
N-Th - 4-М16 мм

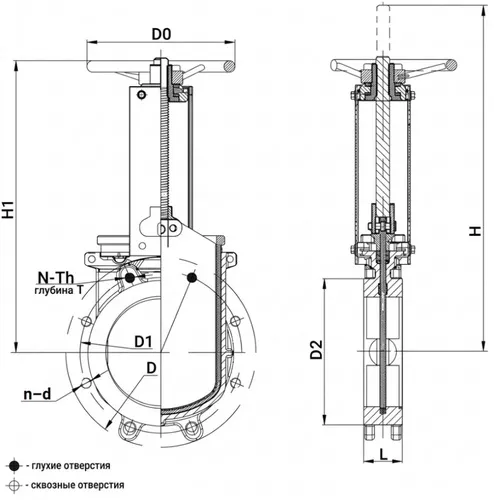

Эскиз задвижки шиберной GVKR1331N-2W-Fb-S Ду100 Ру10 WENZ

Материалы задвижки шиберной GVKR1331N-2W-Fb-S Ду100 Ру10 WENZ:

№	Наименование детали	Материал
1	Корпус	чугун GGG40 (аналог ВЧ40)
2	Седловое уплотнение	NBR
3	Шибер	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Уплотнение направляющей	PTFE
5	Набивка	PTFE
6	Сальник	углеродистая сталь WCB (аналог 25Л)
7	Штифт	сталь 45
8	Патрон	углеродистая сталь WCB (аналог 25Л)
9	Шпиндель	нержавеющая сталь 2Cr13 (аналог ст.20Х13)
10	Стойка	сталь Q235 (аналог Ст3)
11	Верхняя пластина стойки	чугун HT200 (аналог СЧ20)
12	Подшипник	сталь GCr15 (аналог ШХ15)
13	Гайка	латунь
14	Крышка	сталь Q235 (аналог Ст3)
15	Штурвал	чугун GGG40 (аналог ВЧ40)

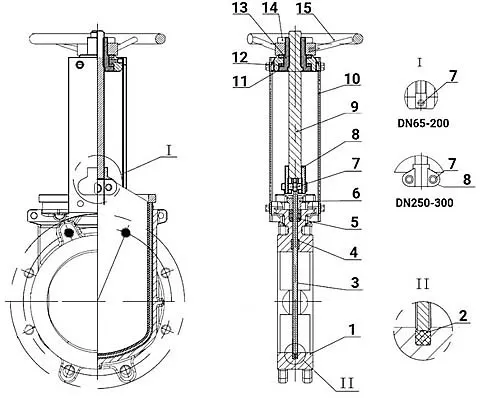

Эскиз материалов задвижки шиберной GVKR1331N-2W-Fb-S Ду100 Ру10 WENZ

Характеристики

Страна производитель

Россия

Тип присоединения

межфланцевый

Уплотнение

NBR

Класс материала корпуса

чугун

Тип управления

ручной

Серия

GVKR

Строительная длина

51 мм

Давление условное

10/16 бар

Диаметр условный

Ду100 мм

Тип задвижки

Шиберная

Температура рабочей среды, max

100 ℃

Конструкция шпинделя

выдвижной

Наличие концевых выключателей

нет

Направление потока

двустороннего действия
