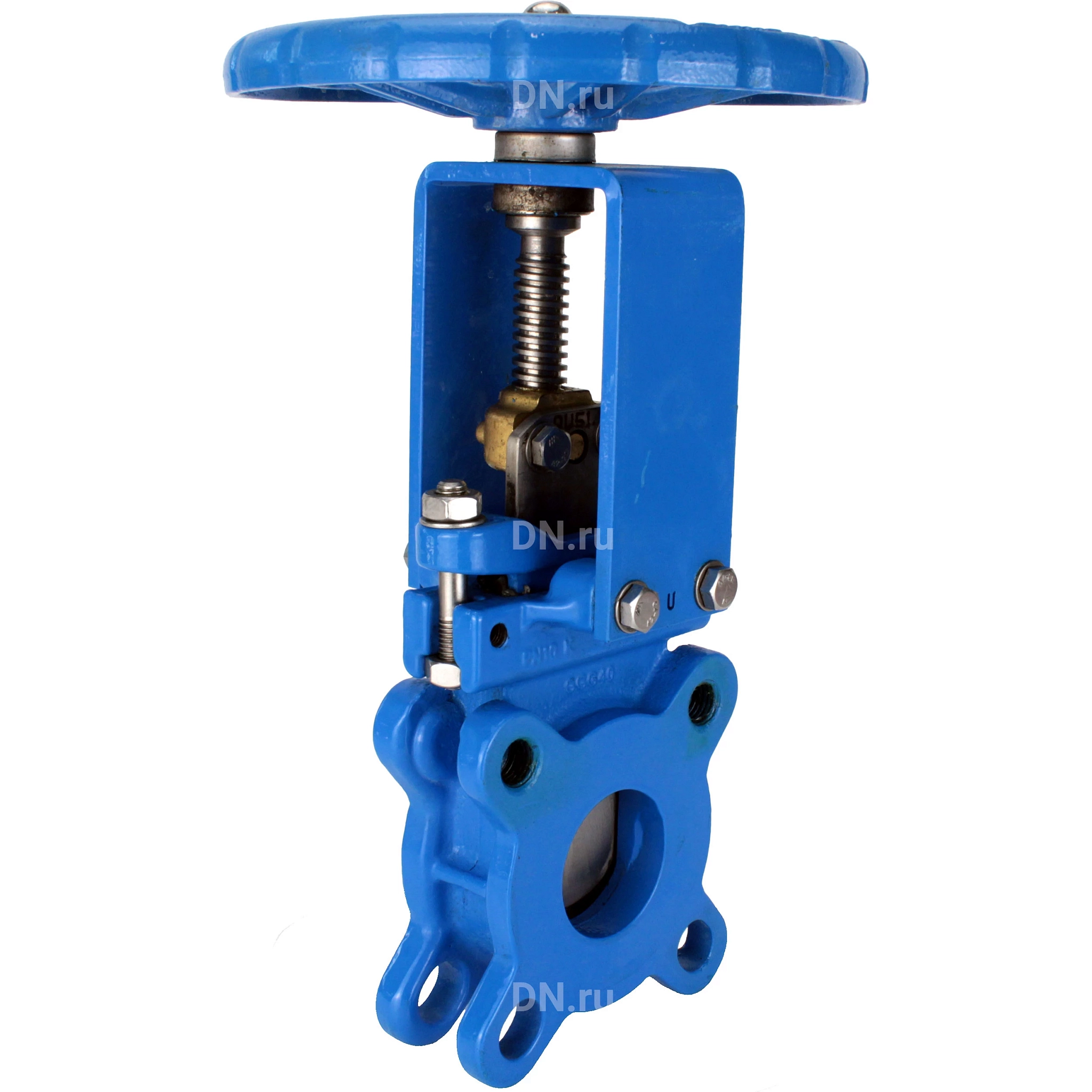

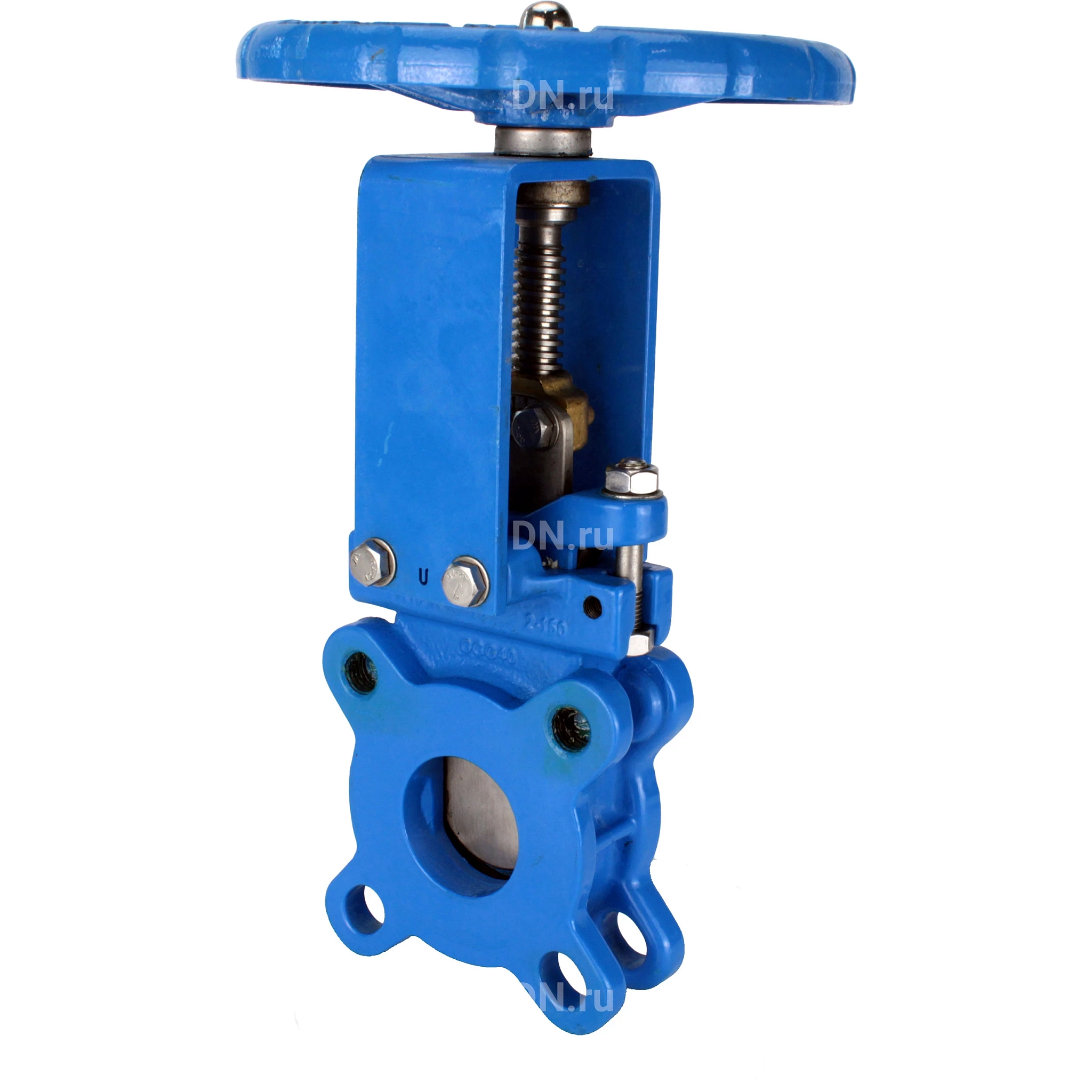

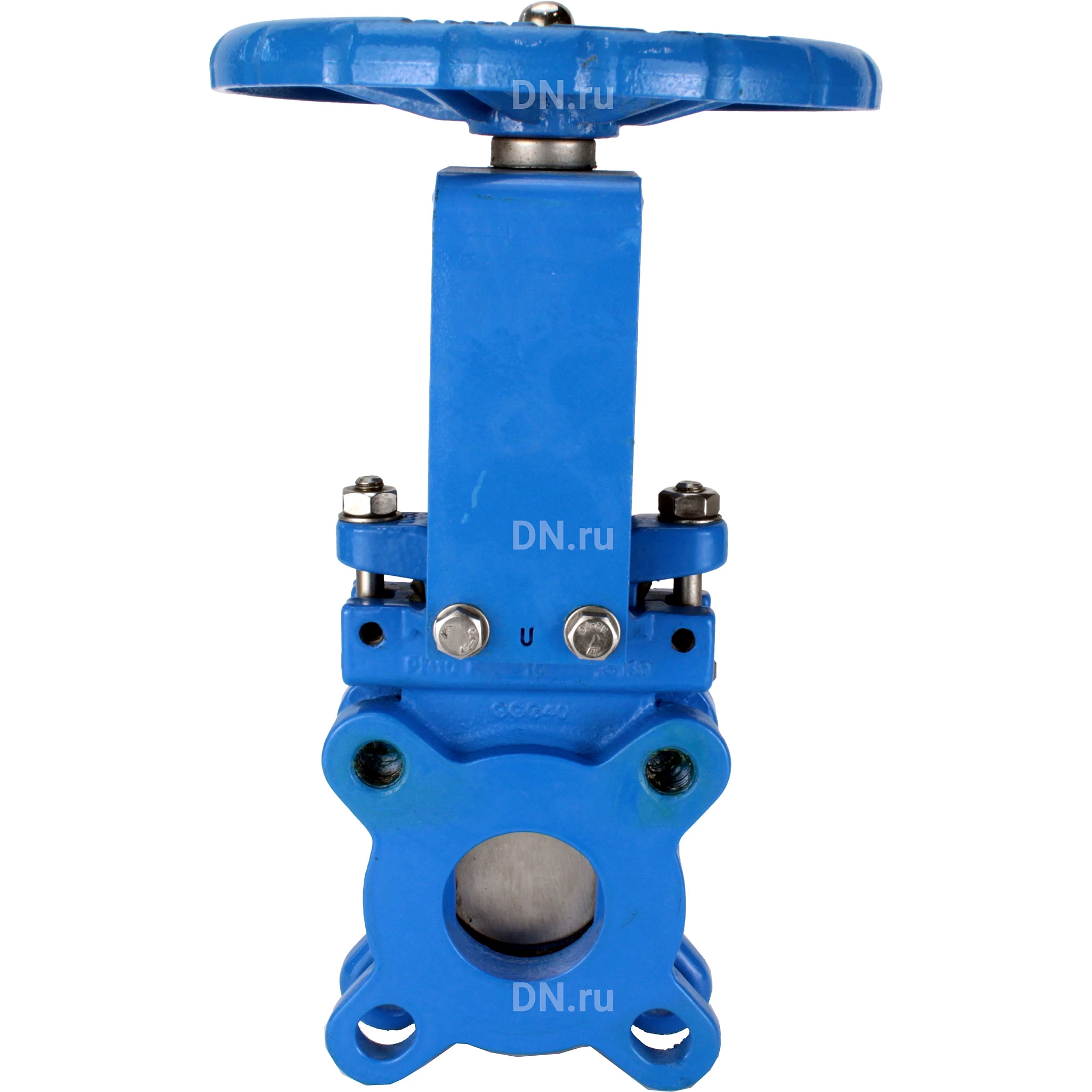

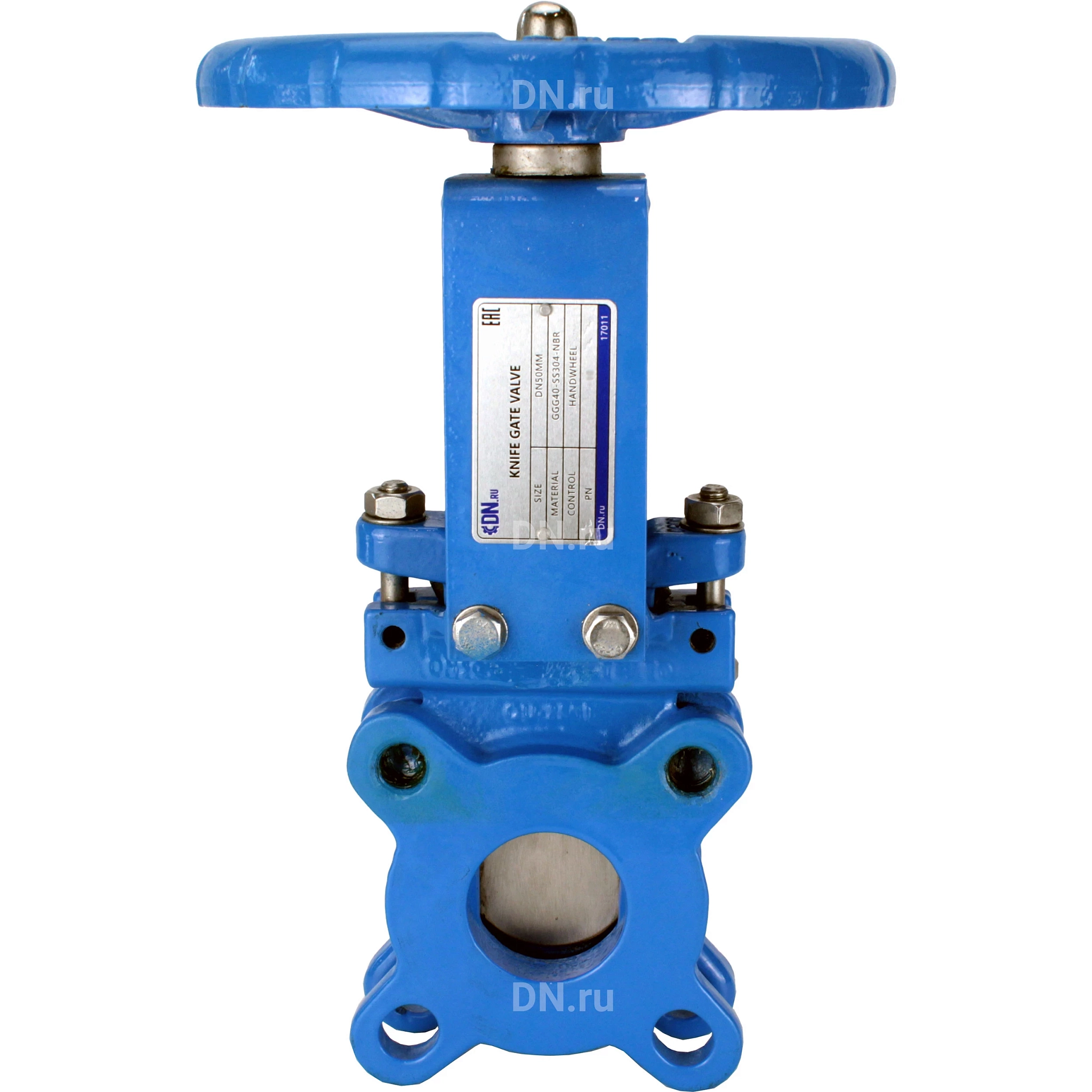

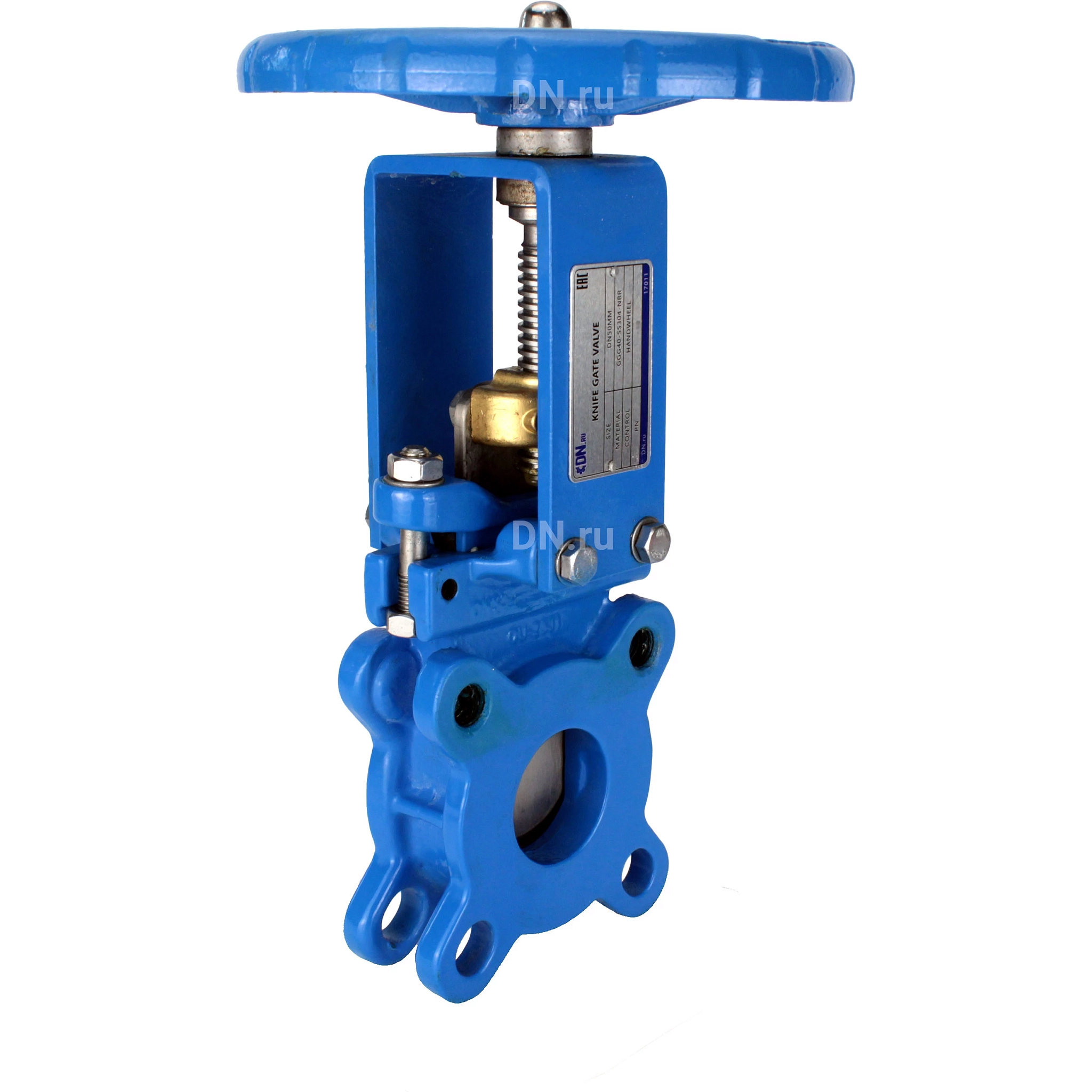

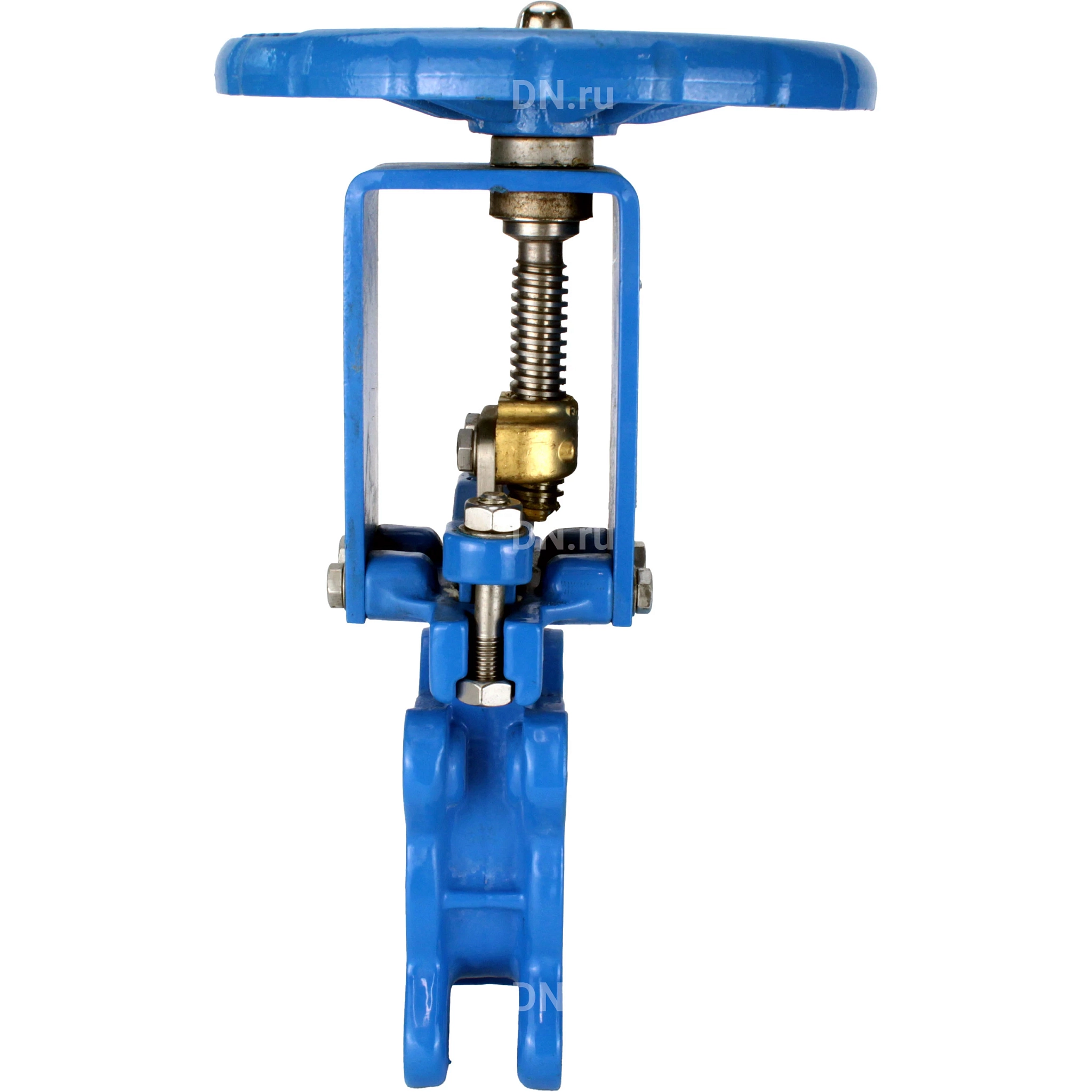

Задвижка шиберная Ду150 Ру10 WENZ двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал (GVKN1331N-2W-Fb-S)

Наличие: Красноярск

Артикул: D040-07896

Страна производитель: Россия

от 38 278.72 ₽/шт

Получить предложение

К заявке

Остались вопросы по продукции?

Нашли дешевле?

Помощь с выбором

Подобрать аналог

Описание

Характеристики

Описание

Задвижка шиберная предназначена для полного перекрытия или регулирования потока рабочей среды в системах отопления и водоснабжения (кроме систем питьевого водопровода) и промышленных трубопроводах. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. Закрытие задвижки происходит при вращении штурвала по часовой стрелке, открытие — при вращении штурвала против часовой стрелки.

Общие параметры задвижки шиберной GVKN1331N-2W-Fb-S Ду150 Ру10 WENZ:

Тип задвижки - Шиберная
Диаметр номинальный DN - 150 мм
Давление номинальное PN - 10/16 бар
Максимальное рабочее давление Рр - 10 бар
Тип присоединения - межфланцевый
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
Материал запорного органа - нержавеющая сталь
Строительная длина - 57 мм
Класс материала корпуса - чугун
Управление - ручное/штурвал/маховик
Конструкция шпинделя - невыдвижной
Тип уплотнения - NBR
Вес - 18 кг
Страна производитель - Россия

Задвижка шиберная Ду150 Ру10 WENZ двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал (GVKN1331N-2W-Fb-S)

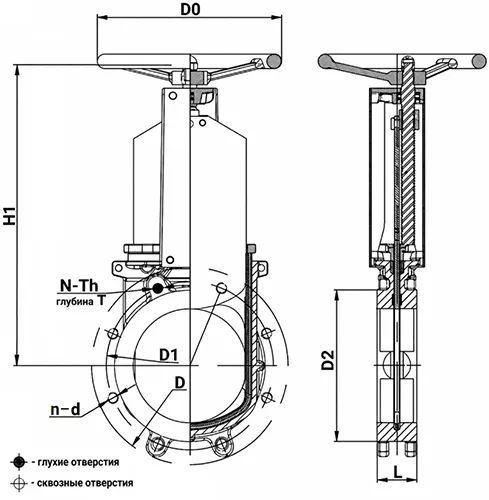

Габаритные и установочные размеры задвижки шиберной GVKN1331N-2W-Fb-S Ду150 Ру10 WENZ:

DN - 150 мм
L - 57 мм
D - 285 мм
D1 - 240 мм
D2 - 211 мм
D0 - 280 мм
H1 - 447 мм
T - 14 мм
d - 23 мм
n - 6 шт
N-Th - 4-М20 мм

Эскиз задвижки шиберной GVKN1331N-2W-Fb-S Ду150 Ру10 WENZ

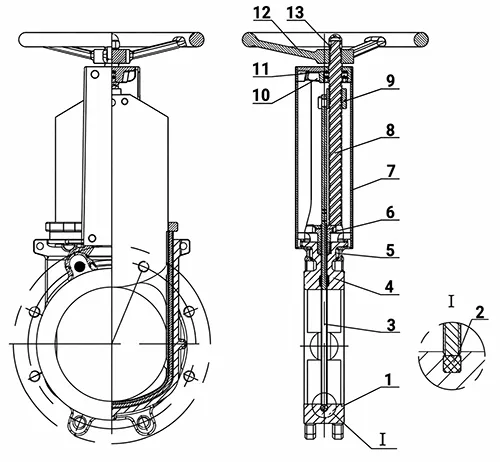

Материалы задвижки шиберной GVKN1331N-2W-Fb-S Ду150 Ру10 WENZ:

№ п/п	Наименование детали	Материал
1	Корпус	чугун GGG40 (аналог ВЧ40)
2	Седловое уплотнение	NBR
3	Шибер	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Уплотнение направляющей	PTFE
5	Набивка	PTFE
6	Прижимной фланец сальника	сталь WCB (аналог 25Л)
7	Стойка	сталь Q235 (аналог Ст3)
8	Шпиндель	нержавеющая сталь 2Cr13 (аналог ст.20Х13)
9	Гайка	латунь
10	Пластина	чугун НТ200 (аналог СЧ20)
11	Подшипник	сталь GCr15 (аналог ШХ15)
12	Штурвал	чугун GGG40 (аналог ВЧ40)
13	Колпачок	сталь Q235 (аналог Ст3)

Эскиз материалов задвижки шиберной GVKN1331N-2W-Fb-S Ду150 Ру10 WENZ

Характеристики

Страна производитель

Россия

Тип присоединения

межфланцевый

Уплотнение

NBR

Класс материала корпуса

чугун

Тип управления

ручной

Серия

GVKN

Строительная длина

57 мм

Давление условное

10/16 бар

Диаметр условный

Ду150 мм

Тип задвижки

Шиберная

Температура рабочей среды, max

100 ℃

Конструкция шпинделя

невыдвижной

Наличие концевых выключателей

нет

Направление потока

двустороннего действия
