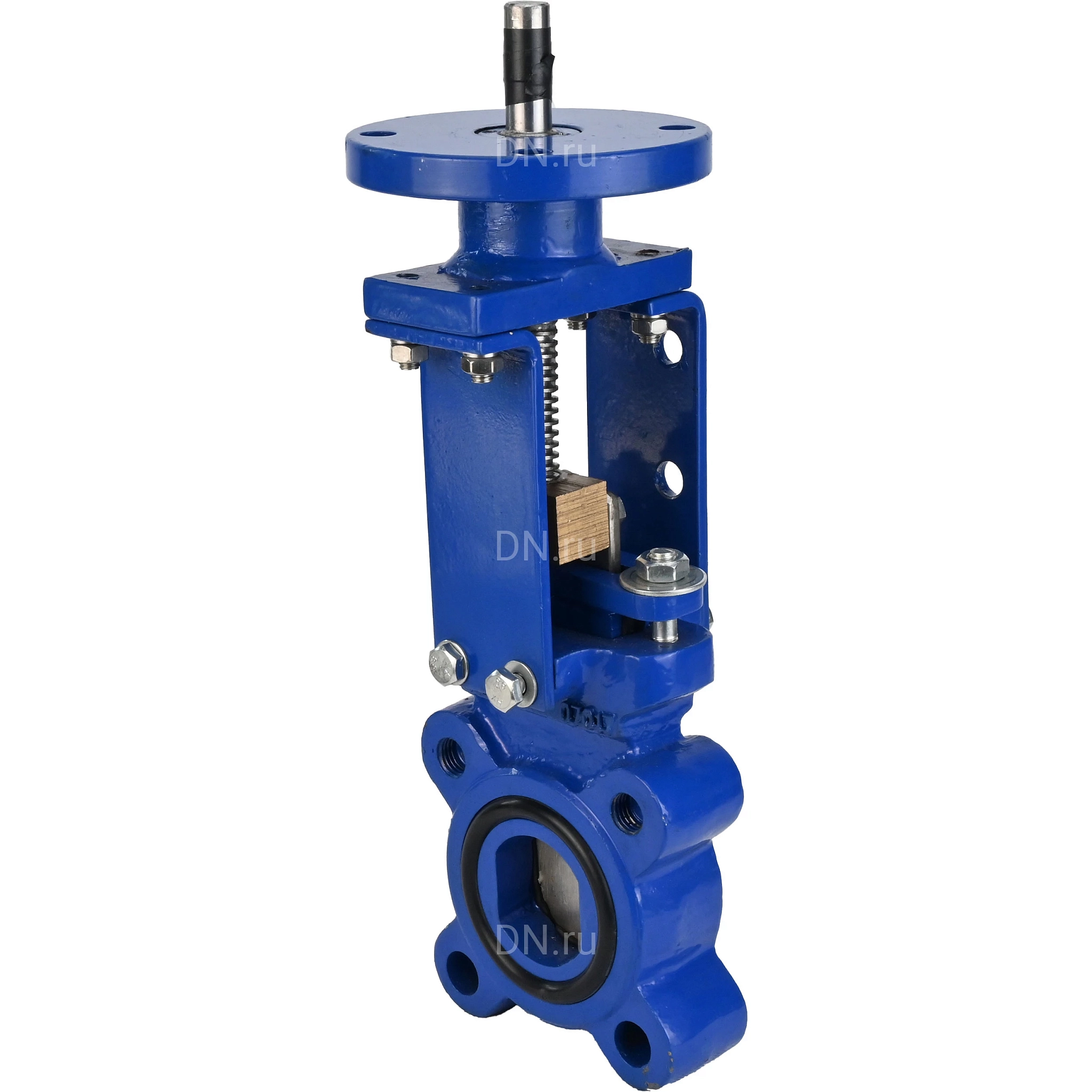

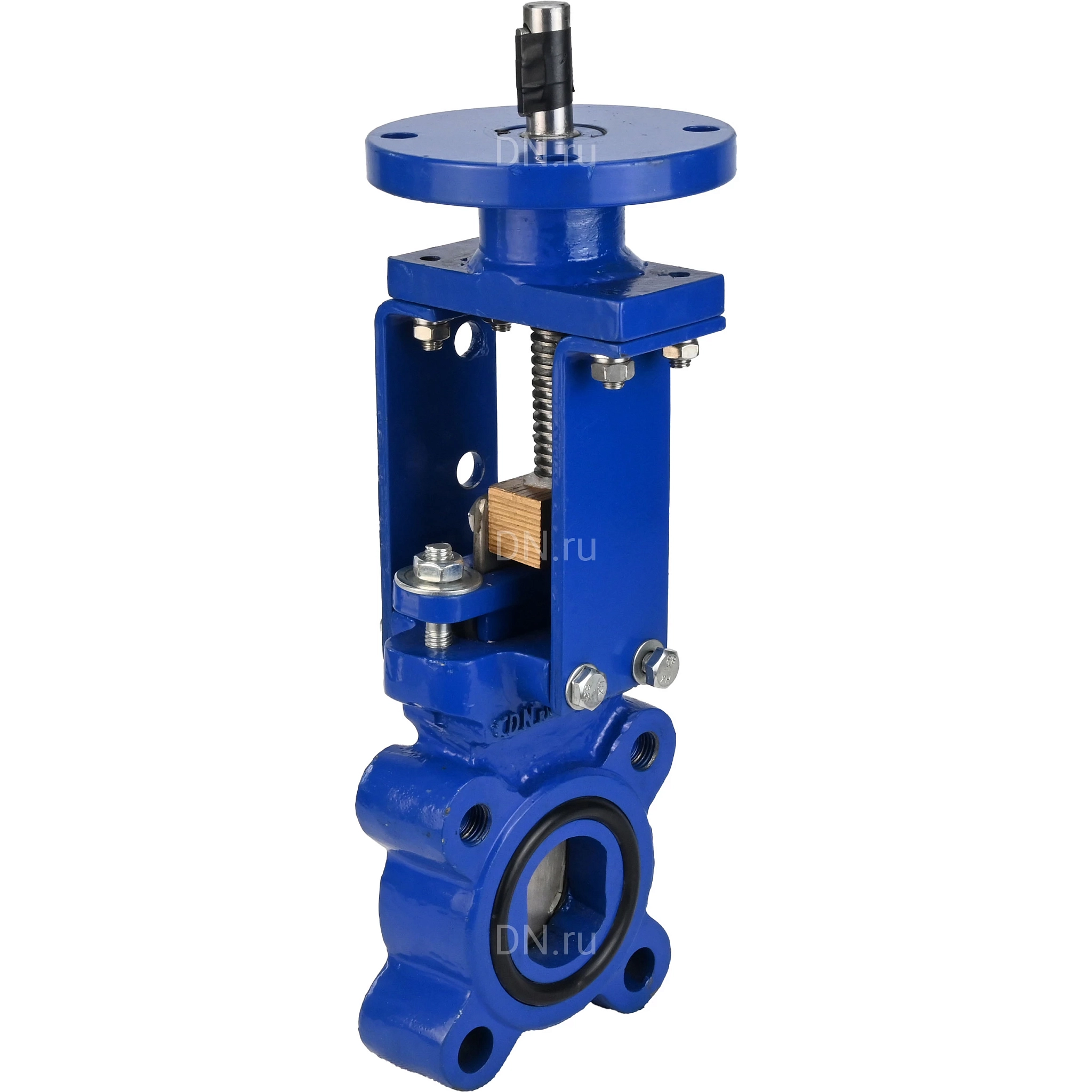

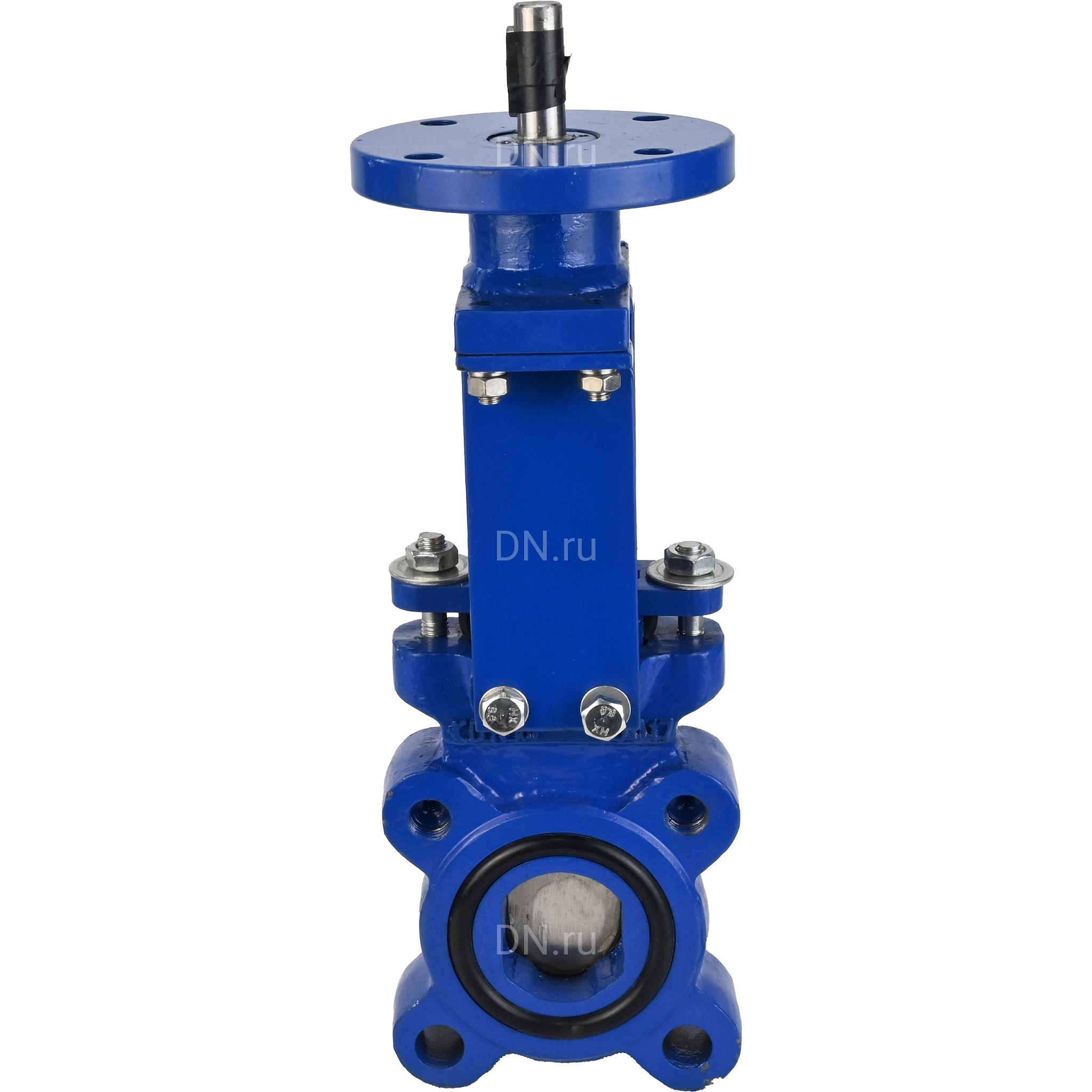

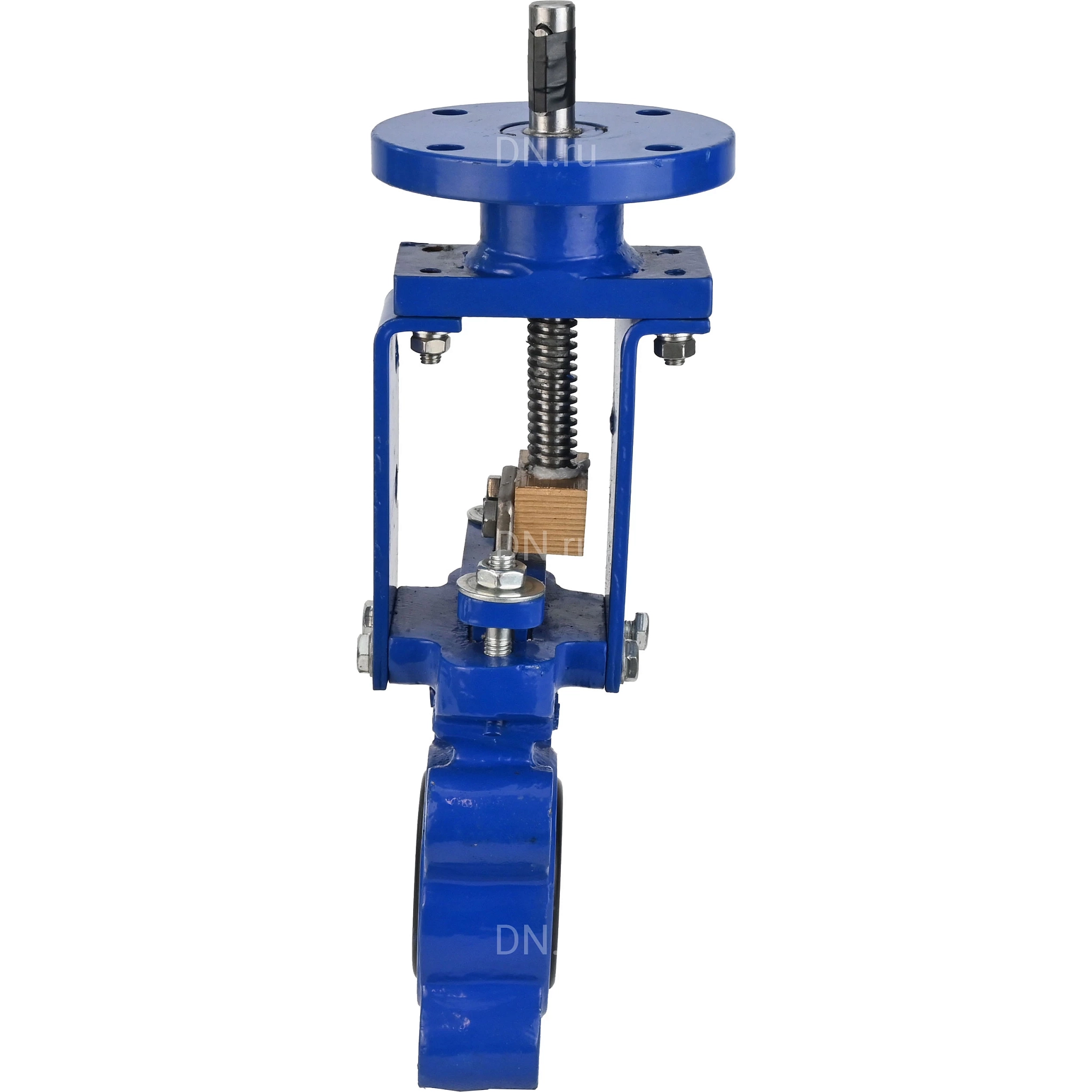

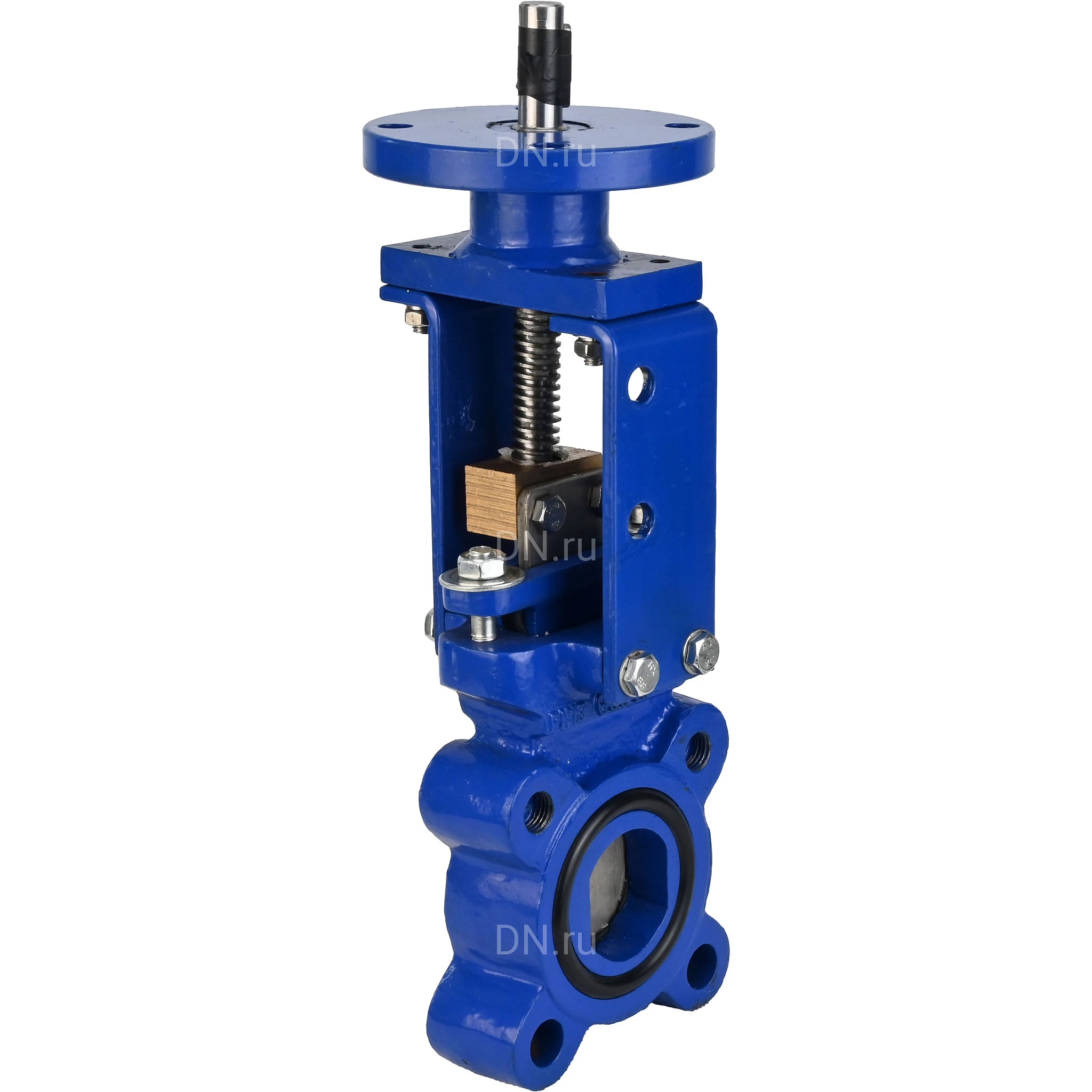

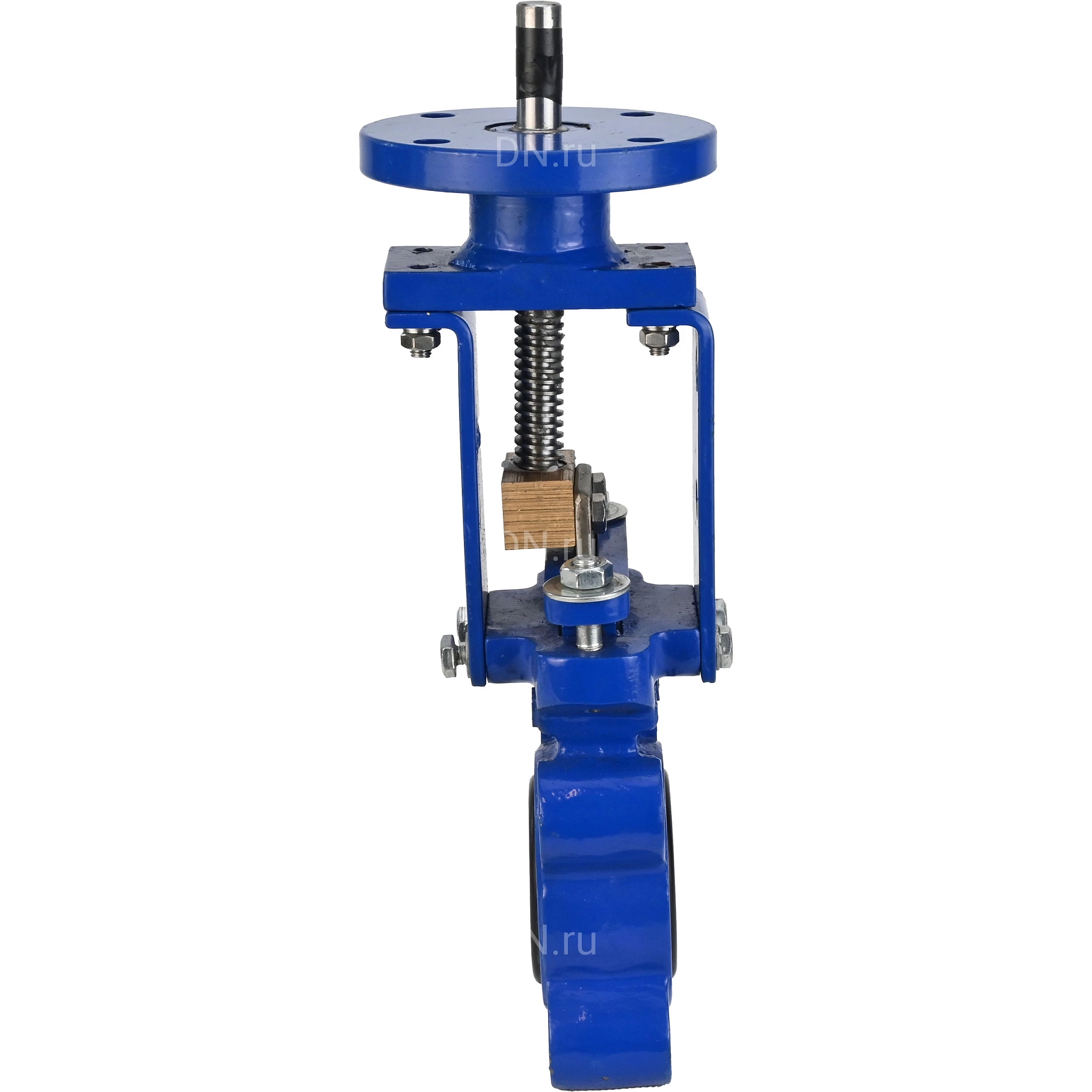

Задвижка шиберная Ду150 Ру10 WENZ двусторонняя, межфланцевая, шпиндель - голый невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, с ISO-фланцем (GVKN1331N-2W-Fb-ISO)

Наличие: Красноярск

Артикул: D040-07838

Страна производитель: Россия

от 57 571.80 ₽/шт

Получить предложение

К заявке

Остались вопросы по продукции?

Нашли дешевле?

Помощь с выбором

Подобрать аналог

Описание

Характеристики

Описание

Задвижка шиберная предназначена для полного перекрытия или регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и промышленных трубопроводах.

Общие параметры задвижки шиберной GVKN1331N-2W-Fb-ISO Ду150 Ру10 WENZ:

Тип задвижки - Шиберная
Давление номинальное PN - 10/16 бар
Максимальное рабочее давление Рр - 10 бар
ISO фланца арматуры - F10
Тип присоединения - межфланцевый
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
Материал запорного органа - нержавеющая сталь
Строительная длина - 57 мм
Класс материала корпуса - чугун
Управление - голый шток
Конструкция шпинделя - невыдвижной
Тип уплотнения - NBR
Вес - 17 кг
Страна производитель - Россия

Задвижка шиберная Ду150 Ру10 WENZ двусторонняя, межфланцевая, шпиндель - голый невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, с ISO-фланцем (GVKN1331N-2W-Fb-ISO)

Габаритные и установочные размеры задвижки шиберной GVKN1331N-2W-Fb-ISO Ду150 Ру10 WENZ:

DN - 150 мм
L - 57 мм
D - 285 мм
D1 - 240 мм
D2 - 211 мм
n - 6 шт
H1 - 490 мм
T - 14 мм
d - 23 мм
D3 - 125 мм
D4 - 102 мм
D5 - 70 мм
L1 - 48 мм
A - 6 мм
B - 20 мм
N-Th (* N - общее количество глухих отверстий с двух сторон) - 4-М20 мм
n1-Ød1 - 4 – Ø12 мм

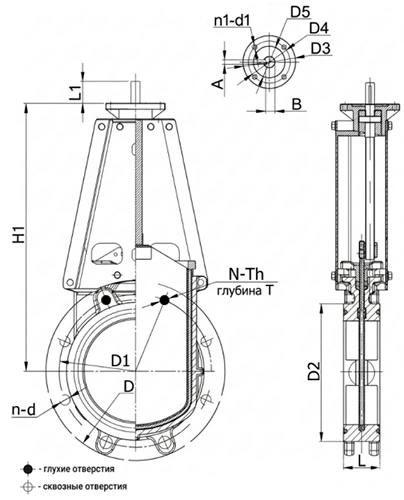

Эскиз задвижки шиберной GVKN1331N-2W-Fb-ISO Ду150 Ру10 WENZ

Материалы задвижки шиберной GVKN1331N-2W-Fb-ISO Ду150 Ру10 WENZ:

№	Наименование детали	Материал
1	Корпус	чугун GGG40 (аналог ВЧ40)
2	Седловое уплотнение	NBR
3	Шибер	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Уплотнение направляющей	PTFE
5	Набивка	PTFE
6	Прижимной фланец сальника	сталь WCB (аналог 25Л)
7	Гайка	латунь
8	Шпиндель	нержавеющая сталь 2Cr13 (аналог ст.20Х13)
9	Стойка	сталь Q235 (аналог Ст3)
10	Верхняя пластина стойки	чугун QT450 (аналог ВЧ45)
11	Подшипник	сталь GCr15 (аналог ШХ15)
12	Уплотнительное кольцо	NBR

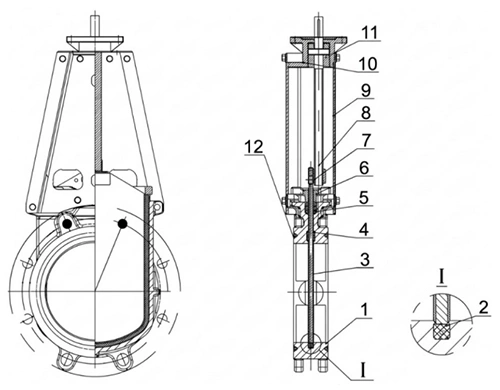

Эскиз материалов задвижки шиберной GVKN1331N-2W-Fb-ISO Ду150 Ру10 WENZ

Характеристики

Страна производитель

Россия

Тип присоединения

межфланцевый

Уплотнение

NBR

Класс материала корпуса

чугун

Тип управления

ручной

Серия

GVKN

Строительная длина

57 мм

Давление условное

10/16 бар

Диаметр условный

Ду150 мм

Тип задвижки

Шиберная

Температура рабочей среды, max

100 ℃

Конструкция шпинделя

невыдвижной

Наличие концевых выключателей

нет

Направление потока

двустороннего действия
