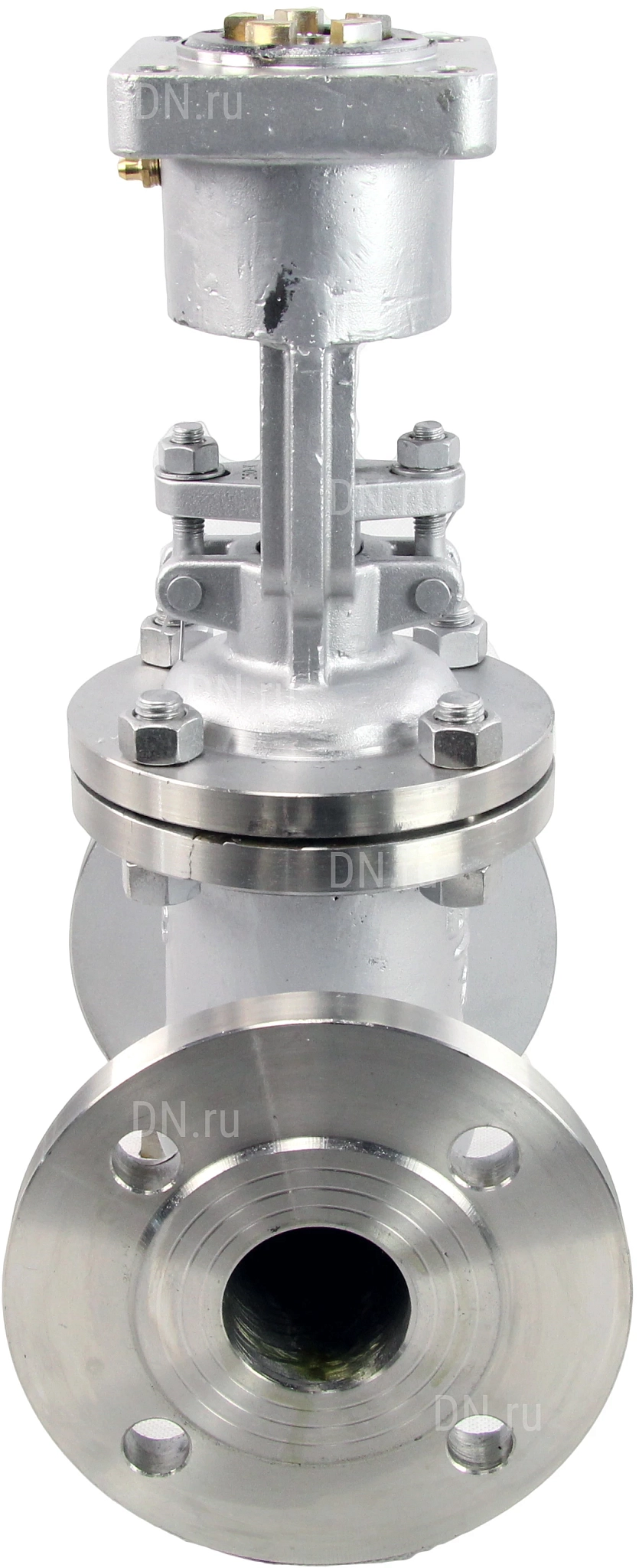

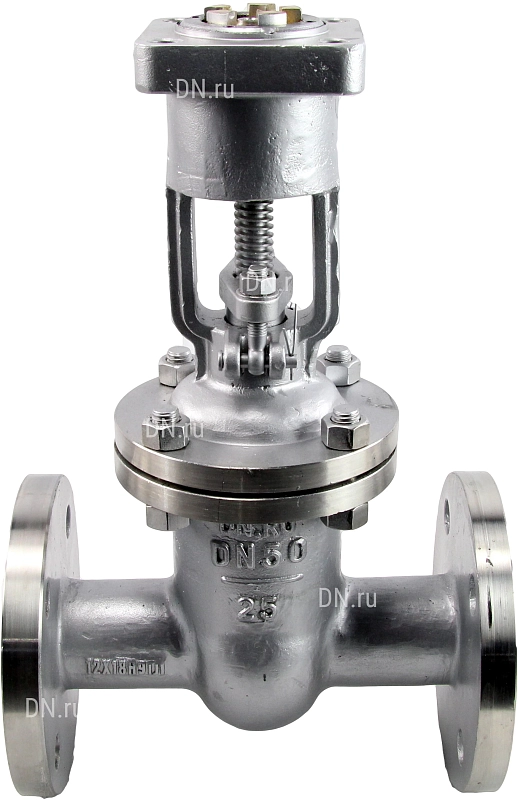

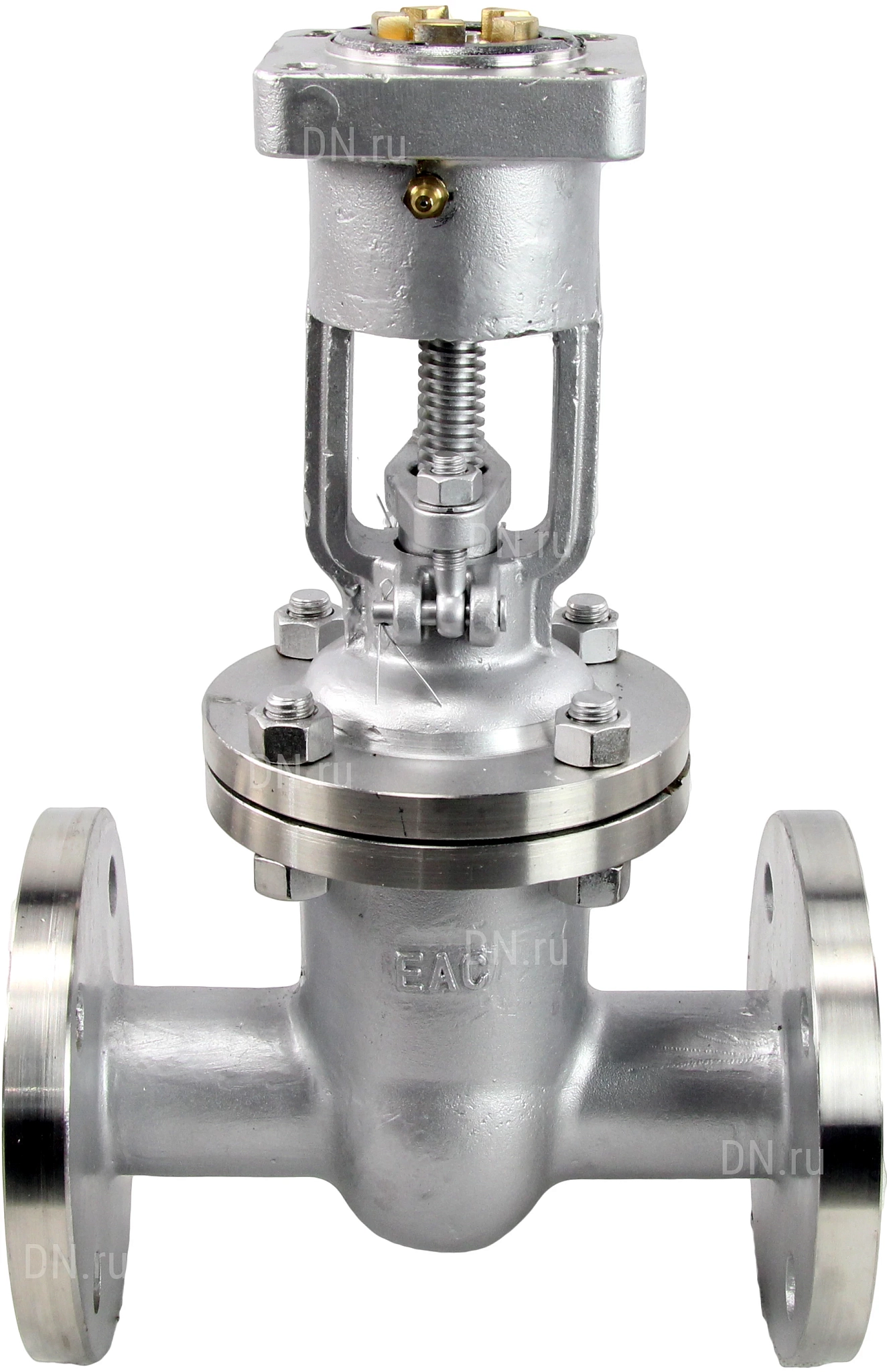

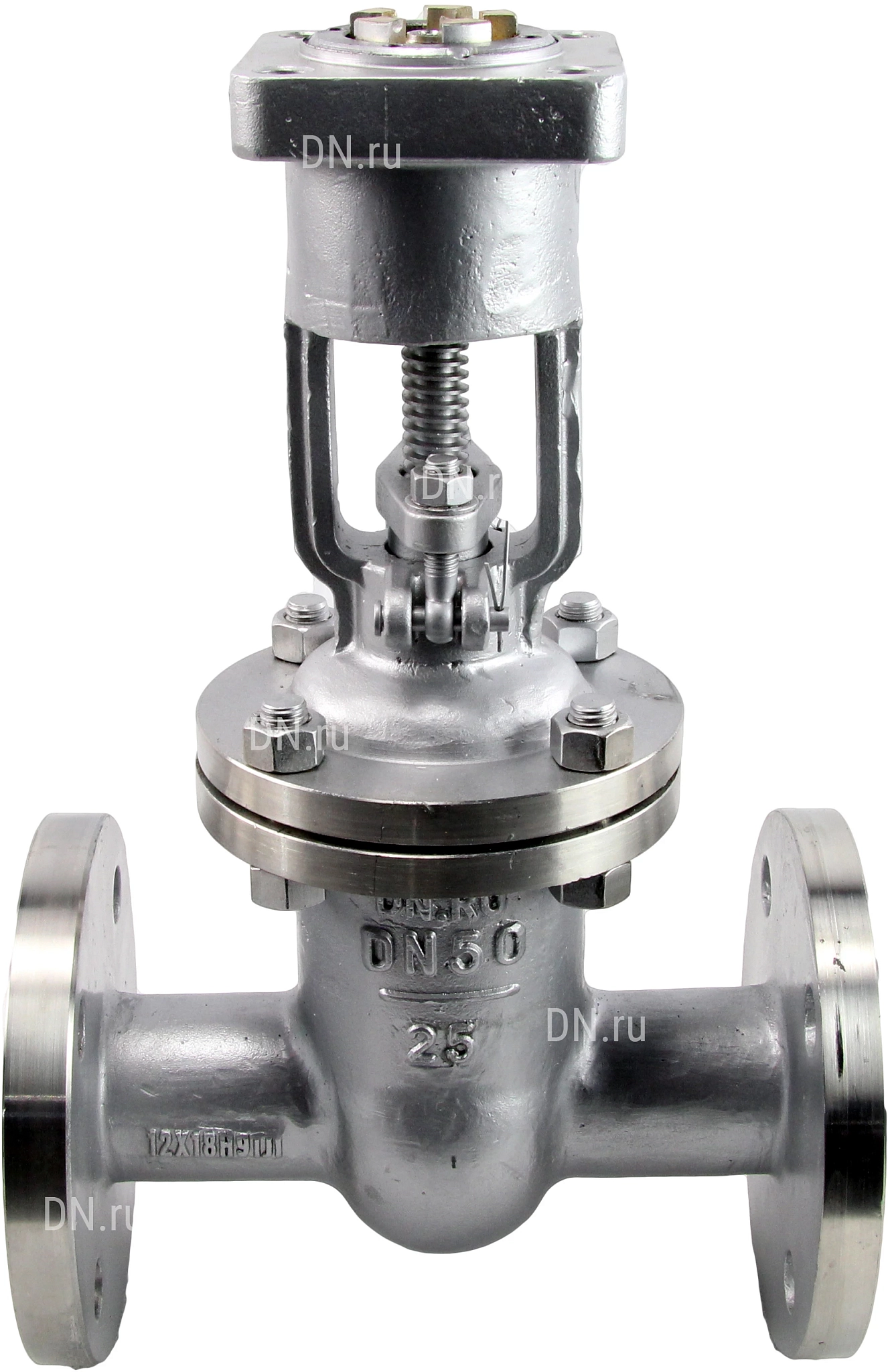

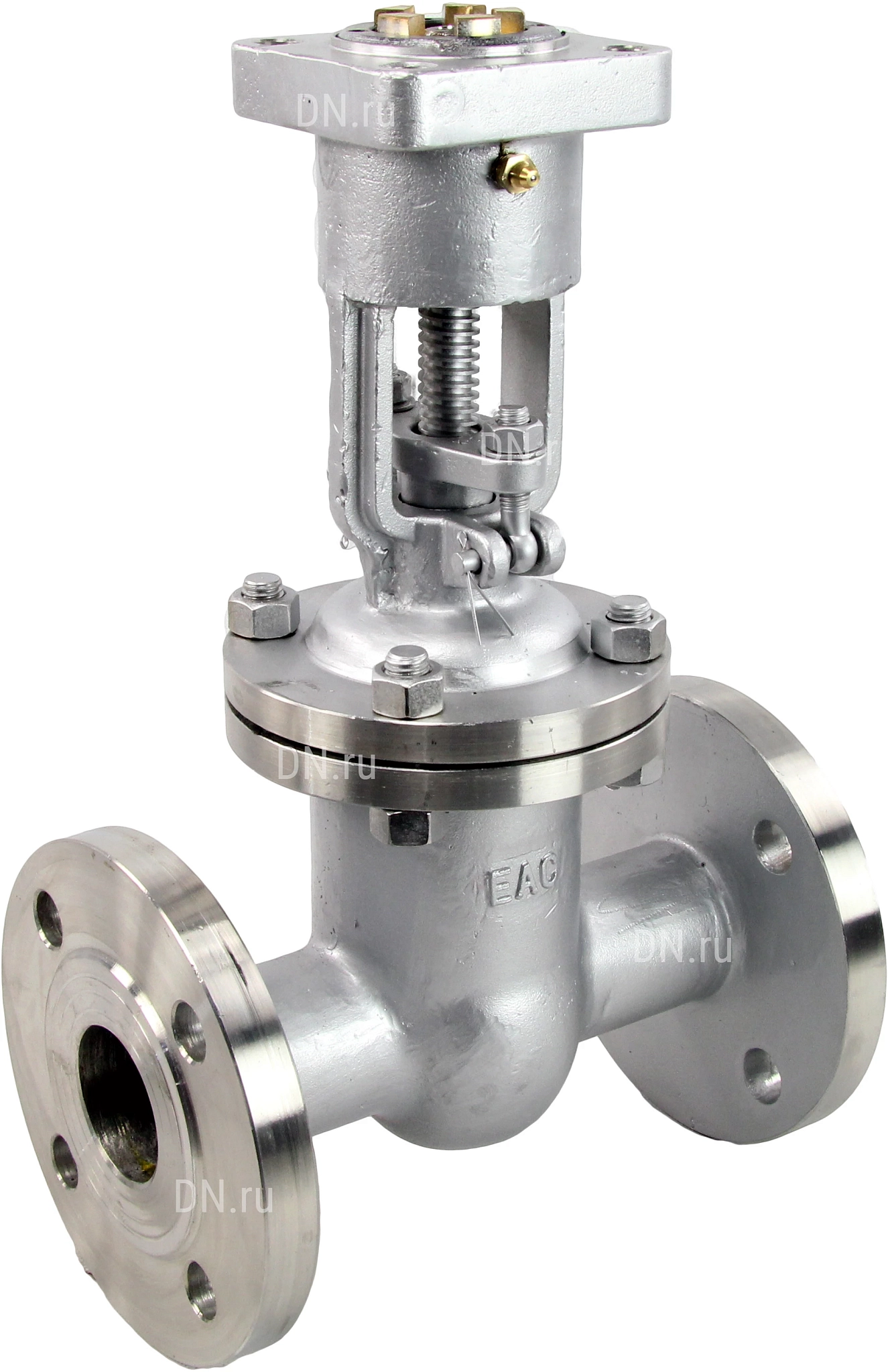

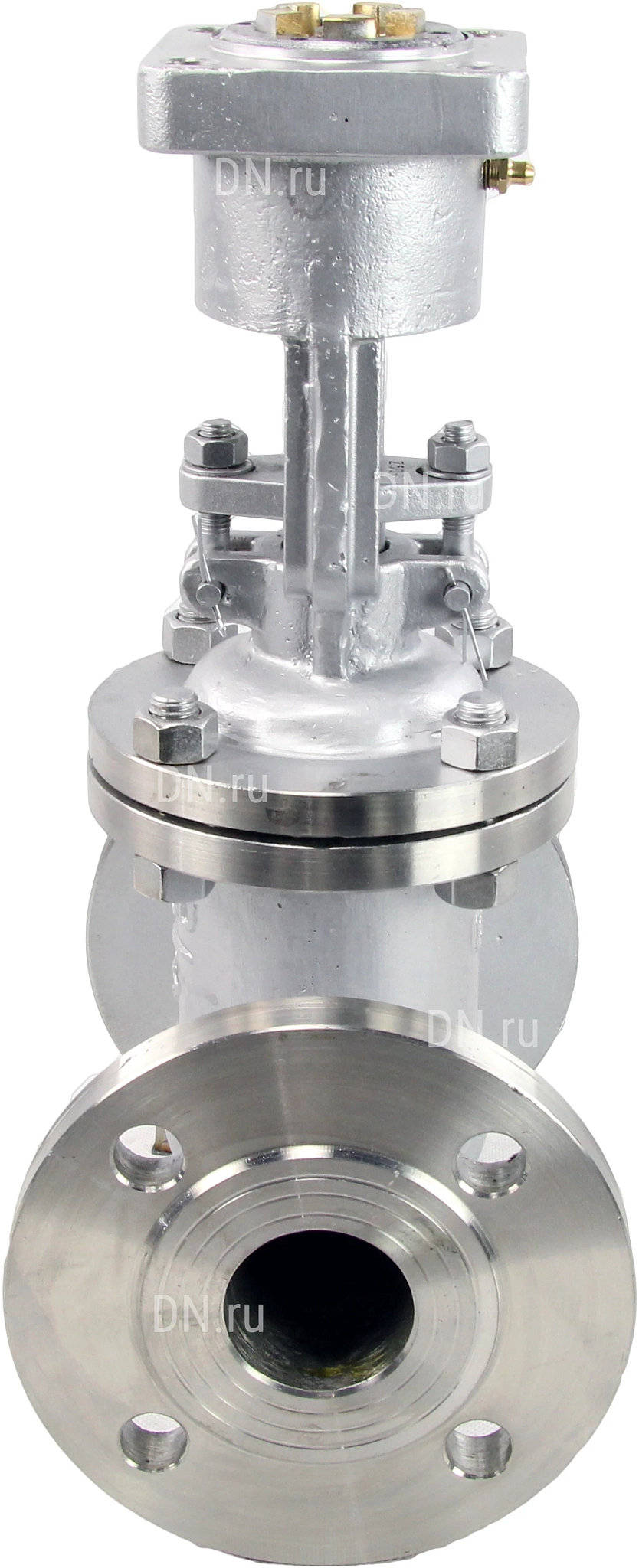

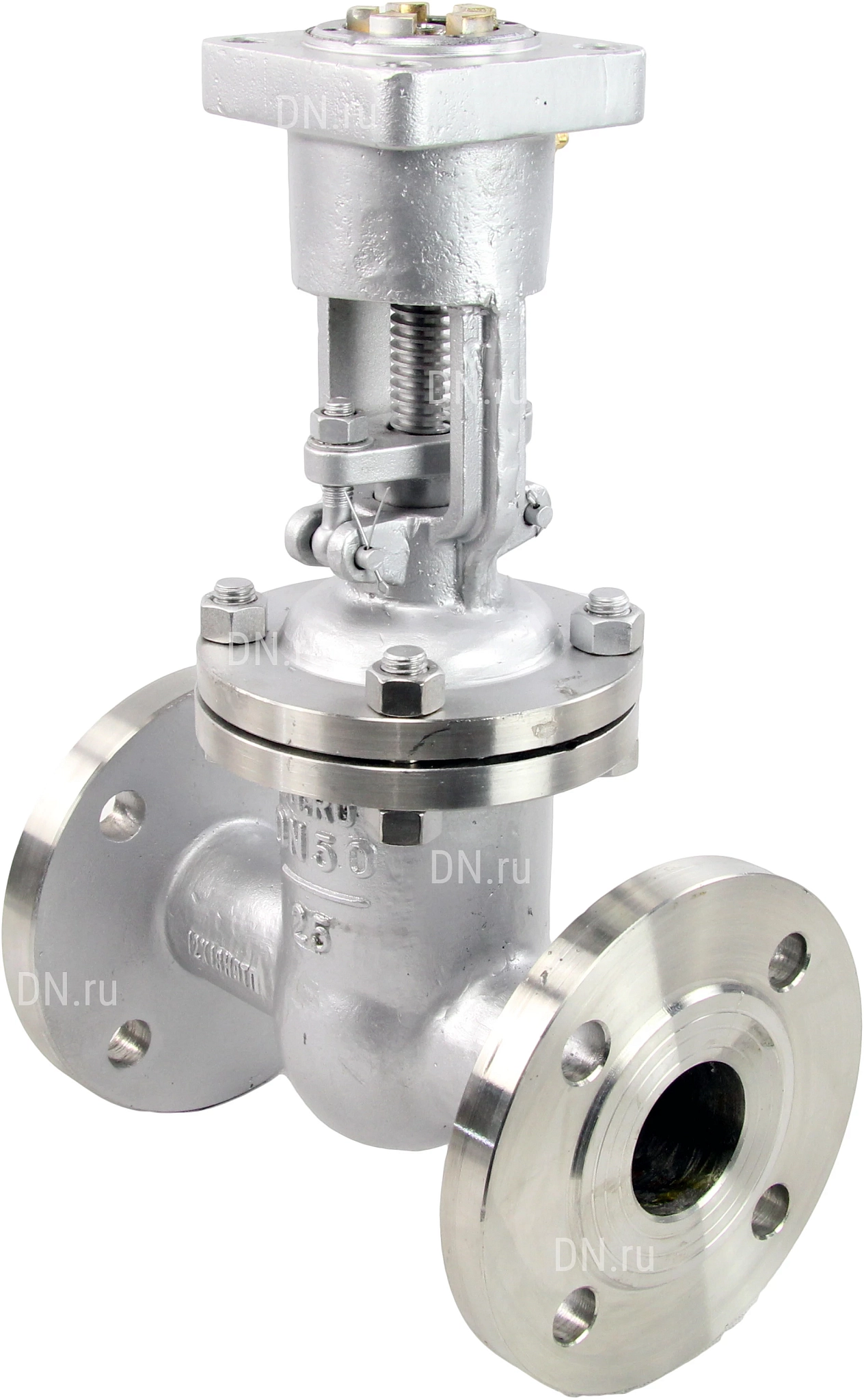

Задвижка клиновая 30нж964нж Ду300 Ру25 двусторонняя, фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - нержавеющая сталь, уплотнение - металл, c ОСТ-фланцем, с голым шпинделем (GVWR2434M-2W-F-ОСТ)

Наличие: Красноярск

Артикул: D040-07592

Страна производитель: Россия

от 1 009 402.38 ₽/шт

Получить предложение

К заявке

Остались вопросы по продукции?

Нашли дешевле?

Помощь с выбором

Подобрать аналог

Описание

Характеристики

Описание

Задвижка клиновая 30нж964нж GVWR2434M-2W-F-ОСТ Ду300 Ру25 фланцевая, с выдвижным шпинделем, корпус - сталь 12Х18Н9ТЛ, уплотнение - METAL, под электропривод

Общие характеристики задвижки 30нж964нж Ду300:

Тип задвижки - Клиновая
Диаметр номинальный DN - 300 мм
Номинальное давление PN - 25 бар
Тип присоединения по ОСТ - В
Температура рабочей среды - от -30 °C до + 560 °C
Тип присоединения - Фланцевый
Материал корпуса - Нержавеющая сталь 12Х18Н9ТЛ/GX10CrNi18-8
Материал запорного органа - Сталь WCB+D507MO
Таблица фигур - 30нж964нж
Строительная длина - 500 мм
Класс материала корпуса - нержавеющая сталь
Управление - голый шток
Конструкция шпинделя - выдвижной
Клин - двухдисковый
Тип уплотнения - Металл
Цвет задвижки - Светло-серый
Вес - 265 кг
Страна производитель - Россия

Задвижка клиновая 30нж964нж Ду300 Ру25 двусторонняя, фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - нержавеющая сталь, уплотнение - металл, c ОСТ-фланцем, с голым шпинделем (GVWR2434M-2W-F-ОСТ)

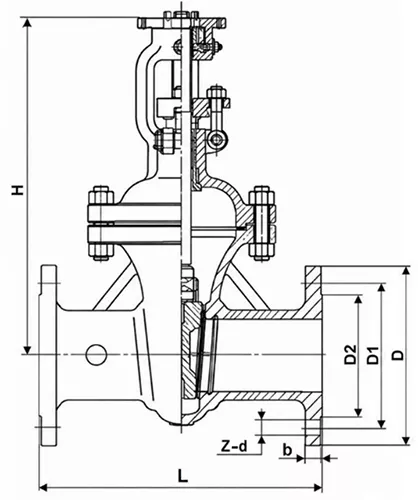

Габаритные и установочные размеры задвижки 30нж964нж Ду300:

DN - 300 мм
L - 500 мм (строительная длина)
H - 1100 мм
D - 485 мм
D1 - 430 мм
D2 - 390 мм
b - 40 мм
Zxød - 16 x 30 мм

Эскиз задвижки 30нж964нж Ду300

Посадочные размеры под электропривод для задвижки 30нж964нж Ду300:

Присоединение по ОСТ - Тип В
n - M12
D - 155 мм
D1 - 220 мм
d - 84 мм
d1 - 70 мм
h - 10 мм
h1 - 10 мм

Эскиз посадочных размеров под электропривод для задвижки 30нж964нж Ду300:

Основные материалы деталей задвижки 30нж964нж Ду300:

№ п/п	Наименование детали	Материал
1	Гайка шпинделя	латунь
2	Уплотнение	графит
3	Болт/гайка	Ст35
4	Шпиндель	нержавеющая сталь 2Cr13 (аналог ст.20Х13)
5	Седло	сталь WCB (аналог 25Л) + D507 (аналог Св-10Х16М25Ф6-ВИ)
6	Клин	сталь WCB (аналог 25Л) + D507МО (аналог Св-10Х16М25Ф6-ВИ)
7	Корпус	сталь 12Х18Н9ТЛ

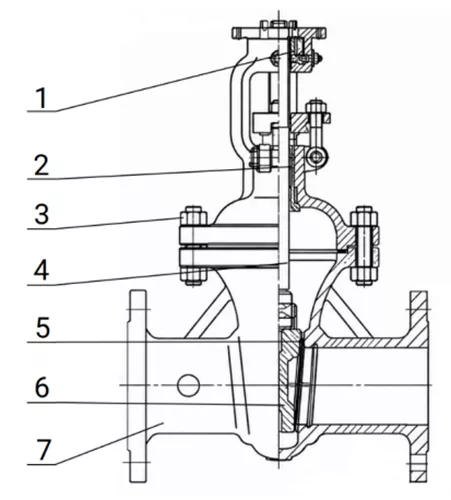

Эскиз материалов деталей задвижки 30нж964нж Ду300

Характеристики

Страна производитель

Россия

Тип присоединения

фланцевый

Уплотнение

Металл

Класс материала корпуса

нержавеющая сталь

Тип управления

голый шток

Серия

GVWR

Строительная длина

500 мм

Давление условное

25 бар

Диаметр условный

Ду300 мм

Тип задвижки

Клиновая

Температура рабочей среды, max

560 ℃

Таблица фигур

30нж964нж

Конструкция шпинделя

выдвижной

Клин

двухдисковый

Взрывозащищенный корпус

нет
