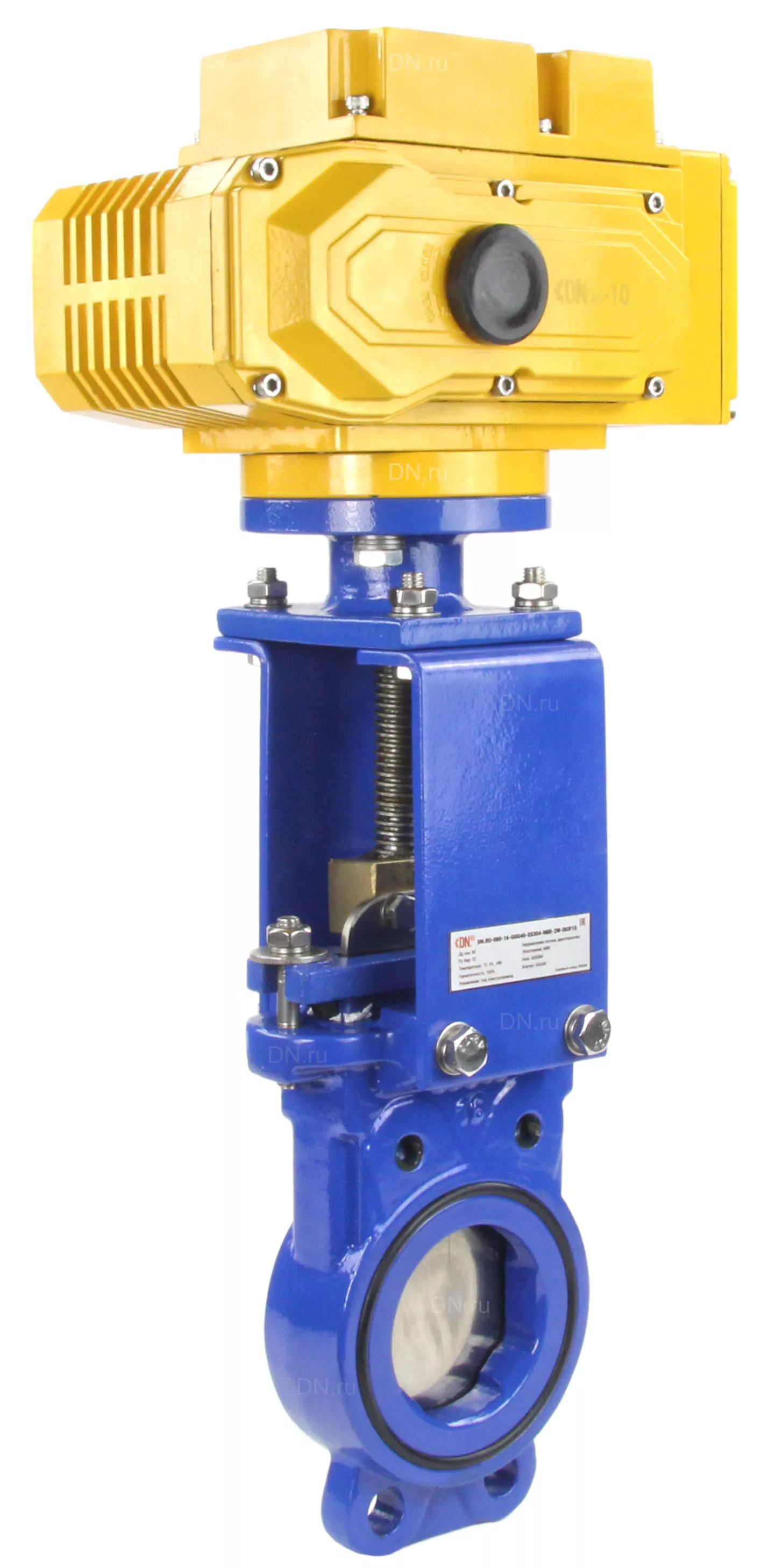

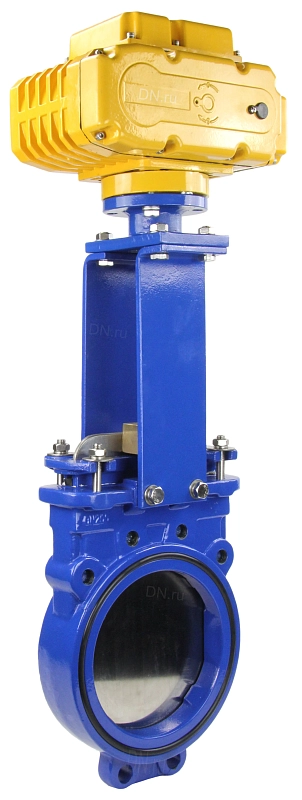

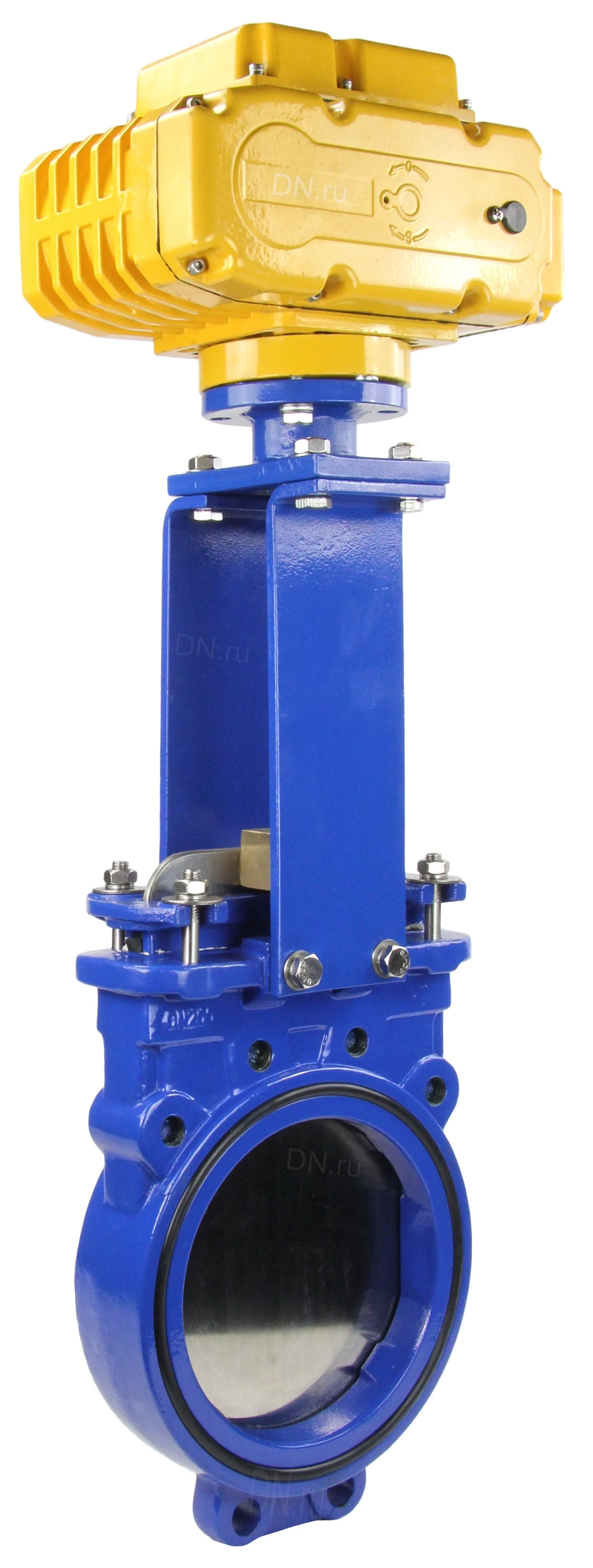

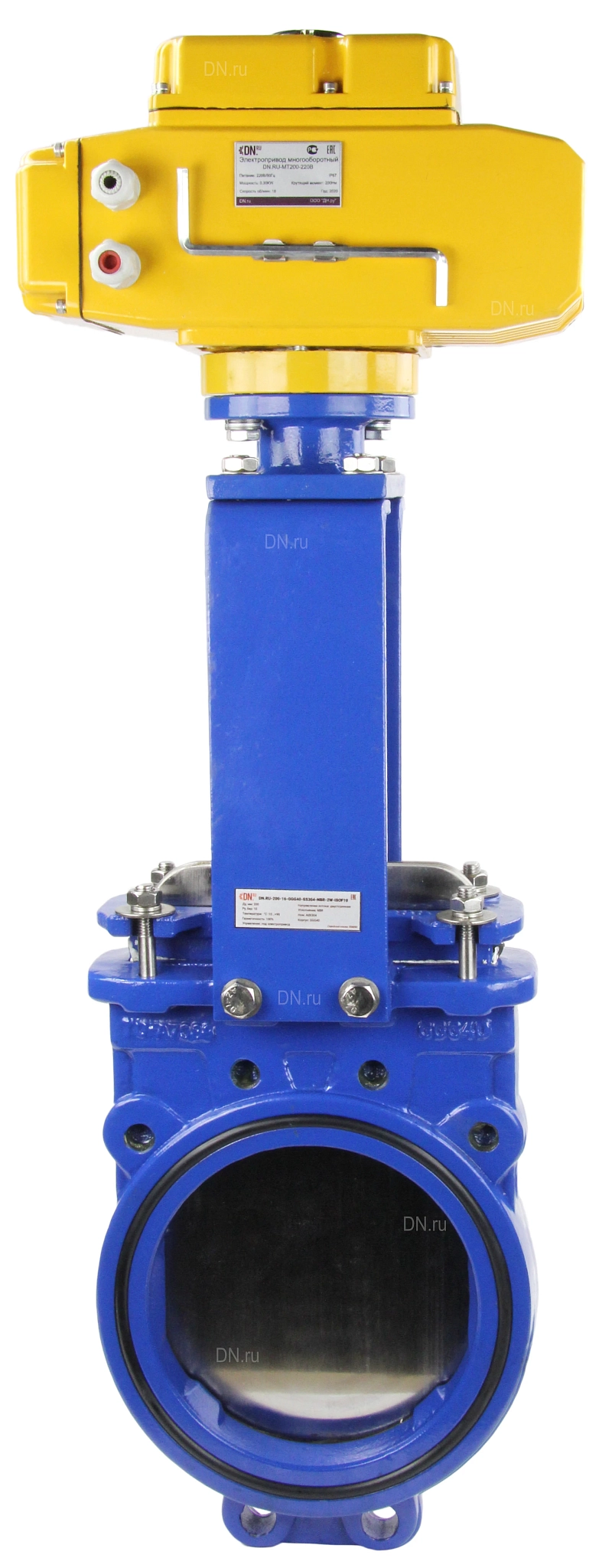

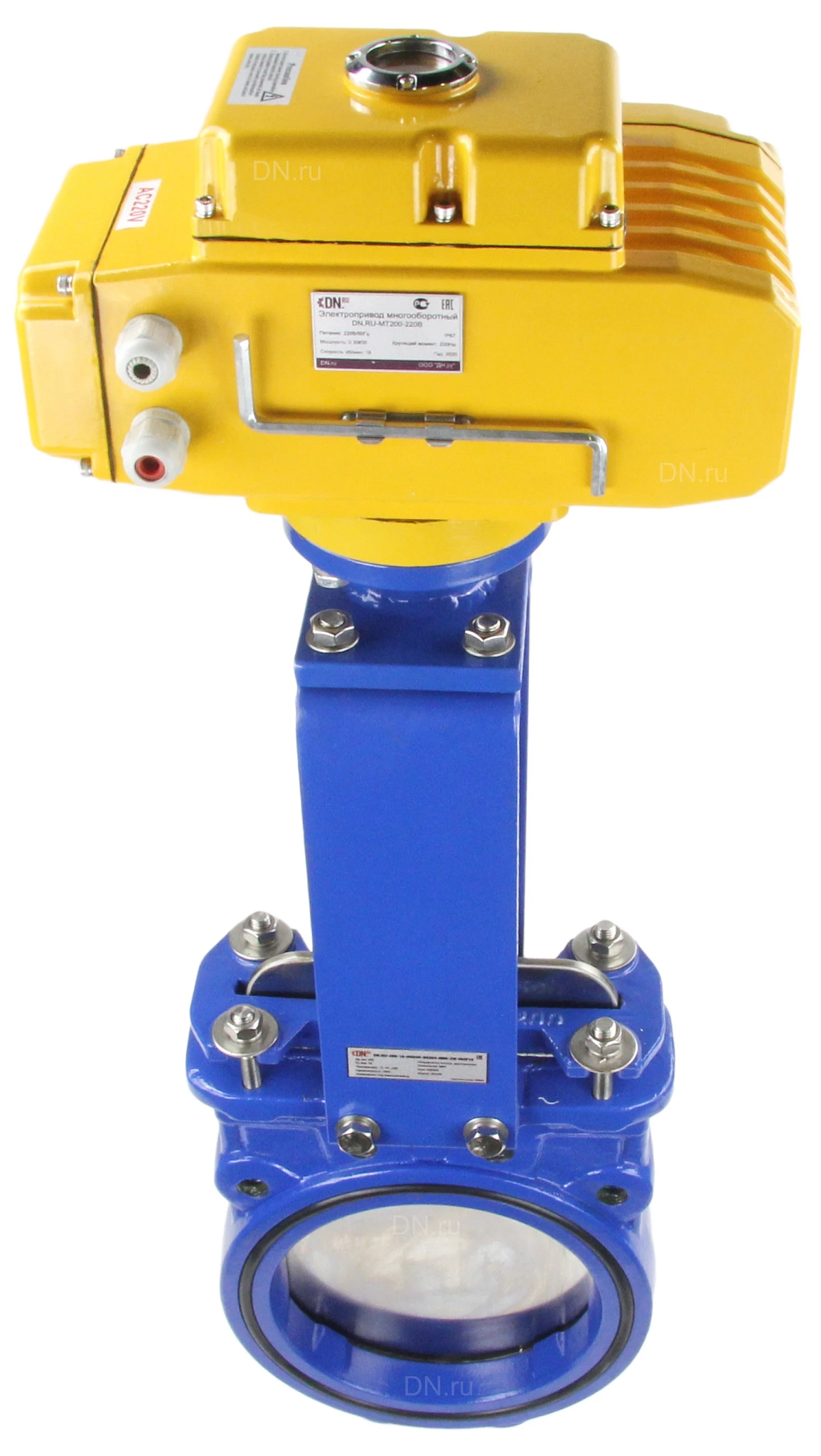

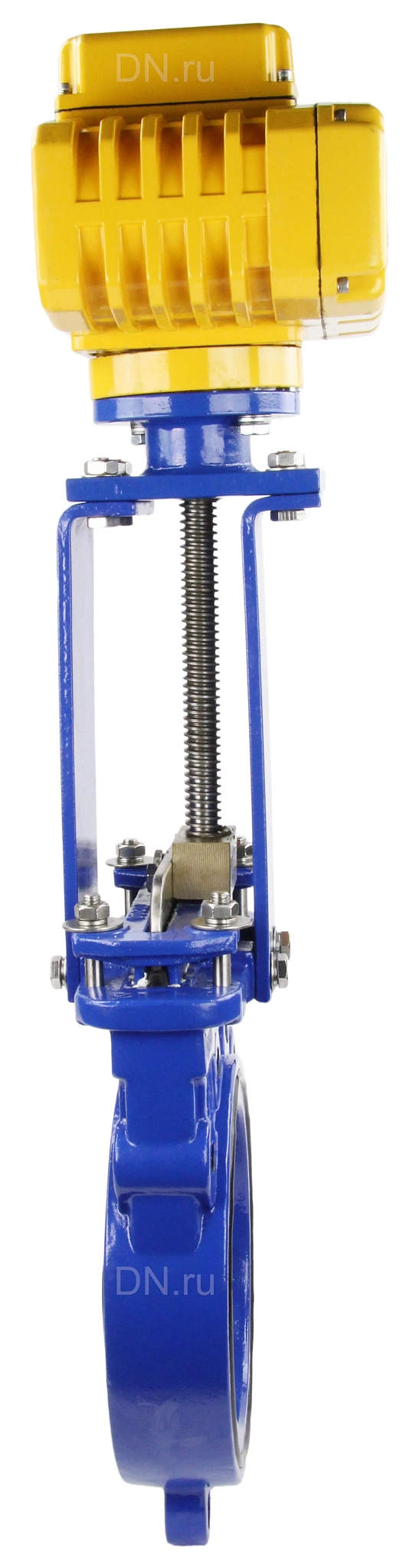

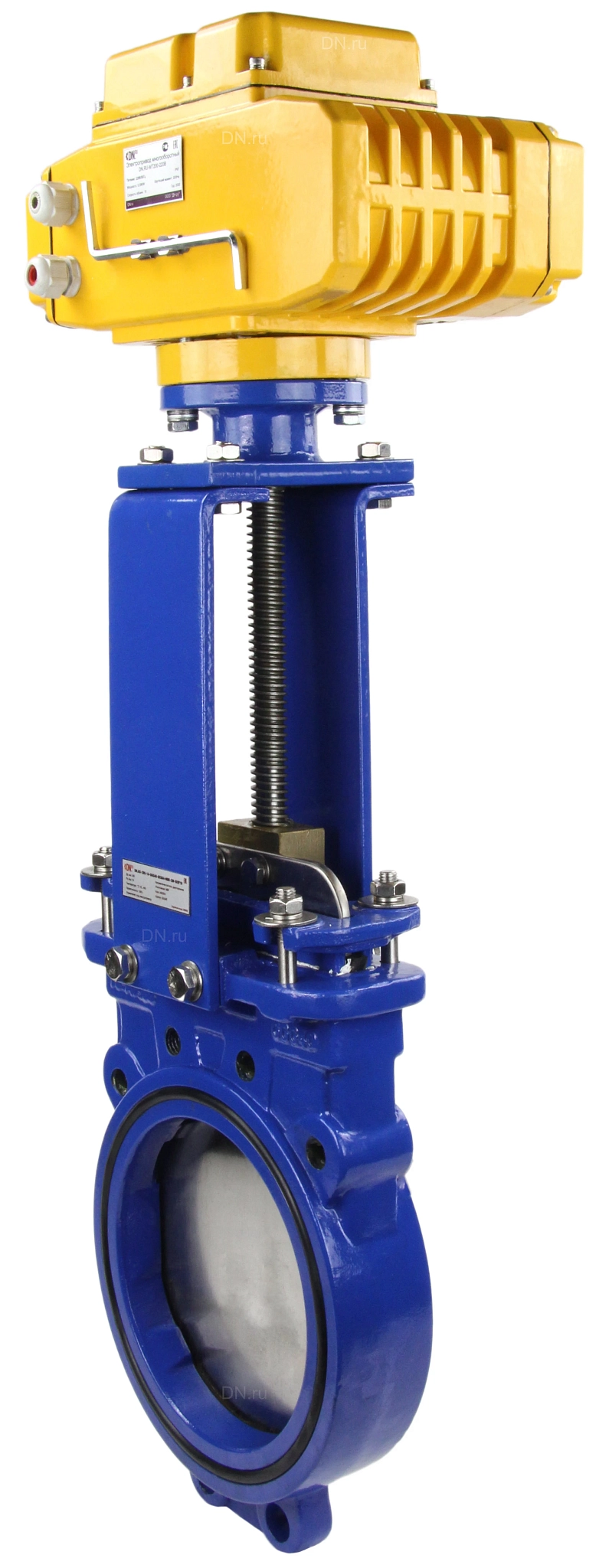

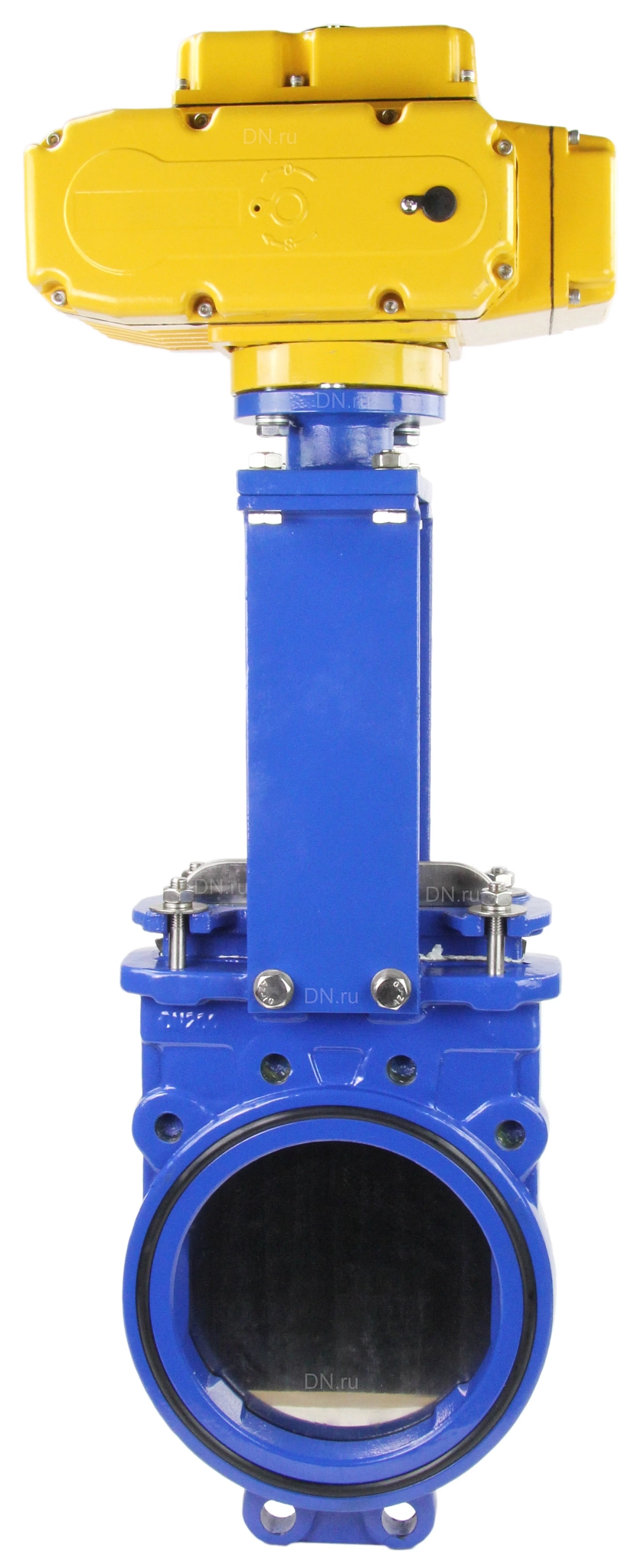

Задвижка шиберная ножевая Ду200 Ру16 межфланцевая, с невыдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, с электроприводом MT-N-020EM-О1-220AC-У1 220В (GVKN1331N-2W-Fb-ISO)

Наличие: Красноярск

Артикул: D040-07551

Страна производитель: Россия

от 165 696.13 ₽/шт

Получить предложение

К заявке

Остались вопросы по продукции?

Нашли дешевле?

Помощь с выбором

Подобрать аналог

Описание

Характеристики

Описание

Задвижка шиберная предназначена для полного перекрытия или регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и промышленных трубопроводах. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Технические параметры задвижки шиберной ножевой GVKN1331N-2W-Fb-ISO Ду200 Ру16:

Тип задвижки - Шиберная
Диаметр номинальный - 200 мм
Давление номинальное PN - 16 бар
Максимальное рабочее давление Рр - 16 бар
Конструкция шпинделя - невыдвижной
Тип присоединения - межфланцевый
Температура рабочей среды - от -10℃ до 90℃
Класс герметичности по ГОСТ 9544-2015 - "A"
Крутящий момент - 70 Нм
Тип ISO-фланца - F10
Среда - вода, щелочи, масла, нефтепродукты, гликоль, животные жиры

Задвижка шиберная ножевая Ду200 Ру16 межфланцевая, с невыдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, с электроприводом MT-N-020EM-О1-220AC-У1 220В (GVKN1331N-2W-Fb-ISO)

Габаритные и установочные размеры задвижки шиберной ножевой GVKN1331N-2W-Fb-ISO Ду200 Ру16:

DN - 200 мм
L - 72 мм
D - 340 мм
D1 - 295 мм
D2 - 266 мм
H - 600 мм
d - 23 мм
N-Th - 12-M20 мм

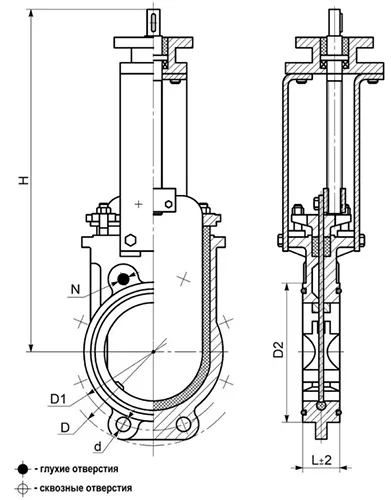

Эскиз задвижки шиберной ножевой GVKN1331N-2W-Fb-ISO Ду200 Ру16

Материалы деталей задвижки шиберной ножевой GVKN1331N-2W-Fb-ISO Ду200 Ру16:

№	Наименование	Материал
1	Корпус	чугун GGG40 (аналог ВЧ40)
2	Седловое уплотнение	NBR
3	Шибер	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Сальниковая набивка	PTFE
5	Прижимной фланец сальника	углеродистая сталь WCB (аналог 25Л)
6, 7, 10, 13	Болт	нержавеющая сталь AISI 201 (аналог 12Х15Г9НД)
8	Гайка	нержавеющая сталь AISI 201 (аналог 12Х15Г9НД)
9	Гайка	чугун
11	Пластины опорные	сталь А3 (аналог Ст3)
12	Шпиндель	нержавеющая сталь 2Cr13 (аналог ст.20Х13)
14	Крышка подшипника	сталь А3 (аналог Ст3)
15	Подшипник	баббит ZChSnSb10-6 (аналог Б83)
16	Уплотнительное кольцо	NBR

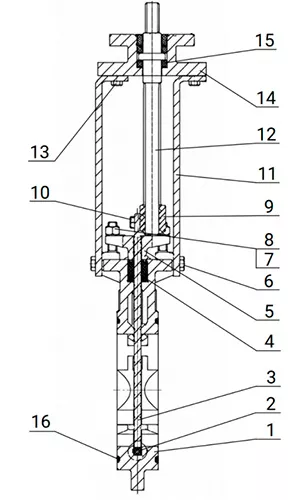

Эскиз материалов задвижки шиберной ножевой GVKN1331N-2W-Fb-ISO Ду200 Ру16

Технические параметры электропривода MT-200 220В:

Тип электропривода - многооборотный
Крутящий момент - 200 Нм
Скорость - 5 об/мин
Наличие дублера - шестигранник
Мощность электродвигателя - 100 Вт
Напряжение питания - 220В
Тип ISO фланца - F10/F12
Степень защиты корпуса - IP67
Наличие взрывозащиты - нет
Наличие тепловой защиты - есть
Температура окружающей среды - от -28 до +60 °C
Максимальное число обооротов - 50
Гарантия - 12 мес.
Страна производитель - Китай

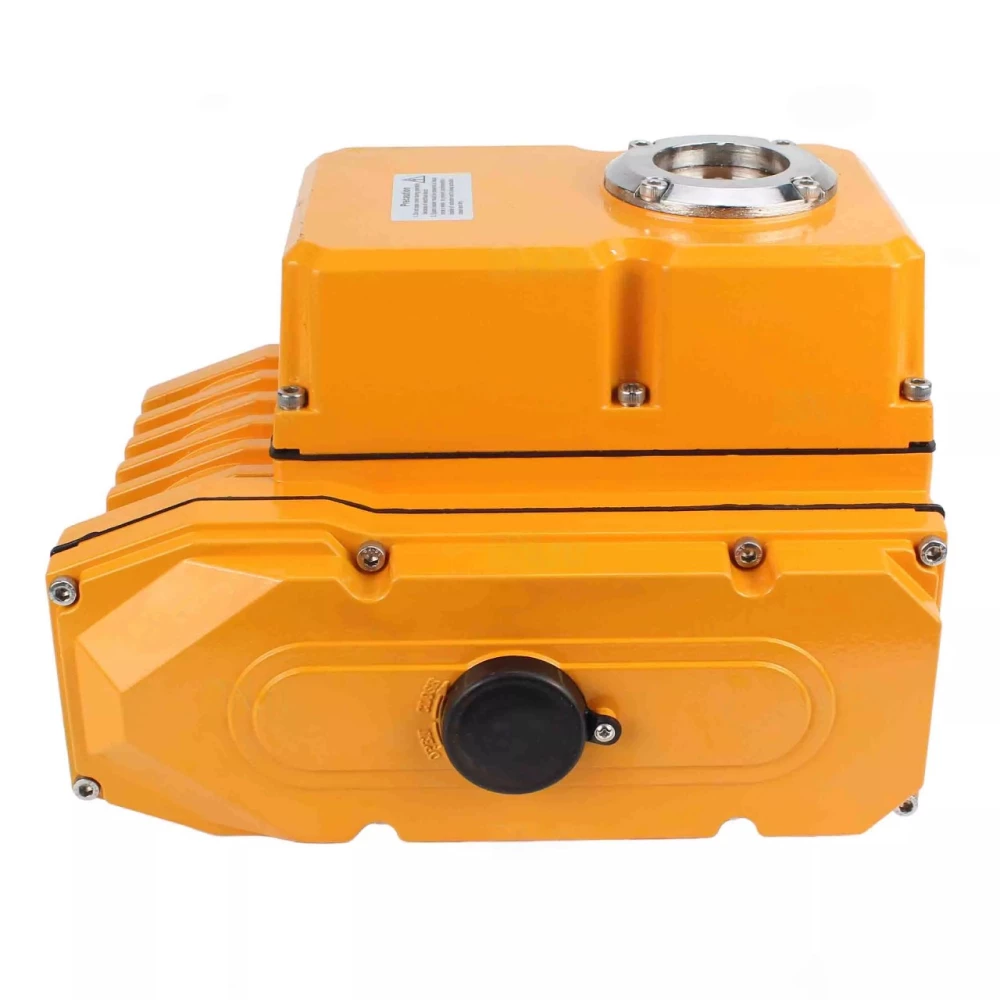

Электропривод MT-N-020EM-О1-220AC-У1

Габаритные и установочные размеры электропривода MT-200 220В:

O - 40 мм
A - 149 мм
B - 119 мм
C - 114 мм
D - 200 мм
E - 151 мм
F - 105 мм
G - 117 мм

Эскиз габаритных и установочных размеров электропривода MT-200 220В

Характеристики

Страна производитель

Россия

Тип присоединения

межфланцевый

Уплотнение

NBR

Напряжение питания

220В

Класс материала корпуса

чугун

Тип управления

электропривод

Степень защиты корпуса

IP67

Серия

GVKN

Строительная длина

72 мм

Давление условное

16 бар

Диаметр условный

Ду200 мм

Тип задвижки

Шиберная

Температура рабочей среды, max

90 ℃

Конструкция шпинделя

невыдвижной

Взрывозащищенный корпус

нет

Наличие концевых выключателей

есть

Направление потока

двустороннего действия

Ручной дублер

Шестигранник

Наличие моментной муфты

нет
