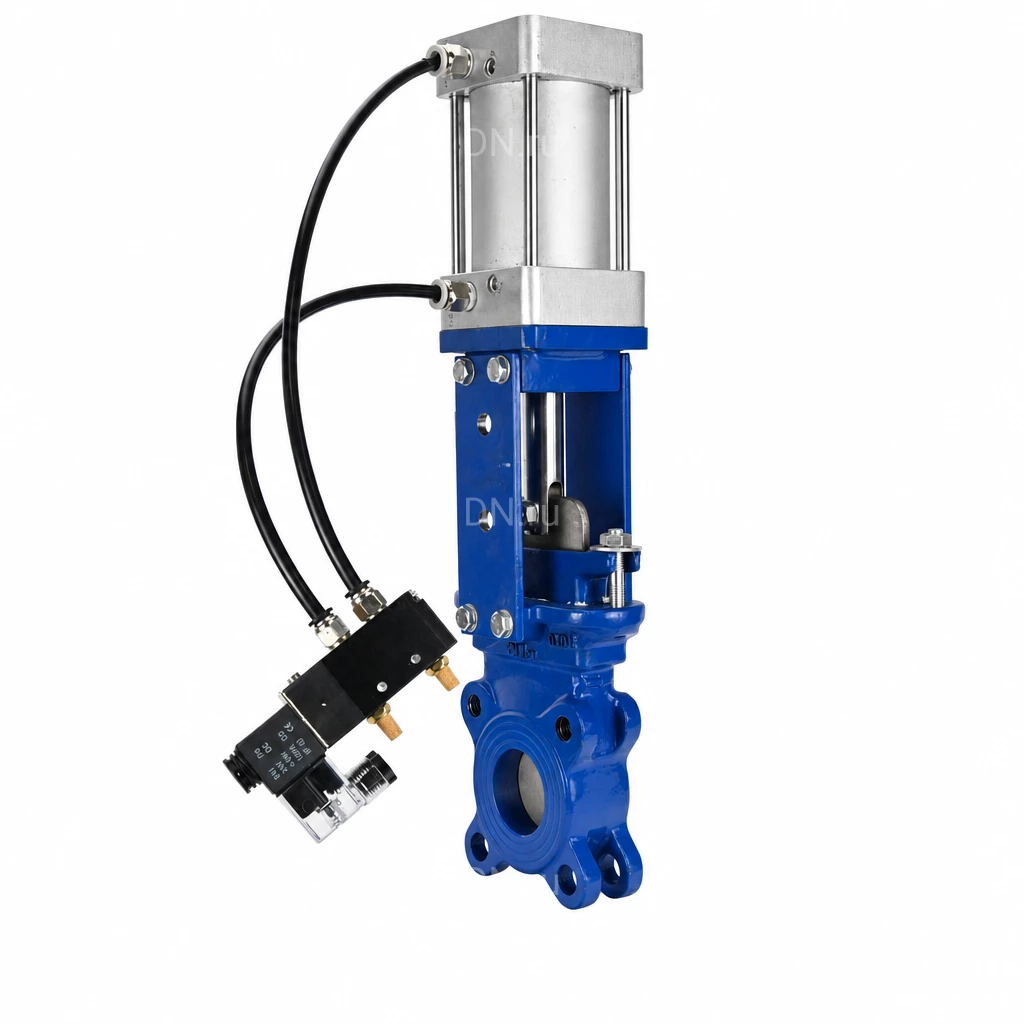

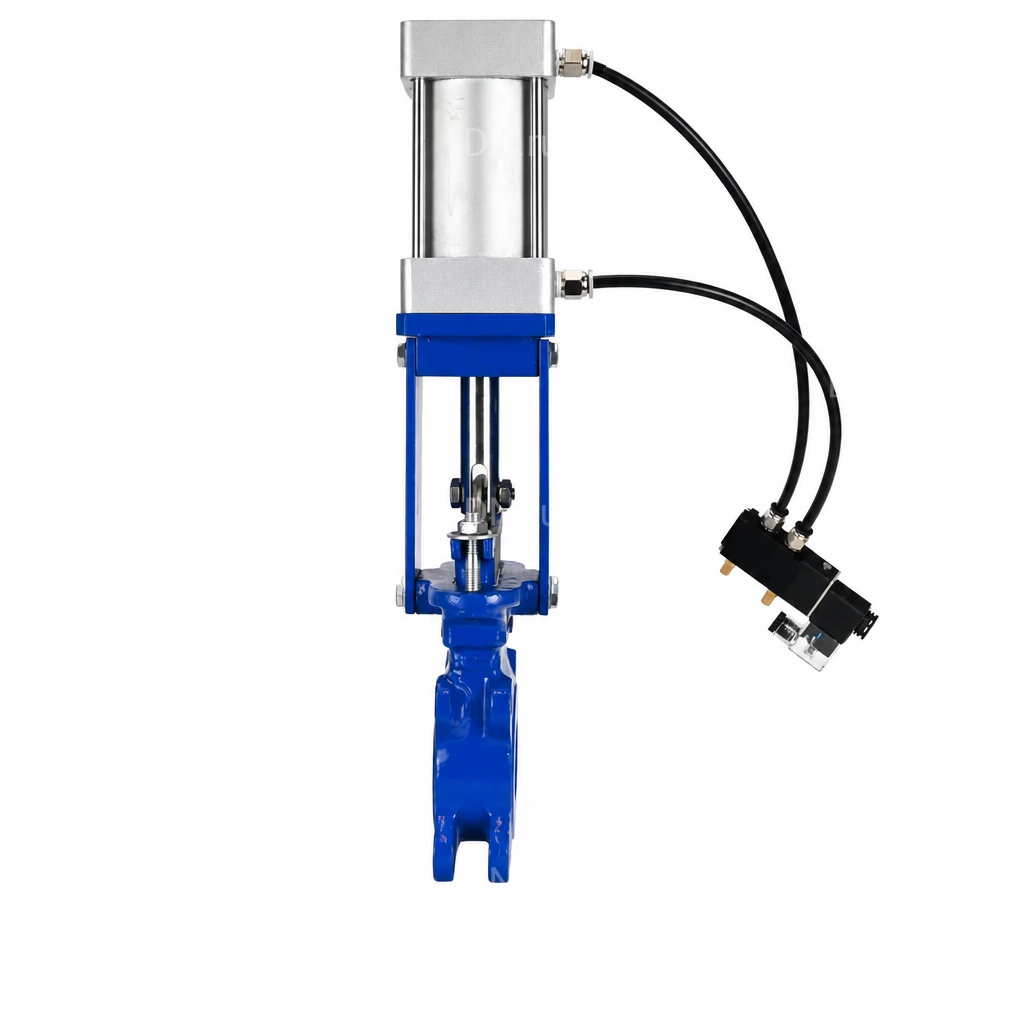

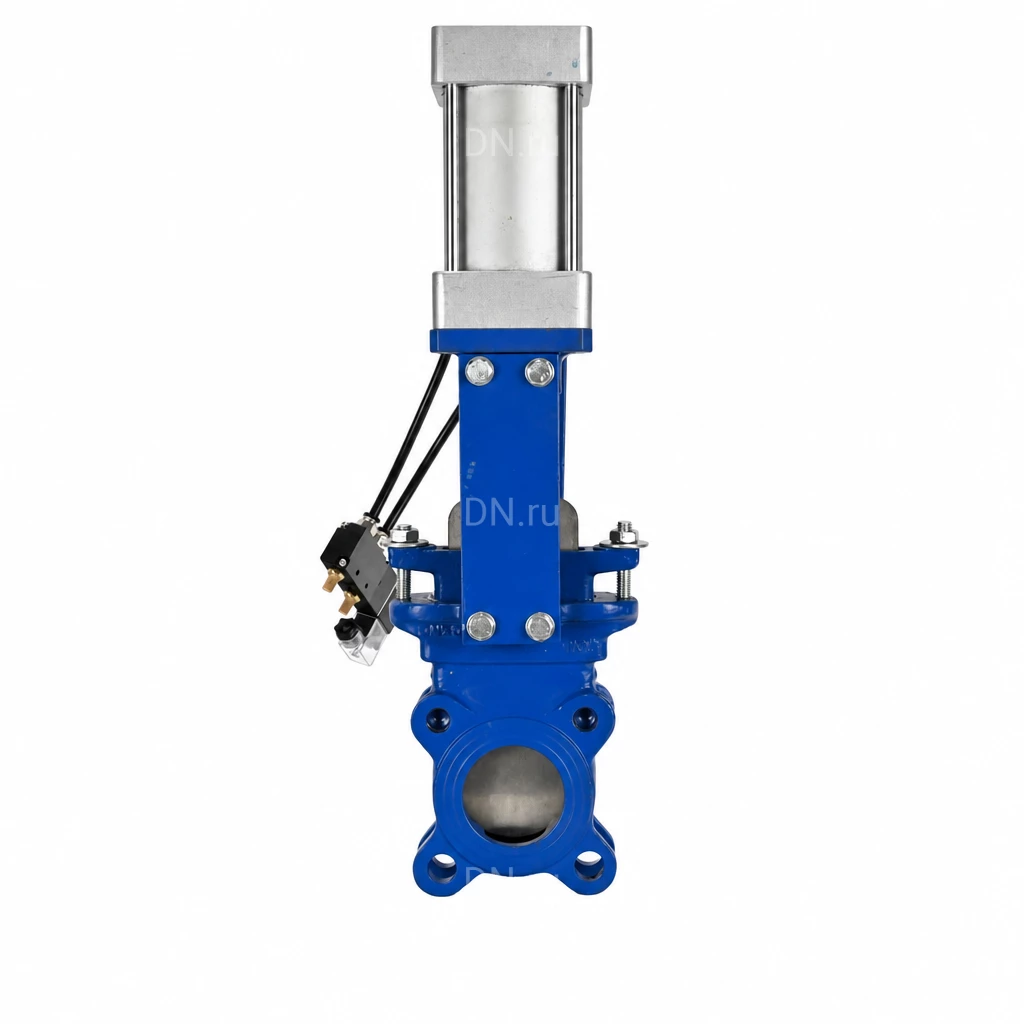

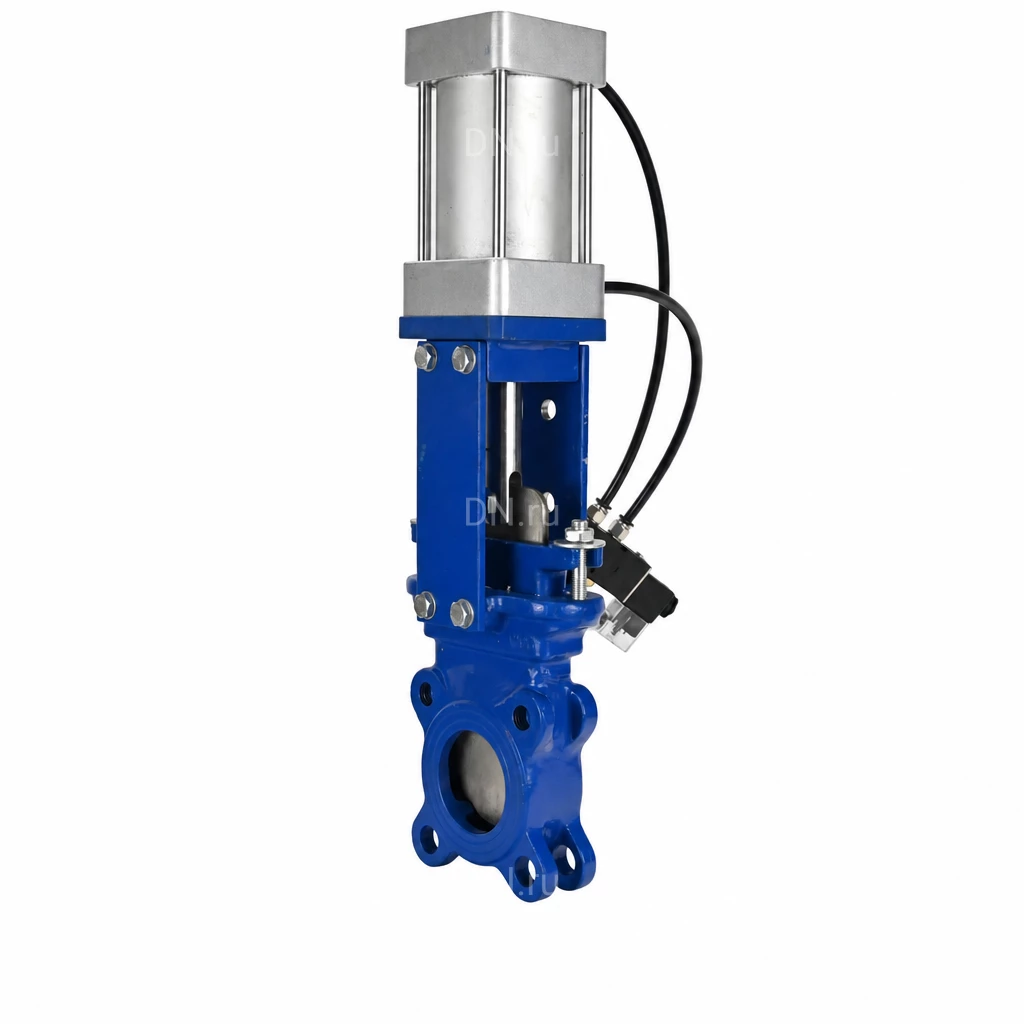

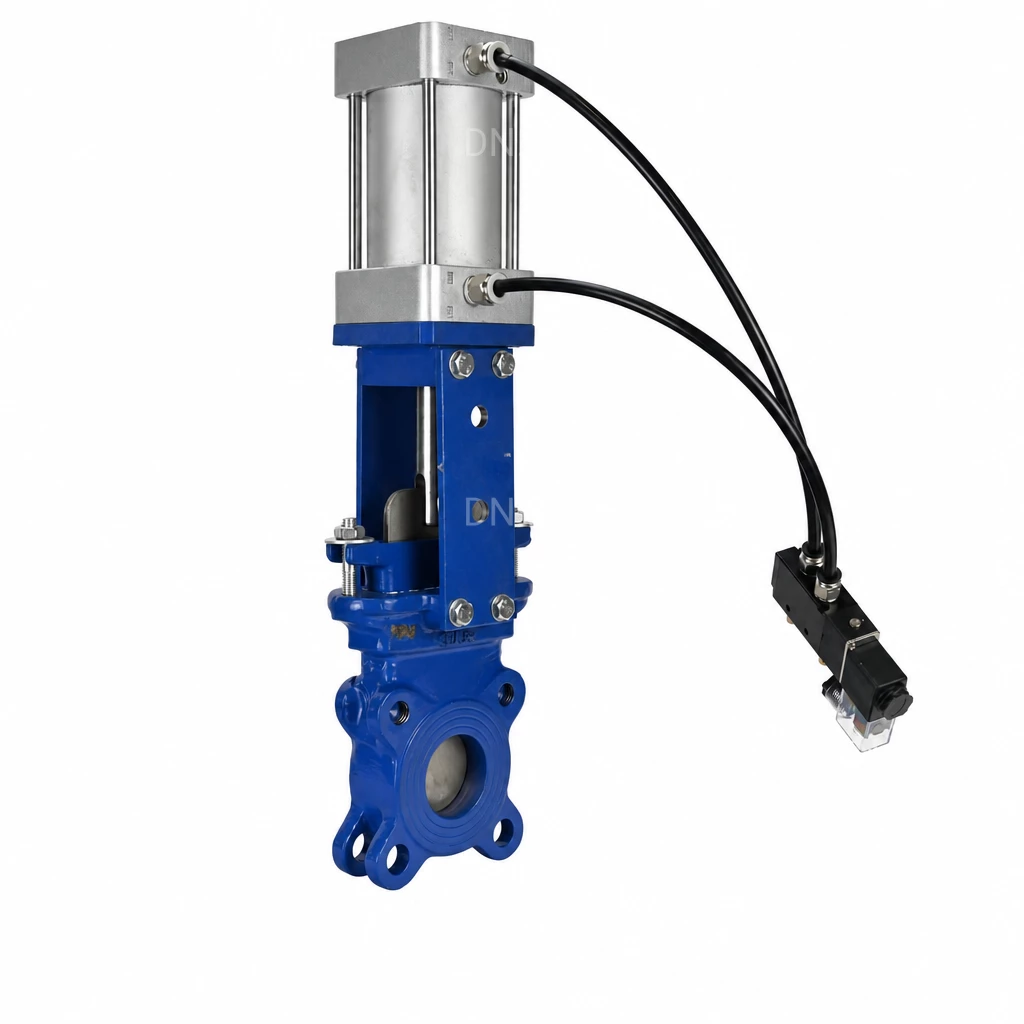

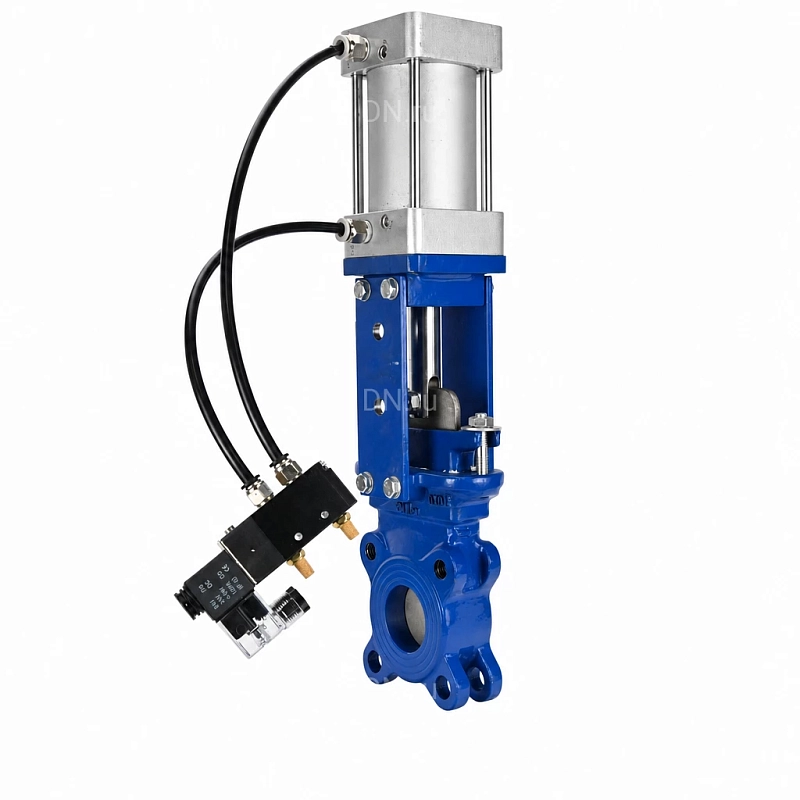

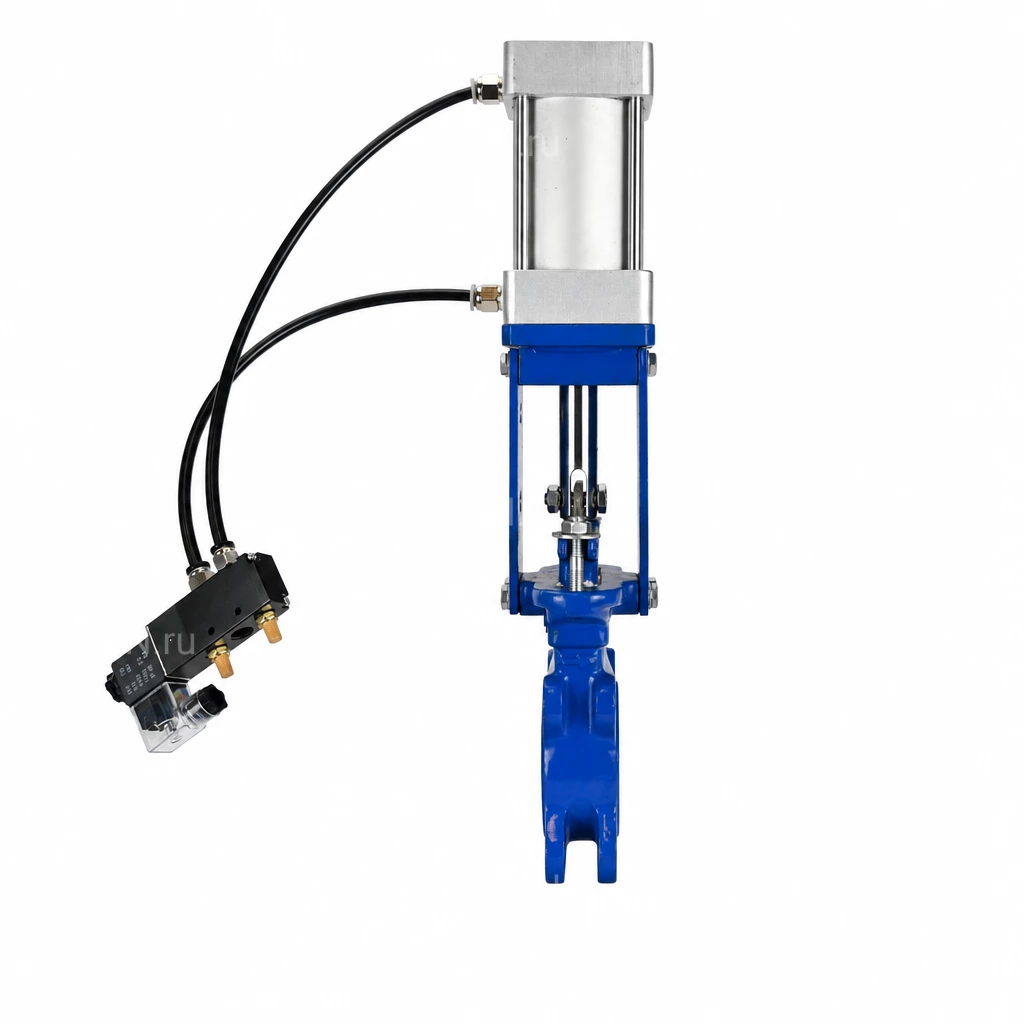

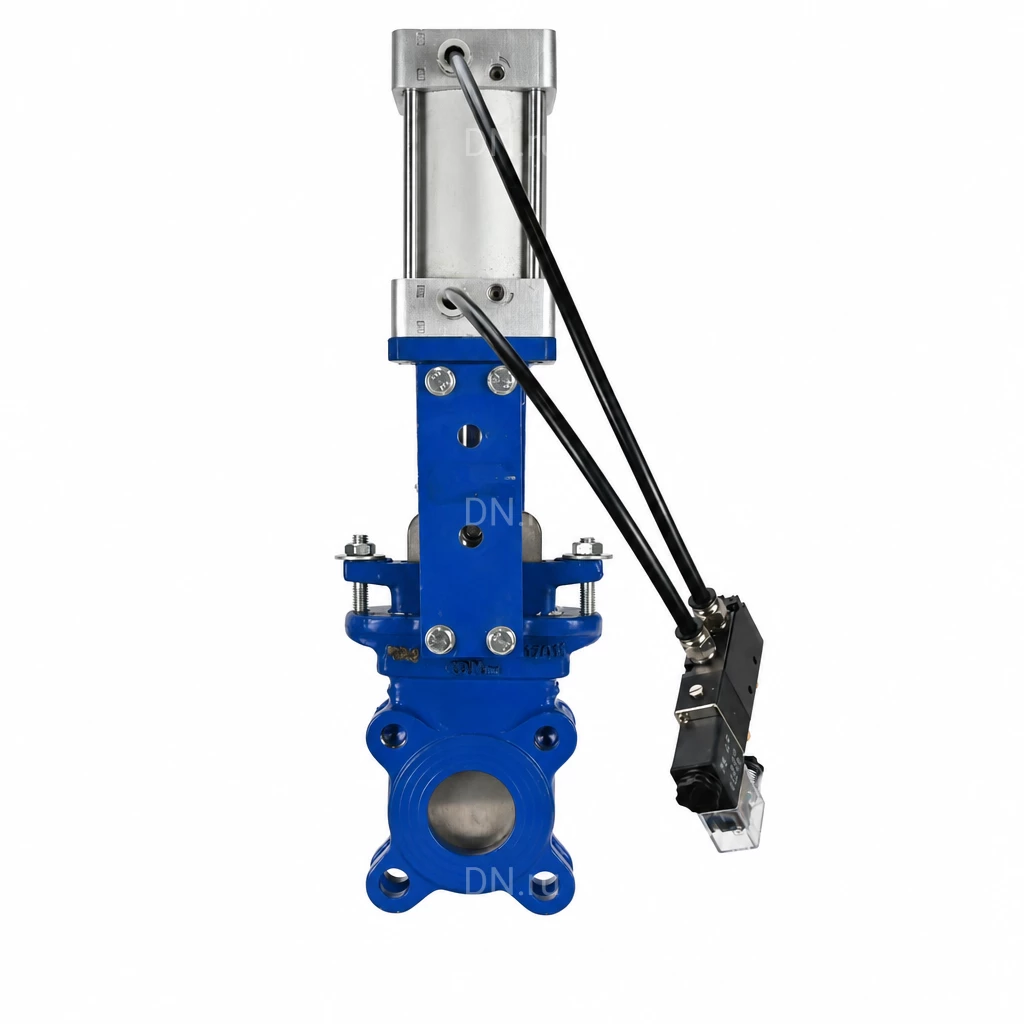

Задвижка шиберная Ду65 Ру10 односторонняя, межфланцевая, клин - однодисковый, шток - выдвижной, корпус - сталь, уплотнение - металл, с пневмоприводом и пневмораспределителем 4V210-08 AC220V (GVKR3431M-1W-Fb-2P)

Наличие: Красноярск

Артикул: D040-07438

Страна производитель: Россия

от 62 506.70 ₽/шт

Получить предложение

К заявке

Остались вопросы по продукции?

Нашли дешевле?

Помощь с выбором

Подобрать аналог

Описание

Характеристики

Описание

Задвижка шиберная Ду65 предназначена для полного перекрытия или регулирования потока рабочей среды в системах отопления и водоснабжения (кроме систем питьевого водопровода) и промышленных трубопроводах. На корпус пневмопривода установлен пневмораспределитель 4V210-08 AC220V и предназначен для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Параметры задвижки GVKR3431M-1W-Fb-2P 4V210-08 AC220V Ду65:

Тип задвижки - Шиберная
Диаметр номинальный DN - 65 мм
Давление номинальное PN - 10/16 бар
Максимальное рабочее давление Рр - 10 бар
Температура рабочей среды - от -30 до + 300℃
Тип присоединения - межфланцевый
Класс герметичности по ГОСТ 9544-2015 - "B"
Материал корпуса - углеродистая сталь
Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина - 48 мм
Класс материала корпуса - сталь
Управление - С пневмоприводом
Тип уплотнения - Металл
Тип покрытия - эпоксидный порошок
Вес - 11 кг
Страна производитель - Россия

Видео задвижки шиберной ножевой GVKR3431M-1W-Fb-2P Ду65 Ру10

Габаритные и установочные размеры задвижки GVKR3431M-1W-Fb-2P 4V210-08 AC220V Ду65:

L - 48 мм
H - 500 мм
D - 185 мм
D1 - 145 мм
D2 - 118 мм
d - 18 мм
N-Th - 4 х M16

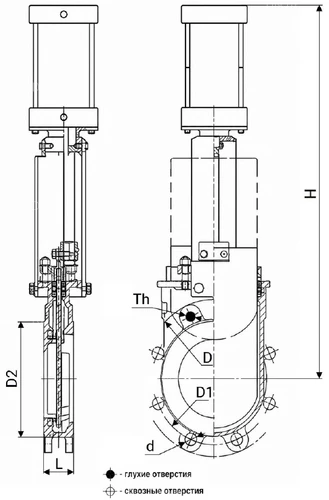

Эскиз габаритов задвижки GVKR3431M-1W-Fb-2P 4V210-08 AC220V Ду65

Параметры пневмораспределителя 4V210-08 AC220V:

Конструкция - золотникового типа
Модель пневмораспределителя - 4V210-08 AC220V
Испытательное давление (проверка прочности корпуса. Не для эксплуатации!) - 15 бар
Рабочее давление (рекомендуемый диапазон для нормальной работы) - 1.5 ÷ 1.8 бар
Вид пневмораспределителя - 5/2 пятилинейный, двухпозиционный
Рабочая среда - очищенный воздух (тонкость очистки 40 мкм)
Эффективная площадь сечения - 16 мм2
Температура эксплуатации - от -20°С до +70°С
Максимальная частота срабатывания - 8 цикл/сек
Ручное дублирование - есть
Степень защиты - IP65
Соединение с пневмоприводом - через пневматические шланги
Крепление к поверхности - через сквозные отверстия в корпусе
Материал корпуса - анодированный алюминий
Размеры выхлопных портов (сброс в атмосферу) - 2 - G1/4″
Размер портов отвода воздуха (в пневмопривод) - 2 - G1/8″
Размер порта подвода воздуха (в пневмораспределитель) - G1/8″
Время отклика - 0.05 сек
Вес - 0.22 кг
Средний ресурс - 10 000 000 циклов

Материалы задвижки GVKR3431M-1W-Fb-2P 4V210-08 AC220V Ду65:

№	Описание	Материал
1	Корпус	сталь WCB (аналог 25Л)
2	Шибер	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3-4	Болт - гайка	сталь А3 (аналог Ст3)
5	Прижимной фланец сальника	сталь WCB (аналог 25Л)
6-7	Болт - гайка	сталь А3 (аналог Ст3)
8	Шток	нержавеющая сталь 2Cr13 (аналог ст.20Х13)
9	Пластины опорные	сталь А3 (аналог Ст3)
10	Подшипник	баббит ZChSnSb10-6 (аналог Б83)
11	Пневмоцилиндр	-
12	Гайка штока	сталь А3 (аналог Ст3)
13-14	Болт - гайка	сталь А3 (аналог Ст3)
15	Металлическое кольцо	нержавеющая сталь AISI 304 (аналог 08Х18Н10)

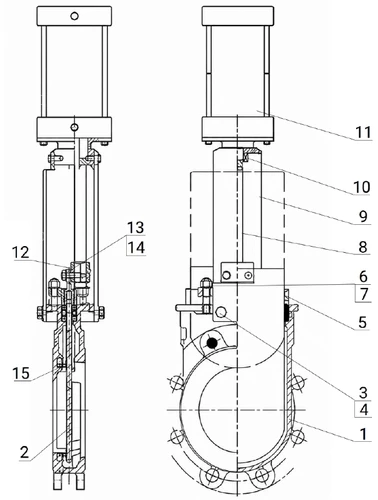

Эскиз материалов задвижки GVKR3431M-1W-Fb-2P 4V210-08 AC220V Ду65

Характеристики

Страна производитель

Россия

Тип присоединения

межфланцевый

Уплотнение

Металл

Класс материала корпуса

сталь

Тип управления

пневмопривод

Степень защиты корпуса

IP65

Серия

GVKR

Строительная длина

48 мм

Давление условное

10/16 бар

Диаметр условный

Ду65 мм

Тип задвижки

Шиберная

Температура рабочей среды, max

300 ℃

Взрывозащищенный корпус

нет

Наличие концевых выключателей

нет

Направление потока

одностороннего действия

Тип пневмопривода

двойного действия

Наличие пневмораспределителя

есть

Наличие блока подготовки воздуха

нет

Модель пневмораспределителя

4V210-08 AC220V

Питание пневмораспределителя

220 AC
