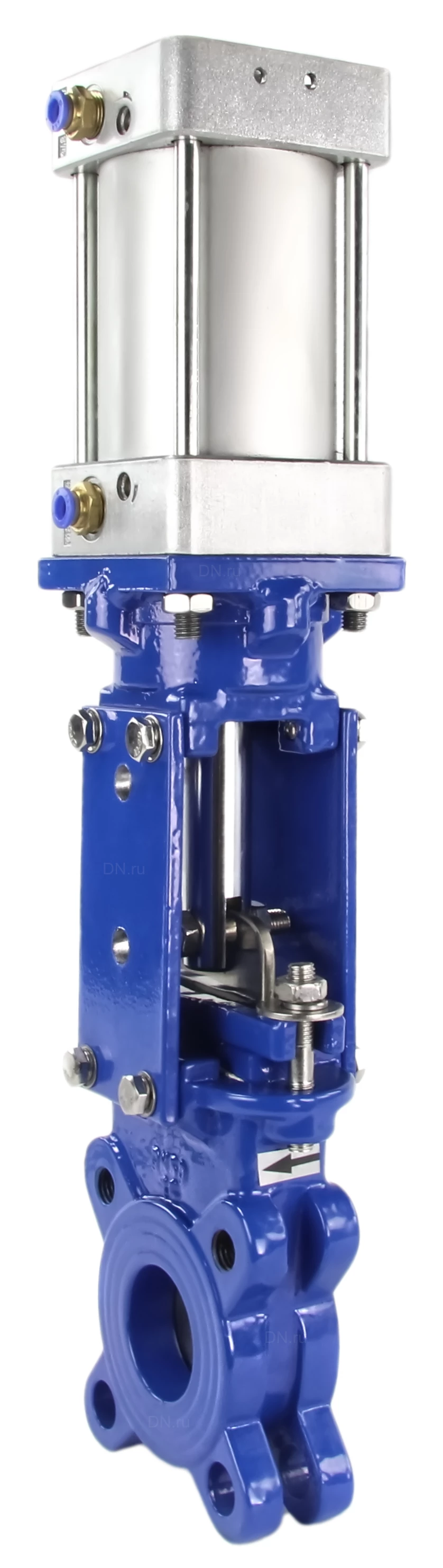

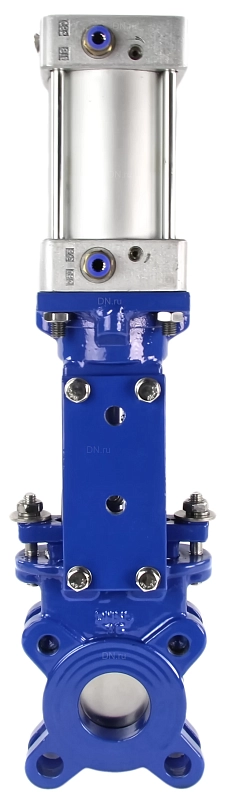

Задвижка шиберная Ду300 Ру10 односторонняя, межфланцевая, шток - выдвижной, корпус - сталь WCB, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом (GVKR3431M-1W-Fb-2P)

Наличие: Красноярск

Артикул: D040-07414

Страна производитель: Россия

от 236 234.70 ₽/шт

Получить предложение

К заявке

Остались вопросы по продукции?

Нашли дешевле?

Помощь с выбором

Подобрать аналог

Описание

Характеристики

Описание

Задвижка шиберная WCB-SS304-EPDM-1W-DA Ду300 предназначена для полного перекрытия или регулирования потока рабочей среды в системах отопления и водоснабжения (кроме систем питьевого водопровода) и промышленных трубопроводах.

Параметры задвижки GVKR3431M-1W-Fb-2P Ду300:

Тип задвижки - Шиберная
Диаметр номинальный DN - 300 мм
Давление номинальное PN - 10 бар
Максимальное рабочее давление Рр - 10 бар
Температура рабочей среды - от -30 до + 300℃
Тип присоединения - межфланцевый
Класс герметичности по ГОСТ 9544-2015 - "B"
Материал корпуса - углеродистая сталь
Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина - 76 мм
Класс материала корпуса - сталь
Управление - С пневмоприводом
Тип уплотнения - Металл
Тип покрытия - эпоксидный порошок
Цвет задвижки - Синий
Вес - 75 кг
Страна производитель - Россия

Задвижка шиберная Ду300 Ру10 односторонняя, межфланцевая, шток - выдвижной, корпус - сталь WCB, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом (GVKR3431M-1W-Fb-2P)

Габаритные и установочные размеры задвижки GVKR3431M-1W-Fb-2P Ду300:

L - 76 мм
H - 1225 мм
D - 440 мм
D1 - 400 мм
D2 - 370 мм
d - 23 мм
N-Th - 12 х M20

Эскиз габаритов задвижки GVKR3431M-1W-Fb-2P Ду300

Материалы задвижки GVKR3431M-1W-Fb-2P Ду300:

№	Описание	Материал
1	Корпус	сталь WCB (аналог 25Л)
2	Шибер	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3-4	Болт - гайка	сталь А3 (аналог Ст3)
5	Прижимной фланец сальника	сталь WCB (аналог 25Л)
6-7	Болт - гайка	сталь А3 (аналог Ст3)
8	Шток	нержавеющая сталь 2Cr13 (аналог ст.20Х13)
9	Пластины опорные	сталь А3 (аналог Ст3)
10	Подшипник	баббит ZChSnSb10-6 (аналог Б83)
11	Пневмоцилиндр	-
12	Гайка штока	сталь А3 (аналог Ст3)
13-14	Болт - гайка	сталь А3 (аналог Ст3)
15	Металлическое кольцо	нержавеющая сталь AISI 304 (аналог 08Х18Н10)

Эскиз материалов задвижки GVKR3431M-1W-Fb-2P Ду300

Характеристики

Страна производитель

Россия

Тип присоединения

межфланцевый

Уплотнение

Металл

Класс материала корпуса

сталь

Тип управления

пневмопривод

Серия

GVKR

Строительная длина

76 мм

Давление условное

10 бар

Диаметр условный

Ду300 мм

Тип задвижки

Шиберная

Температура рабочей среды, max

300 ℃

Наличие концевых выключателей

нет

Направление потока

одностороннего действия

Тип пневмопривода

двойного действия

Наличие пневмораспределителя

нет

Наличие блока подготовки воздуха

нет
