Задвижка шиберная Ду400 Ру10 WENZ односторонняя, межфланцевая, шток - выдвижной, корпус - сталь WCB, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом (GVKR3431M-1W-Fb-2P)
Задвижка шиберная с уплотнением «металл-металл» предназначена для полного перекрытия или регулирования потока рабочей среды в магистральных и технологических трубопроводах, перемещающих вязкие, порошкообразные, загрязненные или агрессивные рабочие среды, в том числе при повышенных температурных режимах. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или резервуара. Сила движения штока пневмопривода, жестко связанного со штоком задвижки, передается на шток трубопроводной арматуры и позволяет перемещать шибер при открытии/закрытии. |
|||||||||||||||||||||||||||||||||||||||||||||||||
Общие параметры задвижки шиберной GVKR3431M-1W-Fb-2P Ду400 Ру10 WENZ:
|
Задвижка шиберная Ду400 Ру10 WENZ односторонняя, межфланцевая, шток - выдвижной, корпус - сталь WCB, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом (GVKR3431M-1W-Fb-2P) |
||||||||||||||||||||||||||||||||||||||||||||||||
Габаритные и установочные размеры задвижки шиберной GVKR3431M-1W-Fb-2P Ду400 Ру10 WENZ:
|

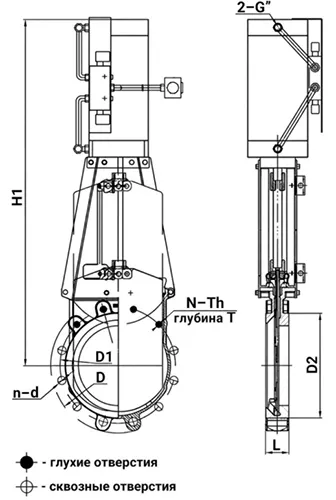

 Эскиз задвижки шиберной GVKR3431M-1W-Fb-2P Ду400 Ру10 WENZ |
||||||||||||||||||||||||||||||||||||||||||||||||
Материалы задвижки шиберной GVKR3431M-1W-Fb-2P Ду400 Ру10 WENZ:
* - позиции 9, 12, 13 и 15 в комплект не входят и заказываются отдельно. |

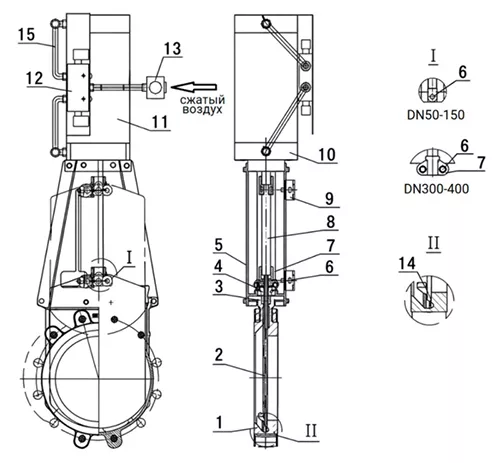

 Эскиз материалов задвижки шиберной GVKR3431M-1W-Fb-2P Ду400 Ру10 WENZ |
||||||||||||||||||||||||||||||||||||||||||||||||
Общие параметры пневмоцилиндра SC 250x430:
|
|||||||||||||||||||||||||||||||||||||||||||||||||
