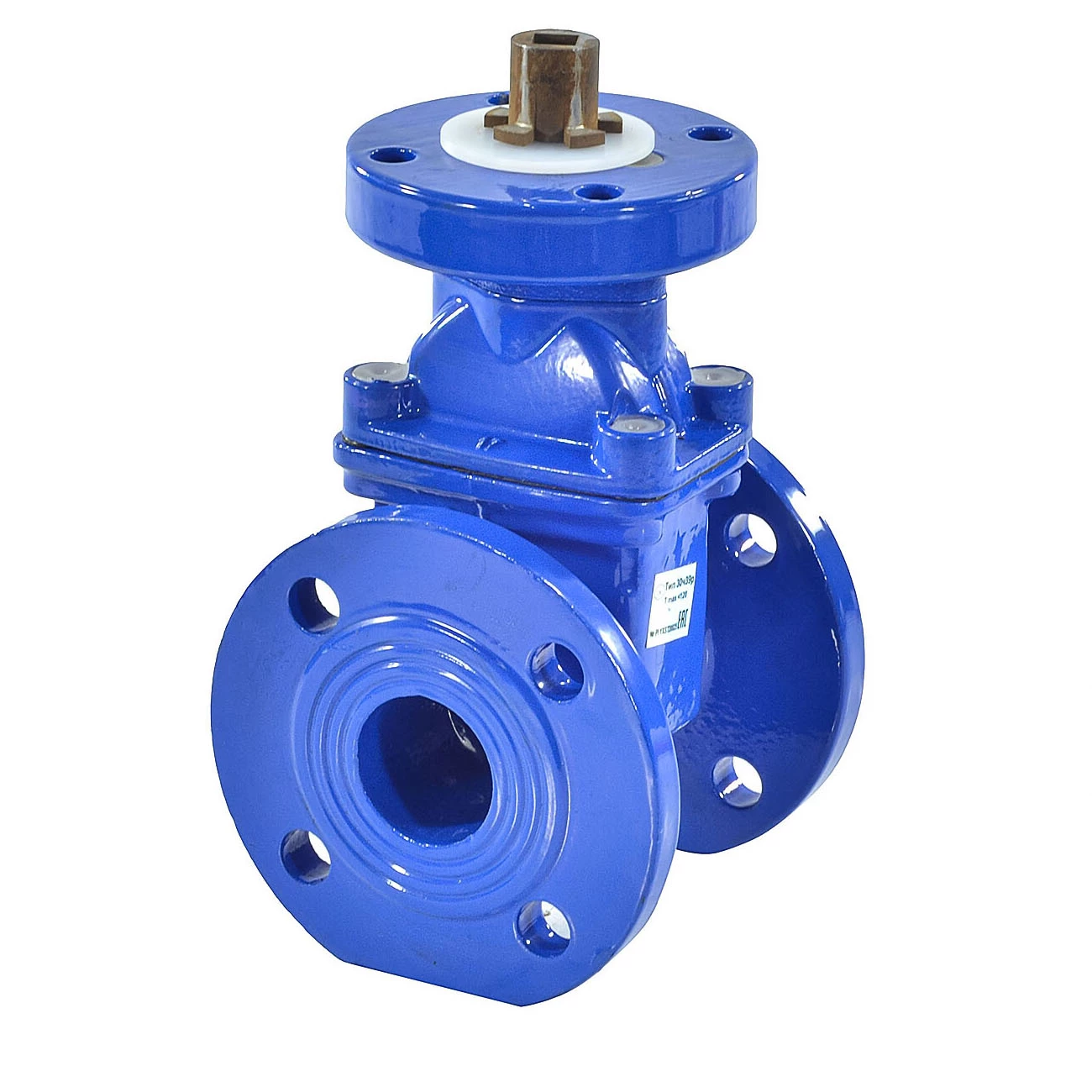

Задвижка клиновая 30ч939р (аналог МЗВ) Китай/Малайзия Ду250 Ру10 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, с голым штоком, цвет - синий

Наличие: Красноярск

Артикул: D040-05686

Бренд: Китай/Малайзия

Страна производитель: Китай

от 35 151.25 ₽/шт

Получить предложение

К заявке

Остались вопросы по продукции?

Нашли дешевле?

Помощь с выбором

Подобрать аналог

Описание

Характеристики

Описание

Задвижка чугунная клиновая фланцевая используется на трубопроводах для перекрытия потока рабочей среды.

Параметры задвижки клиновой Китай/Малайзия 30ч939р МЗВ Ру10 Ду250 Ру10:

Тип задвижки - Клиновая
Диаметр номинальный DN - 250 мм
Давление условное PN - 10 бар
Температура рабочей среды - от -20 до + 120
Тип присоединения - Фланцевый
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - Ковкий чугун
Материал запорного органа - Ковкий чугун + EPDM
Таблица фигур - 30ч939р (МЗВ)
Строительная длина - 250 мм
Класс материала корпуса - чугун
Управление - голый шток
Конструкция шпинделя - невыдвижной
Клин - обрезиненный
Тип уплотнения - EPDM
Тип покрытия - эпоксидный порошок
Цвет задвижки - Синий
Вес - 76 кг
Страна производитель - Китай

Задвижка клиновая 30ч939р (аналог МЗВ) Китай/Малайзия Ду250 Ру10 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, с голым штоком, цвет - синий

Габаритные и установочные размеры задвижки клиновой Китай/Малайзия 30ч939р МЗВ Ру10 Ду250 Ру10:

DN - 250 мм
L - 250 мм (строительная длина)
H - 580 мм
D1 - 405 мм
B - 319 мм
T - 22 мм
A - 3 мм
D - 175 мм
F - 135 мм
Количество и диаметр болтовых отверстий на фланце N-D - 12-23 мм

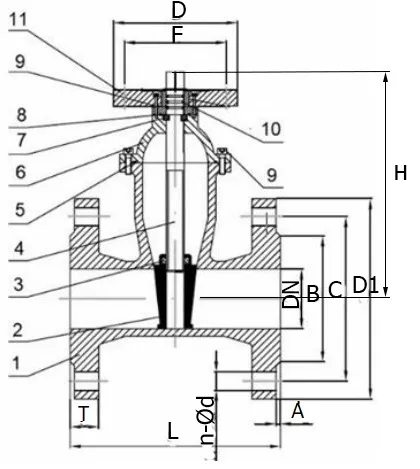

Эскиз задвижки клиновой Китай/Малайзия 30ч939р МЗВ Ру10 Ду250 Ру10

Материалы деталей задвижки клиновой Китай/Малайзия 30ч939р МЗВ Ру10 Ду250 Ру10:

№ п/п	Наименование	Материал
1	Корпус	Ковкий чугун
2	Клин	Ковкий чугун + EPDM
3	Гайка штока	Латунь
4	Шток	Нерж. сталь SS420
5	Уплотнительное кольцо	EPDM

№ п/п	Наименование	Материал
6	Крышка	Ковкий чугун
7	Прокладка	Латунь
8, 10	Кольцевое уплотнение	EPDM
9	Болты	Углеродистая сталь
11	Фланец	Ковкий чугун

Характеристики

Бренд

Китай/Малайзия

Страна производитель

Китай

Тип присоединения

фланцевый

Уплотнение

EPDM

Класс материала корпуса

чугун

Тип управления

голый шток

Строительная длина

250 мм

Давление условное

10 бар

Диаметр условный

Ду250 мм

Тип задвижки

Клиновая

Температура рабочей среды, max

120 ℃

Таблица фигур

30ч939р (МЗВ)

Конструкция шпинделя

невыдвижной

Клин

обрезиненный

Взрывозащищенный корпус

нет
