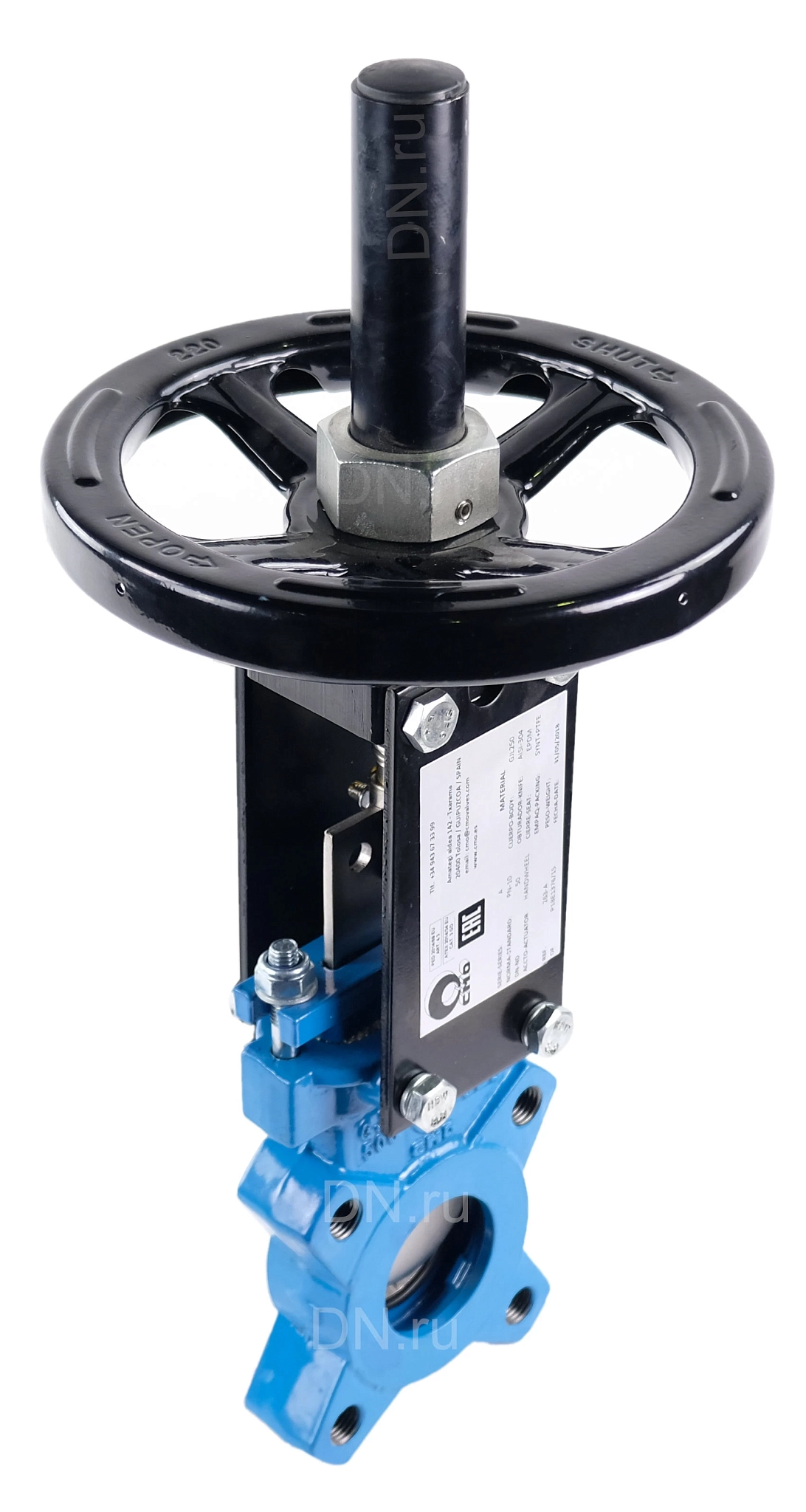

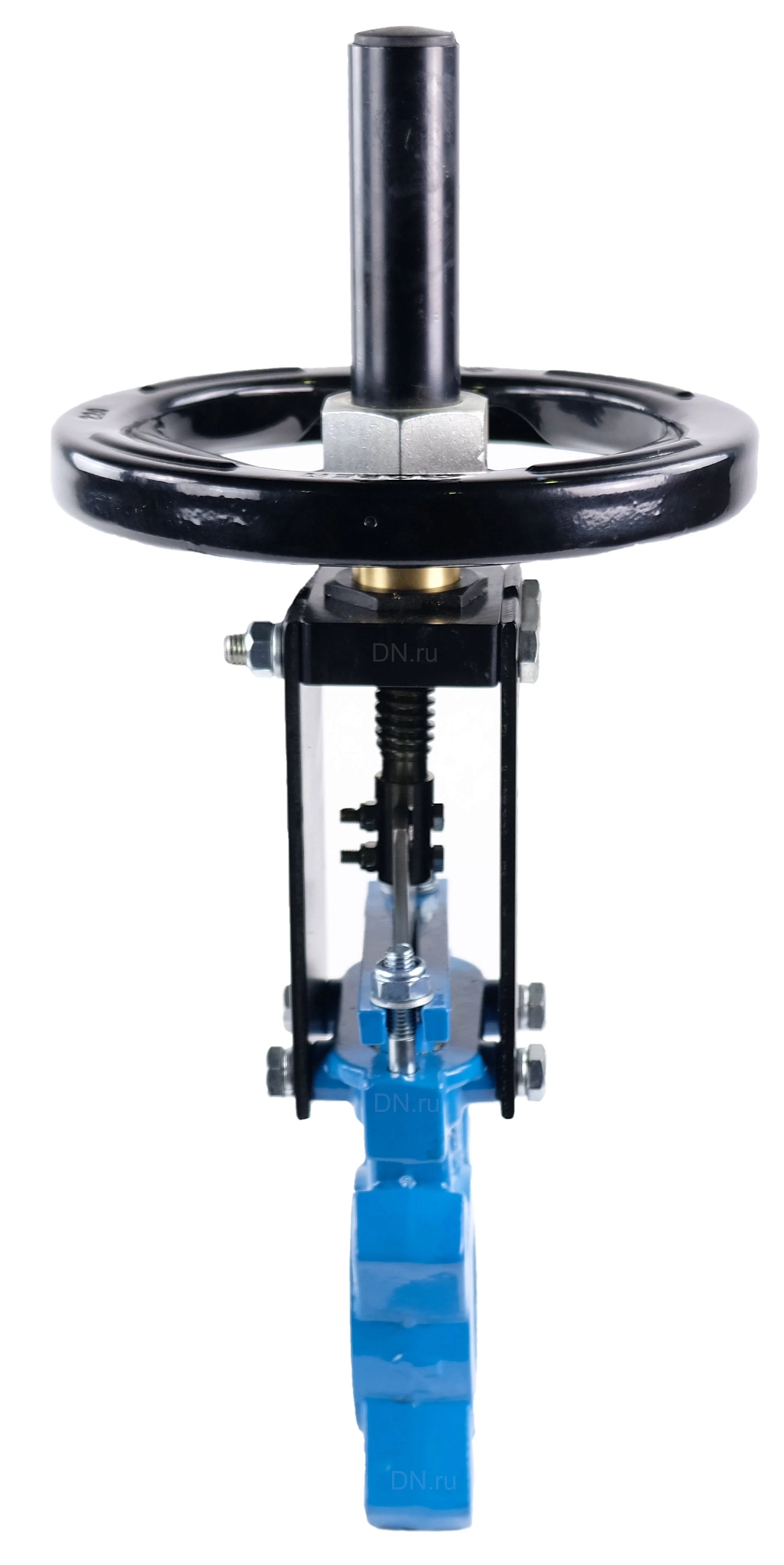

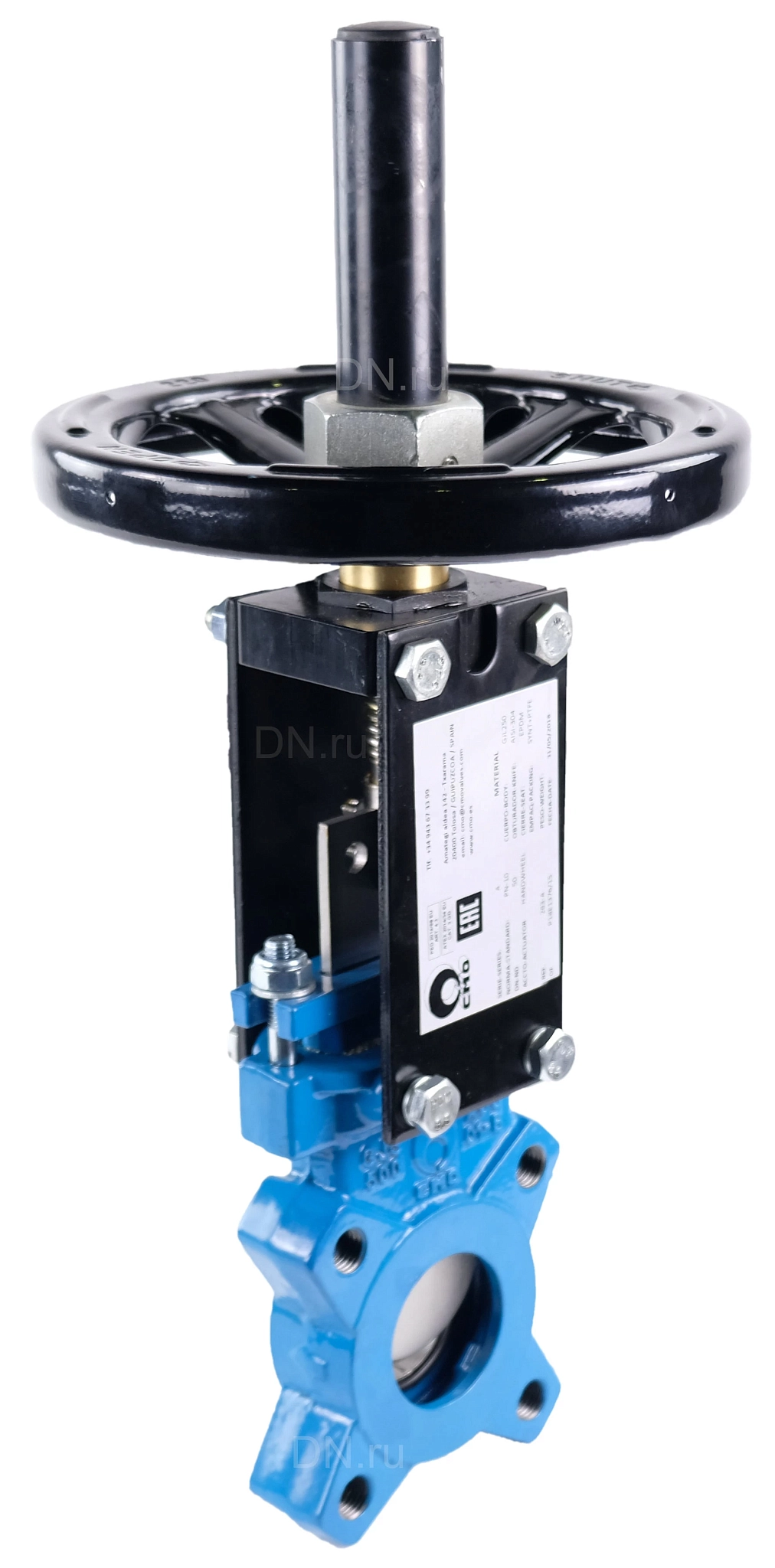

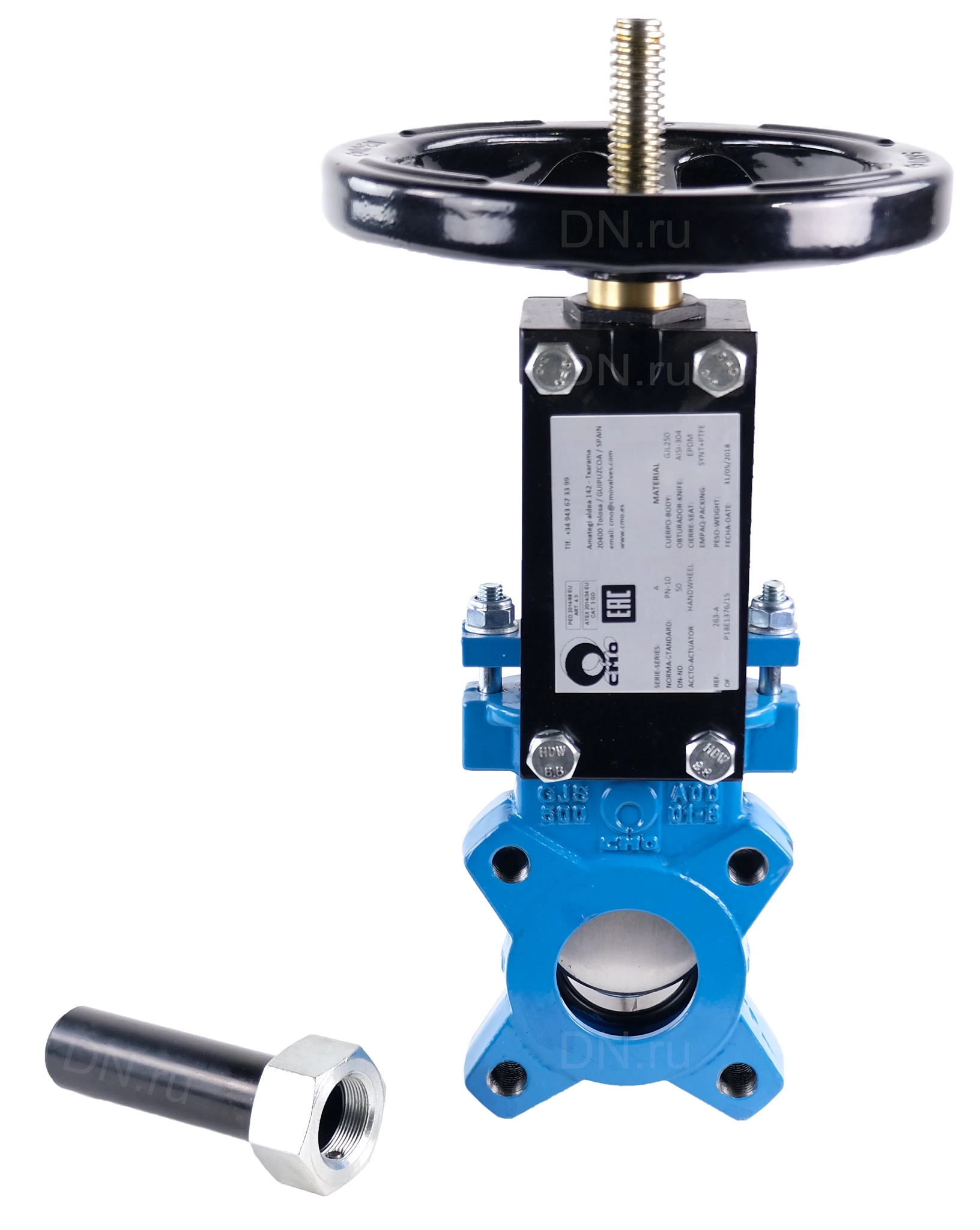

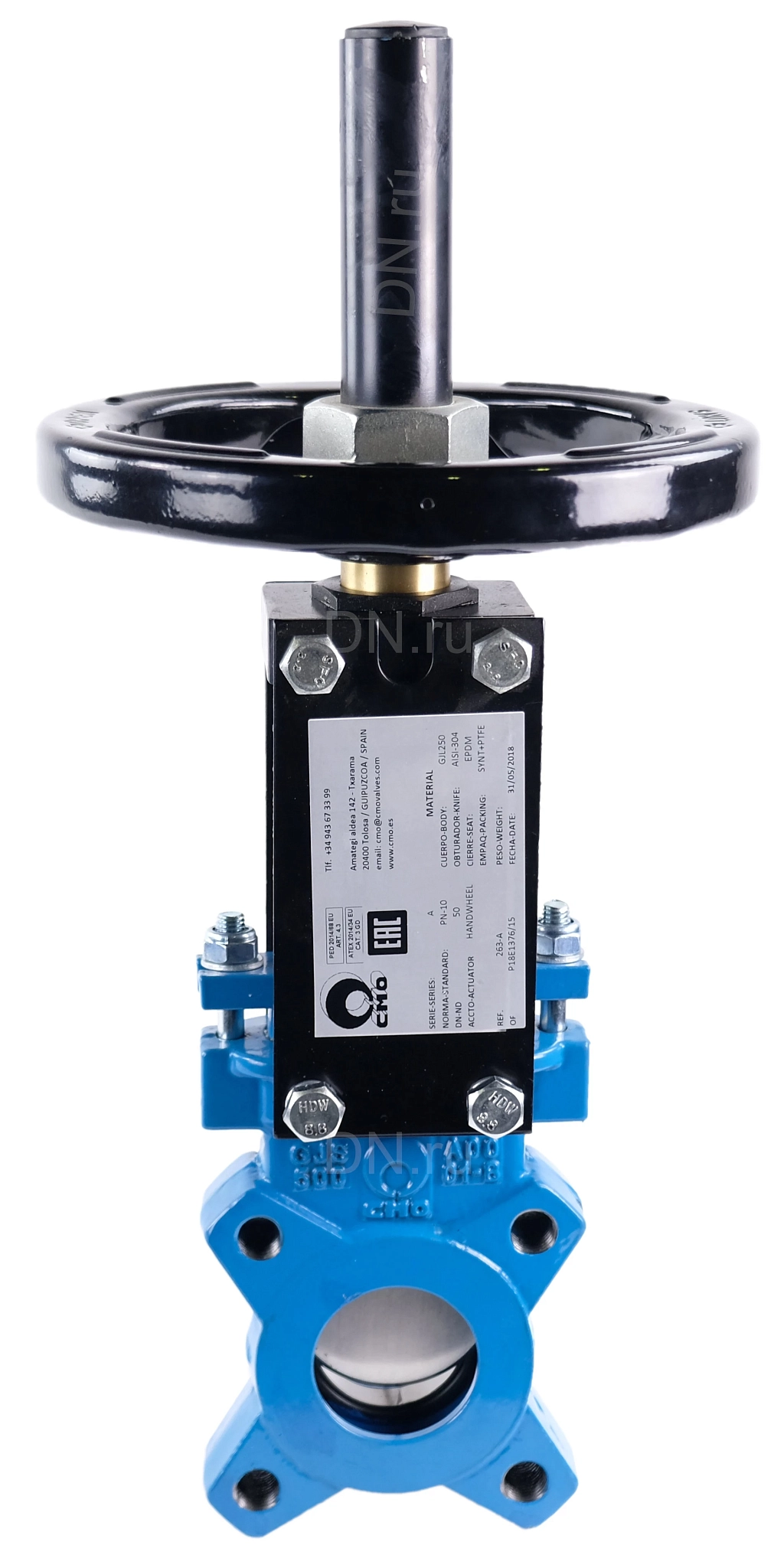

Задвижка шиберная ножевая CMO AB-01-HW(N)-E Ду150 Ру8 межфланцевая, клин - однодисковый, корпус - чугун, уплотнение - EPDM, со штурвалом

Наличие: Красноярск

Артикул: D040-03302

Бренд: CMO

Страна производитель: Испания

от 82 151.14 ₽/шт

Получить предложение

К заявке

Остались вопросы по продукции?

Нашли дешевле?

Помощь с выбором

Подобрать аналог

Описание

Характеристики

Описание

Тип задвижки - Шиберная
Диаметр номинальный DN - 150 мм
Давление номинальное - 8 бар
Тип присоединения - межфланцевый
Материал корпуса - Чугун серый GG25/СЧ25/EN-GJL-250
Материал запорного органа - Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина - 60 мм
Класс материала корпуса - чугун
Управление - ручное/штурвал/маховик
Клин - однодисковый
Тип уплотнения - EPDM
Тип покрытия - эпоксидный порошок
Вес - 17 кг
Страна производитель - Испания

Задвижка шиберная СМО двухсторонняя AB-01-HW(N)-E Ду150 Ру8 EPDM чугунная со штурвалом

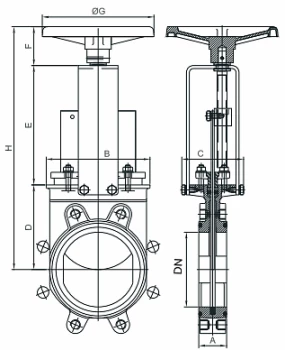

Размеры:

A=56 мм (строительная длина)
B=209 мм
C=124 мм
D=170 мм
E=240 мм
F=78 мм
G=225 мм
H=488 мм

Чертеж Задвижка шиберная СМО двухсторонняя AB-01-HW(N)-E Ду150 Ру8 EPDM чугунная со штурвалом

Материалы

1	Корпус, крышка	чугун GG25/ сталь CF8M
2	Нож	AISI 304/316
3	Седловое уплотнение	EPDM(Е)
4	Шток	AISI 303

Задвижка шиберная СМО двухсторонняя AB-01-HW(N)-E Ду150 Ру8 EPDM чугунная со штурвалом и невыдвижным штоком предназначена для пропускания потока жидкости (вода техническая, сточная и прочие среды), в которой содержаться абразивные частицы. Применение задвижек возможно в местах ограниченного пространства, за счет их небольшого размера и массы.

Характеристики

Бренд

CMO

Страна производитель

Испания

Тип присоединения

межфланцевый

Уплотнение

EPDM

Класс материала корпуса

чугун

Тип управления

ручной

Серия

AB-01-HW(N)-E

Строительная длина

60 мм

Давление условное

8 бар

Диаметр условный

Ду150 мм

Тип задвижки

Шиберная

Температура рабочей среды, max

120 ℃

Клин

однодисковый

Наличие концевых выключателей

нет

Направление потока

двустороннего действия
