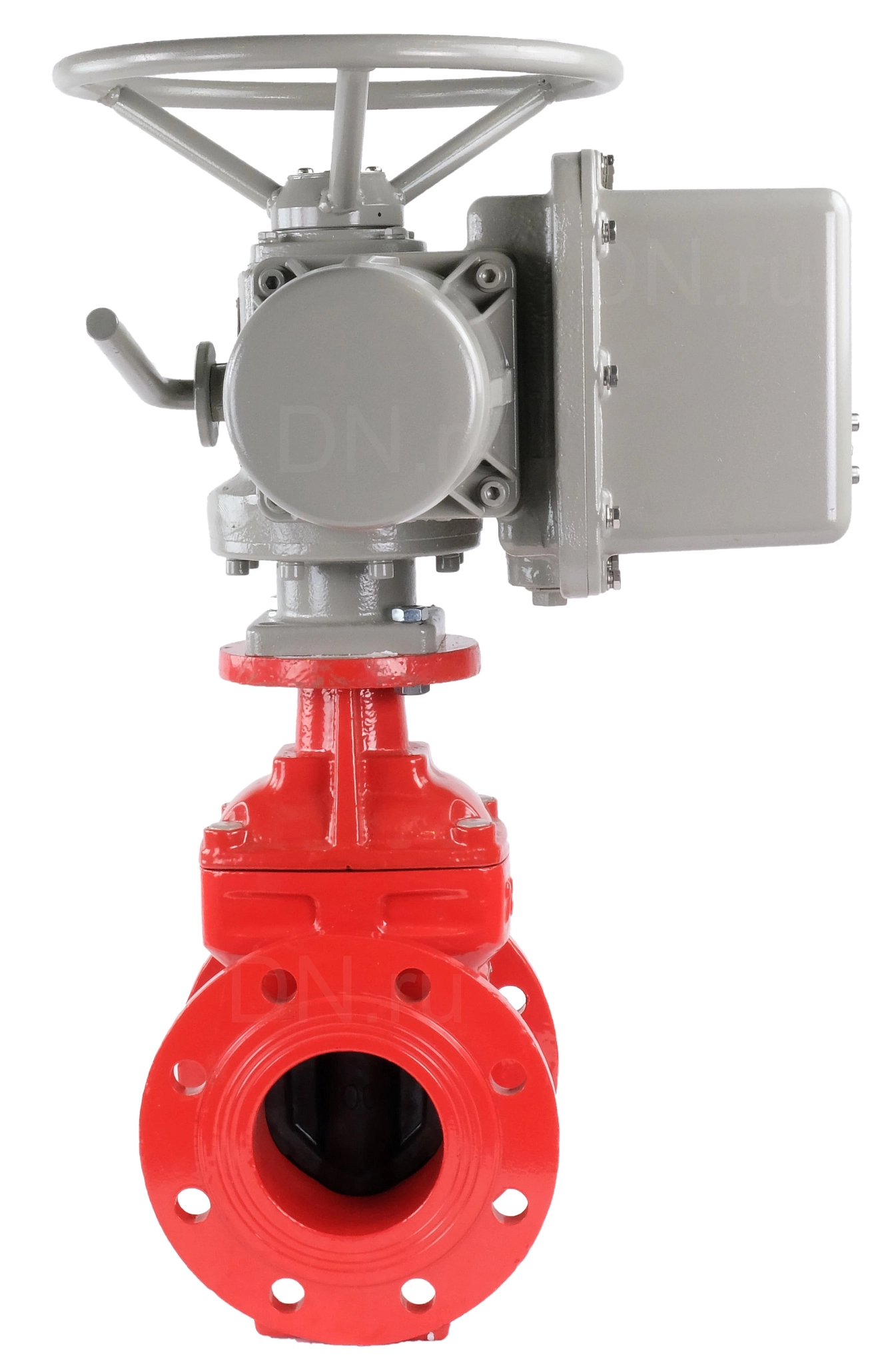

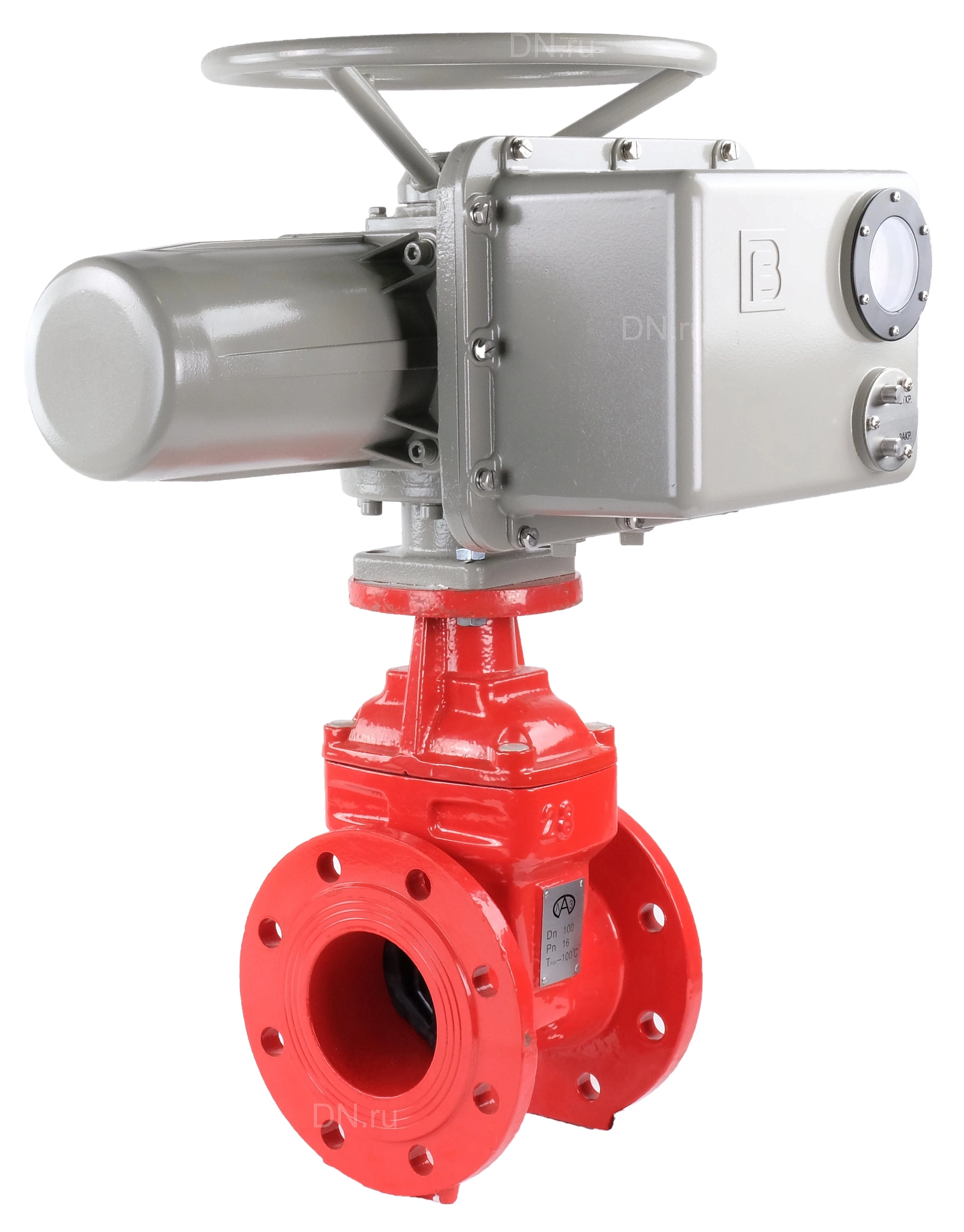

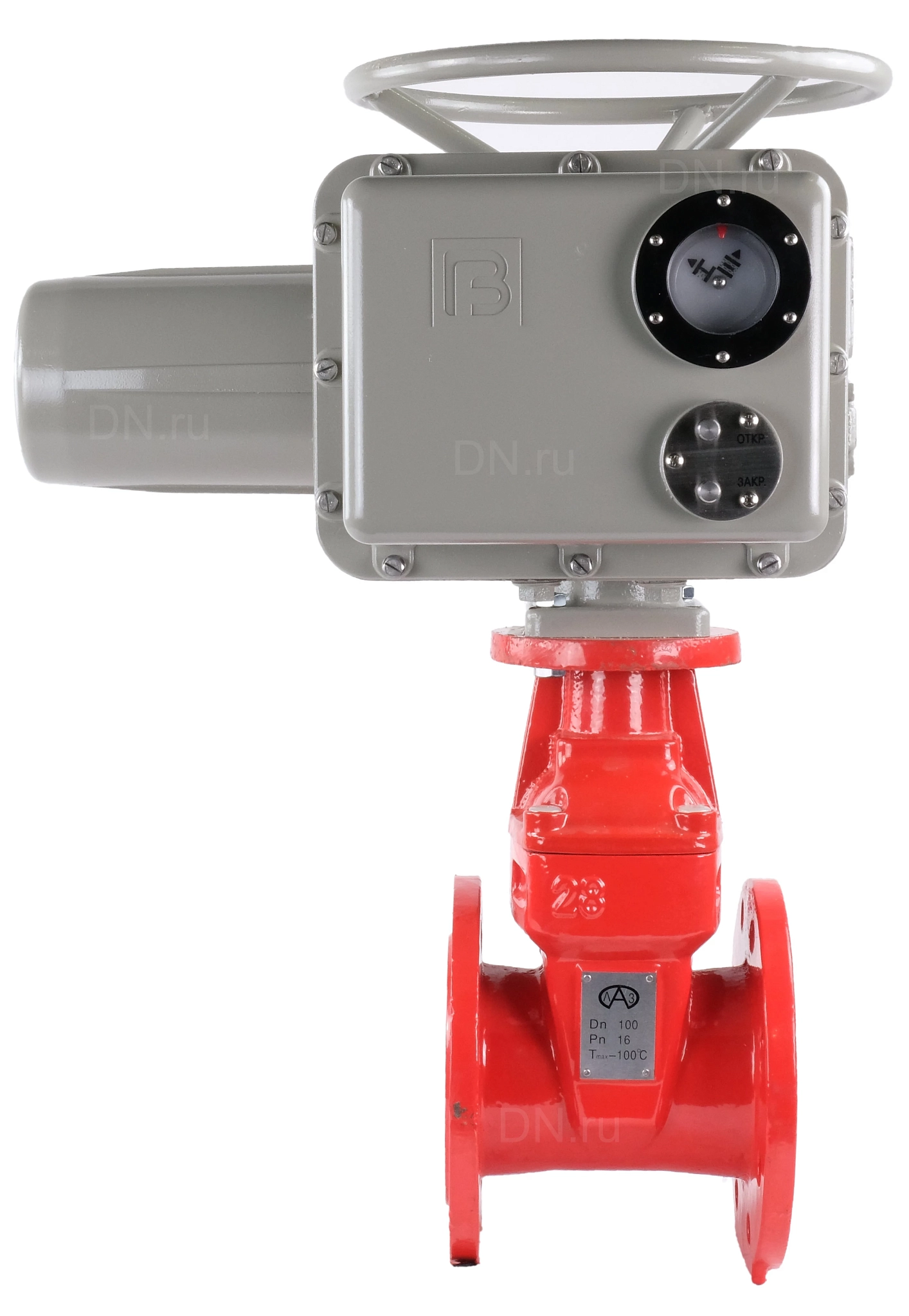

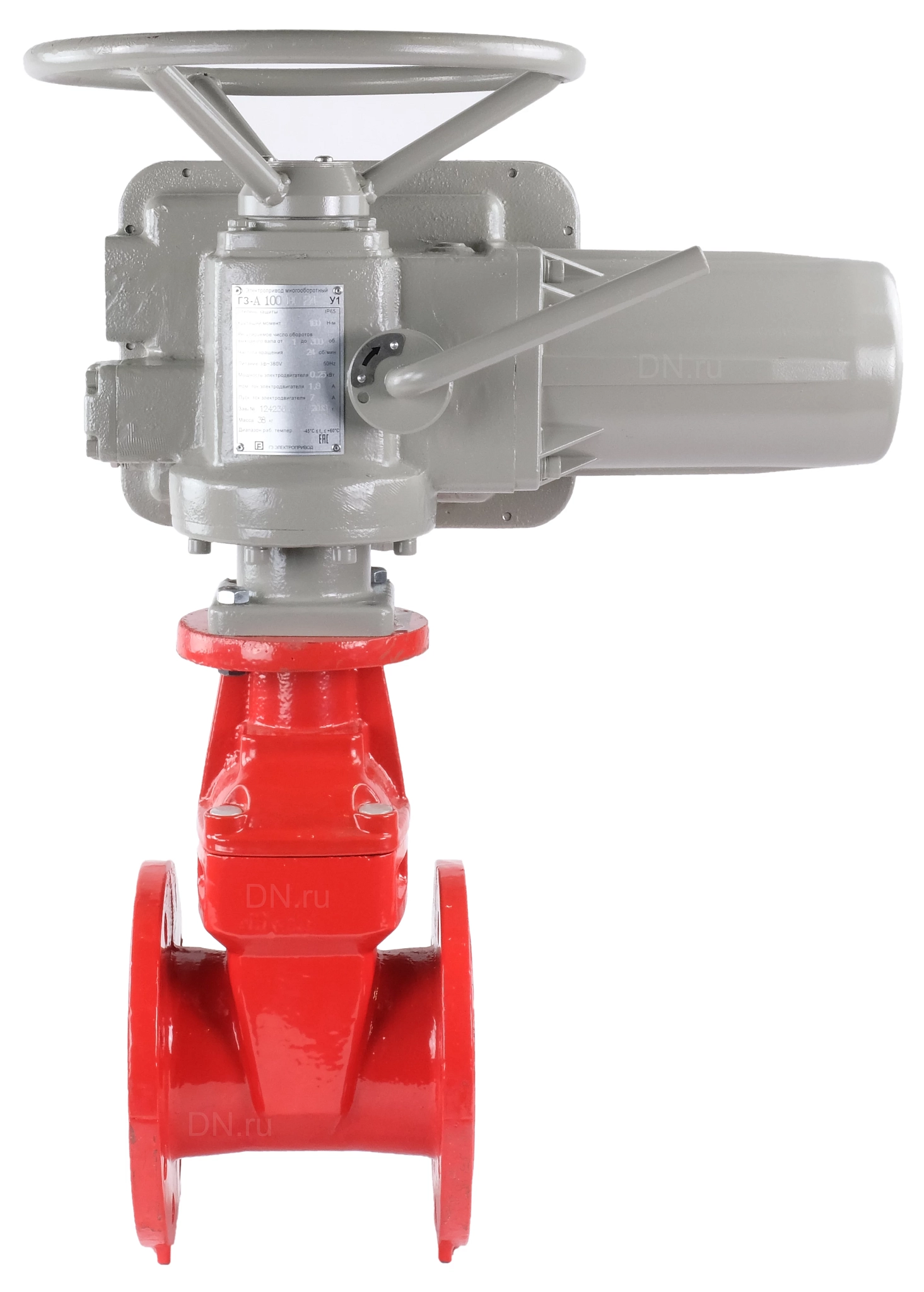

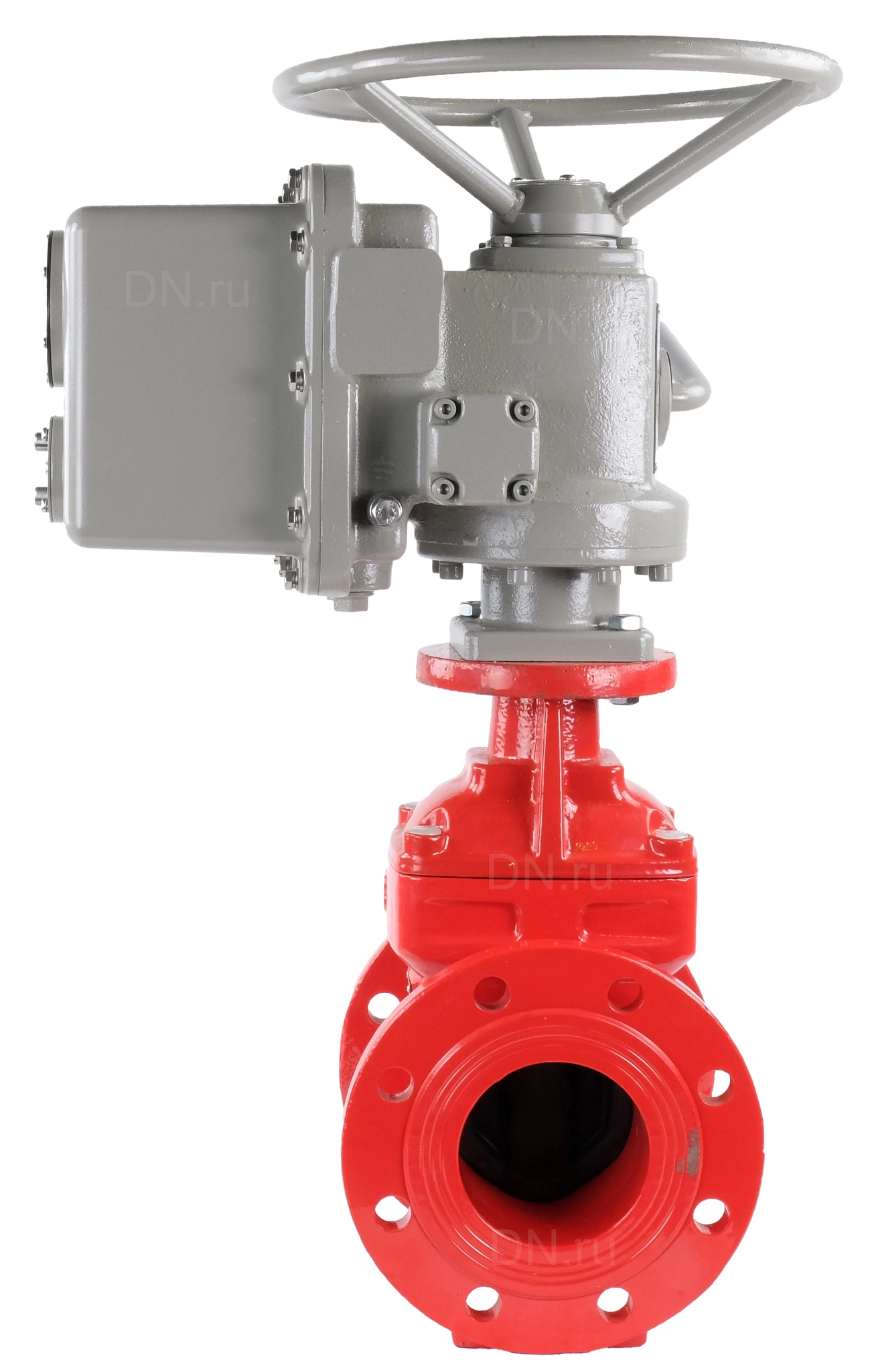

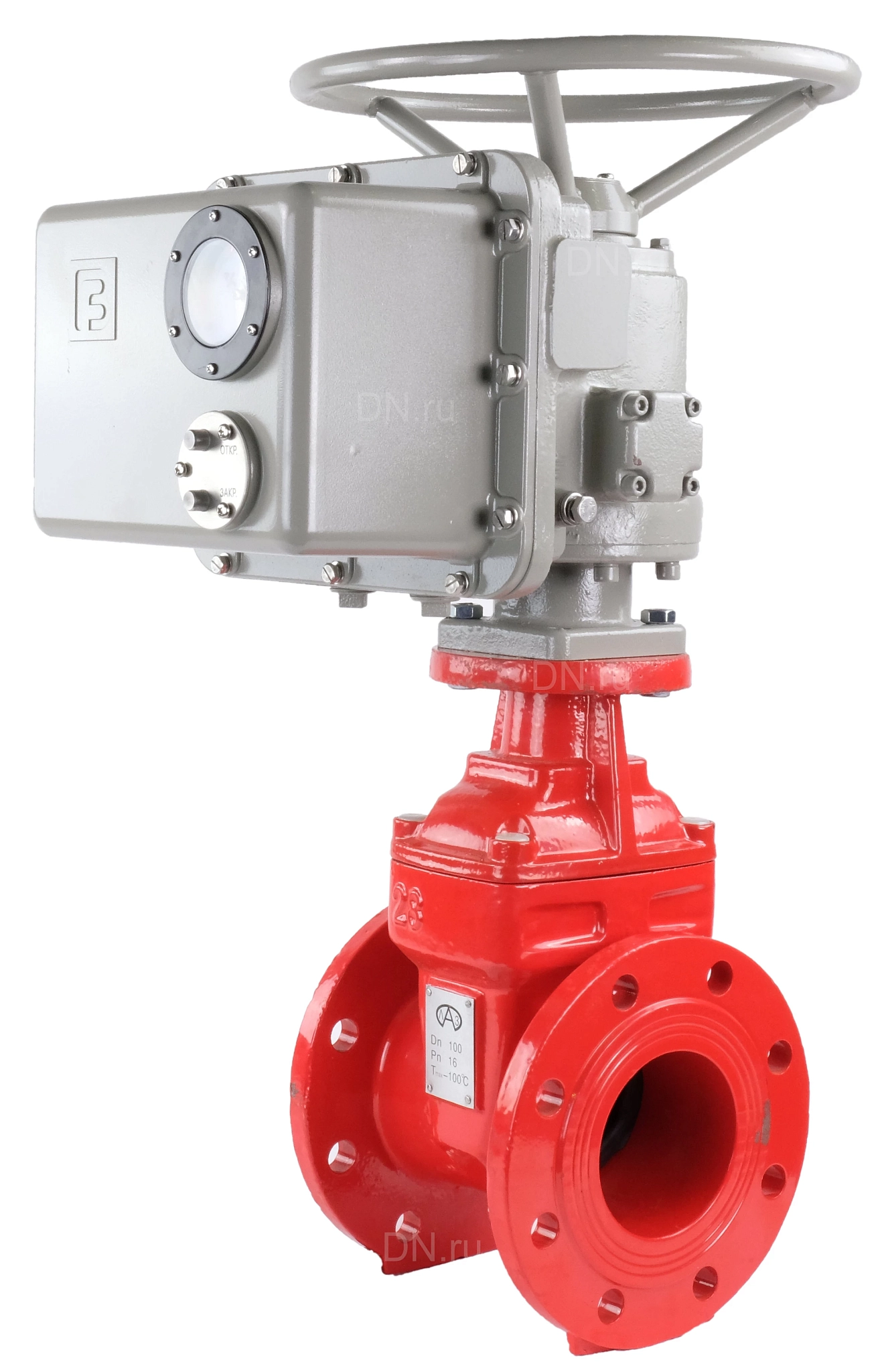

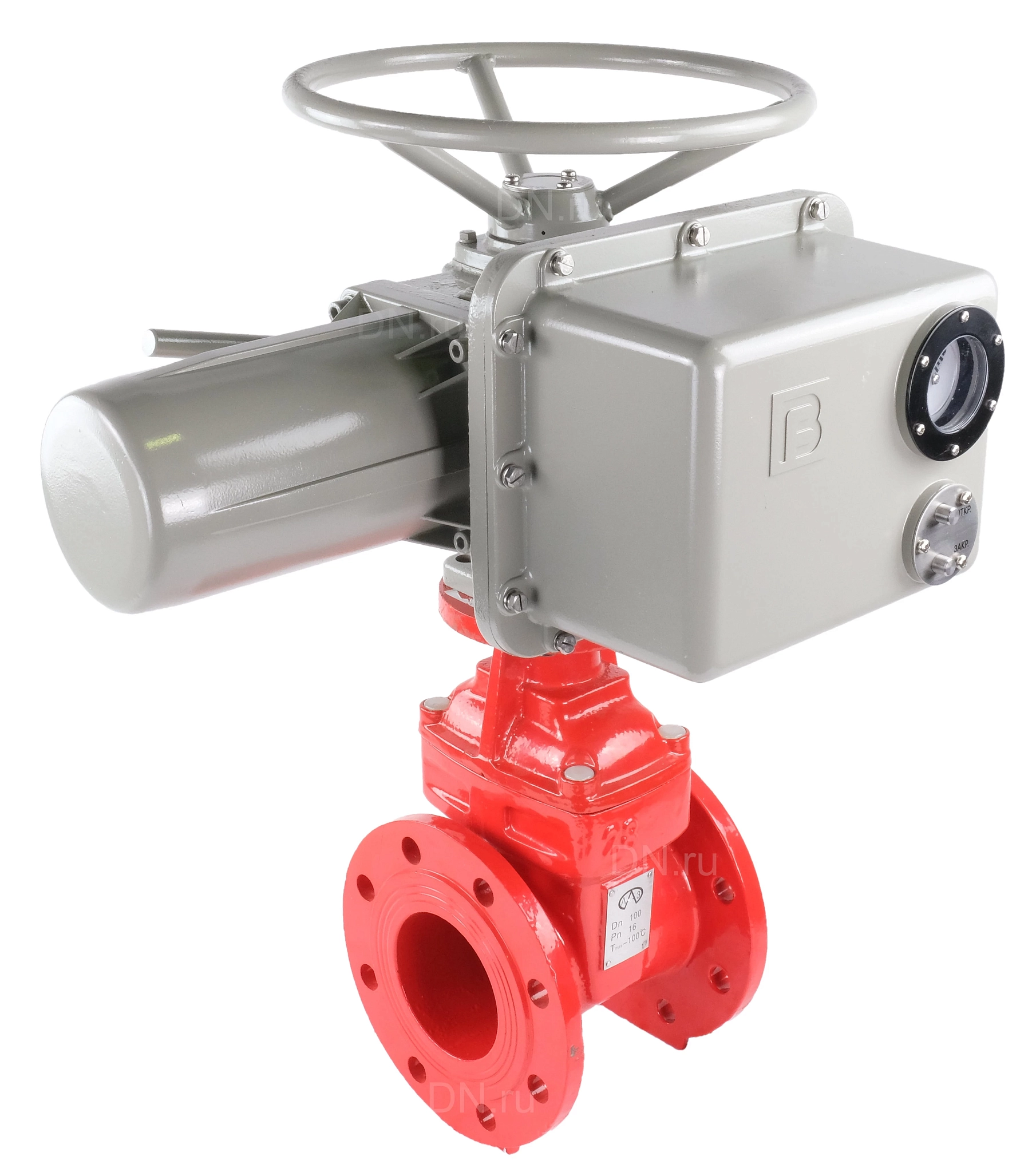

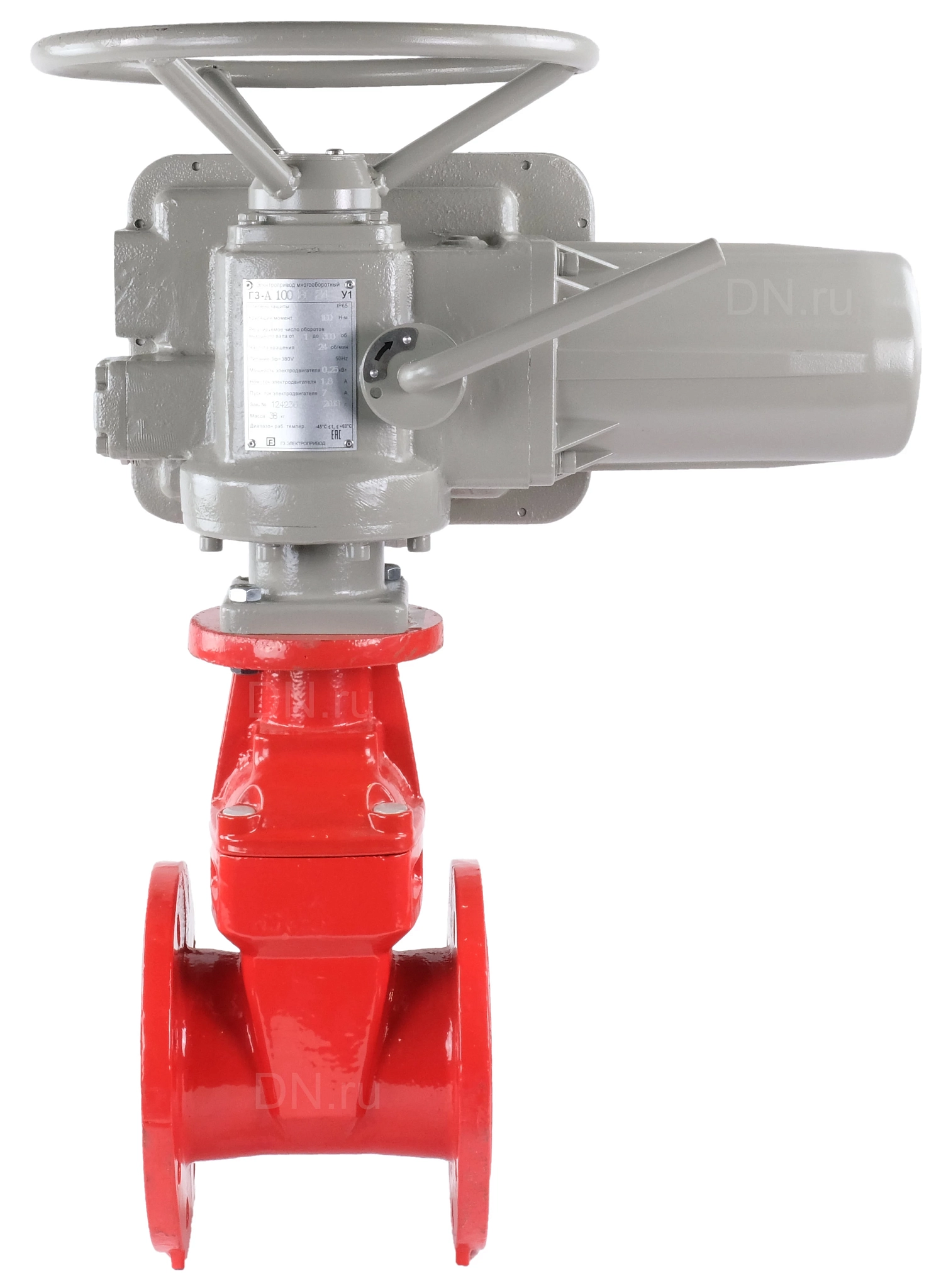

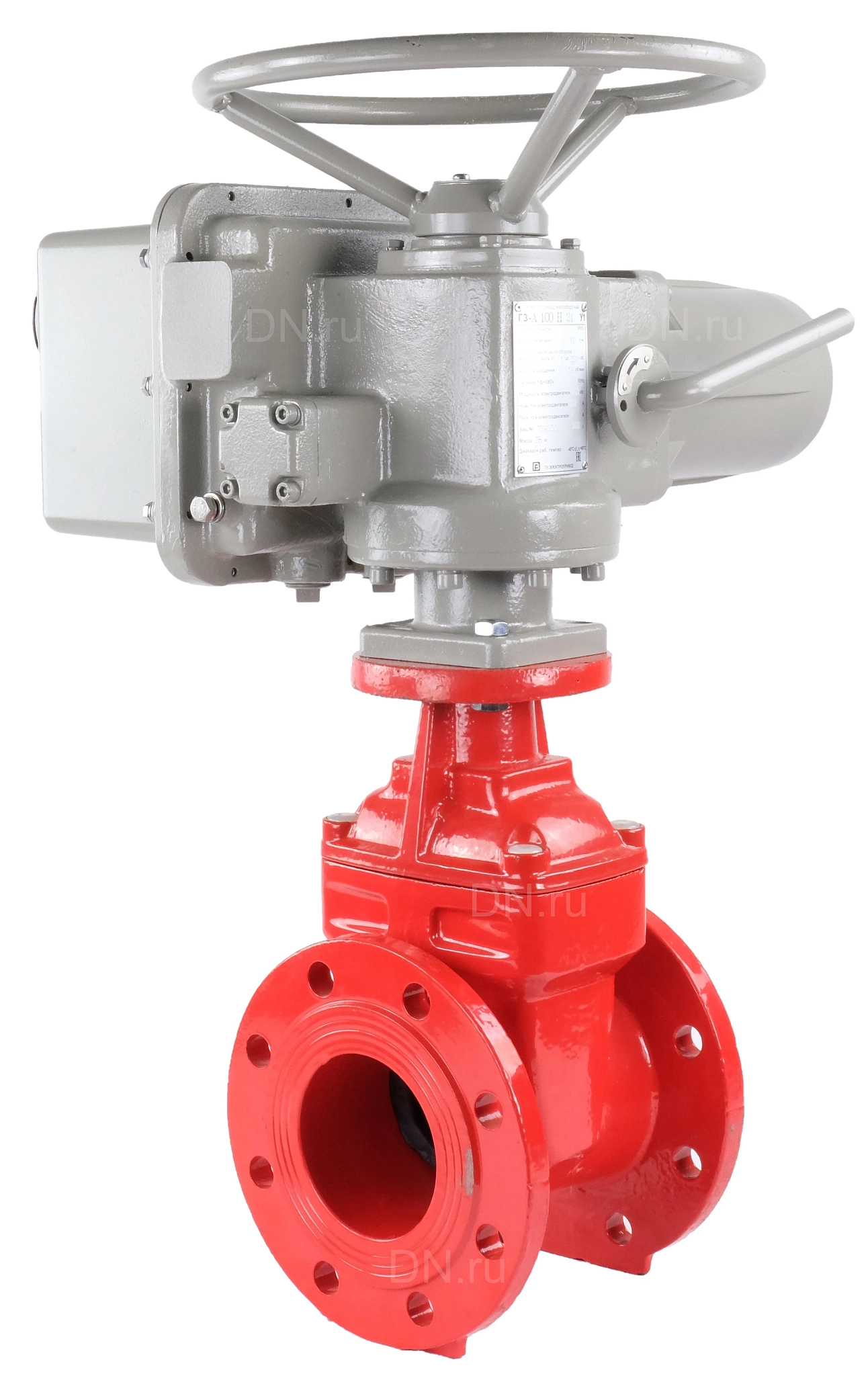

Задвижка клиновая 30ч939р (аналог МЗВ) ЛАЗ Ду65 Ру16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, с электроприводом ГЗ-А.70/24, 380В

Наличие: Красноярск

Артикул: D040-02293

Бренд: ЛАЗ

Страна производитель: Россия

от 83 377.24 ₽/шт

Получить предложение

К заявке

Остались вопросы по продукции?

Нашли дешевле?

Помощь с выбором

Подобрать аналог

Описание

Характеристики

Описание

Тип задвижки - Клиновая
Диаметр номинальный DN - 65 мм
Давление условное PN - 16 бар
Тип присоединения - Фланцевый
Материал корпуса - Чугун серый GG25/СЧ25/EN-GJL-250
Таблица фигур - 30ч939р (МЗВ)
Строительная длина - 170 мм
Класс материала корпуса - чугун
Управление - С электроприводом
Напряжение питания - 380В
Конструкция шпинделя - невыдвижной
Клин - обрезиненный
Тип уплотнения - EPDM
Тип покрытия - эпоксидный порошок
Крутящий момент - 70 Нм
Вес - 37 кг
Страна производитель - Россия
Страна производитель привода - Россия

Задвижка чугунная ЛАЗ 30ч939р Ду65 Ру16 с электроприводом ГЗ 380 В

Размеры задвижки:

H = 270 мм
L = 170 мм (строительная длина)
Протечки затвора = 0,39 см³/мин
Величина рабочего хода вала = 10-12 оборотов
Макс. крутящий момент на шпинделе = 70 Нм
Присоединение к арматуре по ОСТ 26-07-763-73 = А (пятикулачковая муфта)

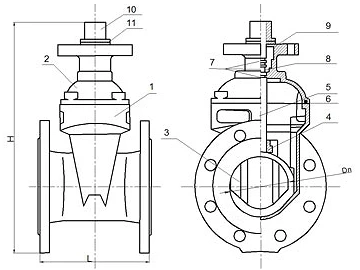

Чертеж Задвижка чугунная ЛАЗ 30ч939р Ду65 Ру16 с электроприводом ГЗ 380 В

Материалы

1, 2	Корпус, Крышка	Чугун DIN GGG50
3	Клин и покрытие	Чугун обрезиненный EPDM
4	Гайка шпинделя	Бронза
5	Шпиндель	Нержавеющая сталь
6	Прокладка крышки	Резина
7	Уплотнительные кольца	Резина
8	Втулка	Бронза
9	Упорная гайка	Чугун
10	Втулка	Сталь 45
11	Дистанционная шайба	Фторопласт

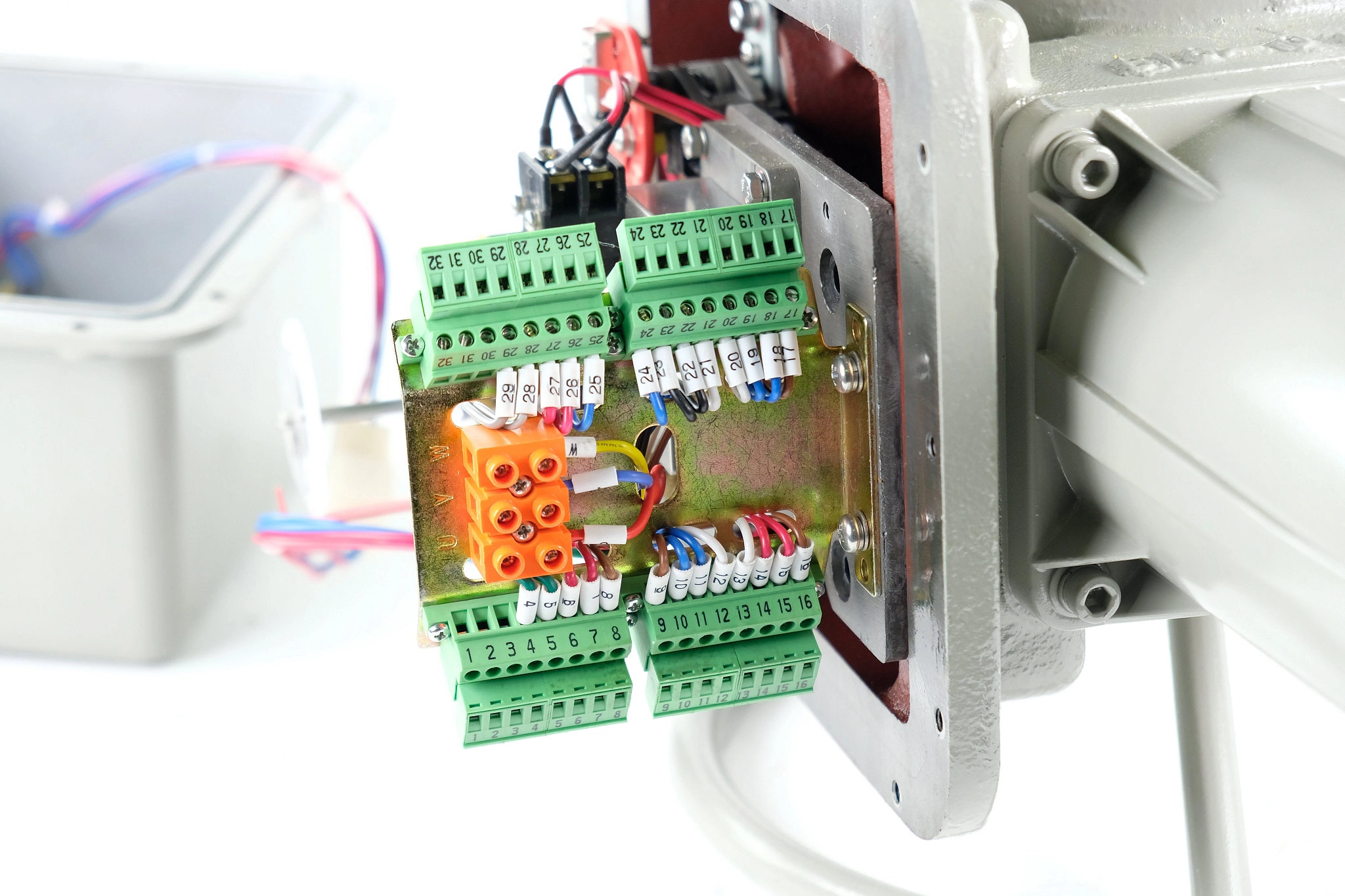

Задвижки комплектуются приводами ГЗ-А.70/24 со скоростью вращения вала 24 об/мин, рассчитанными на напряжение сети 380В.

При необходимости изменения напряжения питания либо числа оборотов вала привода обращайтесь за уточнением к нашим менеджерам

Технические характеристики привода ГЗ-А.70:

Напряжение питания сети: 380В (Под заказ 220В)
Частота вращения вала: 24 об/мин (под заказ 12,18)
Номинальный крутящий момент на валу: 70 Нм (7 кгс*м)
Число оборотов выходного вала: 1-26 об.
Климатическое исполнение: по ГОСТ Р 15150.
Тип присоединения к арматуре: по ОСТ 26-07-763-73 "А".
Места установки: в помещениях, на открытом воздухе, под навесом.
Относительная влажность: 100% при 25°С (верхнее значение).
Степень защиты корпуса: по ГОСТ 14254 – IP 65.
Т°С рабочий диапазон:
- У1 - от - 30 до + 70°С.
- У1 - от - 40 до + 60°С.
- УХЛ1 - от - 60 до + 60°С.
- Т1 - от - 10 до + 65°С.

Характеристики

Бренд

ЛАЗ

Страна производитель

Россия

Тип присоединения

фланцевый

Уплотнение

EPDM

Напряжение питания

380В

Класс материала корпуса

чугун

Тип управления

электропривод

Степень защиты корпуса

IP65

Климатическое исполнение

по ГОСТ Р 15150.

Строительная длина

170 мм

Давление условное

16 бар

Диаметр условный

Ду65 мм

Тип задвижки

Клиновая

Температура рабочей среды, max

120 ℃

Таблица фигур

30ч939р (МЗВ)

Конструкция шпинделя

невыдвижной

Клин

обрезиненный

Взрывозащищенный корпус

нет

Ручной дублер

штурвал

Наличие моментной муфты

Да

Места установки

в помещениях, на открытом воздухе, под навесом.

Напряжение питания сети

380В (Под заказ 220В)

Номинальный крутящий момент на валу

70 Нм (7 кгс*м)

Относительная влажность

100% при 25°С (верхнее значение).

Частота вращения вала

24 об/мин (под заказ 12,18)

Число оборотов выходного вала

1-26 об.

Тип присоединения к арматуре

по ОСТ 26-07-763-73 "А".
