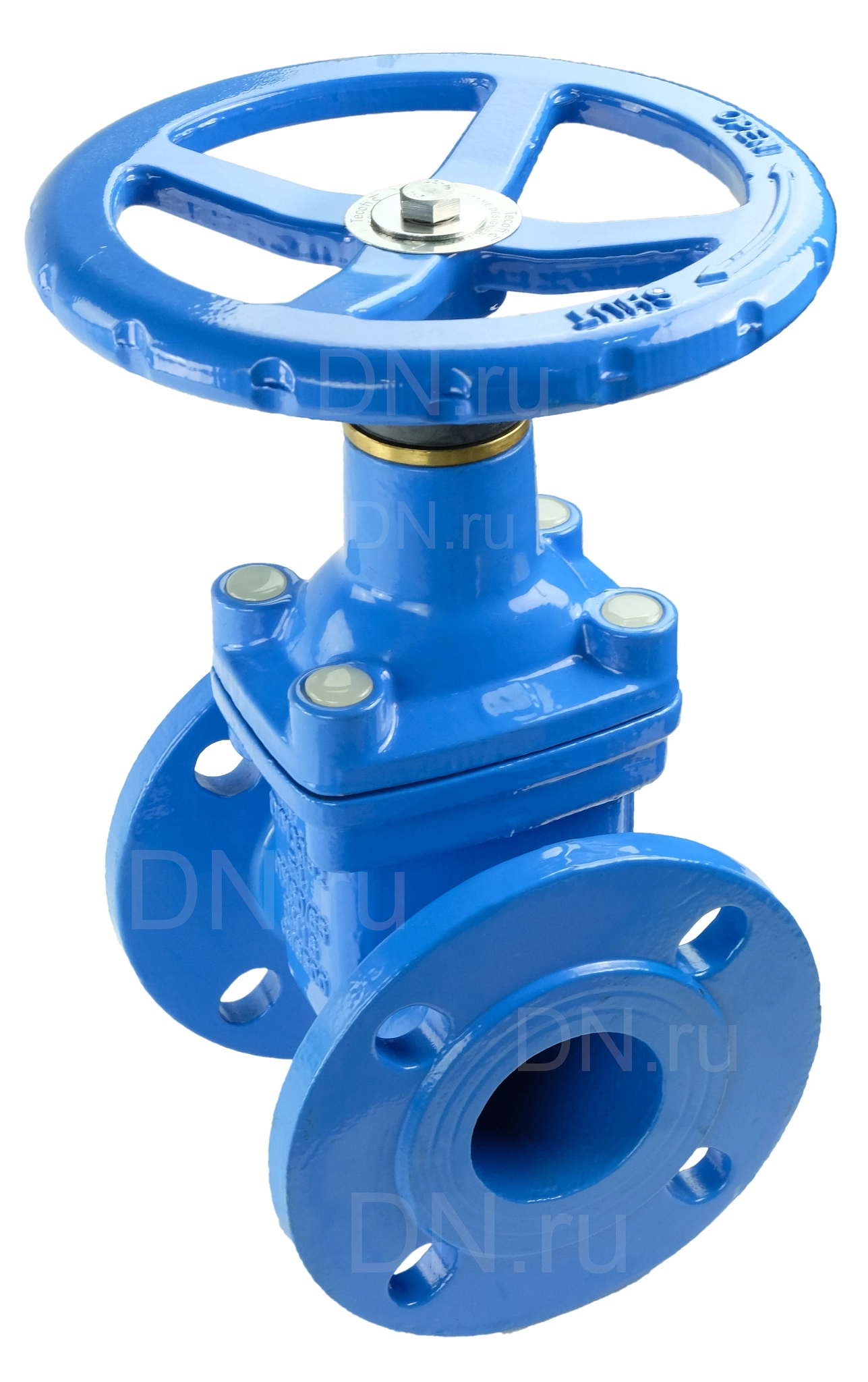

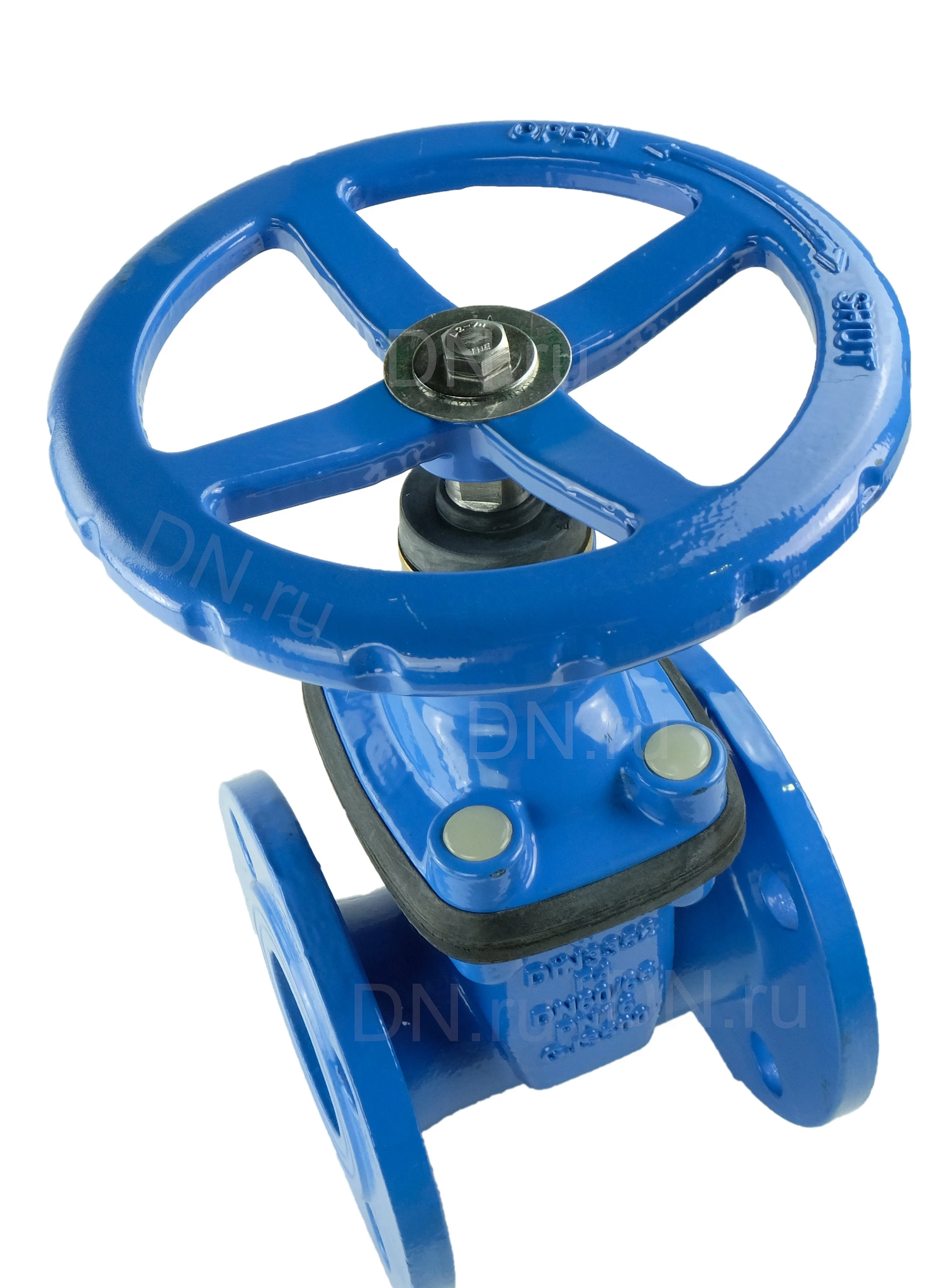

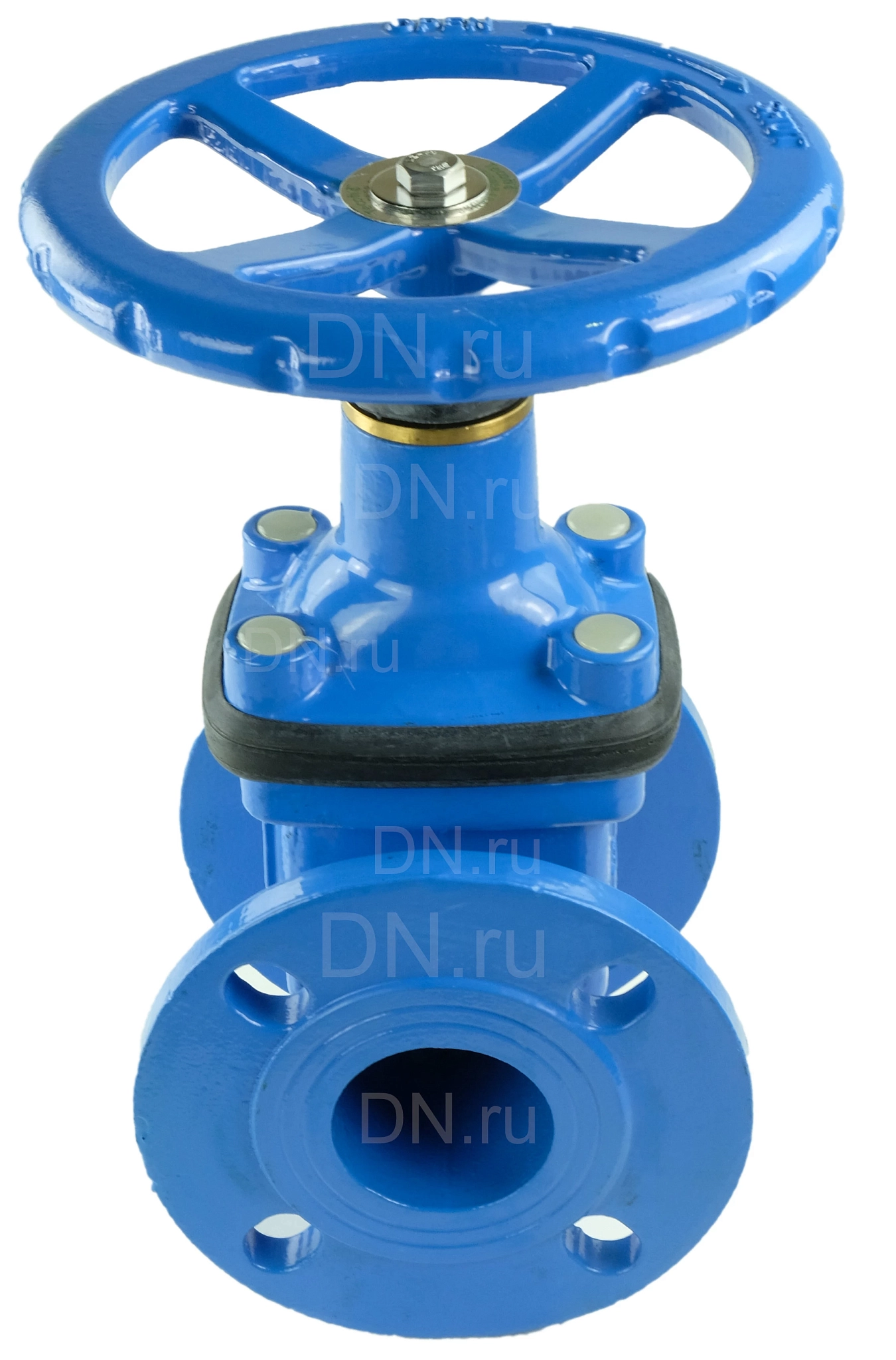

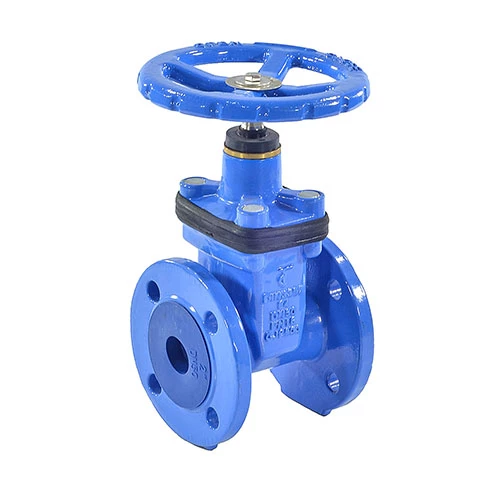

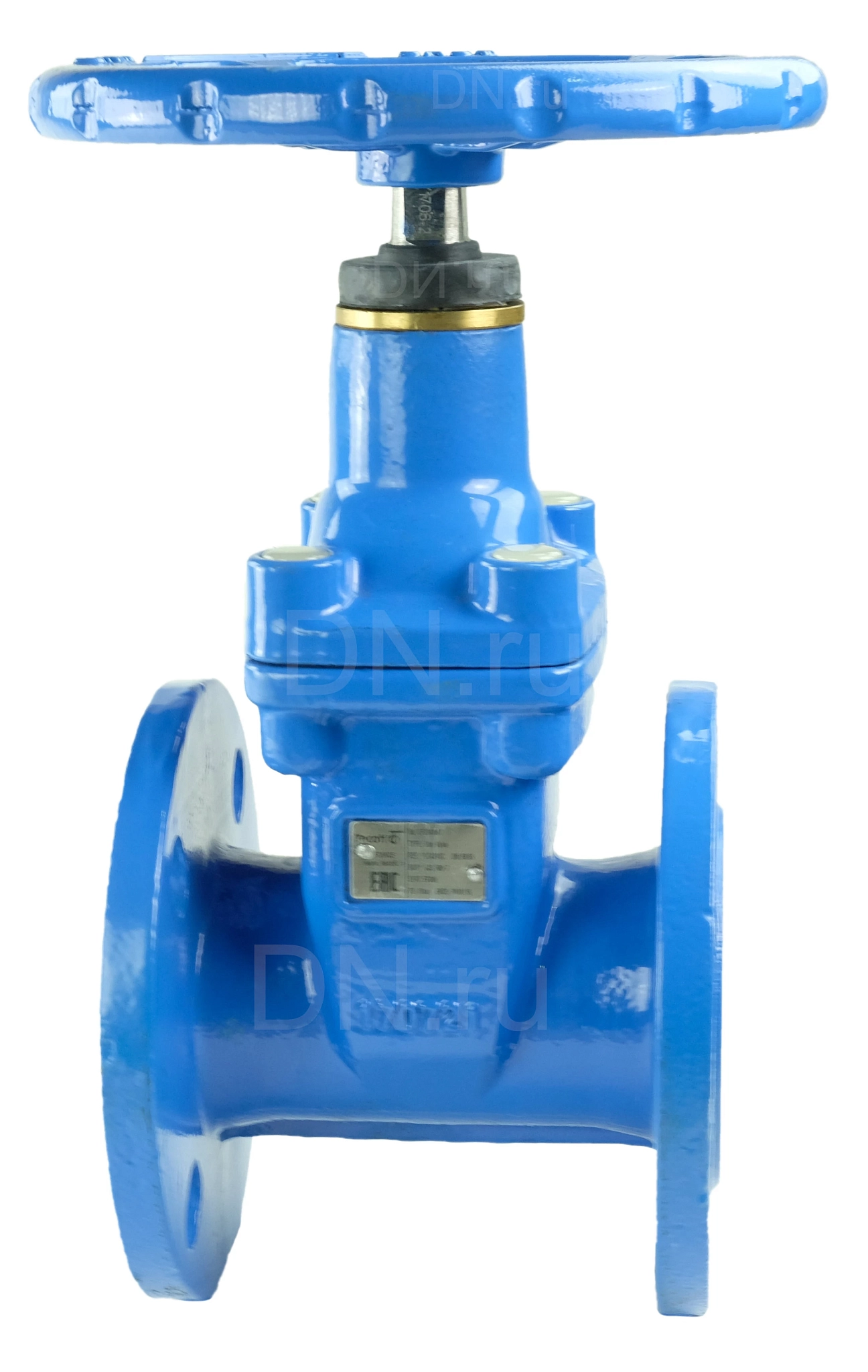

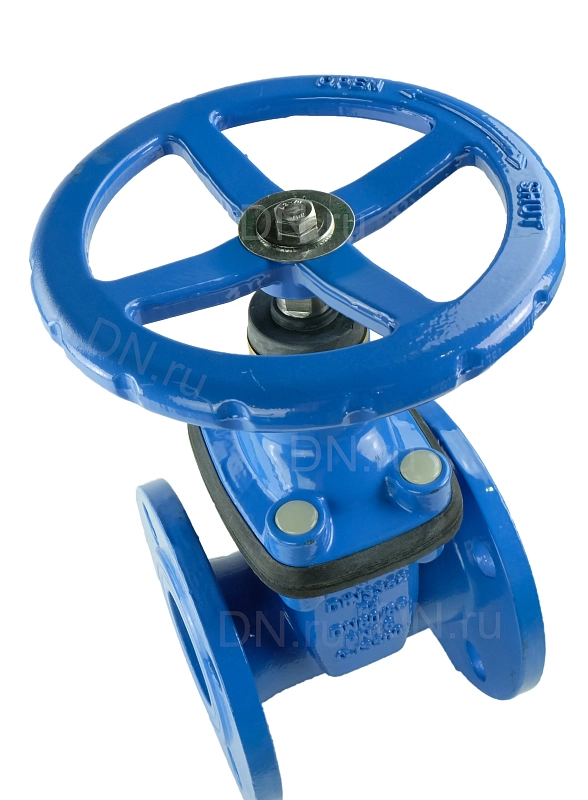

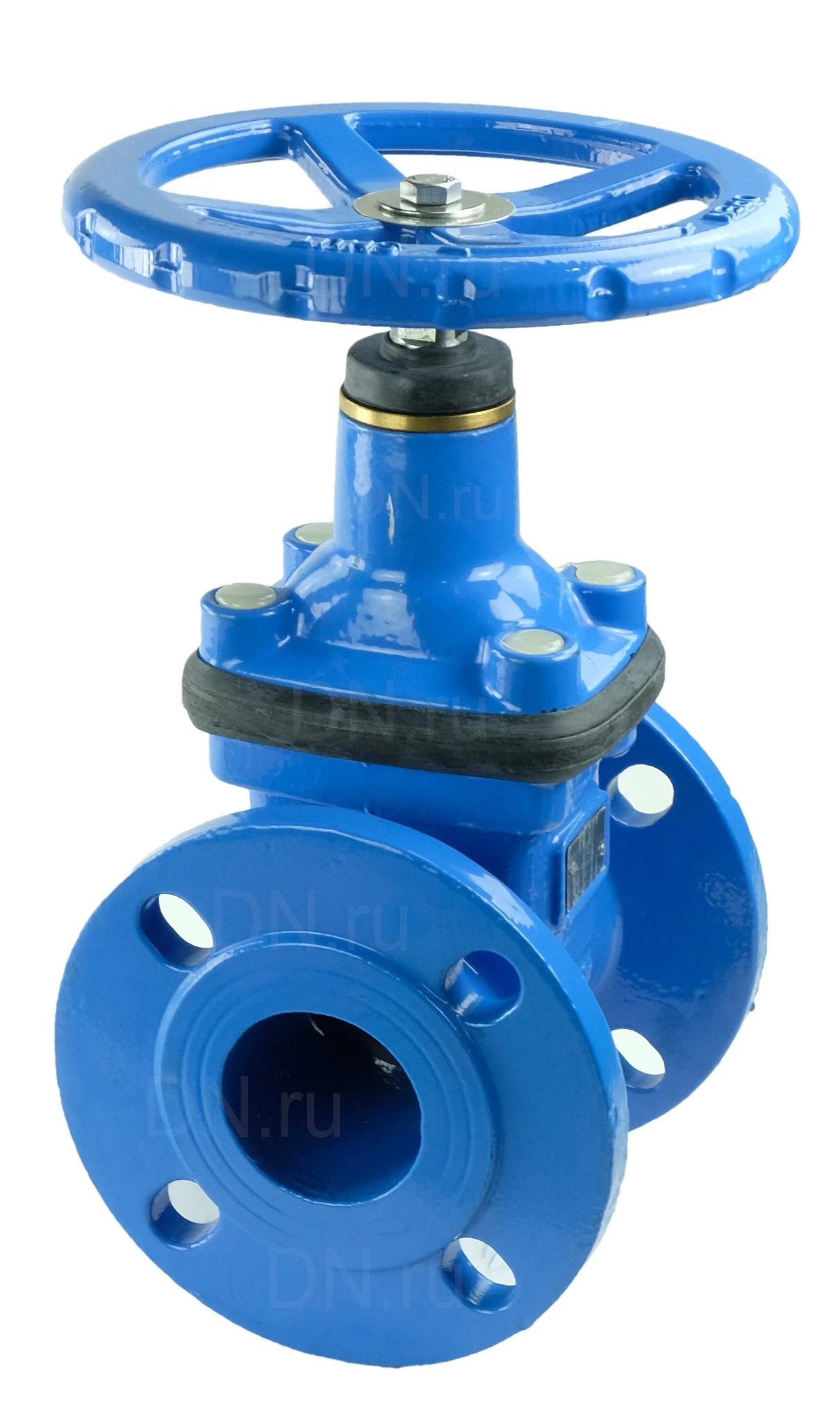

Задвижка клиновая Tecofi VOC4241C Ду100 Ру10/16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, со штурвалом

Наличие: Красноярск

Артикул: D040-02155

Бренд: Tecofi

Страна производитель: Франция

от 22 597.45 ₽/шт

Получить предложение

К заявке

Остались вопросы по продукции?

Нашли дешевле?

Помощь с выбором

Подобрать аналог

Описание

Характеристики

Описание

Задвижка применяется в качестве запорно-регулирующей арматуры для различных систем транспортировки жидкостей, содержащих твердые включения, вязких, гранулированных и порошкообразных сред.
Используется в системах водоочистки и водоподготовки, канализации ливнёвых и хозяйственнобытовых стоков, целлюлозно-бумажной и лесоперерабатывающей промышленности, химической, горнодобывающей и горнообогатительной промышленности, цементных заводах и других технологических трубопроводах, транспортирующих среды, неагрессивные к материалам изделия.

Параметры задвижки клиновой Tecofi VOC4241C Ду100 Ру10/16:

Тип задвижки - Клиновая
Диаметр номинальный DN - 100 мм
Давление условное PN - 10/16 бар
Температура рабочей среды - от -10 до + 110
Тип присоединения - Фланцевый
Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7
Материал запорного органа - высокопрочный чугун GGG50
Строительная длина - 190 мм
Класс материала корпуса - чугун
Управление - ручное/штурвал/маховик
Конструкция шпинделя - невыдвижной
Клин - обрезиненный
Тип уплотнения - EPDM
Тип покрытия - эпоксидный порошок
Цвет задвижки - Синий
Вес - 19.3 кг
Страна производитель - Франция

Задвижка клиновая Tecofi VOC4241C Ду100 Ру10/16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, со штурвалом

Габаритные и установочные размеры задвижки клиновой Tecofi VOC4241C Ду100 Ру10/16:

L (строительная длина) = 190 мм
H = 335 мм
A = 220 мм
B= 180 мм
c = 156 мм
E = 16 мм
S = 3 мм
W = 250 мм
N-D = 8 x 19 мм

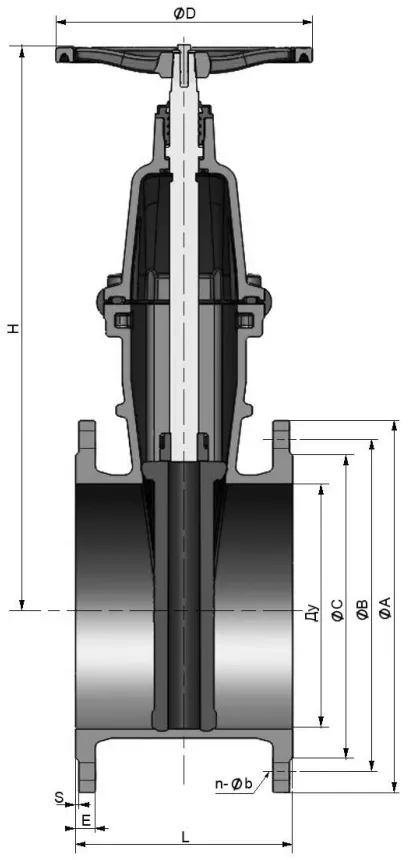

Эскиз задвижки клиновой Tecofi VOC4241C Ду100 Ру10/16

Материалы деталей задвижки клиновой Tecofi VOC4241C Ду100 Ру10/16:

№ п/п	Наименование	Материал
1	Корпус	Ковкий чугун GGG50
2	Клин	Ковкий чугун GGG50 + EPDM
3	Гайка штока	Латунь
4	Шток	Нерж. сталь SS420
5	Прокладка	EPDM
6	Крышка	Ковкий чугун GGG50
7, 9, 11	Кольцевая прокладка	EPDM
8	Прокладка штока	PTFE
10	Кольцевая прокладка	Нитрил
12	Пыльник	Нитрил
13	Гайка	Латунь
14	Винт	Нерж. сталь 304
15	Винт	Нерж. сталь
16	Штурвал	Ковкий чугун GGG50

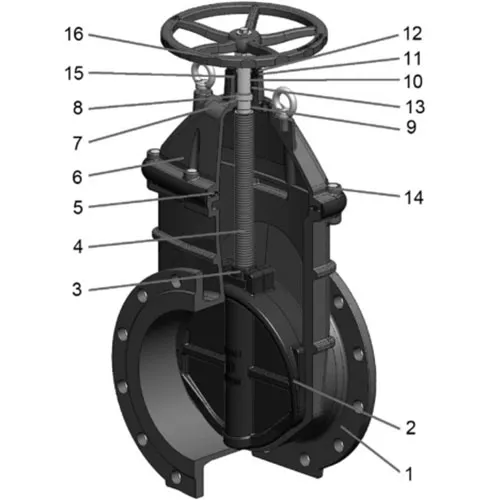

Детальный эскиз задвижки клиновой Tecofi VOC4241C Ду100 Ру10/16

Характеристики

Бренд

Tecofi

Страна производитель

Франция

Тип присоединения

фланцевый

Уплотнение

EPDM

Класс материала корпуса

чугун

Тип управления

ручной

Серия

VOC 4241C

Строительная длина

190 мм

Давление условное

10/16 бар

Диаметр условный

Ду100 мм

Тип задвижки

Клиновая

Температура рабочей среды, max

110 ℃

Конструкция шпинделя

невыдвижной

Клин

обрезиненный

Взрывозащищенный корпус

нет
